基于PLC的卧式车床控制系统设计

1. 引言

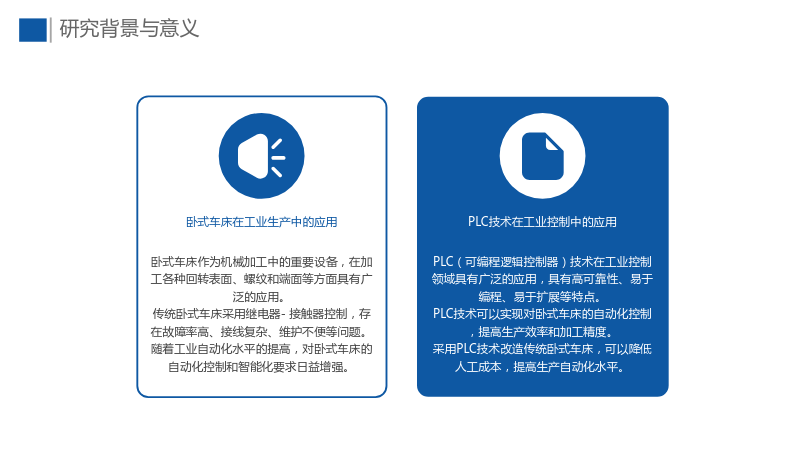

1.1 研究背景与意义

1.1.1 卧式车床在工业生产中的应用

• 卧式车床作为机械加工中的重要设备，在加工各种回转表面、螺纹和端面等方面具有广泛的应用。
• 传统卧式车床采用继电器-接触器控制，存在故障率高、接线复杂、维护不便等问题。
• 随着工业自动化水平的提高，对卧式车床的自动化控制和智能化要求日益增强。

1.1.2 PLC技术在工业控制中的应用

• PLC（可编程逻辑控制器）技术在工业控制领域具有广泛的应用，具有高可靠性、易于编程、易于扩展等特点。
• PLC技术可以实现对卧式车床的自动化控制，提高生产效率和加工精度。
• 采用PLC技术改造传统卧式车床，可以降低人工成本，提高生产自动化水平。

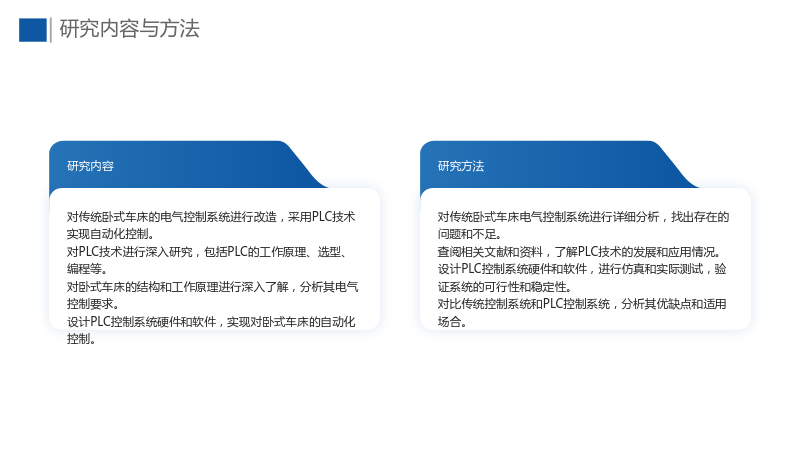

1.2 研究内容与方法

1.2.1 研究内容

• 对传统卧式车床的电气控制系统进行改造，采用PLC技术实现自动化控制。
• 对PLC技术进行深入研究，包括PLC的工作原理、选型、编程等。
• 对卧式车床的结构和工作原理进行深入了解，分析其电气控制要求。
• 设计PLC控制系统硬件和软件，实现对卧式车床的自动化控制。

1.2.2 研究方法

• 对传统卧式车床电气控制系统进行详细分析，找出存在的问题和不足。
• 查阅相关文献和资料，了解PLC技术的发展和应用情况。
• 设计PLC控制系统硬件和软件，进行仿真和实际测试，验证系统的可行性和稳定性。
• 对比传统控制系统和PLC控制系统，分析其优缺点和适用场合。

2. PLC技术概述

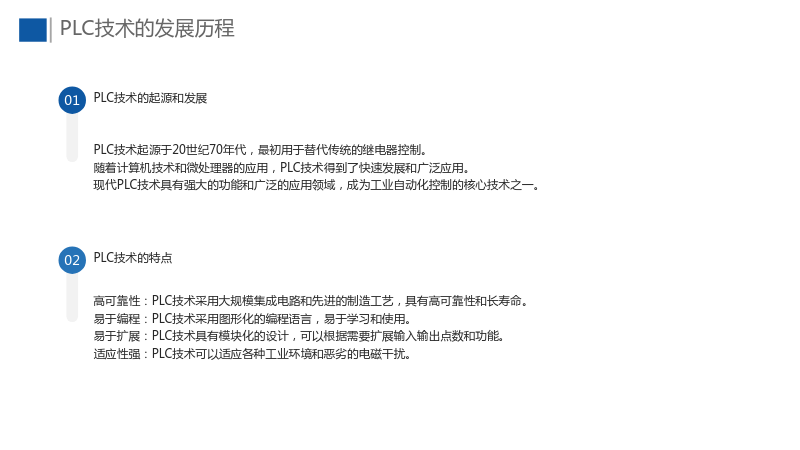

2.1 PLC技术的发展历程

2.1.1 PLC技术的起源和发展

• PLC技术起源于20世纪70年代，最初用于替代传统的继电器控制。
• 随着计算机技术和微处理器的应用，PLC技术得到了快速发展和广泛应用。
• 现代PLC技术具有强大的功能和广泛的应用领域，成为工业自动化控制的核心技术之一。

2.1.2 PLC技术的特点

• 高可靠性：PLC技术采用大规模集成电路和先进的制造工艺，具有高可靠性和长寿命。
• 易于编程：PLC技术采用图形化的编程语言，易于学习和使用。
• 易于扩展：PLC技术具有模块化的设计，可以根据需要扩展输入输出点数和功能。
• 适应性强：PLC技术可以适应各种工业环境和恶劣的电磁干扰。

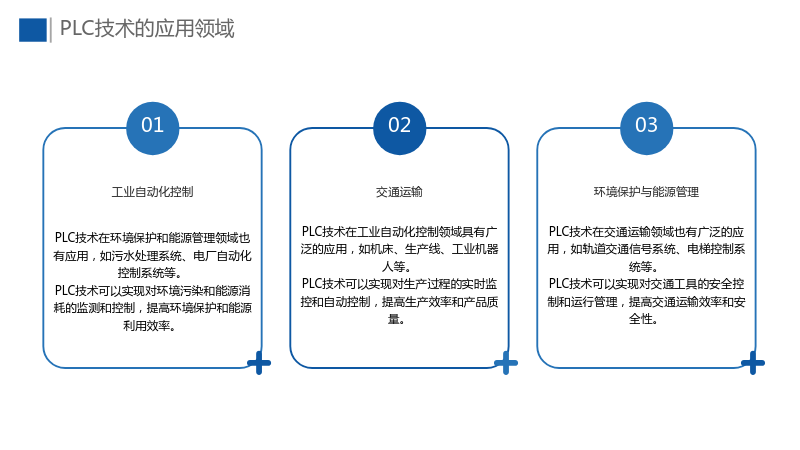

2.2 PLC技术的应用领域

2.2.1 工业自动化控制

• PLC技术在工业自动化控制领域具有广泛的应用，如机床、生产线、工业机器人等。
• PLC技术可以实现对生产过程的实时监控和自动控制，提高生产效率和产品质量。

2.2.2 交通运输

• PLC技术在交通运输领域也有广泛的应用，如轨道交通信号系统、电梯控制系统等。
• PLC技术可以实现对交通工具的安全控制和运行管理，提高交通运输效率和安全性。

2.2.3 环境保护与能源管理

• PLC技术在环境保护和能源管理领域也有应用，如污水处理系统、电厂自动化控制系统等。
• PLC技术可以实现对环境污染和能源消耗的监测和控制，提高环境保护和能源利用效率。

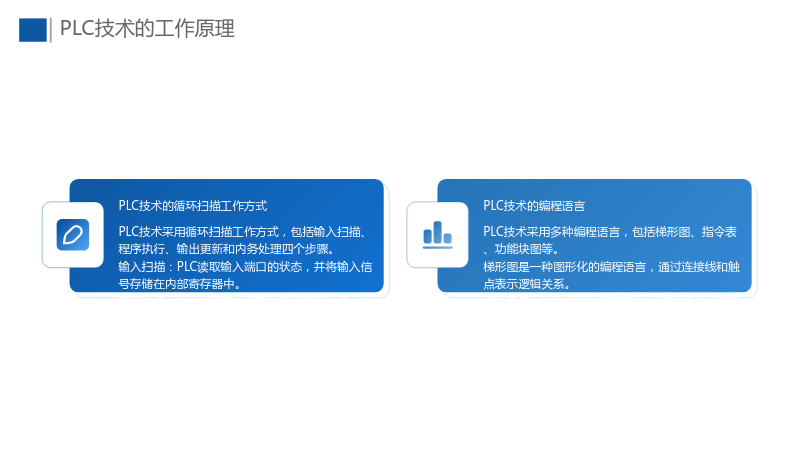

2.3 PLC技术的工作原理

2.3.1 PLC技术的循环扫描工作方式

• PLC技术采用循环扫描工作方式，包括输入扫描、程序执行、输出更新和内务处理四个步骤。
• 输入扫描：PLC读取输入端口的状态，并将输入信号存储在内部寄存器中。
• 程序执行：PLC按照用户编写的程序顺序执行，控制输出端口的状态。
• 输出更新：PLC根据程序执行的结果更新输出端口的状态，控制外部设备。
• 内务处理：PLC进行自我诊断和通信等内部管理任务，确保系统的稳定运行。

2.3.2 PLC技术的编程语言

• PLC技术采用多种编程语言，包括梯形图、指令表、功能块图等。
• 梯形图是一种图形化的编程语言，通过连接线和触点表示逻辑关系。
• 指令表是一种文本式的编程语言，通过指令代码表示逻辑关系。
• 功能块图是一种基于流程图的编程语言，通过功能块表示逻辑关系。

3. 卧式车床结构与工作原理

3.1 卧式车床的结构

3.1.1 主轴箱

• 主轴箱位于床身的左上方，包含主轴和变速驱动机构。
• 主轴箱的作用是支撑主轴，并通过变速驱动机构向主轴传输动力。

3.1.2 进给箱

• 进给箱安装在床身左前方，内部装有进给移动位移装置。
• 进给箱的作用是改变电动进给的尺寸和穿线所用导轨的尺寸。

3.1.3 溜板箱

• 溜板箱与床身滑块相连，在床身前部随滑块移动。
• 溜板箱的作用是将进料箱的运动传递给刀架，实现电动进料或车削螺纹。

3.1.4 床身

• 床身是车床的基本部件，卧式车床的床身通常由铸铁制成。
• 床身的作用是提供足够的刚性和稳定性，确保加工精度和安全。

3.1.5 刀架

• 刀架主要用于夹持刀具，并在床身滑块驱动的导轨上移动。
• 刀架的作用是实现纵向和横向移动，进行车削加工。

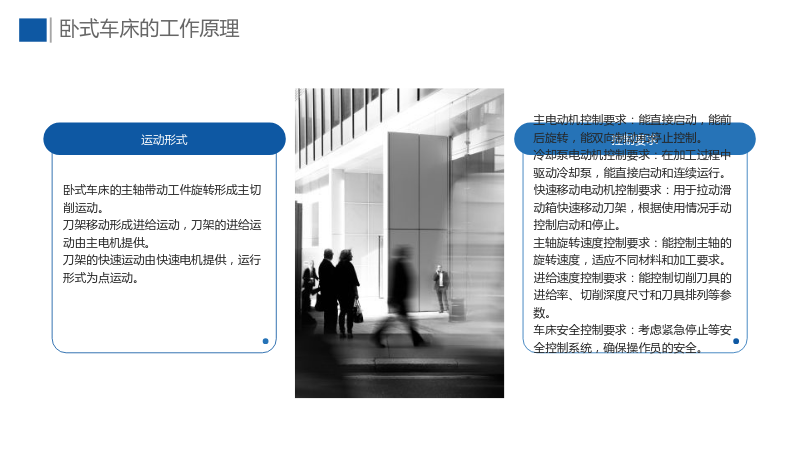

3.2 卧式车床的工作原理

3.2.1 运动形式

• 卧式车床的主轴带动工件旋转形成主切削运动。
• 刀架移动形成进给运动，刀架的进给运动由主电机提供。
• 刀架的快速运动由快速电机提供，运行形式为点运动。

3.2.2 控制要求

• 主电动机控制要求：能直接启动，能前后旋转，能双向制动和停止控制。
• 冷却泵电动机控制要求：在加工过程中驱动冷却泵，能直接启动和连续运行。
• 快速移动电动机控制要求：用于拉动滑动箱快速移动刀架，根据使用情况手动控制启动和停止。
• 主轴旋转速度控制要求：能控制主轴的旋转速度，适应不同材料和加工要求。
• 进给速度控制要求：能控制切削刀具的进给率、切削深度尺寸和刀具排列等参数。
• 车床安全控制要求：考虑紧急停止等安全控制系统，确保操作员的安全。

4. 卧式车床电气控制系统设计

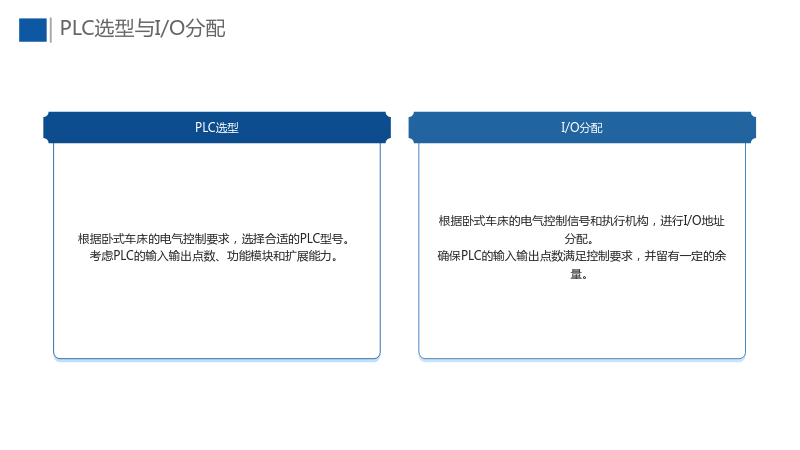

4.1 PLC选型与I/O分配

4.1.1 PLC选型

• 根据卧式车床的电气控制要求，选择合适的PLC型号。
• 考虑PLC的输入输出点数、功能模块和扩展能力。

4.1.2 I/O分配

• 根据卧式车床的电气控制信号和执行机构，进行I/O地址分配。
• 确保PLC的输入输出点数满足控制要求，并留有一定的余量。

4.2 PLC外部硬件接线

4.2.1 输入端口接线

• 将传感器、开关等输入信号连接到PLC的输入端口。
• 确保输入信号的类型和电压等级与PLC的输入端口相匹配。

4.2.2 输出端口接线

• 将执行机构（如电机、继电器等）连接到PLC的输出端口。
• 确保输出信号的类型和电压等级与PLC的输出端口相匹配。

4.3 PLC控制程序设计

4.3.1 程序设计原则

• 程序设计应简洁、清晰、易于维护和修改。
• 程序设计应考虑系统的稳定性和
