基于机器视觉的机械零件尺寸测量与组装系统设计

1. 项目概述

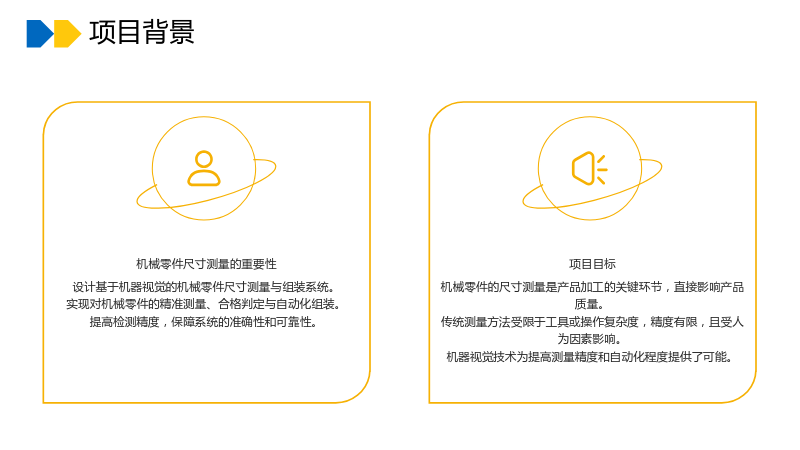

1.1 项目背景

1.1.1 机械零件尺寸测量的重要性

  • 机械零件的尺寸测量是产品加工的关键环节,直接影响产品质量。
  • 传统测量方法受限于工具或操作复杂度,精度有限,且受人为因素影响。
  • 机器视觉技术为提高测量精度和自动化程度提供了可能。

1.1.2 项目目标

  • 设计基于机器视觉的机械零件尺寸测量与组装系统。
  • 实现对机械零件的精准测量、合格判定与自动化组装。
  • 提高检测精度,保障系统的准确性和可靠性。

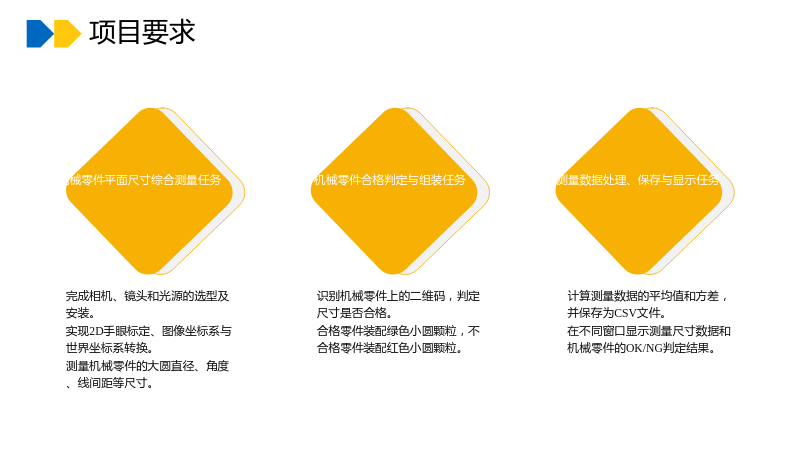

1.2 项目要求

1.2.1 机械零件平面尺寸综合测量任务

  • 完成相机、镜头和光源的选型及安装。
  • 实现2D手眼标定、图像坐标系与世界坐标系转换。
  • 测量机械零件的大圆直径、角度、线间距等尺寸。

1.2.2 机械零件合格判定与组装任务

  • 识别机械零件上的二维码,判定尺寸是否合格。
  • 合格零件装配绿色小圆颗粒,不合格零件装配红色小圆颗粒。

1.2.3 测量数据处理、保存与显示任务

  • 计算测量数据的平均值和方差,并保存为CSV文件。
  • 在不同窗口显示测量尺寸数据和机械零件的OK/NG判定结果。

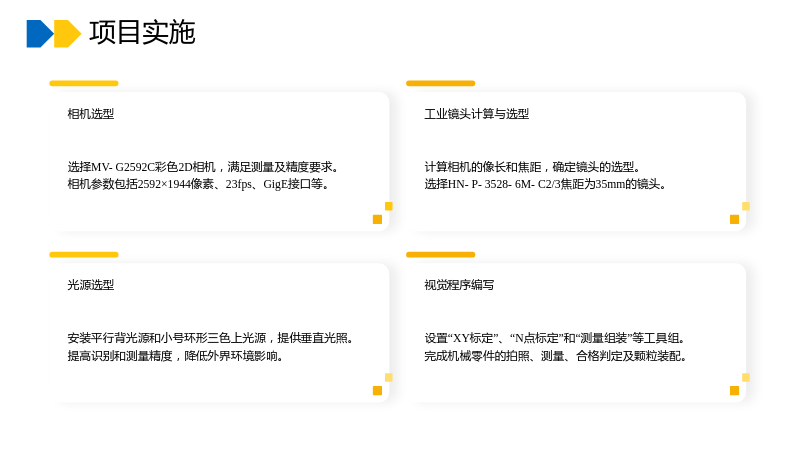

1.3 项目实施

1.3.1 相机选型

  • 选择MV-G2592C彩色2D相机,满足测量及精度要求。
  • 相机参数包括2592×1944像素、23fps、GigE接口等。

1.3.2 工业镜头计算与选型

  • 计算相机的像长和焦距,确定镜头的选型。
  • 选择HN-P-3528-6M-C2/3焦距为35mm的镜头。

1.3.3 光源选型

  • 安装平行背光源和小号环形三色上光源,提供垂直光照。
  • 提高识别和测量精度,降低外界环境影响。

1.3.4 视觉程序编写

  • 设置“XY标定”、“N点标定”和“测量组装”等工具组。
  • 完成机械零件的拍照、测量、合格判定及颗粒装配。

2. 硬件配置

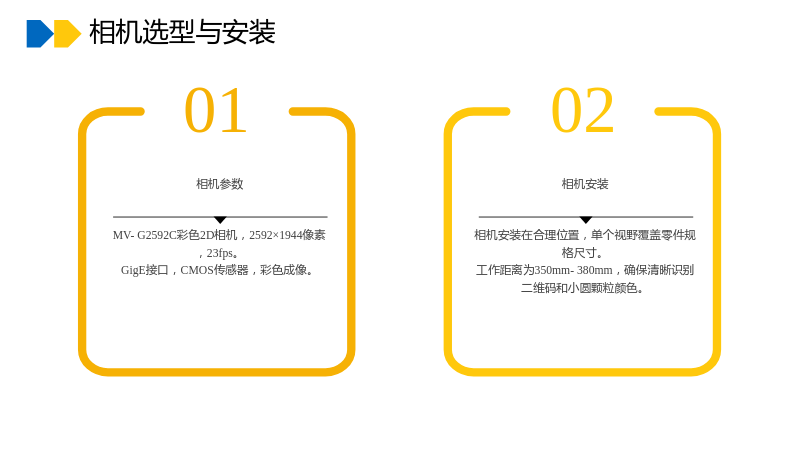

2.1 相机选型与安装

2.1.1 相机参数

  • MV-G2592C彩色2D相机,2592×1944像素,23fps。
  • GigE接口,CMOS传感器,彩色成像。

2.1.2 相机安装

  • 相机安装在合理位置,单个视野覆盖零件规格尺寸。
  • 工作距离为350mm-380mm,确保清晰识别二维码和小圆颗粒颜色。

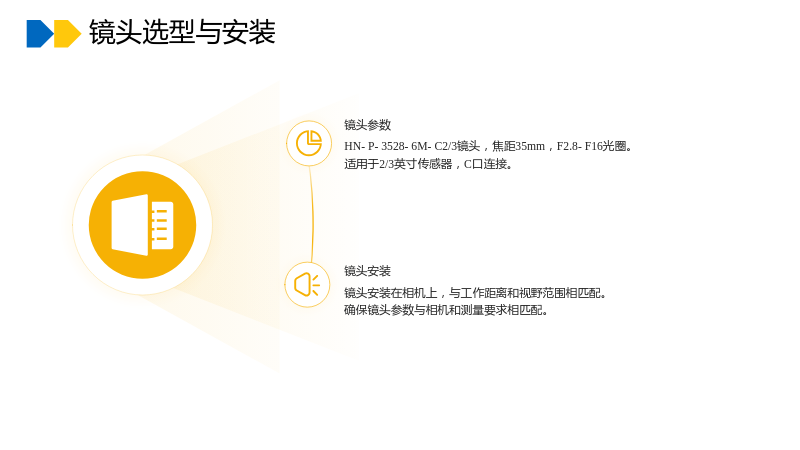

2.2 镜头选型与安装

2.2.1 镜头参数

  • HN-P-3528-6M-C2/3镜头,焦距35mm,F2.8-F16光圈。
  • 适用于2/3英寸传感器,C口连接。

2.2.2 镜头安装

  • 镜头安装在相机上,与工作距离和视野范围相匹配。
  • 确保镜头参数与相机和测量要求相匹配。

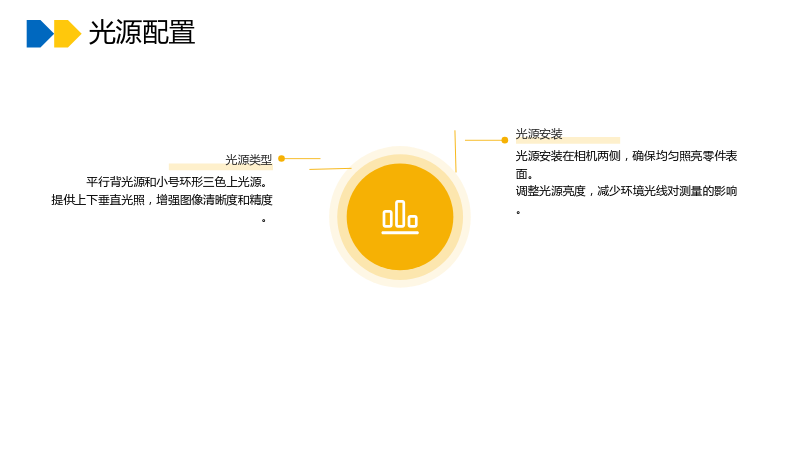

2.3 光源配置

2.3.1 光源类型

  • 平行背光源和小号环形三色上光源。
  • 提供上下垂直光照,增强图像清晰度和精度。

2.3.2 光源安装

  • 光源安装在相机两侧,确保均匀照亮零件表面。
  • 调整光源亮度,减少环境光线对测量的影响。

3. 软件编程

3.1 视觉程序流程

3.1.1 程序结构

  • 包含“XY标定”、“N点标定”和“测量组装”等工具组。
  • 每个工具组包含多个操作步骤,如拍照、光源控制、形状匹配等。

3.1.2 程序执行

  • 按照工具组顺序执行,实现零件的拍照、测量、判定和装配。
  • 每个步骤的参数和条件根据测量要求进行调整。

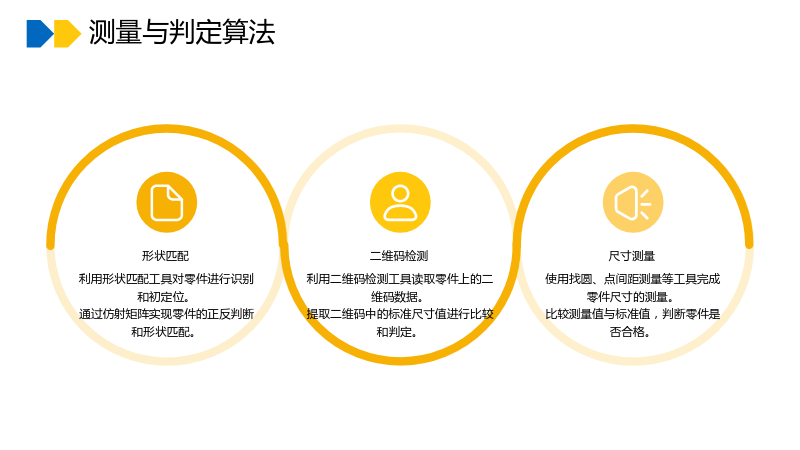

3.2 测量与判定算法

3.2.1 形状匹配

  • 利用形状匹配工具对零件进行识别和初定位。
  • 通过仿射矩阵实现零件的正反判断和形状匹配。

3.2.2 二维码检测

  • 利用二维码检测工具读取零件上的二维码数据。
  • 提取二维码中的标准尺寸值进行比较和判定。

3.2.3 尺寸测量

  • 使用找圆、点间距测量等工具完成零件尺寸的测量。
  • 比较测量值与标准值,判断零件是否合格。

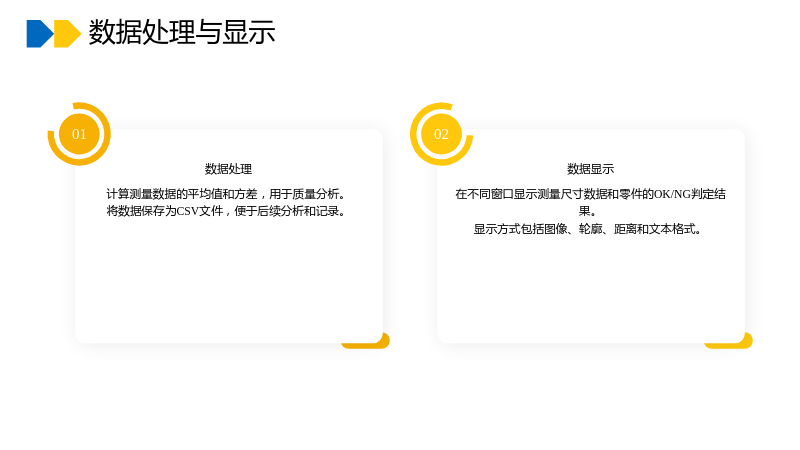

3.3 数据处理与显示

3.3.1 数据处理

  • 计算测量数据的平均值和方差,用于质量分析。
  • 将数据保存为CSV文件,便于后续分析和记录。

3.3.2 数据显示

  • 在不同窗口显示测量尺寸数据和零件的OK/NG判定结果。
  • 显示方式包括图像、轮廓、距离和文本格式。

4. 系统测试与优化

4.1 系统测试

4.1.1 功能测试

  • 测试系统的测量、判定和装配功能是否符合要求。
  • 验证每个工具组和步骤的执行是否准确无误。

4.1.2 性能测试

  • 测试系统的处理速度和稳定性。
  • 调整参数和算法,优化系统的性能和效率。

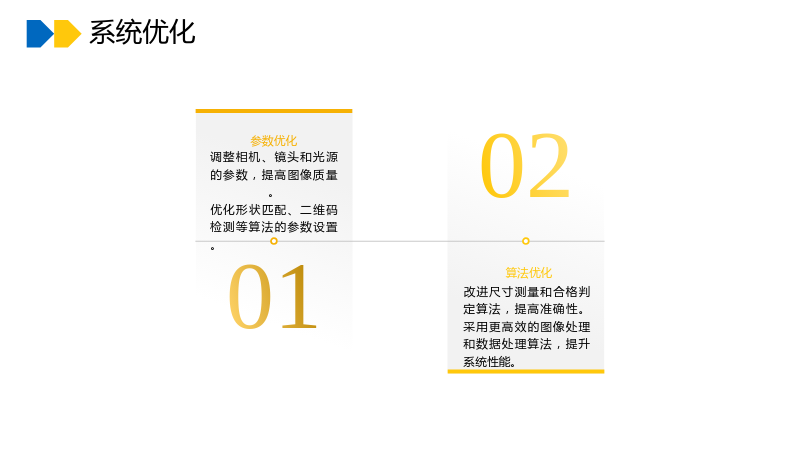

4.2 系统优化

4.2.1 参数优化

  • 调整相机、镜头和光源的参数,提高图像质量。
  • 优化形状匹配、二维码检测等算法的参数设置。

4.2.2 算法优化

  • 改进尺寸测量和合格判定算法,提高准确性。
  • 采用更高效的图像处理和数据处理算法,提升系统性能。

5. 结论

5.1 项目总结

  • 成功设计并实现基于机器视觉的机械零件尺寸测量与组装系统。
  • 系统具备高精度、自动化和可靠性,满足项目要求。
  • 系统为工业生产中的尺寸测量和自动化装配提供了有效解决方案。

5.2 项目展望

  • 进一步优化系统参数和算法,提高测量精度。
  • 拓展系统的应用范围,支持更多类型的机械零件测量。
  • 考虑将系统集成到生产线中,实现更高效的自动化生产。
