基于STM32的智能节能温控系统
1. 引言

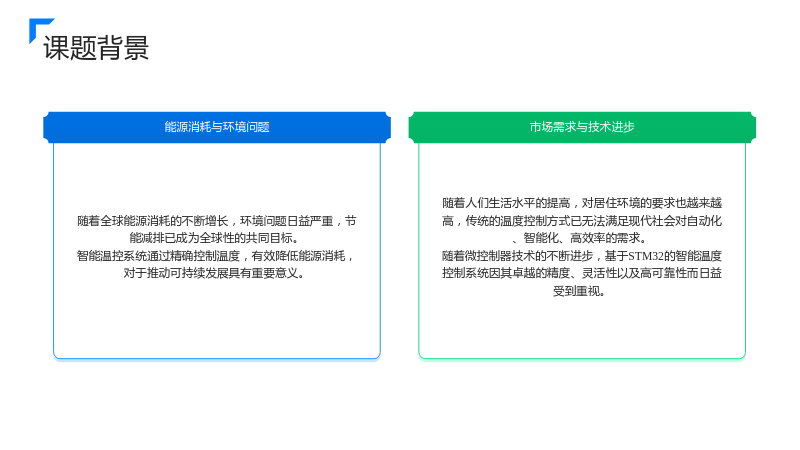

1.1 课题背景
1.1.1 能源消耗与环境问题
- 随着全球能源消耗的不断增长，环境问题日益严重，节能减排已成为全球性的共同目标。
- 智能温控系统通过精确控制温度，有效降低能源消耗，对于推动可持续发展具有重要意义。
1.1.2 市场需求与技术进步
- 随着人们生活水平的提高，对居住环境的要求也越来越高，传统的温度控制方式已无法满足现代社会对自动化、智能化、高效率的需求。
- 随着微控制器技术的不断进步，基于STM32的智能温度控制系统因其卓越的精度、灵活性以及高可靠性而日益受到重视。

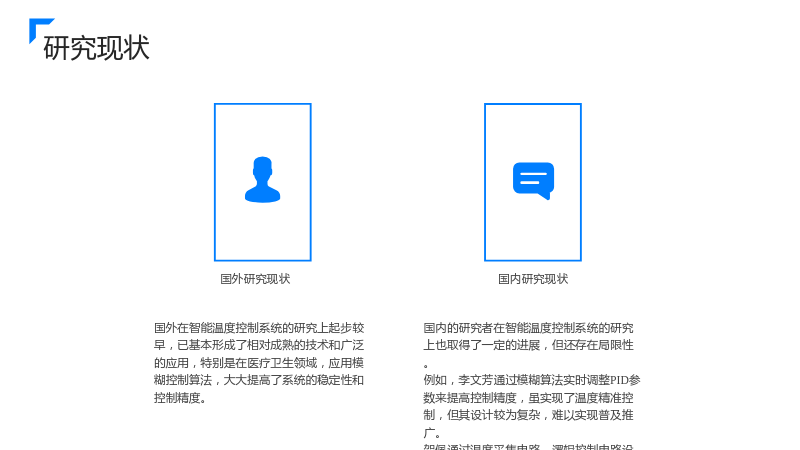

1.2 研究现状
1.2.1 国外研究现状
- 国外在智能温度控制系统的研究上起步较早，已基本形成了相对成熟的技术和广泛的应用，特别是在医疗卫生领域，应用模糊控制算法，大大提高了系统的稳定性和控制精度。
1.2.2 国内研究现状
- 国内的研究者在智能温度控制系统的研究上也取得了一定的进展，但还存在局限性。
- 例如，李文芳通过模糊算法实时调整PID参数来提高控制精度，虽实现了温度精准控制，但其设计较为复杂，难以实现普及推广。
- 贺佩通过温度采集电路、逻辑控制电路设计、控温算法和控温串口上位机的设计，虽实现了温度的控制，但其电路设计较为繁琐，操作较为复杂，故障难以排除。
- 刘绍丽设计的温控系统采用半导体制冷，虽实现了系统的制冷效果，但其成本较高，未来难以普及。
- 王艳设计的基于STM32F407温度控制系统，只研究了加热部分，但无法降低应用场景温度，应用场合具有一定局限性。

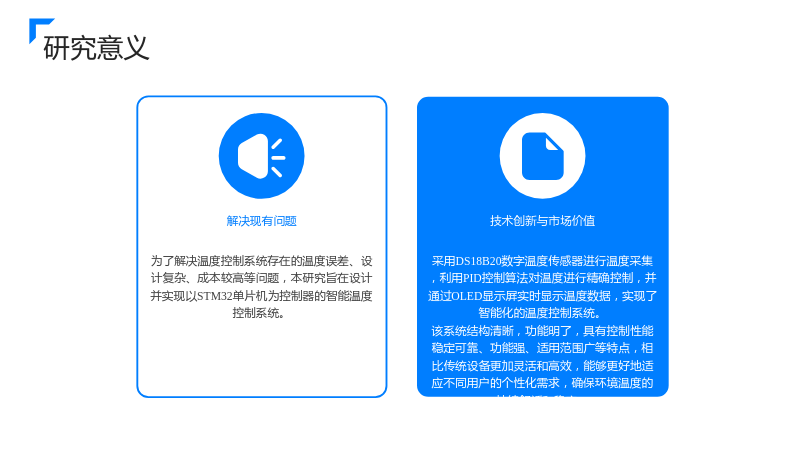

1.3 研究意义
1.3.1 解决现有问题
- 为了解决温度控制系统存在的温度误差、设计复杂、成本较高等问题，本研究旨在设计并实现以STM32单片机为控制器的智能温度控制系统。
1.3.2 技术创新与市场价值
- 采用DS18B20数字温度传感器进行温度采集，利用PID控制算法对温度进行精确控制，并通过OLED显示屏实时显示温度数据，实现了智能化的温度控制系统。
- 该系统结构清晰，功能明了，具有控制性能稳定可靠、功能强、适用范围广等特点，相比传统设备更加灵活和高效，能够更好地适应不同用户的个性化需求，确保环境温度的持续舒适和稳定。

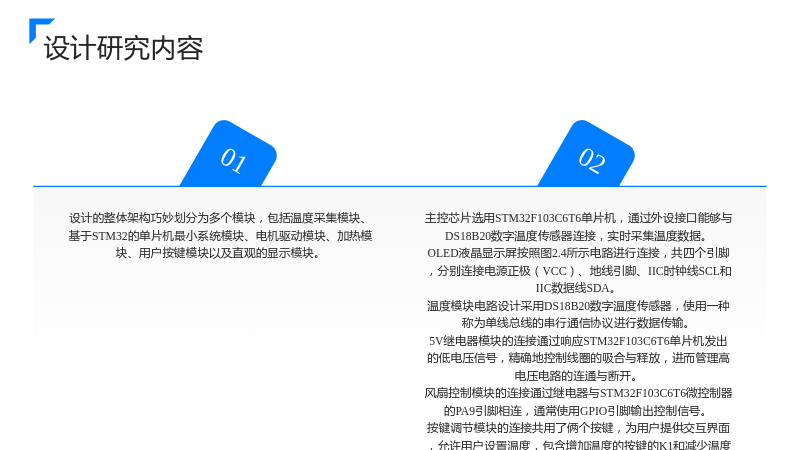

1.4 设计研究内容
1.4.1 系统架构设计
- 设计的整体架构巧妙划分为多个模块，包括温度采集模块、基于STM32的单片机最小系统模块、电机驱动模块、加热模块、用户按键模块以及直观的显示模块。
1.4.2 硬件选择与连接
- 主控芯片选用STM32F103C6T6单片机，通过外设接口能够与DS18B20数字温度传感器连接，实时采集温度数据。
- OLED液晶显示屏按照图2.4所示电路进行连接，共四个引脚，分别连接电源正极（VCC）、地线引脚、IIC时钟线SCL和IIC数据线SDA。
- 温度模块电路设计采用DS18B20数字温度传感器，使用一种称为单线总线的串行通信协议进行数据传输。
- 5V继电器模块的连接通过响应STM32F103C6T6单片机发出的低电压信号，精确地控制线圈的吸合与释放，进而管理高电压电路的连通与断开。
- 风扇控制模块的连接通过继电器与STM32F103C6T6微控制器的PA9引脚相连，通常使用GPIO引脚输出控制信号。
- 按键调节模块的连接共用了俩个按键，为用户提供交互界面，允许用户设置温度，包含增加温度的按键的K1和减少温度的按键K2。

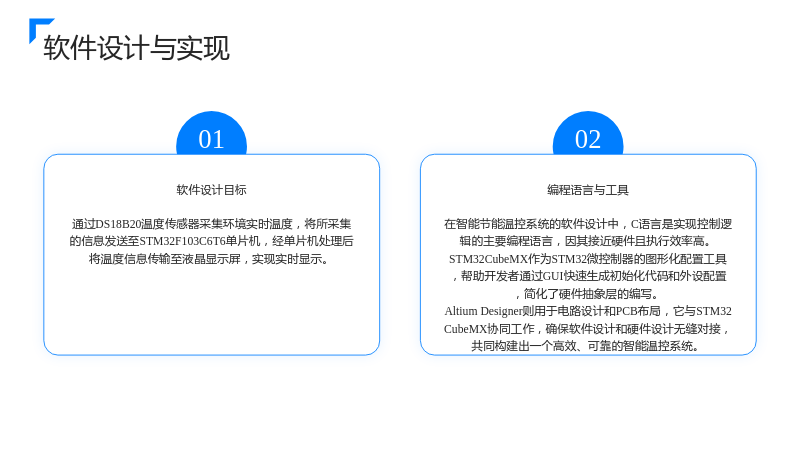

1.5 软件设计与实现
1.5.1 软件设计目标
- 通过DS18B20温度传感器采集环境实时温度，将所采集的信息发送至STM32F103C6T6单片机，经单片机处理后将温度信息传输至液晶显示屏，实现实时显示。
1.5.2 编程语言与工具
- 在智能节能温控系统的软件设计中，C语言是实现控制逻辑的主要编程语言，因其接近硬件且执行效率高。
- STM32CubeMX作为STM32微控制器的图形化配置工具，帮助开发者通过GUI快速生成初始化代码和外设配置，简化了硬件抽象层的编写。
- Altium Designer则用于电路设计和PCB布局，它与STM32CubeMX协同工作，确保软件设计和硬件设计无缝对接，共同构建出一个高效、可靠的智能温控系统。

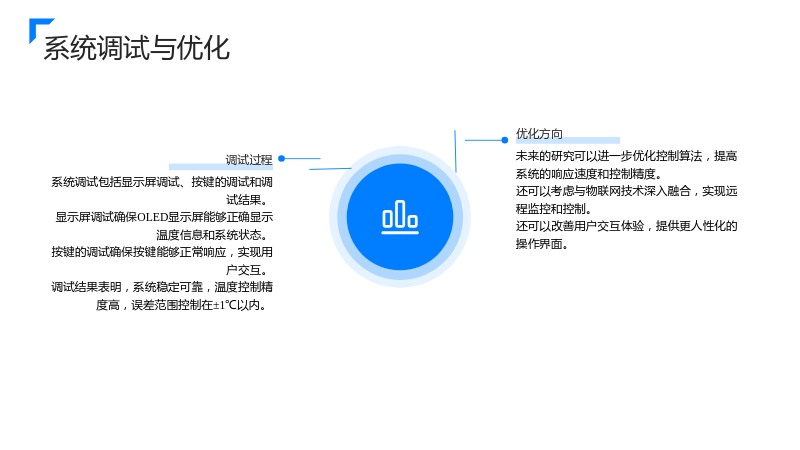

1.6 系统调试与优化
1.6.1 调试过程
- 系统调试包括显示屏调试、按键的调试和调试结果。
- 显示屏调试确保OLED显示屏能够正确显示温度信息和系统状态。
- 按键的调试确保按键能够正常响应，实现用户交互。
- 调试结果表明，系统稳定可靠，温度控制精度高，误差范围控制在±1℃以内。
1.6.2 优化方向
- 未来的研究可以进一步优化控制算法，提高系统的响应速度和控制精度。
- 还可以考虑与物联网技术深入融合，实现远程监控和控制。
- 还可以改善用户交互体验，提供更人性化的操作界面。

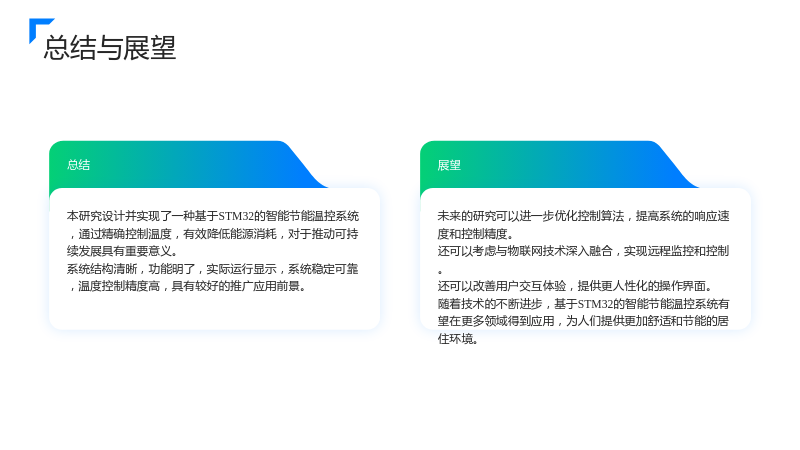

1.7 总结与展望
1.7.1 总结
- 本研究设计并实现了一种基于STM32的智能节能温控系统，通过精确控制温度，有效降低能源消耗，对于推动可持续发展具有重要意义。
- 系统结构清晰，功能明了，实际运行显示，系统稳定可靠，温度控制精度高，具有较好的推广应用前景。
1.7.2 展望
- 未来的研究可以进一步优化控制算法，提高系统的响应速度和控制精度。
- 还可以考虑与物联网技术深入融合，实现远程监控和控制。
- 还可以改善用户交互体验，提供更人性化的操作界面。
- 随着技术的不断进步，基于STM32的智能节能温控系统有望在更多领域得到应用，为人们提供更加舒适和节能的居住环境。
