基于STM32的智能节能温控系统
1. 系统概述

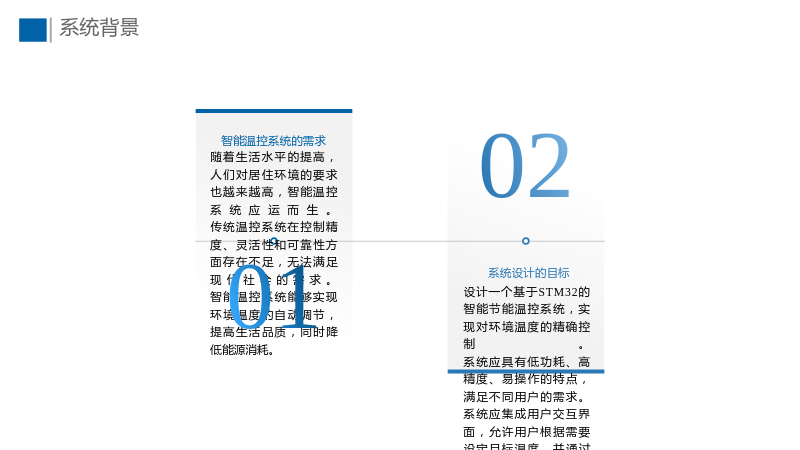

1.1 系统背景
1.1.1 智能温控系统的需求
- 随着生活水平的提高，人们对居住环境的要求也越来越高，智能温控系统应运而生。
- 传统温控系统在控制精度、灵活性和可靠性方面存在不足，无法满足现代社会的需求。
- 智能温控系统能够实现环境温度的自动调节，提高生活品质，同时降低能源消耗。
1.1.2 系统设计的目标
- 设计一个基于STM32的智能节能温控系统，实现对环境温度的精确控制。
- 系统应具有低功耗、高精度、易操作的特点，满足不同用户的需求。
- 系统应集成用户交互界面，允许用户根据需要设定目标温度，并通过继电器驱动外部加热或制冷设备。

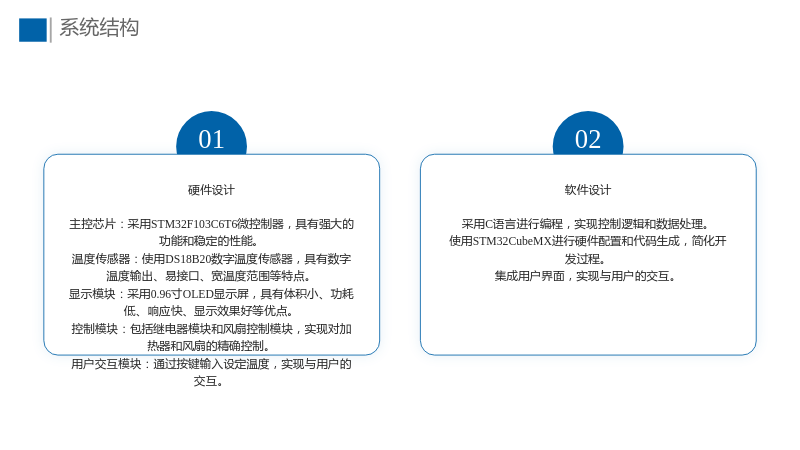

1.2 系统结构
1.2.1 硬件设计
- 主控芯片：采用STM32F103C6T6微控制器，具有强大的功能和稳定的性能。
- 温度传感器：使用DS18B20数字温度传感器，具有数字温度输出、易接口、宽温度范围等特点。
- 显示模块：采用0.96寸OLED显示屏，具有体积小、功耗低、响应快、显示效果好等优点。
- 控制模块：包括继电器模块和风扇控制模块，实现对加热器和风扇的精确控制。
- 用户交互模块：通过按键输入设定温度，实现与用户的交互。
1.2.2 软件设计
- 采用C语言进行编程，实现控制逻辑和数据处理。
- 使用STM32CubeMX进行硬件配置和代码生成，简化开发过程。
- 集成用户界面，实现与用户的交互。

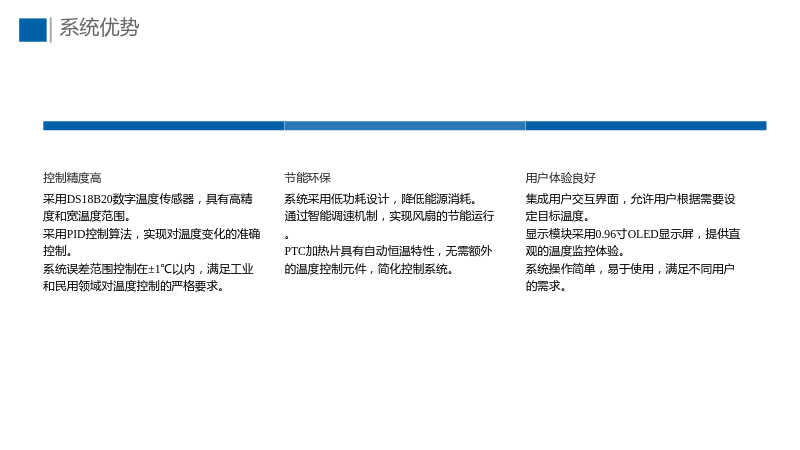

1.3 系统优势
1.3.1 控制精度高
- 采用DS18B20数字温度传感器，具有高精度和宽温度范围。
- 采用PID控制算法，实现对温度变化的准确控制。
- 系统误差范围控制在±1℃以内，满足工业和民用领域对温度控制的严格要求。
1.3.2 节能环保
- 系统采用低功耗设计，降低能源消耗。
- 通过智能调速机制，实现风扇的节能运行。
- PTC加热片具有自动恒温特性，无需额外的温度控制元件，简化控制系统。
1.3.3 用户体验良好
- 集成用户交互界面，允许用户根据需要设定目标温度。
- 显示模块采用0.96寸OLED显示屏，提供直观的温度监控体验。
- 系统操作简单，易于使用，满足不同用户的需求。
2. 元器件的选择

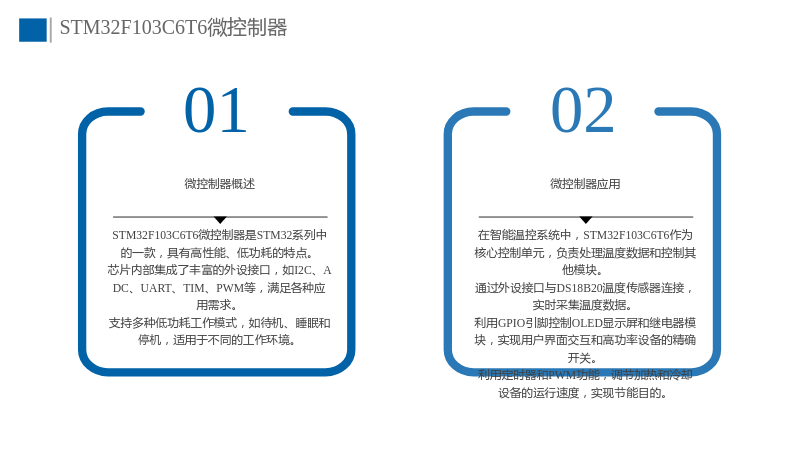

2.1 STM32F103C6T6微控制器
2.1.1 微控制器概述
- STM32F103C6T6微控制器是STM32系列中的一款，具有高性能、低功耗的特点。
- 芯片内部集成了丰富的外设接口，如I2C、ADC、UART、TIM、PWM等，满足各种应用需求。
- 支持多种低功耗工作模式，如待机、睡眠和停机，适用于不同的工作环境。
2.1.2 微控制器应用
- 在智能温控系统中，STM32F103C6T6作为核心控制单元，负责处理温度数据和控制其他模块。
- 通过外设接口与DS18B20温度传感器连接，实时采集温度数据。
- 利用GPIO引脚控制OLED显示屏和继电器模块，实现用户界面交互和高功率设备的精确开关。
- 利用定时器和PWM功能，调节加热和冷却设备的运行速度，实现节能目的。

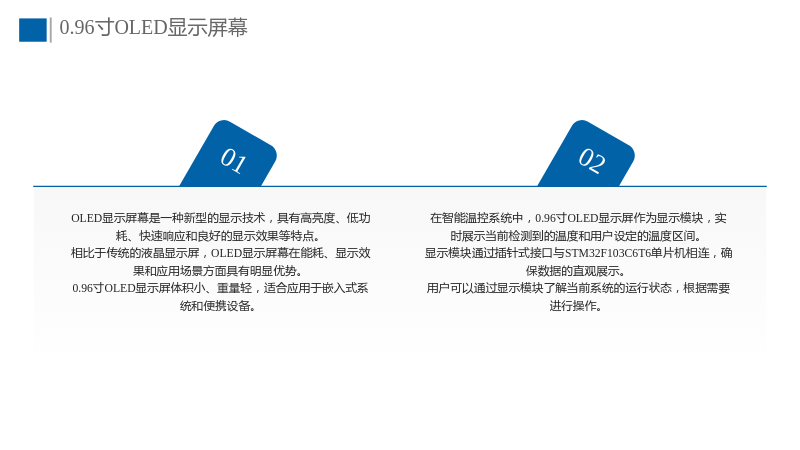

2.2 0.96寸OLED显示屏幕
2.2.1 OLED显示屏幕概述
- OLED显示屏幕是一种新型的显示技术，具有高亮度、低功耗、快速响应和良好的显示效果等特点。
- 相比于传统的液晶显示屏，OLED显示屏幕在能耗、显示效果和应用场景方面具有明显优势。
- 0.96寸OLED显示屏体积小、重量轻，适合应用于嵌入式系统和便携设备。
2.2.2 OLED显示屏幕应用
- 在智能温控系统中，0.96寸OLED显示屏作为显示模块，实时展示当前检测到的温度和用户设定的温度区间。
- 显示模块通过插针式接口与STM32F103C6T6单片机相连，确保数据的直观展示。
- 用户可以通过显示模块了解当前系统的运行状态，根据需要进行操作。

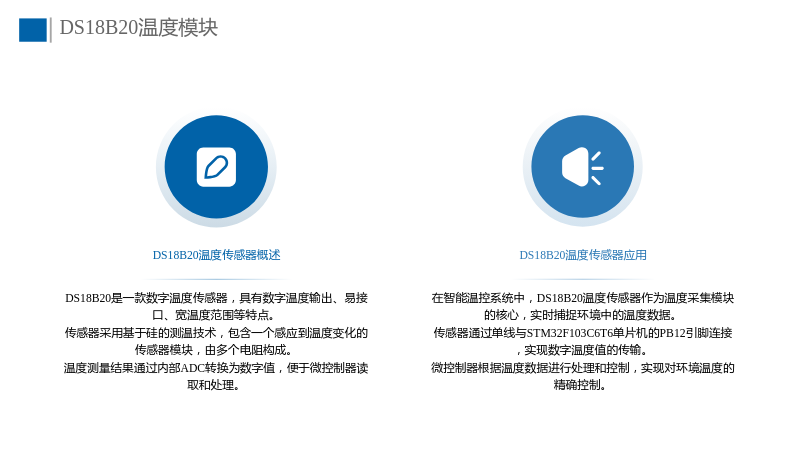

2.3 DS18B20温度模块
2.3.1 DS18B20温度传感器概述
- DS18B20是一款数字温度传感器，具有数字温度输出、易接口、宽温度范围等特点。
- 传感器采用基于硅的测温技术，包含一个感应到温度变化的传感器模块，由多个电阻构成。
- 温度测量结果通过内部ADC转换为数字值，便于微控制器读取和处理。
2.3.2 DS18B20温度传感器应用
- 在智能温控系统中，DS18B20温度传感器作为温度采集模块的核心，实时捕捉环境中的温度数据。
- 传感器通过单线与STM32F103C6T6单片机的PB12引脚连接，实现数字温度值的传输。
- 微控制器根据温度数据进行处理和控制，实现对环境温度的精确控制。

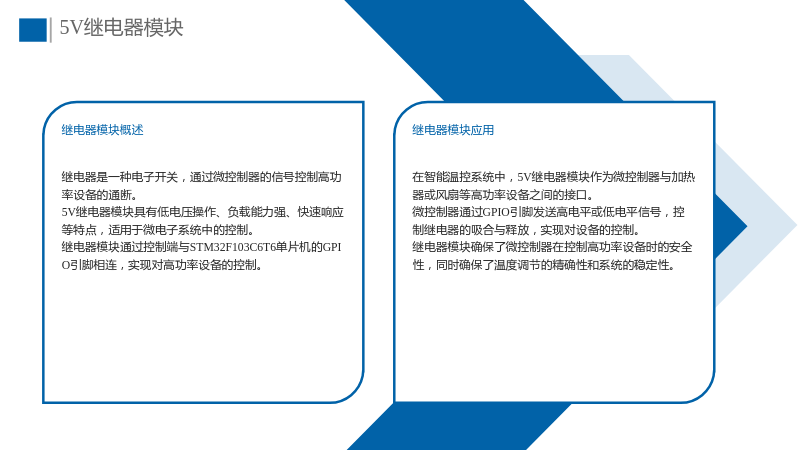

2.4 5V继电器模块
2.4.1 继电器模块概述
- 继电器是一种电子开关，通过微控制器的信号控制高功率设备的通断。
- 5V继电器模块具有低电压操作、负载能力强、快速响应等特点，适用于微电子系统中的控制。
- 继电器模块通过控制端与STM32F103C6T6单片机的GPIO引脚相连，实现对高功率设备的控制。
2.4.2 继电器模块应用
- 在智能温控系统中，5V继电器模块作为微控制器与加热器或风扇等高功率设备之间的接口。
- 微控制器通过GPIO引脚发送高电平或低电平信号，控制继电器的吸合与释放，实现对设备的控制。
- 继电器模块确保了微控制器在控制高功率设备时的安全性，同时确保了温度调节的精确性和系统的稳定性。

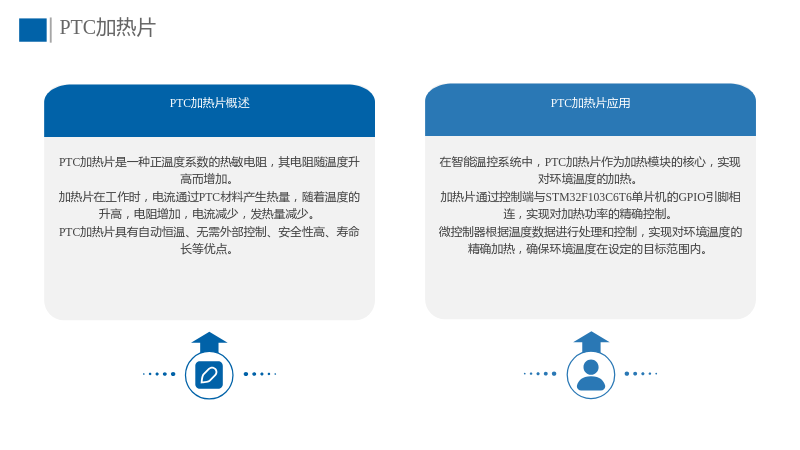

2.5 PTC加热片
2.5.1 PTC加热片概述
- PTC加热片是一种正温度系数的热敏电阻，其电阻随温度升高而增加。
- 加热片在工作时，电流通过PTC材料产生热量，随着温度的升高，电阻增加，电流减少，发热量减少。
- PTC加热片具有自动恒温、无需外部控制、安全性高、寿命长等优点。
2.5.2 PTC加热片应用
- 在智能温控系统中，PTC加热片作为加热模块的核心，实现对环境温度的加热。
- 加热片通过控制端与STM32F103C6T6单片机的GPIO引脚相连，实现对加热功率的精确控制。
- 微控制器根据温度数据进行处理和控制，实现对环境温度的精确加热，确保环境温度在设定的目标范围内。
3. 系统硬件设计

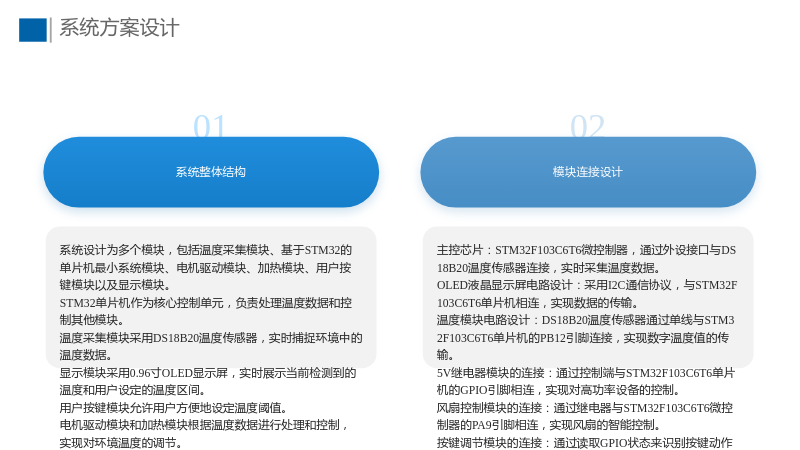

3.1 系统方案设计
3.1.1 系统整体结构
- 系统设计为多个模块，包括温度采集模块、基于STM32的单片机最小系统模块、电机驱动模块、加热模块、用户按键模块以及显示模块。
- STM32单片机作为核心控制单元，负责处理温度数据和控制其他模块。
- 温度采集模块采用DS18B20温度传感器，实时捕捉环境中的温度数据。
- 显示模块采用0.96寸OLED显示屏，实时展示当前检测到的温度和用户设定的温度区间。
- 用户按键模块允许用户方便地设定温度阈值。
- 电机驱动模块和加热模块根据温度数据进行处理和控制，实现对环境温度的调节。
3.1.2 模块连接设计
- 主控芯片：STM32F103C6T6微控制器，通过外设接口与DS18B20温度传感器连接，实时采集温度数据。
- OLED液晶显示屏电路设计：采用I2C通信协议，与STM32F103C6T6单片机相连，实现数据的传输。
- 温度模块电路设计：DS18B20温度传感器通过单线与STM32F103C6T6单片机的PB12引脚连接，实现数字温度值的传输。
- 5V继电器模块的连接：通过控制端与STM32F103C6T6单片机的GPIO引脚相连，实现对高功率设备的控制。
- 风扇控制模块的连接：通过继电器与STM32F103C6T6微控制器的PA9引脚相连，实现风扇的智能控制。
- 按键调节模块的连接：通过读取GPIO状态来识别按键动作，并执行相应的控制逻辑。
4. 系统软件设计

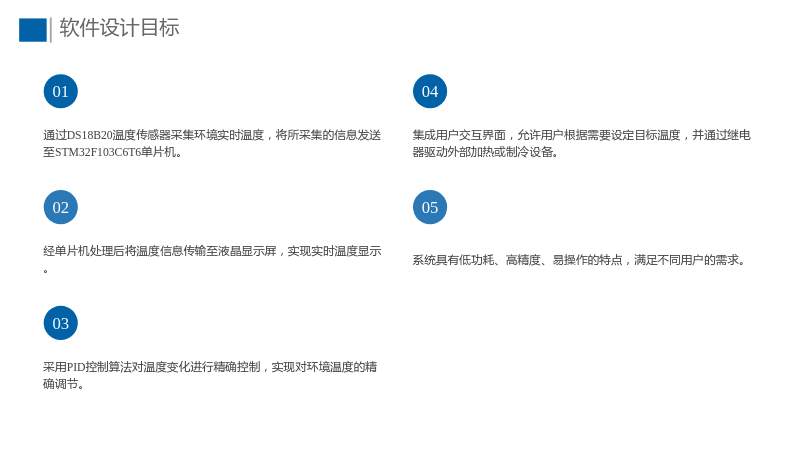

4.1 软件设计目标
- 通过DS18B20温度传感器采集环境实时温度，将所采集的信息发送至STM32F103C6T6单片机。
- 经单片机处理后将温度信息传输至液晶显示屏，实现实时温度显示。
- 采用PID控制算法对温度变化进行精确控制，实现对环境温度的精确调节。
- 集成用户交互界面，允许用户根据需要设定目标温度，并通过继电器驱动外部加热或制冷设备。
- 系统具有低功耗、高精度、易操作的特点，满足不同用户的需求。

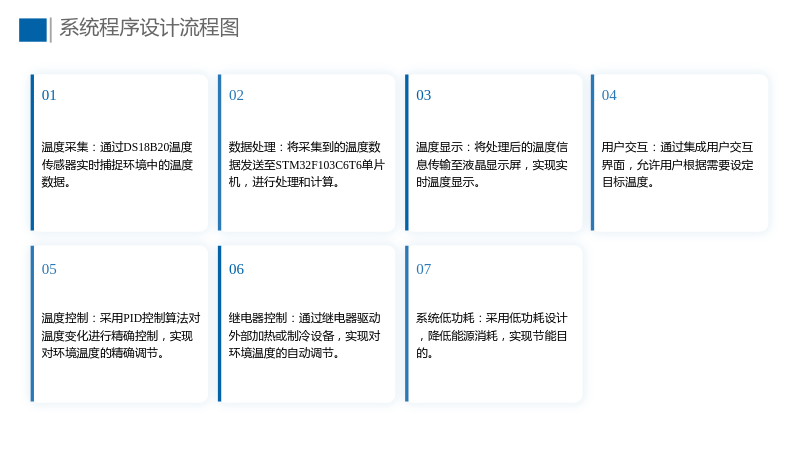

4.2 系统程序设计流程图
- 温度采集：通过DS18B20温度传感器实时捕捉环境中的温度数据。
- 数据处理：将采集到的温度数据发送至STM32F103C6T6单片机，进行处理和计算。
- 温度显示：将处理后的温度信息传输至液晶显示屏，实现实时温度显示。
- 用户交互：通过集成用户交互界面，允许用户根据需要设定目标温度。
- 温度控制：采用PID控制算法对温度变化进行精确控制，实现对环境温度的精确调节。
- 继电器控制：通过继电器驱动外部加热或制冷设备，实现对环境温度的自动调节。
- 系统低功耗：采用低功耗设计，降低能源消耗，实现节能目的。
5. 系统调试

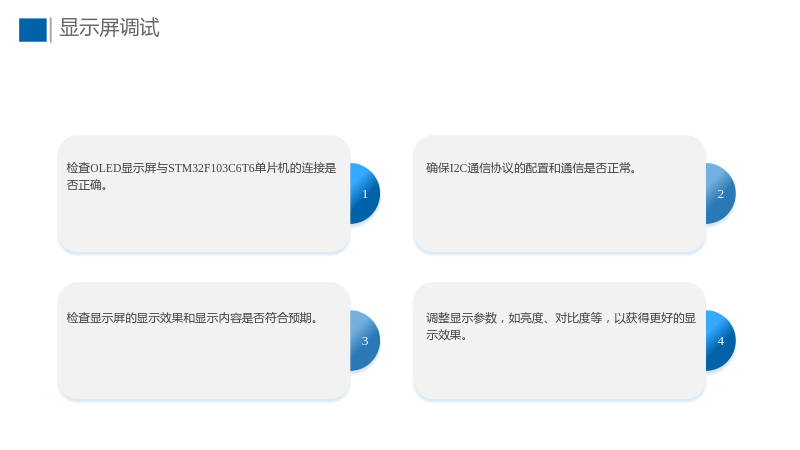

5.1 显示屏调试
- 检查OLED显示屏与STM32F103C6T6单片机的连接是否正确。
- 确保I2C通信协议的配置和通信是否正常。
- 检查显示屏的显示效果和显示内容是否符合预期。
- 调整显示参数，如亮度、对比度等，以获得更好的显示效果。

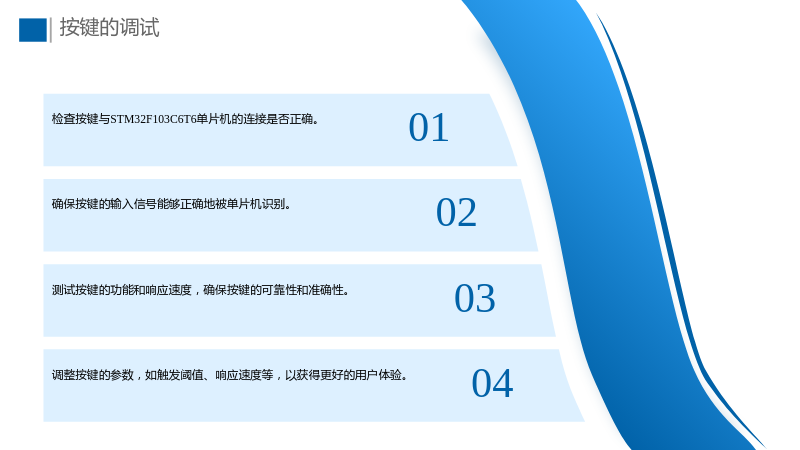

5.2 按键的调试
- 检查按键与STM32F103C6T6单片机的连接是否正确。
- 确保按键的输入信号能够正确地被单片机识别。
- 测试按键的功能和响应速度，确保按键的可靠性和准确性。
- 调整按键的参数，如触发阈值、响应速度等，以获得更好的用户体验。

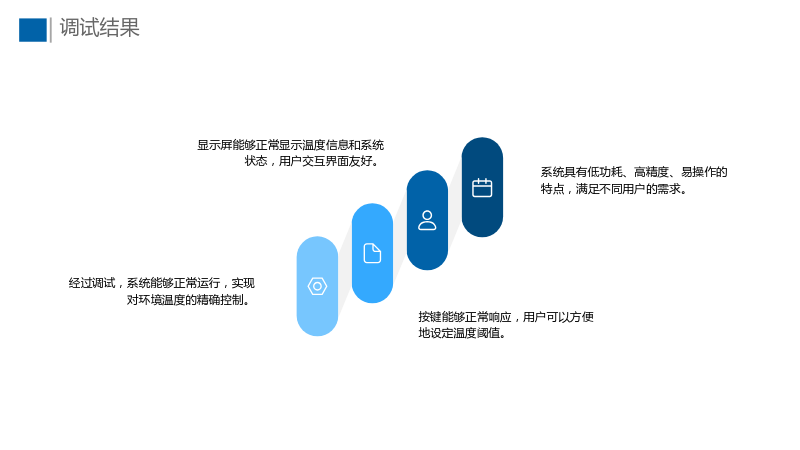

5.3 调试结果
- 经过调试，系统能够正常运行，实现对环境温度的精确控制。
- 显示屏能够正常显示温度信息和系统状态，用户交互界面友好。
- 按键能够正常响应，用户可以方便地设定温度阈值。
- 系统具有低功耗、高精度、易操作的特点，满足不同用户的需求。
6. 总结与展望

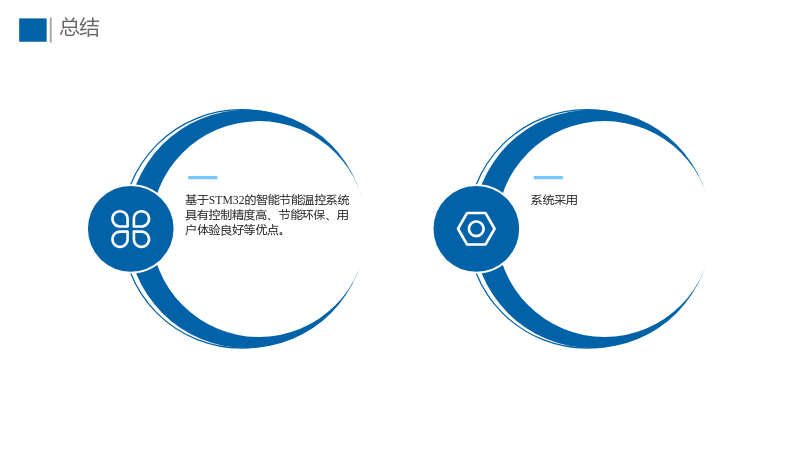

6.1 总结
- 基于STM32的智能节能温控系统具有控制精度高、节能环保、用户体验良好等优点。
- 系统采用
