板式换热器板片质量在线自动检测系统——检测装置的设计

1. 系统概述

1.1 系统背景

1.1.1 换热器在工业领域的应用

• 换热器是工业生产中不可或缺的设备，用于热量的交换与传递。
• 板式换热器因其结构紧凑、热效率高、安装方便等优点，在多个行业中得到广泛应用。

1.1.2 板片质量的重要性

• 板式换热器的工作效率和安全性很大程度上取决于板片的质量。
• 板片质量的优劣直接影响换热器的使用寿命和能耗。

1.2 系统目标

1.2.1 实时监测

• 实时监测板片的质量，确保换热器安全、高效运行。
• 及时发现板片缺陷，防止潜在的安全隐患。

1.2.2 自动报警

• 当检测到板片质量问题时，系统能够自动报警，通知操作人员进行处理。
• 自动报警功能可以避免人工检查的滞后性和主观性。

1.3 系统组成

1.3.1 硬件设备

• 传感器：用于采集板片质量的数据。
• 数据采集卡：将传感器采集到的数据进行处理和传输。
• 控制单元：对数据采集卡进行控制，实现数据的实时显示和存储。

1.3.2 软件系统

• 数据处理软件：对采集到的数据进行分析和处理，判断板片质量。
• 用户界面：提供人机交互界面，方便用户查看数据和设置参数。

2. 系统设计

2.1 传感器选择

2.1.1 传感器类型

• 光学传感器：用于检测板片表面的微小缺陷。
• 超声波传感器：用于检测板片内部的裂纹和孔洞。

2.1.2 传感器布局

• 传感器在板片上均匀分布，确保全面检测。
• 传感器间距根据板片尺寸和检测要求进行设计。

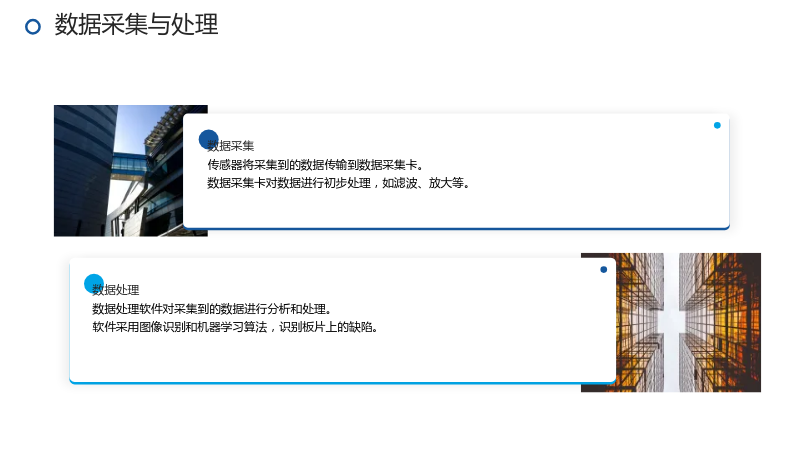

2.2 数据采集与处理

2.2.1 数据采集

• 传感器将采集到的数据传输到数据采集卡。
• 数据采集卡对数据进行初步处理，如滤波、放大等。

2.2.2 数据处理

• 数据处理软件对采集到的数据进行分析和处理。
• 软件采用图像识别和机器学习算法，识别板片上的缺陷。

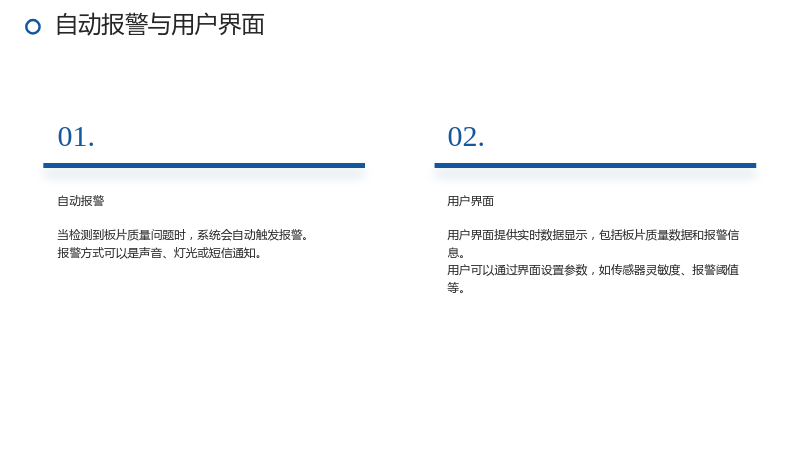

2.3 自动报警与用户界面

2.3.1 自动报警

• 当检测到板片质量问题时，系统会自动触发报警。
• 报警方式可以是声音、灯光或短信通知。

2.3.2 用户界面

• 用户界面提供实时数据显示，包括板片质量数据和报警信息。
• 用户可以通过界面设置参数，如传感器灵敏度、报警阈值等。

3. 系统实施与测试

3.1 系统安装与调试

3.1.1 硬件安装

• 将传感器、数据采集卡和控制单元安装在板片检测设备上。
• 确保传感器与板片紧密接触，数据传输畅通。

3.1.2 软件调试

• 安装数据处理软件和用户界面。
• 调试传感器参数，确保数据采集准确。

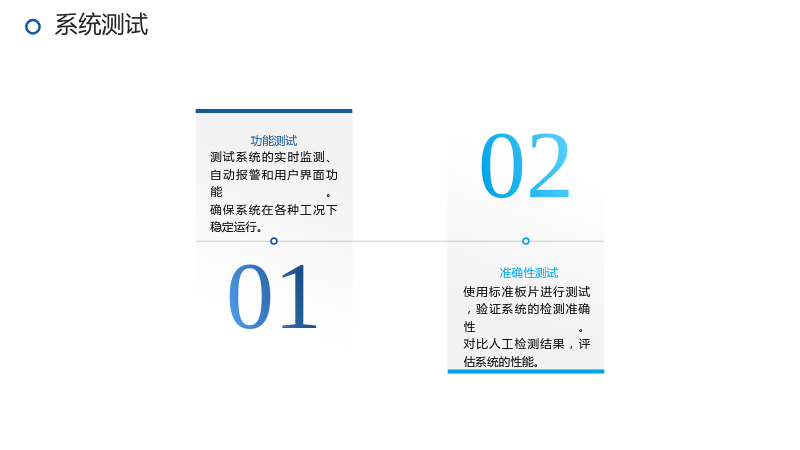

3.2 系统测试

3.2.1 功能测试

• 测试系统的实时监测、自动报警和用户界面功能。
• 确保系统在各种工况下稳定运行。

3.2.2 准确性测试

• 使用标准板片进行测试，验证系统的检测准确性。
• 对比人工检测结果，评估系统的性能。

3.3 性能评估

3.3.1 检测速度

• 评估系统的检测速度，确保能够满足生产线的需要。
• 优化算法和硬件配置，提高检测效率。

3.3.2 检测精度

• 评估系统的检测精度，确保能够准确识别板片缺陷。
• 不断优化算法，提高检测精度。

4. 系统维护与升级

4.1 系统维护

4.1.1 定期检查

• 定期检查传感器和数据采集卡的性能。
• 确保系统硬件设备的正常运行。

4.1.2 软件更新

• 定期更新数据处理软件和用户界面。
• 修复已知问题，增加新功能。

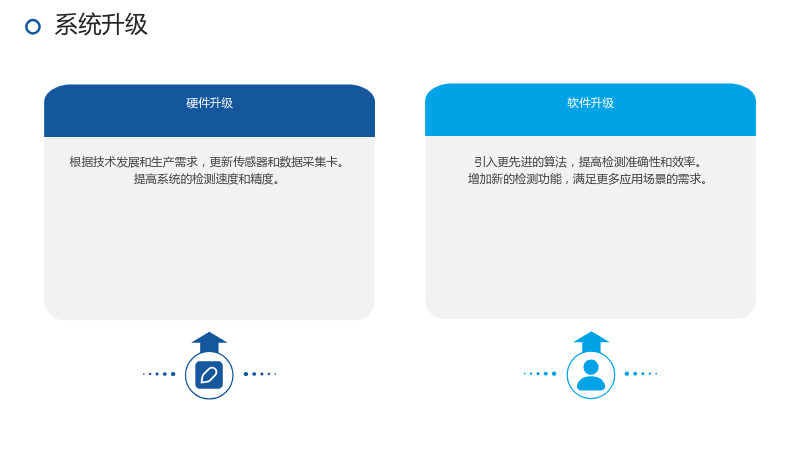

4.2 系统升级

4.2.1 硬件升级

• 根据技术发展和生产需求，更新传感器和数据采集卡。
• 提高系统的检测速度和精度。

4.2.2 软件升级

• 引入更先进的算法，提高检测准确性和效率。
• 增加新的检测功能，满足更多应用场景的需求。
