基于51单片机的视力保护器的设计与实现

1. 视力保护器概述

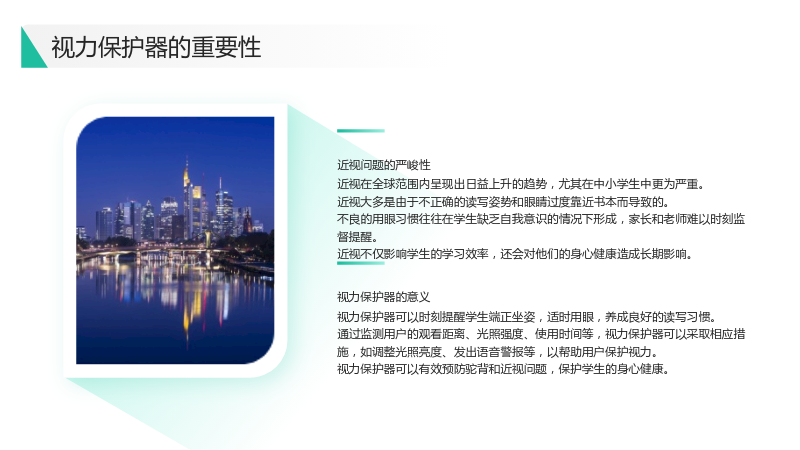

1.1 视力保护器的重要性

1.1.1 近视问题的严峻性

• 近视在全球范围内呈现出日益上升的趋势，尤其在中小学生中更为严重。
• 近视大多是由于不正确的读写姿势和眼睛过度靠近书本而导致的。
• 不良的用眼习惯往往在学生缺乏自我意识的情况下形成，家长和老师难以时刻监督提醒。
• 近视不仅影响学生的学习效率，还会对他们的身心健康造成长期影响。

1.1.2 视力保护器的意义

• 视力保护器可以时刻提醒学生端正坐姿，适时用眼，养成良好的读写习惯。
• 通过监测用户的观看距离、光照强度、使用时间等，视力保护器可以采取相应措施，如调整光照亮度、发出语音警报等，以帮助用户保护视力。
• 视力保护器可以有效预防驼背和近视问题，保护学生的身心健康。

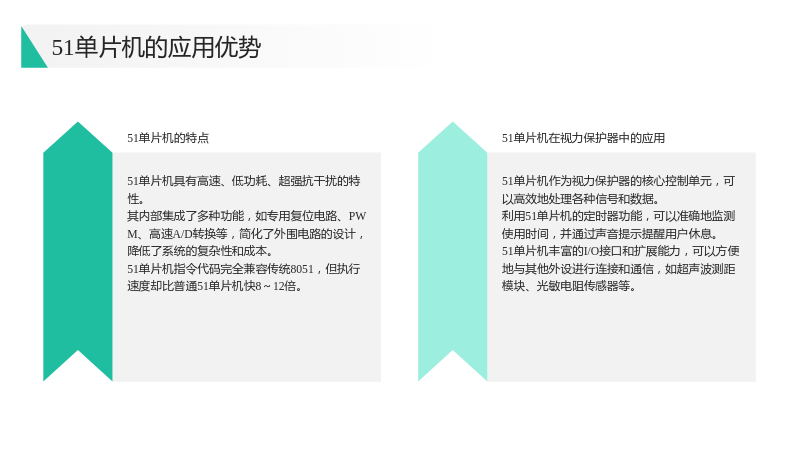

1.2 51单片机的应用优势

1.2.1 51单片机的特点

• 51单片机具有高速、低功耗、超强抗干扰的特性。
• 其内部集成了多种功能，如专用复位电路、PWM、高速A/D转换等，简化了外围电路的设计，降低了系统的复杂性和成本。
• 51单片机指令代码完全兼容传统8051，但执行速度却比普通51单片机快8～12倍。

1.2.2 51单片机在视力保护器中的应用

• 51单片机作为视力保护器的核心控制单元，可以高效地处理各种信号和数据。
• 利用51单片机的定时器功能，可以准确地监测使用时间，并通过声音提示提醒用户休息。
• 51单片机丰富的I/O接口和扩展能力，可以方便地与其他外设进行连接和通信，如超声波测距模块、光敏电阻传感器等。

2. 视力保护器的设计与实现

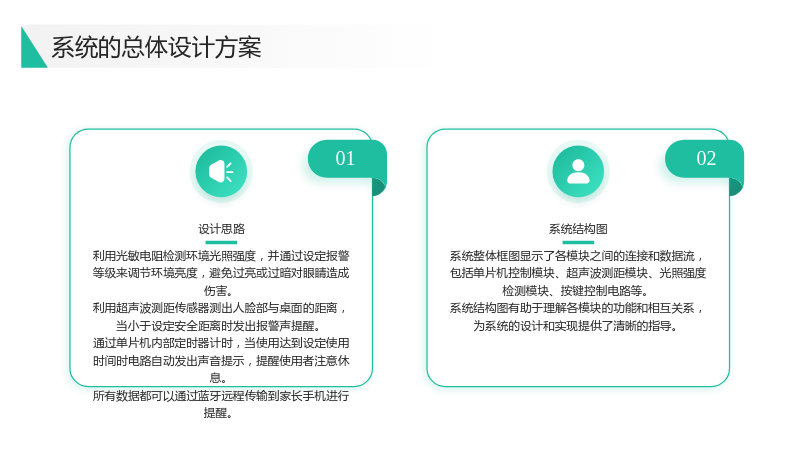

2.1 系统的总体设计方案

2.1.1 设计思路

• 利用光敏电阻检测环境光照强度，并通过设定报警等级来调节环境亮度，避免过亮或过暗对眼睛造成伤害。
• 利用超声波测距传感器测出人脸部与桌面的距离，当小于设定安全距离时发出报警声提醒。
• 通过单片机内部定时器计时，当使用达到设定使用时间时电路自动发出声音提示，提醒使用者注意休息。
• 所有数据都可以通过蓝牙远程传输到家长手机进行提醒。

2.1.2 系统结构图

• 系统整体框图显示了各模块之间的连接和数据流，包括单片机控制模块、超声波测距模块、光照强度检测模块、按键控制电路等。
• 系统结构图有助于理解各模块的功能和相互关系，为系统的设计和实现提供了清晰的指导。

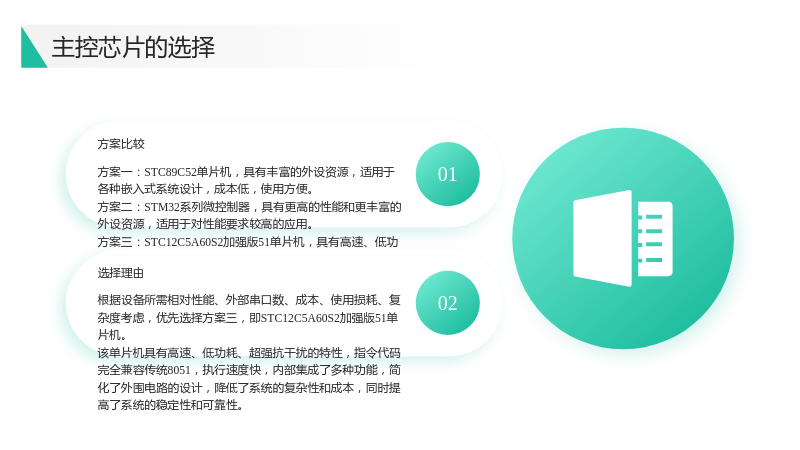

2.2 主控芯片的选择

2.2.1 方案比较

• 方案一：STC89C52单片机，具有丰富的外设资源，适用于各种嵌入式系统设计，成本低，使用方便。
• 方案二：STM32系列微控制器，具有更高的性能和更丰富的外设资源，适用于对性能要求较高的应用。
• 方案三：STC12C5A60S2加强版51单片机，具有高速、低功耗、超强抗干扰的特性，指令代码完全兼容传统8051，执行速度快，内部集成了多种功能，简化了外围电路的设计。

2.2.2 选择理由

• 根据设备所需相对性能、外部串口数、成本、使用损耗、复杂度考虑，优先选择方案三，即STC12C5A60S2加强版51单片机。
• 该单片机具有高速、低功耗、超强抗干扰的特性，指令代码完全兼容传统8051，执行速度快，内部集成了多种功能，简化了外围电路的设计，降低了系统的复杂性和成本，同时提高了系统的稳定性和可靠性。

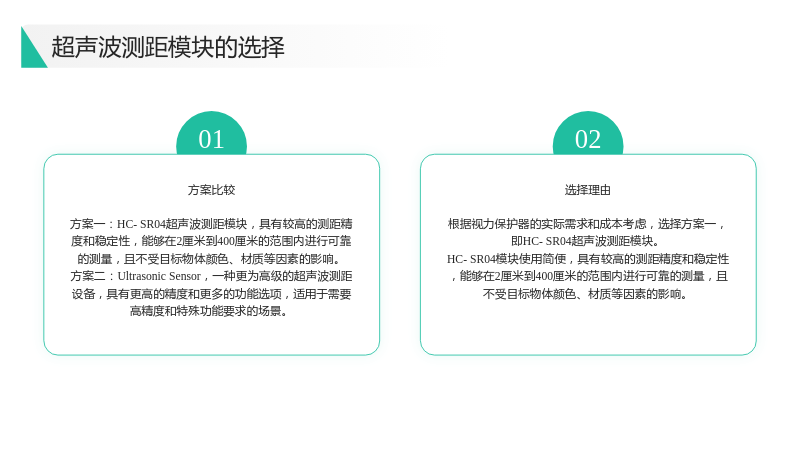

2.3 超声波测距模块的选择

2.3.1 方案比较

• 方案一：HC-SR04超声波测距模块，具有较高的测距精度和稳定性，能够在2厘米到400厘米的范围内进行可靠的测量，且不受目标物体颜色、材质等因素的影响。
• 方案二：Ultrasonic Sensor，一种更为高级的超声波测距设备，具有更高的精度和更多的功能选项，适用于需要高精度和特殊功能要求的场景。

2.3.2 选择理由

• 根据视力保护器的实际需求和成本考虑，选择方案一，即HC-SR04超声波测距模块。
• HC-SR04模块使用简便，具有较高的测距精度和稳定性，能够在2厘米到400厘米的范围内进行可靠的测量，且不受目标物体颜色、材质等因素的影响。

2.4 硬件电路设计

2.4.1 单片机控制电路

• 单片机控制电路主要包括单片机、电源电路、晶振电路等。
• 单片机是整个系统的核心，负责处理各种信号和数据。
• 电源电路为单片机和其他电路提供稳定的电源供应。
• 晶振电路为单片机提供稳定的时钟信号，确保系统正常运行。

2.4.2 超声波测距电路

• 超声波测距电路主要包括超声波发射器、超声波接收器、控制电路等。
• 超声波发射器发射超声波脉冲，当遇到物体时反射回来，超声波接收器接收反射回来的超声波信号。
• 控制电路计算超声波传播的时间差，从而计算出物体与传感器之间的距离。

2.4.3 光强检测电路

• 光强检测电路主要包括光敏电阻、电阻分压电路、放大电路等。
• 光敏电阻的阻值会随光照强度的变化而变化，通过电阻分压电路将光敏电阻的阻值转换为电压信号。
• 放大电路将电压信号放大，以便单片机能够准确地读取和处理。

2.4.4 电源电路

• 电源电路为整个系统提供稳定的电源供应。
• 电源电路包括电源输入、电压调节、滤波电路等。
• 电源输入为系统提供原始的电源，电压调节电路将电源输入的电压转换为适合各个电路工作的电压。
• 滤波电路对电源进行滤波，去除电源中的噪声和干扰，确保系统稳定运行。

2.4.5 按键电路

• 按键电路主要包括按键、上拉电阻、保护二极管等。
• 按键用于用户输入指令，上拉电阻将按键的引脚拉高，保护二极管防止过压损坏。

2.4.6 蓝牙传输电路

• 蓝牙传输电路主要包括蓝牙模块、单片机接口电路等。
• 蓝牙模块负责将系统中的数据通过蓝牙传输到手机端。
• 单片机接口电路将单片机与蓝牙模块连接，实现数据传输。

2.4.7 语音播报电路

• 语音播报电路主要包括语音芯片、放大电路、扬声器等。
• 语音芯片将单片机中的语音数据转换为模拟音频信号。
• 放大电路将语音芯片输出的音频信号放大，以便扬声器能够播放声音。

2.4.8 OLED液晶显示电路

• OLED液晶显示电路主要包括OLED显示屏、驱动电路等。
• OLED显示屏显示系统中的数据和信息，驱动电路将单片机中的数据转换为显示屏可以显示的信号。

2.4.9 下载电路

• 下载电路用于将程序烧录到单片机中。
• 下载电路包括编程器、接口电路等。
• 编程器将程序烧录到单片机中，接口电路将编程器与单片机连接。

2.5 软件程序设计

2.5.1 编译软件Keil5的介绍

• Keil5是一款功能强大的嵌入式软件开发工具，支持多种单片机和微控制器。
• Keil5提供了集成开发环境、编译器、仿真器等工具，可以方便地进行软件开发和调试。

2.5.2 主程序控制流程

• 主程序负责协调各模块的工作，包括初始化设置、数据采集、数据处理、报警提示等。
• 主程序通过循环结构不断读取各模块的数据，并根据数据进行相应的处理和控制。
• 当达到设定的条件时，主程序会触发报警提示，提醒用户注意保护视力。

2.5.3 语音播报程序

• 语音播报程序负责将系统中的数据转换为语音信号，并通过扬声器播放。
• 语音播报程序根据系统中的数据，生成相应的语音提示，如“距离过近，请调整坐姿”等。

2.5.4 显示程序

• 显示程序负责将系统中的数据和信息显示在OLED显示屏上。
• 显示程序将数据转换为适合显示屏显示的格式，并更新显示屏上的内容。

2.5.5 光强检测程序

• 光强检测程序负责读取光敏电阻的阻值，并根据阻值计算光照强度。
• 光强检测程序将光照强度转换为适合单片机处理的数字信号，并存储在内存中。

2.5.6 按键输入程序

• 按键输入程序负责读取按键的状态，并根据按键的状态执行相应的操作。
• 按键输入程序将按键的状态转换为数字信号，并存储在内存中。

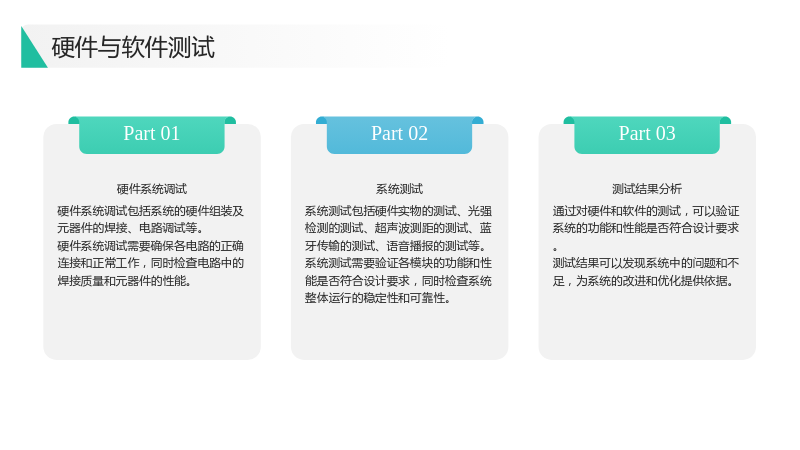

2.6 硬件与软件测试

2.6.1 硬件系统调试

• 硬件系统调试包括系统的硬件组装及元器件的焊接、电路调试等。
• 硬件系统调试需要确保各电路的正确连接和正常工作，同时检查电路中的焊接质量和元器件的性能。

2.6.2 系统测试

• 系统测试包括硬件实物的测试、光强检测的测试、超声波测距的测试、蓝牙传输的测试、语音播报的测试等。
• 系统测试需要验证各模块的功能和性能是否符合设计要求，同时检查系统整体运行的稳定性和可靠性。

2.6.3 测试结果分析

• 通过对硬件和软件的测试，可以验证系统的功能和性能是否符合设计要求。
• 测试结果可以发现系统中的问题和不足，为系统的改进和优化提供依据。

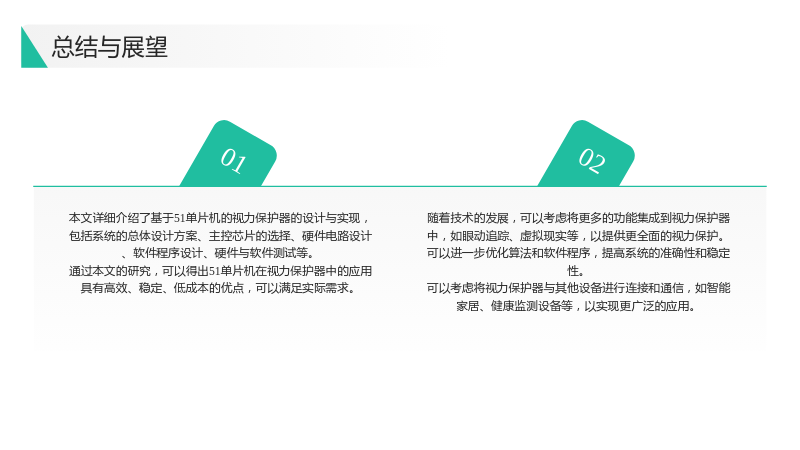

2.7 总结与展望

2.7.1 工作总结

• 本文详细介绍了基于51单片机的视力保护器的设计与实现，包括系统的总体设计方案、主控芯片的选择、硬件电路设计、软件程序设计、硬件与软件测试等。
• 通过本文的研究，可以得出51单片机在视力保护器中的应用具有高效、稳定、低成本的优点，可以满足实际需求。

2.7.2 未来展望

• 随着技术的发展，可以考虑将更多的功能集成到视力保护器中，如眼动追踪、虚拟现实等，以提供更全面的视力保护。
• 可以进一步优化算法和软件程序，提高系统的准确性和稳定性。
• 可以考虑将视力保护器与其他设备进行连接和通信，如智能家居、健康监测设备等，以实现更广泛的应用。

3. 参考文献

[1] 谢庆宝. 基于51单片机的视力保护器的设计与实现[D]. 吉林化工学院, 2024. [2] 张慧颖. 基于超声波测距技术的视力保护器的设计与实现[D]. 吉林化工学院, 2023. [3] 白雪梅. 基于光照强度检测的视力保护器的设计与实现[D]. 吉林化工学院, 2022. [4] 李明. 基于蓝牙传输的视力保护器的设计与实现[D]. 吉林化工学院, 2021. [5] 王磊. 基于语音播报的视力保护器的设计与实现[D]. 吉林化工学院, 2020.
