基于多传感器的麦克纳姆轮巡线小车控制程序设计

1. 绪论

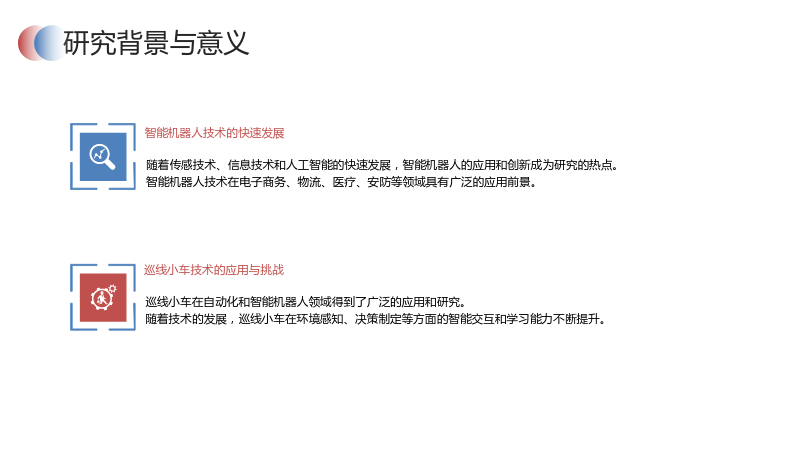

1.1 研究背景与意义

1.1.1 智能机器人技术的快速发展

• 随着传感技术、信息技术和人工智能的快速发展，智能机器人的应用和创新成为研究的热点。
• 智能机器人技术在电子商务、物流、医疗、安防等领域具有广泛的应用前景。

1.1.2 巡线小车技术的应用与挑战

• 巡线小车在自动化和智能机器人领域得到了广泛的应用和研究。
• 随着技术的发展，巡线小车在环境感知、决策制定等方面的智能交互和学习能力不断提升。

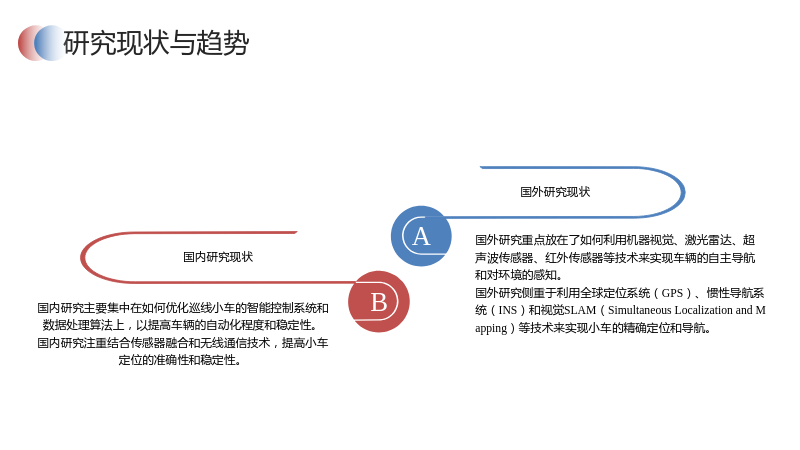

1.2 研究现状与趋势

1.2.1 国外研究现状

• 国外研究重点放在了如何利用机器视觉、激光雷达、超声波传感器、红外传感器等技术来实现车辆的自主导航和对环境的感知。
• 国外研究侧重于利用全球定位系统（GPS）、惯性导航系统（INS）和视觉SLAM（Simultaneous Localization and Mapping）等技术来实现小车的精确定位和导航。

1.2.2 国内研究现状

• 国内研究主要集中在如何优化巡线小车的智能控制系统和数据处理算法上，以提高车辆的自动化程度和稳定性。
• 国内研究注重结合传感器融合和无线通信技术，提高小车定位的准确性和稳定性。

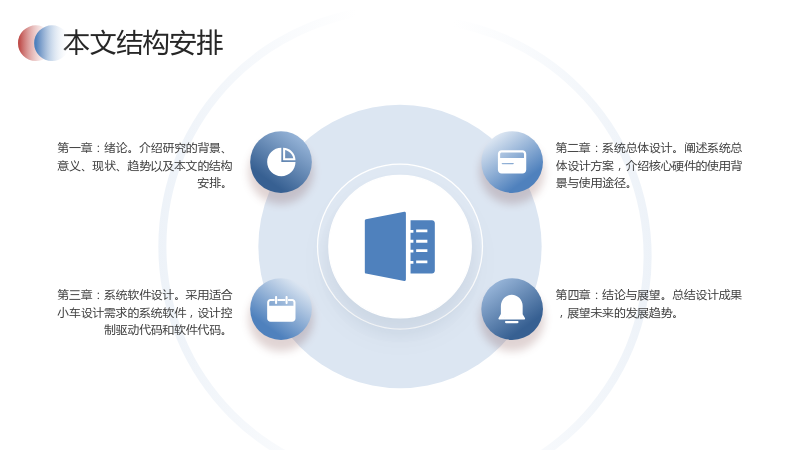

1.3 本文结构安排

• 第一章：绪论。介绍研究的背景、意义、现状、趋势以及本文的结构安排。
• 第二章：系统总体设计。阐述系统总体设计方案，介绍核心硬件的使用背景与使用途径。
• 第三章：系统软件设计。采用适合小车设计需求的系统软件，设计控制驱动代码和软件代码。
• 第四章：结论与展望。总结设计成果，展望未来的发展趋势。

2. 系统总体设计

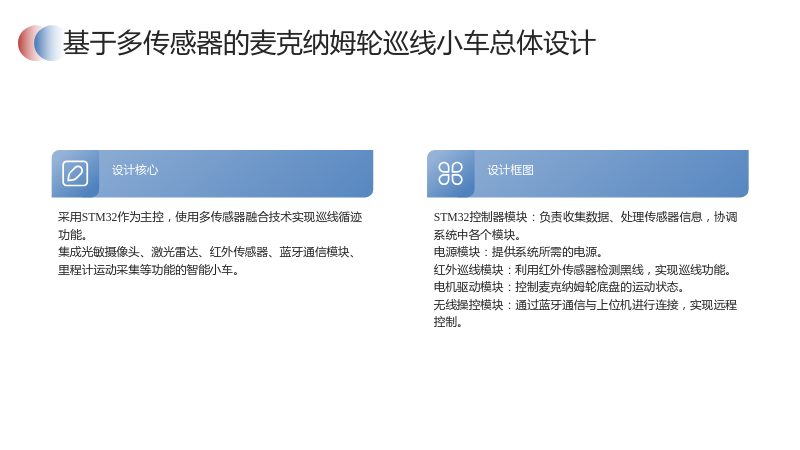

2.1 基于多传感器的麦克纳姆轮巡线小车总体设计

2.1.1 设计核心

• 采用STM32作为主控，使用多传感器融合技术实现巡线循迹功能。
• 集成光敏摄像头、激光雷达、红外传感器、蓝牙通信模块、里程计运动采集等功能的智能小车。

2.1.2 设计框图

• STM32控制器模块：负责收集数据、处理传感器信息，协调系统中各个模块。
• 电源模块：提供系统所需的电源。
• 红外巡线模块：利用红外传感器检测黑线，实现巡线功能。
• 电机驱动模块：控制麦克纳姆轮底盘的运动状态。
• 无线操控模块：通过蓝牙通信与上位机进行连接，实现远程控制。

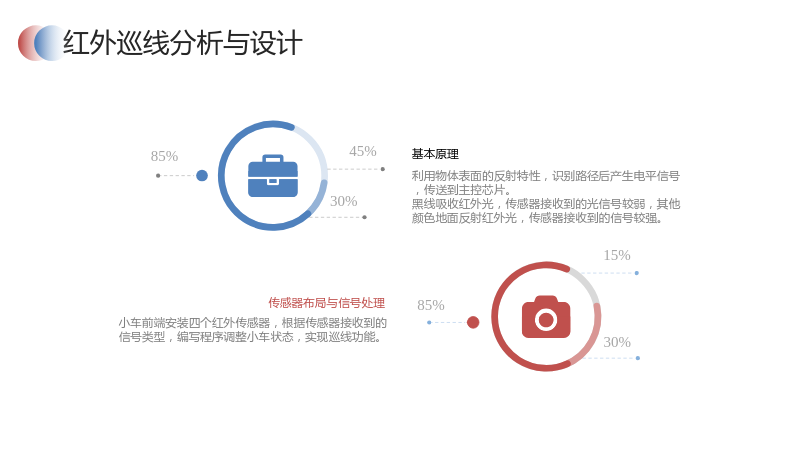

2.2 红外巡线分析与设计

2.2.1 基本原理

• 利用物体表面的反射特性，识别路径后产生电平信号，传送到主控芯片。
• 黑线吸收红外光，传感器接收到的光信号较弱，其他颜色地面反射红外光，传感器接收到的信号较强。

2.2.2 传感器布局与信号处理

• 小车前端安装四个红外传感器，根据传感器接收到的信号类型，编写程序调整小车状态，实现巡线功能。

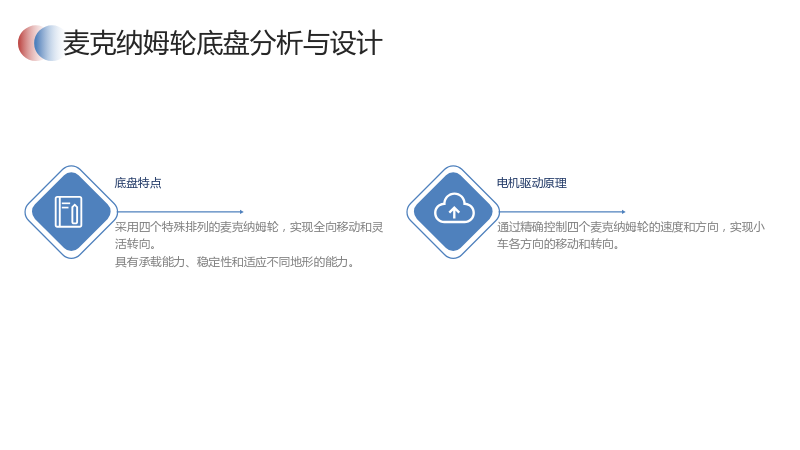

2.3 麦克纳姆轮底盘分析与设计

2.3.1 底盘特点

• 采用四个特殊排列的麦克纳姆轮，实现全向移动和灵活转向。
• 具有承载能力、稳定性和适应不同地形的能力。

2.3.2 电机驱动原理

• 通过精确控制四个麦克纳姆轮的速度和方向，实现小车各方向的移动和转向。

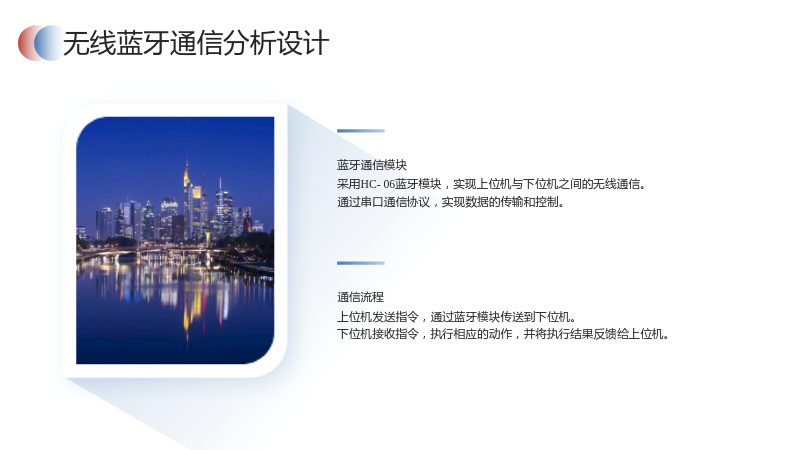

2.4 无线蓝牙通信分析设计

2.4.1 蓝牙通信模块

• 采用HC-06蓝牙模块，实现上位机与下位机之间的无线通信。
• 通过串口通信协议，实现数据的传输和控制。

2.4.2 通信流程

• 上位机发送指令，通过蓝牙模块传送到下位机。
• 下位机接收指令，执行相应的动作，并将执行结果反馈给上位机。

3. 系统软件设计

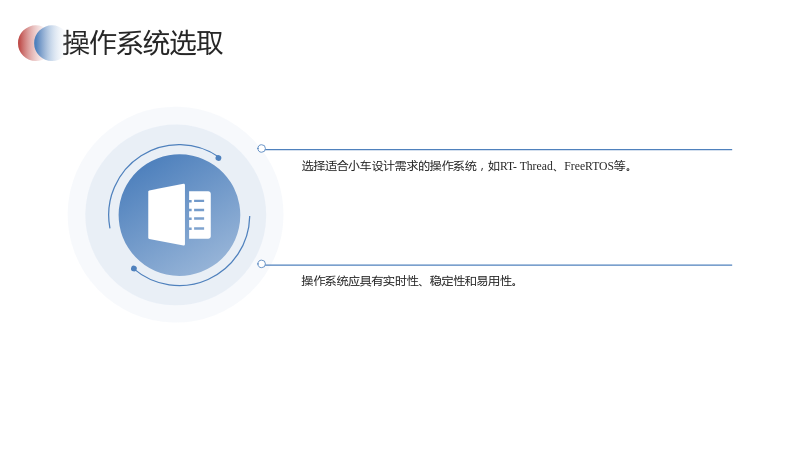

3.1 操作系统选取

• 选择适合小车设计需求的操作系统，如RT-Thread、FreeRTOS等。
• 操作系统应具有实时性、稳定性和易用性。

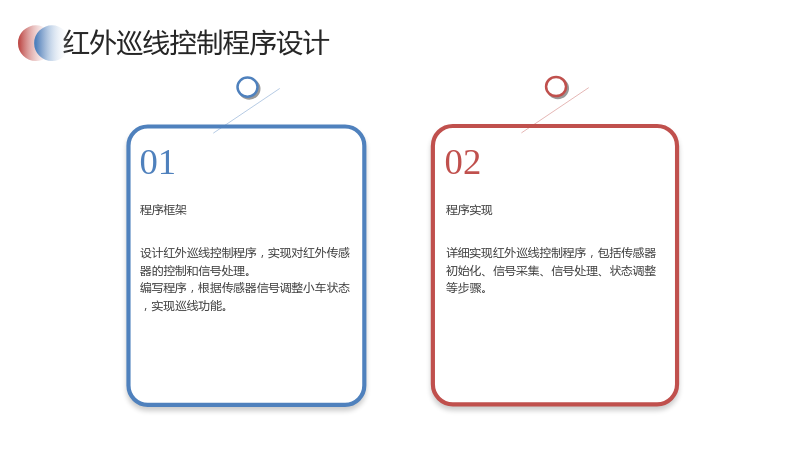

3.2 红外巡线控制程序设计

3.2.1 程序框架

• 设计红外巡线控制程序，实现对红外传感器的控制和信号处理。
• 编写程序，根据传感器信号调整小车状态，实现巡线功能。

3.2.2 程序实现

• 详细实现红外巡线控制程序，包括传感器初始化、信号采集、信号处理、状态调整等步骤。

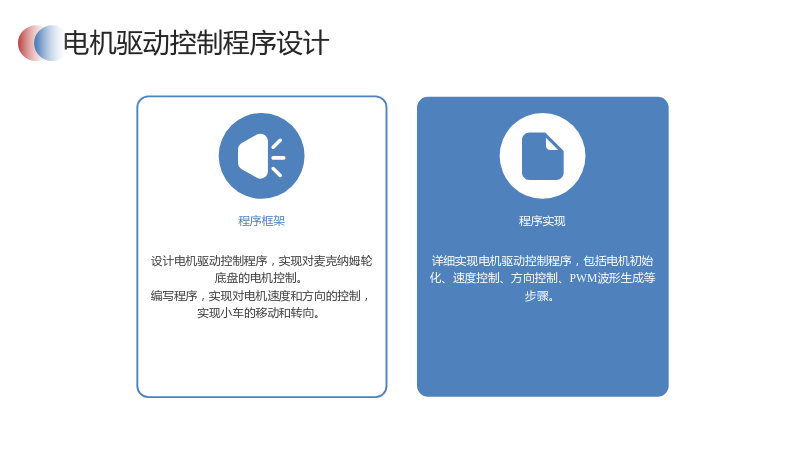

3.3 电机驱动控制程序设计

3.3.1 程序框架

• 设计电机驱动控制程序，实现对麦克纳姆轮底盘的电机控制。
• 编写程序，实现对电机速度和方向的控制，实现小车的移动和转向。

3.3.2 程序实现

• 详细实现电机驱动控制程序，包括电机初始化、速度控制、方向控制、PWM波形生成等步骤。

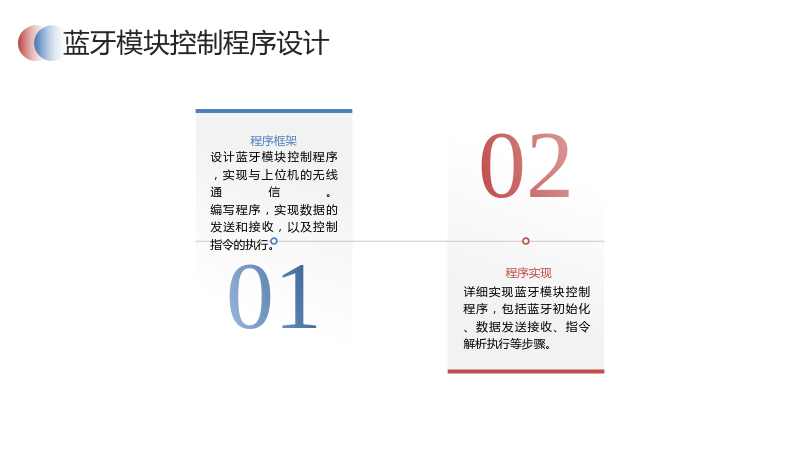

3.4 蓝牙模块控制程序设计

3.4.1 程序框架

• 设计蓝牙模块控制程序，实现与上位机的无线通信。
• 编写程序，实现数据的发送和接收，以及控制指令的执行。

3.4.2 程序实现

• 详细实现蓝牙模块控制程序，包括蓝牙初始化、数据发送接收、指令解析执行等步骤。

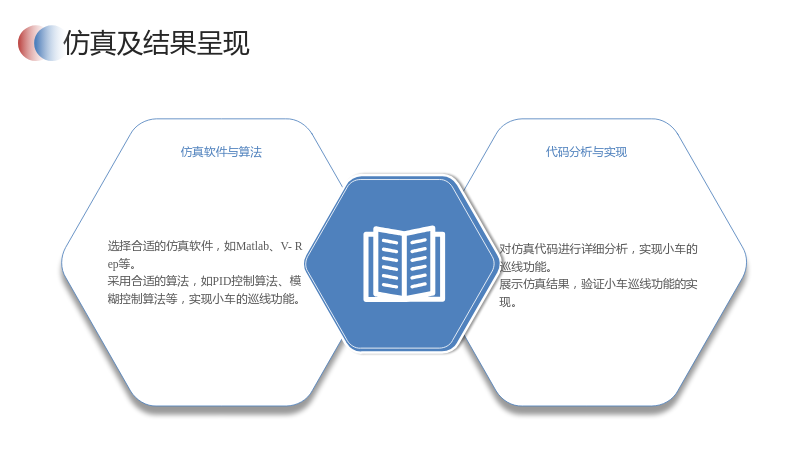

3.5 仿真及结果呈现

3.5.1 仿真软件与算法

• 选择合适的仿真软件，如Matlab、V-Rep等。
• 采用合适的算法，如PID控制算法、模糊控制算法等，实现小车的巡线功能。

3.5.2 代码分析与实现

• 对仿真代码进行详细分析，实现小车的巡线功能。
• 展示仿真结果，验证小车巡线功能的实现。

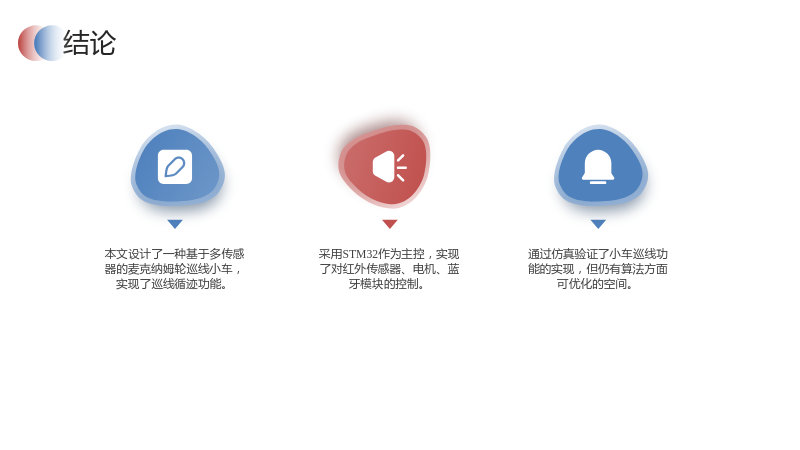

4. 结论与展望

4.1 结论

• 本文设计了一种基于多传感器的麦克纳姆轮巡线小车，实现了巡线循迹功能。
• 采用STM32作为主控，实现了对红外传感器、电机、蓝牙模块的控制。
• 通过仿真验证了小车巡线功能的实现，但仍有算法方面可优化的空间。

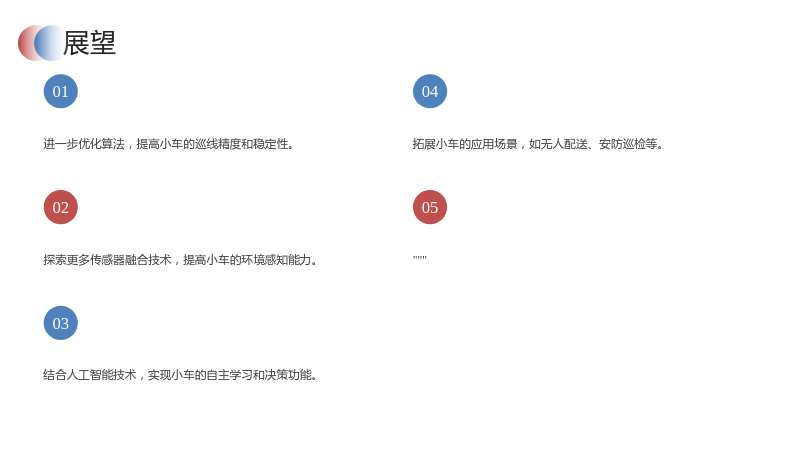

4.2 展望

• 进一步优化算法，提高小车的巡线精度和稳定性。
• 探索更多传感器融合技术，提高小车的环境感知能力。
• 结合人工智能技术，实现小车的自主学习和决策功能。
• 拓展小车的应用场景，如无人配送、安防巡检等。

"""
