辣椒旱地钵苗移栽机设计与分析

1. 辣椒旱地钵苗移栽机概述

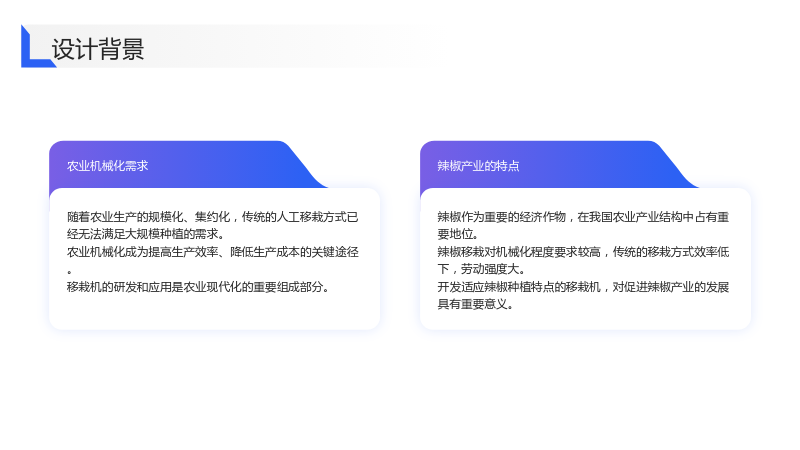

1.1 设计背景

1.1.1 农业机械化需求

• 随着农业生产的规模化、集约化，传统的人工移栽方式已经无法满足大规模种植的需求。
• 农业机械化成为提高生产效率、降低生产成本的关键途径。
• 移栽机的研发和应用是农业现代化的重要组成部分。

1.1.2 辣椒产业的特点

• 辣椒作为重要的经济作物，在我国农业产业结构中占有重要地位。
• 辣椒移栽对机械化程度要求较高，传统的移栽方式效率低下，劳动强度大。
• 开发适应辣椒种植特点的移栽机，对促进辣椒产业的发展具有重要意义。

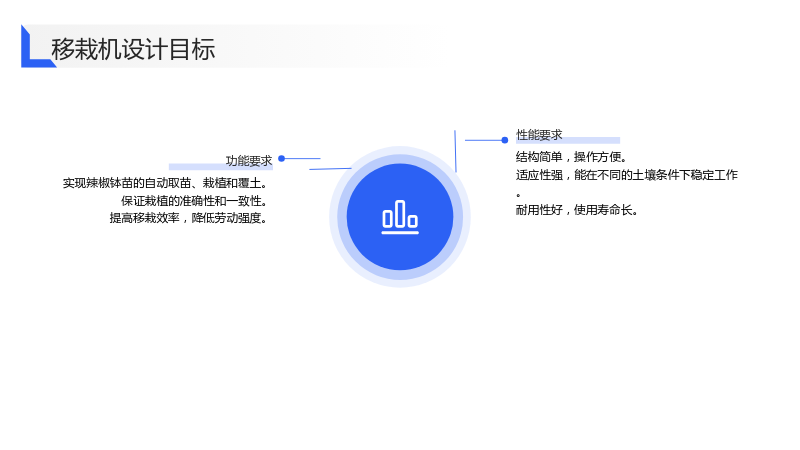

1.2 移栽机设计目标

1.2.1 功能要求

• 实现辣椒钵苗的自动取苗、栽植和覆土。
• 保证栽植的准确性和一致性。
• 提高移栽效率，降低劳动强度。

1.2.2 性能要求

• 结构简单，操作方便。
• 适应性强，能在不同的土壤条件下稳定工作。
• 耐用性好，使用寿命长。

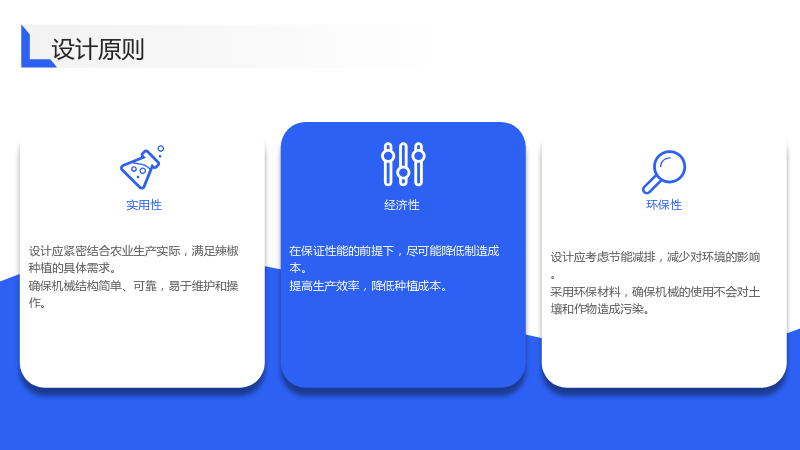

1.3 设计原则

1.3.1 实用性

• 设计应紧密结合农业生产实际，满足辣椒种植的具体需求。
• 确保机械结构简单、可靠，易于维护和操作。

1.3.2 经济性

• 在保证性能的前提下，尽可能降低制造成本。
• 提高生产效率，降低种植成本。

1.3.3 环保性

• 设计应考虑节能减排，减少对环境的影响。
• 采用环保材料，确保机械的使用不会对土壤和作物造成污染。

2. 纵向送秧机构设计

2.1 设计要求分析

2.1.1 间歇送秧

• 设计应保证送秧机构能够准确地进行间歇运动，以满足夹持机构的取苗需求。
• 送秧机构的旋转角度应精确控制，以保证送秧的准确性。

2.1.2 位置准确

• 送秧机构应能够将钵苗准确地送到移栽机构的取苗位置。
• 设计中应考虑钵苗盘的规格尺寸，确保送秧机构与钵苗盘的匹配。

2.1.3 秧盘角度调整

• 设计应保证秧盘能够满足取秧机构的角度要求。
• 通过调整机构，使秧盘能够快速准确地调整到所需角度。

2.1.4 锁紧状态

• 设计应保证在达到要求位置时，秧盘能够处于锁紧状态，防止移栽过程中秧盘移动。

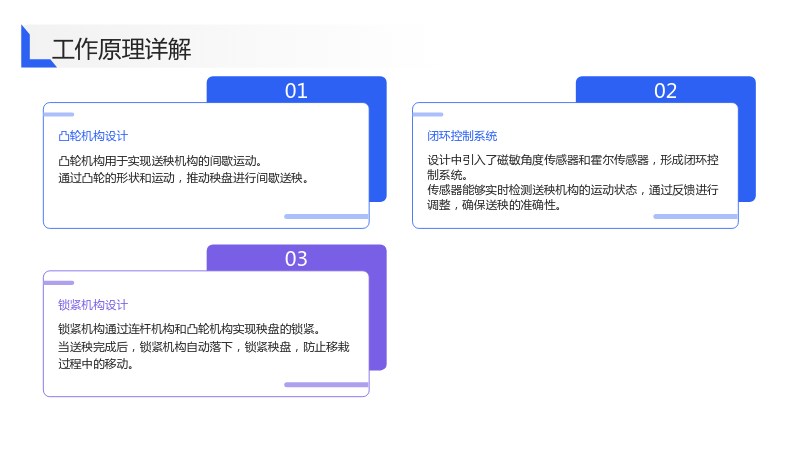

2.2 工作原理详解

2.2.1 凸轮机构设计

• 凸轮机构用于实现送秧机构的间歇运动。
• 通过凸轮的形状和运动，推动秧盘进行间歇送秧。

2.2.2 闭环控制系统

• 设计中引入了磁敏角度传感器和霍尔传感器，形成闭环控制系统。
• 传感器能够实时检测送秧机构的运动状态，通过反馈进行调整，确保送秧的准确性。

2.2.3 锁紧机构设计

• 锁紧机构通过连杆机构和凸轮机构实现秧盘的锁紧。
• 当送秧完成后，锁紧机构自动落下，锁紧秧盘，防止移栽过程中的移动。

2.3 棘轮机构设计

2.4 钵盘拨轮设计

2.5 纵向送秧机构动力设计

3. 横向送秧机构设计

3.1 横向送秧支撑架设计

3.1.1 结构设计

• 横向送秧支撑架采用钢管式焊接结构，满足刚度和强度的要求。
• 设计中考虑了重量减轻，以提高工作效率。

3.1.2 连接方式

• 支撑架与机架采用滑轮滑道连接，降低工作环境要求，提高动作灵敏度。

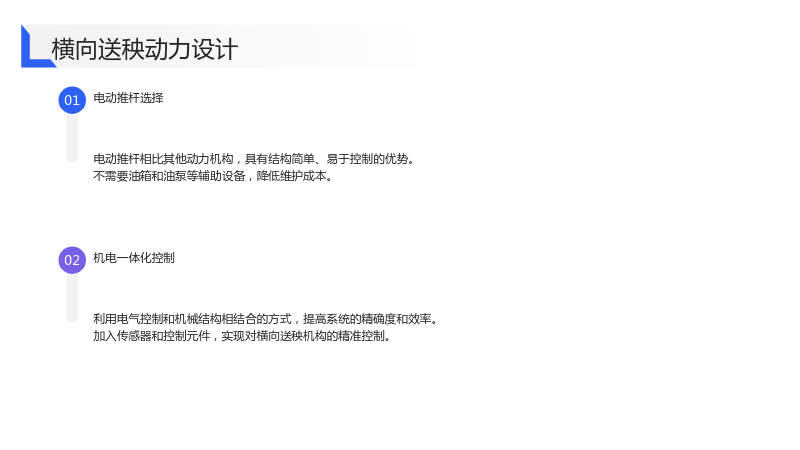

3.2 横向送秧动力设计

3.2.1 电动推杆选择

• 电动推杆相比其他动力机构，具有结构简单、易于控制的优势。
• 不需要油箱和油泵等辅助设备，降低维护成本。

3.2.2 机电一体化控制

• 利用电气控制和机械结构相结合的方式，提高系统的精确度和效率。
• 加入传感器和控制元件，实现对横向送秧机构的精准控制。

3.3 电动推杆的机电一体化控制

3.3.1 控制元器件选择

• 选择电动推杆作为主要动力源，同时配合磁敏角度传感器、拉线长度传感器等。
• 采用Arduino控制器进行信号处理和控制，实现闭环系统。

3.3.2 电动推杆的控制

• 电动推杆的推动距离通过标尺传感器进行精确测量。
• 纵向送秧机构中的传感器用于检测角度，实现对下一次送秧的补偿。

4. 秧箱及机架设计与建模

4.1 秧箱设计

4.1.1 承载与送秧

• 秧箱设计应确保能够承载钵苗盘的重量，并实现自动向下送秧。
• 采用倾斜布置，利用重力原理实现钵苗的自动送秧。

4.1.2 限位与取苗

• 秧箱设置导向铁丝，实现对钵苗盘的横向限位和切向限位。
• 设计合理的取苗口，确保取苗的准确性和效率。

4.2 机架设计

4.2.1 结构稳定性

• 机架设计应保证结构稳定牢固，确保移栽机的稳定运行。
• 采用高强度材料，确保机架在长时间使用中的耐用性。

4.2.2 轻量化设计

• 在保证稳定性的前提下，尽可能采用轻量化设计，降低整机重量。
• 轻量化设计可以提高移栽机的机动性，降低操作难度。

5. 总结

5.1 创新点

• 纵向送秧机构采用凸轮机构和闭环控制系统，提高了送秧的准确性和效率。
• 横向送秧机构采用电动推杆和机电一体化控制，实现了精准控制和高效作业。

5.2 应用前景

• 辣椒旱地钵苗移栽机的研发，将极大地推动辣椒产业的机械化进程。
• 移栽机在提高生产效率、降低生产成本的同时，也将提升辣椒的品质和产量。

5.3 发展建议

• 进一步优化机械结构，提高其适应不同土壤和环境的能力。

• 加强机电一体化控制系统的研发，实现更智能化的操作和控制。

• 加强移栽机的推广应用，提高农民对机械化种植的认识和接受度。

• 结合地区实际情况，提供针对性的移栽机设计和改进方案。
