基于多传感器的麦克纳姆轮巡线小车控制程序设计

1. 绪论

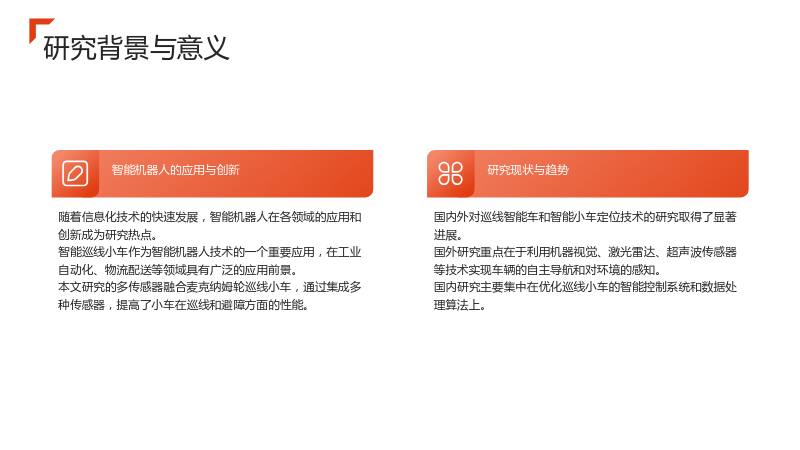

1.1 研究背景与意义

1.1.1 智能机器人的应用与创新

• 随着信息化技术的快速发展，智能机器人在各领域的应用和创新成为研究热点。
• 智能巡线小车作为智能机器人技术的一个重要应用，在工业自动化、物流配送等领域具有广泛的应用前景。
• 本文研究的多传感器融合麦克纳姆轮巡线小车，通过集成多种传感器，提高了小车在巡线和避障方面的性能。

1.1.2 研究现状与趋势

• 国内外对巡线智能车和智能小车定位技术的研究取得了显著进展。
• 国外研究重点在于利用机器视觉、激光雷达、超声波传感器等技术实现车辆的自主导航和对环境的感知。
• 国内研究主要集中在优化巡线小车的智能控制系统和数据处理算法上。

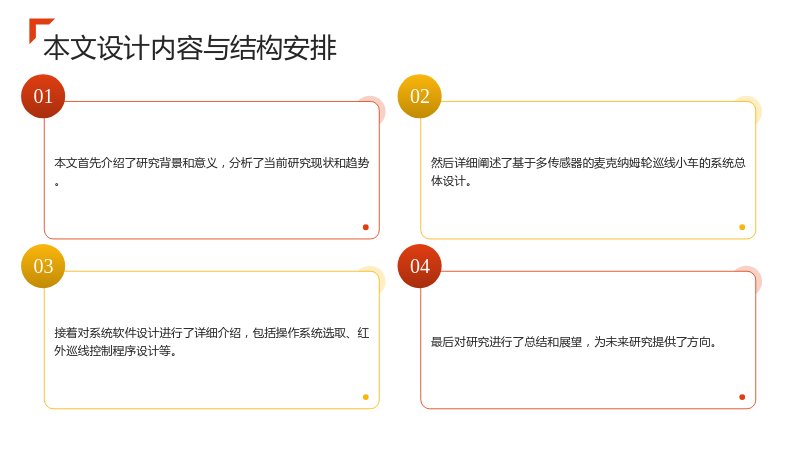

1.2 本文设计内容与结构安排

• 本文首先介绍了研究背景和意义，分析了当前研究现状和趋势。
• 然后详细阐述了基于多传感器的麦克纳姆轮巡线小车的系统总体设计。
• 接着对系统软件设计进行了详细介绍，包括操作系统选取、红外巡线控制程序设计等。
• 最后对研究进行了总结和展望，为未来研究提供了方向。

2. 系统总体设计

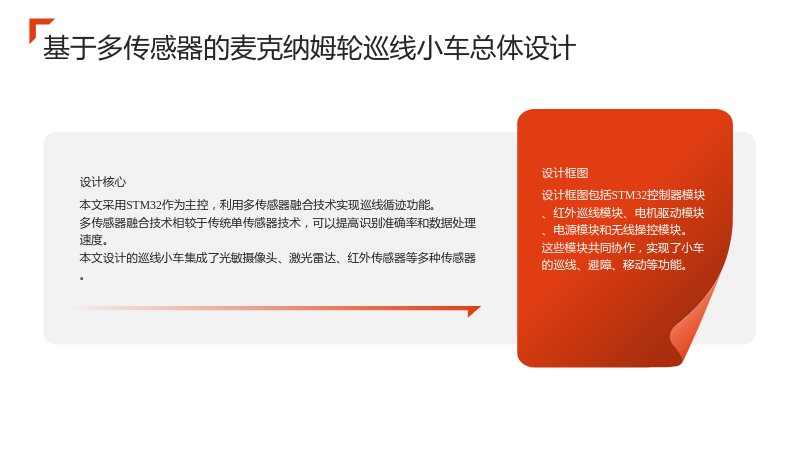

2.1 基于多传感器的麦克纳姆轮巡线小车总体设计

2.1.1 设计核心

• 本文采用STM32作为主控，利用多传感器融合技术实现巡线循迹功能。
• 多传感器融合技术相较于传统单传感器技术，可以提高识别准确率和数据处理速度。
• 本文设计的巡线小车集成了光敏摄像头、激光雷达、红外传感器等多种传感器。

2.1.2 设计框图

• 设计框图包括STM32控制器模块、红外巡线模块、电机驱动模块、电源模块和无线操控模块。
• 这些模块共同协作，实现了小车的巡线、避障、移动等功能。

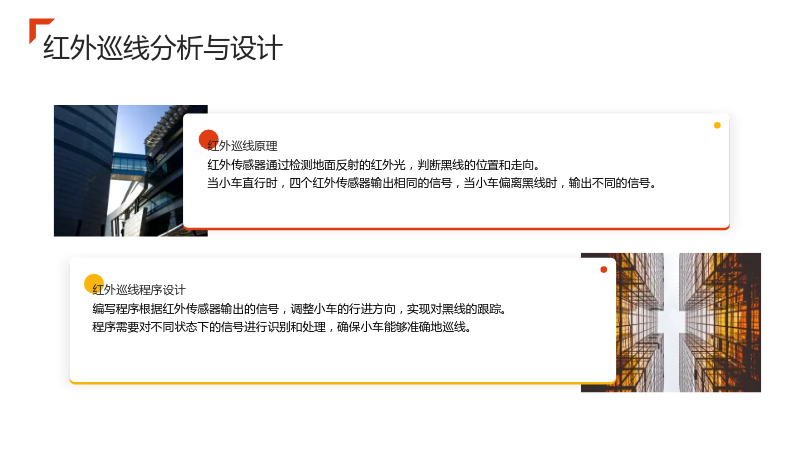

2.2 红外巡线分析与设计

2.2.1 红外巡线原理

• 红外传感器通过检测地面反射的红外光，判断黑线的位置和走向。
• 当小车直行时，四个红外传感器输出相同的信号，当小车偏离黑线时，输出不同的信号。

2.2.2 红外巡线程序设计

• 编写程序根据红外传感器输出的信号，调整小车的行进方向，实现对黑线的跟踪。
• 程序需要对不同状态下的信号进行识别和处理，确保小车能够准确地巡线。

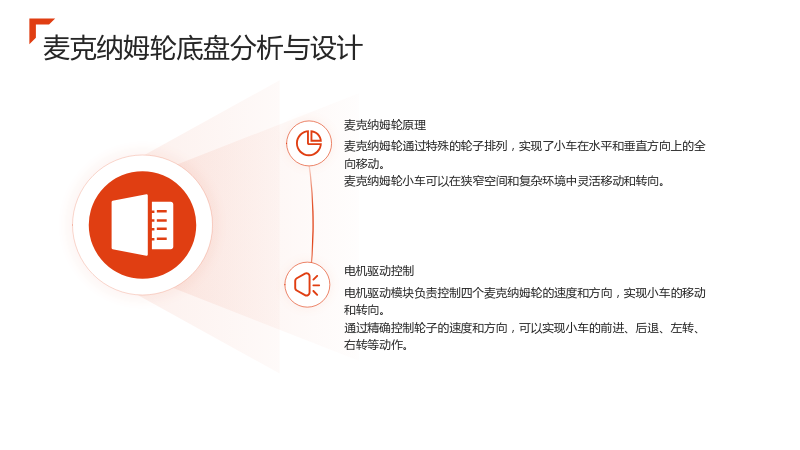

2.3 麦克纳姆轮底盘分析与设计

2.3.1 麦克纳姆轮原理

• 麦克纳姆轮通过特殊的轮子排列，实现了小车在水平和垂直方向上的全向移动。
• 麦克纳姆轮小车可以在狭窄空间和复杂环境中灵活移动和转向。

2.3.2 电机驱动控制

• 电机驱动模块负责控制四个麦克纳姆轮的速度和方向，实现小车的移动和转向。
• 通过精确控制轮子的速度和方向，可以实现小车的前进、后退、左转、右转等动作。

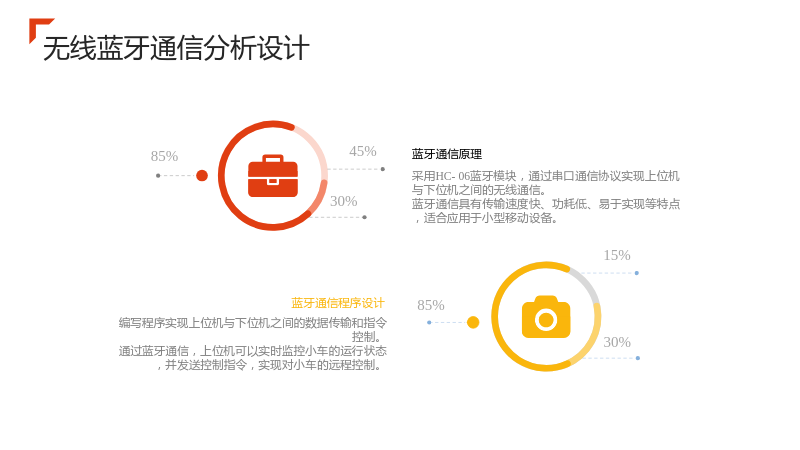

2.4 无线蓝牙通信分析设计

2.4.1 蓝牙通信原理

• 采用HC-06蓝牙模块，通过串口通信协议实现上位机与下位机之间的无线通信。
• 蓝牙通信具有传输速度快、功耗低、易于实现等特点，适合应用于小型移动设备。

2.4.2 蓝牙通信程序设计

• 编写程序实现上位机与下位机之间的数据传输和指令控制。
• 通过蓝牙通信，上位机可以实时监控小车的运行状态，并发送控制指令，实现对小车的远程控制。

3. 系统软件设计

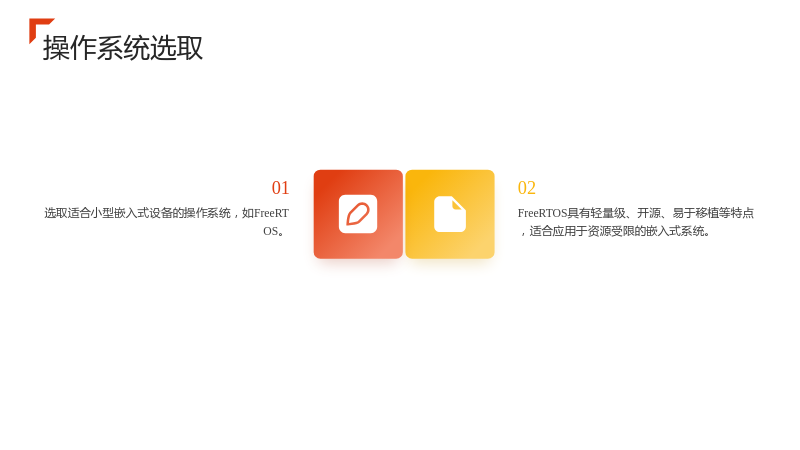

3.1 操作系统选取

• 选取适合小型嵌入式设备的操作系统，如FreeRTOS。
• FreeRTOS具有轻量级、开源、易于移植等特点，适合应用于资源受限的嵌入式系统。

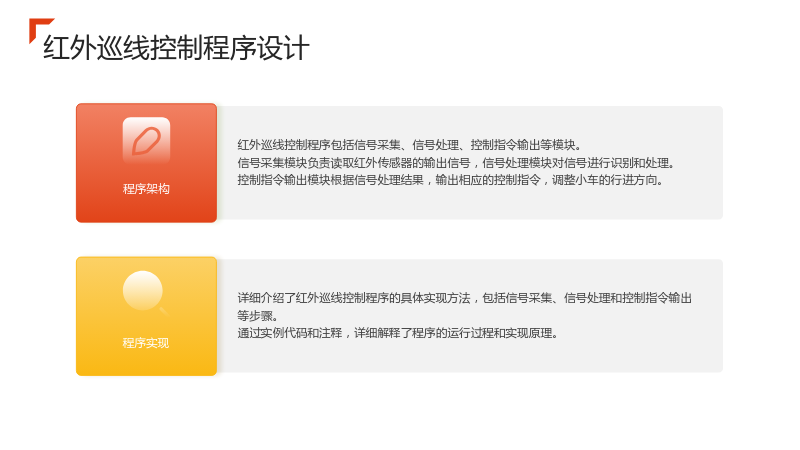

3.2 红外巡线控制程序设计

3.2.1 程序架构

• 红外巡线控制程序包括信号采集、信号处理、控制指令输出等模块。
• 信号采集模块负责读取红外传感器的输出信号，信号处理模块对信号进行识别和处理。
• 控制指令输出模块根据信号处理结果，输出相应的控制指令，调整小车的行进方向。

3.2.2 程序实现

• 详细介绍了红外巡线控制程序的具体实现方法，包括信号采集、信号处理和控制指令输出等步骤。
• 通过实例代码和注释，详细解释了程序的运行过程和实现原理。

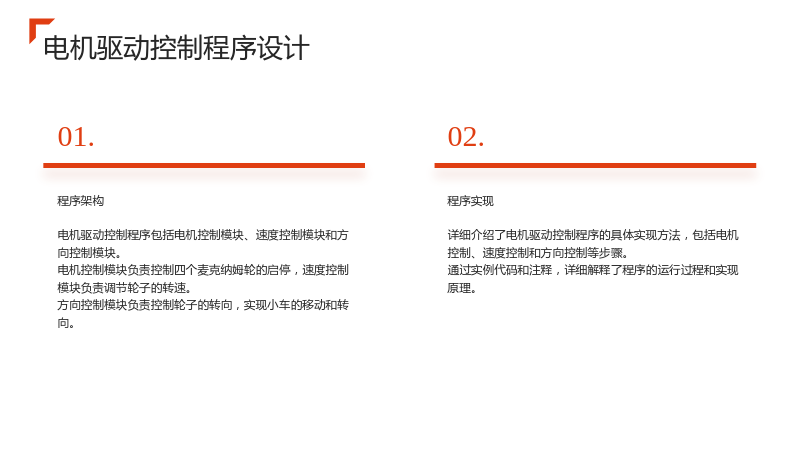

3.3 电机驱动控制程序设计

3.3.1 程序架构

• 电机驱动控制程序包括电机控制模块、速度控制模块和方向控制模块。
• 电机控制模块负责控制四个麦克纳姆轮的启停，速度控制模块负责调节轮子的转速。
• 方向控制模块负责控制轮子的转向，实现小车的移动和转向。

3.3.2 程序实现

• 详细介绍了电机驱动控制程序的具体实现方法，包括电机控制、速度控制和方向控制等步骤。
• 通过实例代码和注释，详细解释了程序的运行过程和实现原理。

3.4 蓝牙模块控制程序设计

3.4.1 程序架构

• 蓝牙模块控制程序包括数据接收模块、数据发送模块和指令控制模块。
• 数据接收模块负责接收上位机发送的数据和指令，数据发送模块负责将小车的运行状态发送给上位机。
• 指令控制模块负责解析上位机发送的指令，并输出相应的控制信号，实现对小车的远程控制。

3.4.2 程序实现

• 详细介绍了蓝牙模块控制程序的具体实现方法，包括数据接收、数据发送和指令控制等步骤。
• 通过实例代码和注释，详细解释了程序的运行过程和实现原理。

4. 结论与展望

• 本文对基于多传感器的麦克纳姆轮巡线小车进行了系统设计，包括硬件设计和软件设计。
• 通过对红外巡线、电机驱动和蓝牙通信等模块的设计和实现，实现了小车的巡线、避障和远程控制等功能。
• 未来研究可以进一步优化控制算法，提高小车的自主导航和避障能力，拓展小车的应用场景。
• 此外，还可以考虑引入深度学习和人工智能技术，实现更高级的自主学习和决策能力，使小车能够更好地适应复杂环境。
