变电站总体分析

1. 设计依据

1.1 设计任务书

• 根据省电力公司XX号文件，关于ZY变电所设计任务书的规定，进行变电站的设计。
• 设计任务书规定了变电站的规模、电压等级、进出线回路数等关键参数。

1.2 建站的必要性

1.2.1 经济发展需求

• ZY市是一个新兴的城市，工业发展迅速，原系统的电力供给已不能满足经济发展的需求。
• 建立新的变电站以适应新的经济形势，满足市区工业、生活及郊区乡镇工业与农业用户的用电需要。

1.2.2 电力供给不足

• 由于原系统的电力供给不足，导致高峰时段出现电力供应紧张，影响经济发展和居民生活。
• 新建变电站可以提高电力供给能力，保障电力供应的稳定性和可靠性。

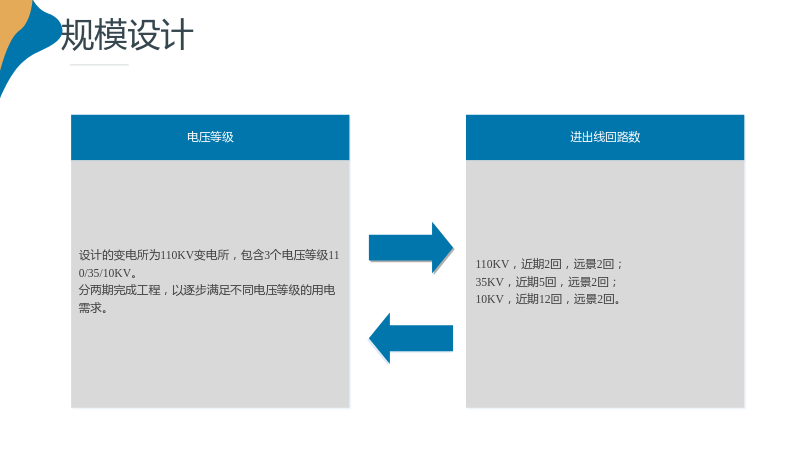

1.3 规模设计

1.3.1 电压等级

• 设计的变电所为110KV变电所，包含3个电压等级110/35/10KV。
• 分两期完成工程，以逐步满足不同电压等级的用电需求。

1.3.2 进出线回路数

• 110KV，近期2回，远景2回；
• 35KV，近期5回，远景2回；
• 10KV，近期12回，远景2回。

1.4 总体分析

1.4.1 电气一次部分

• 负荷分析计算、变压器选型、主接线设计、无功补偿、短路电流计算、电气设备选型和校验、母线选择和校验等。
• 继电保护的设计，确保变电站的安全、稳定运行。

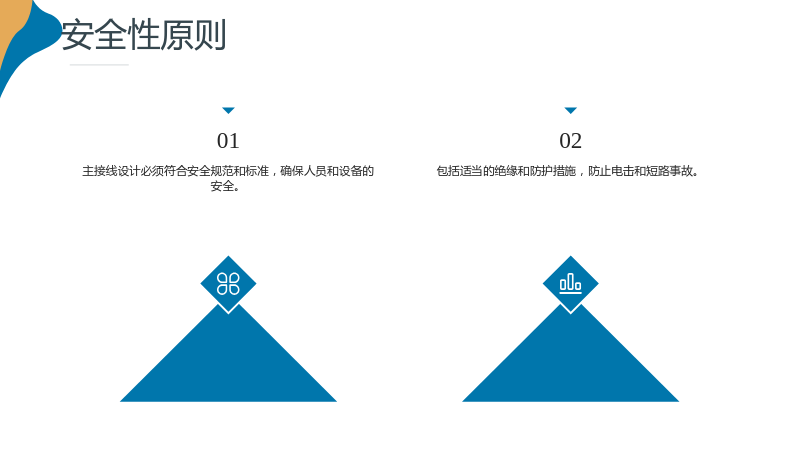

1.5 安全性原则

• 主接线设计必须符合安全规范和标准，确保人员和设备的安全。
• 包括适当的绝缘和防护措施，防止电击和短路事故。

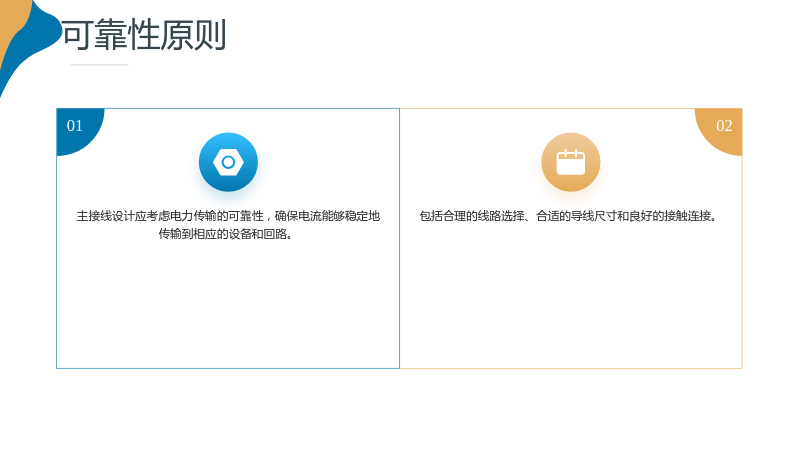

1.6 可靠性原则

• 主接线设计应考虑电力传输的可靠性，确保电流能够稳定地传输到相应的设备和回路。
• 包括合理的线路选择、合适的导线尺寸和良好的接触连接。

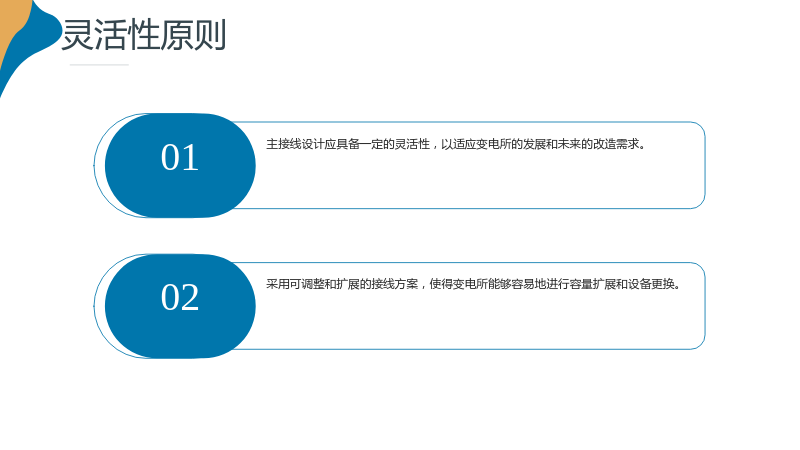

1.7 灵活性原则

• 主接线设计应具备一定的灵活性，以适应变电所的发展和未来的改造需求。
• 采用可调整和扩展的接线方案，使得变电所能够容易地进行容量扩展和设备更换。

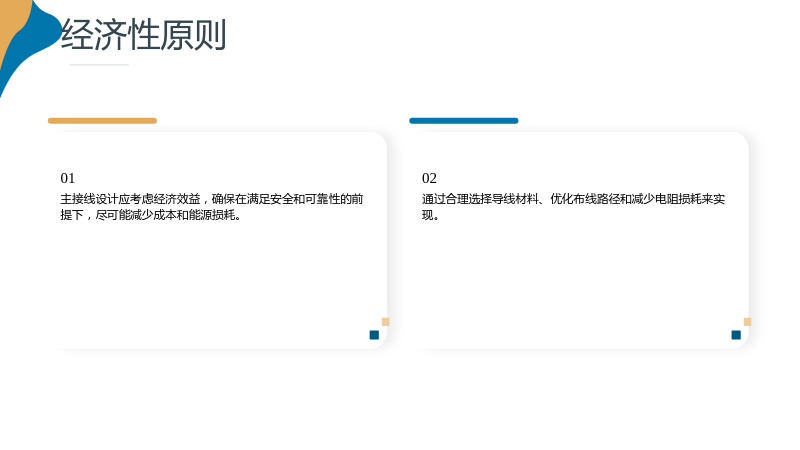

1.8 经济性原则

• 主接线设计应考虑经济效益，确保在满足安全和可靠性的前提下，尽可能减少成本和能源损耗。
• 通过合理选择导线材料、优化布线路径和减少电阻损耗来实现。

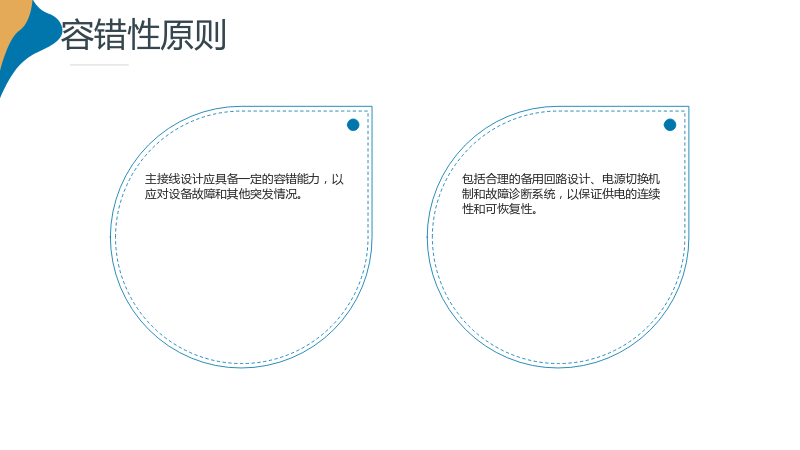

1.9 容错性原则

• 主接线设计应具备一定的容错能力，以应对设备故障和其他突发情况。
• 包括合理的备用回路设计、电源切换机制和故障诊断系统，以保证供电的连续性和可恢复性。

负荷计算

2. 原始资料分析

2.1 负荷资料

• 由负荷资料知，35KV、10KV两个电压等级上有负荷，110KV近期无负荷。
• 35KV的负荷中有耐火厂和水泥厂等重要的工业负荷。
• 10KV的负荷中有棉纺厂、印染厂、橡胶厂、柴油机厂等Ⅰ、Ⅱ类负荷组成较高的负荷。

2.2 负荷计算方法

• 本设计计算采用较简单的需要系数法。
• 需要系数法是一种基于负荷特性的简化计算方法，适用于不同类型的负荷。
• 通过需要系数法，可以快速估算出不同电压等级的负荷大小，为后续设计提供依据。

2.3 负荷特性分析

• 35KV和10KV的负荷特性不同，需要分别进行分析和计算。
• 35KV负荷中，耐火厂和水泥厂等重要的工业负荷对供电可靠性要求较高。
• 10KV负荷中，棉纺厂、印染厂、橡胶厂、柴油机厂等Ⅰ、Ⅱ类负荷组成较高的负荷，对供电可靠性要求也较高。
• 在设计过程中，需要充分考虑负荷特性的差异，采取相应的措施来满足不同负荷的供电需求。

2.4 负荷预测

• 根据负荷资料和负荷特性分析，进行负荷预测。
• 预测未来一段时间内负荷的增长趋势，为变电站的设计和运行提供参考。
• 负荷预测结果将影响变电站的容量和设备选型，需要准确预测以确保变电站的可靠运行。

2.5 负荷管理

• 在变电站的设计和运行过程中，需要对负荷进行有效的管理。
• 通过负荷管理，可以合理分配电力资源，提高变电站的运行效率和可靠性。
• 负荷管理包括负荷监测、负荷控制、负荷优化等，通过这些措施，可以确保变电站的稳定运行。

主接线设计

3. 主接线设计

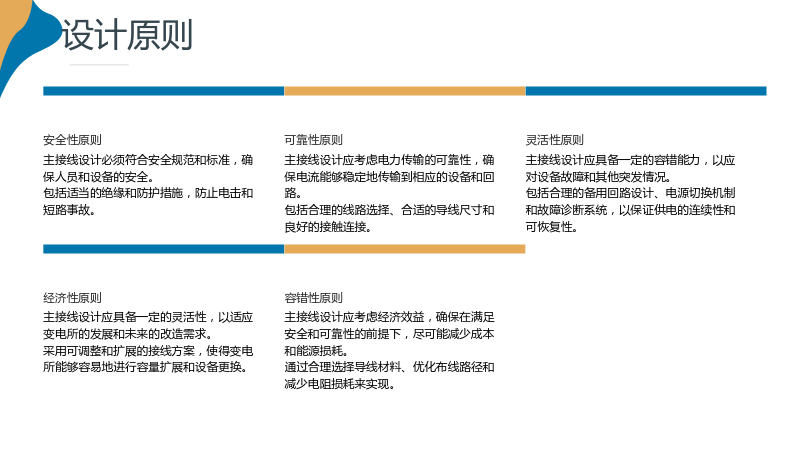

3.1 设计原则

3.1.1 安全性原则

• 主接线设计必须符合安全规范和标准，确保人员和设备的安全。
• 包括适当的绝缘和防护措施，防止电击和短路事故。

3.1.2 可靠性原则

• 主接线设计应考虑电力传输的可靠性，确保电流能够稳定地传输到相应的设备和回路。
• 包括合理的线路选择、合适的导线尺寸和良好的接触连接。

3.1.3 灵活性原则

• 主接线设计应具备一定的灵活性，以适应变电所的发展和未来的改造需求。
• 采用可调整和扩展的接线方案，使得变电所能够容易地进行容量扩展和设备更换。

3.1.4 经济性原则

• 主接线设计应考虑经济效益，确保在满足安全和可靠性的前提下，尽可能减少成本和能源损耗。
• 通过合理选择导线材料、优化布线路径和减少电阻损耗来实现。

3.1.5 容错性原则

• 主接线设计应具备一定的容错能力，以应对设备故障和其他突发情况。
• 包括合理的备用回路设计、电源切换机制和故障诊断系统，以保证供电的连续性和可恢复性。

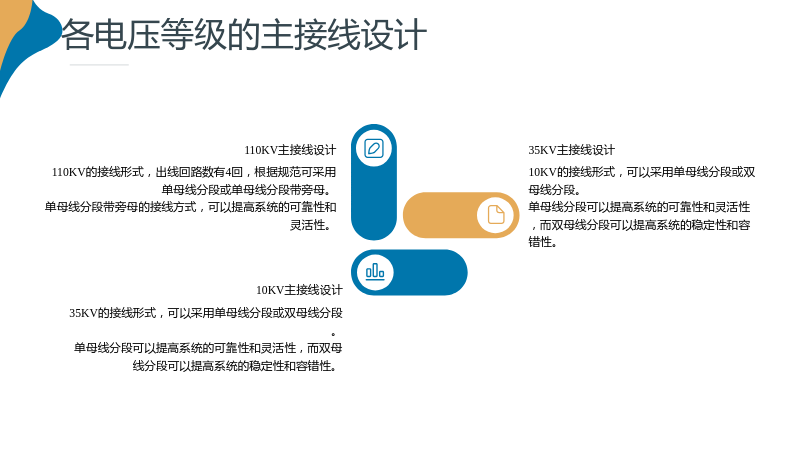

3.2 各电压等级的主接线设计

3.2.1 110KV主接线设计

• 110KV的接线形式，出线回路数有4回，根据规范可采用单母线分段或单母线分段带旁母。
• 单母线分段带旁母的接线方式，可以提高系统的可靠性和灵活性。

3.2.2 35KV主接线设计

• 35KV的接线形式，可以采用单母线分段或双母线分段。
• 单母线分段可以提高系统的可靠性和灵活性，而双母线分段可以提高系统的稳定性和容错性。

3.2.3 10KV主接线设计

• 10KV的接线形式，可以采用单母线分段或双母线分段。
• 单母线分段可以提高系统的可靠性和灵活性，而双母线分段可以提高系统的稳定性和容错性。

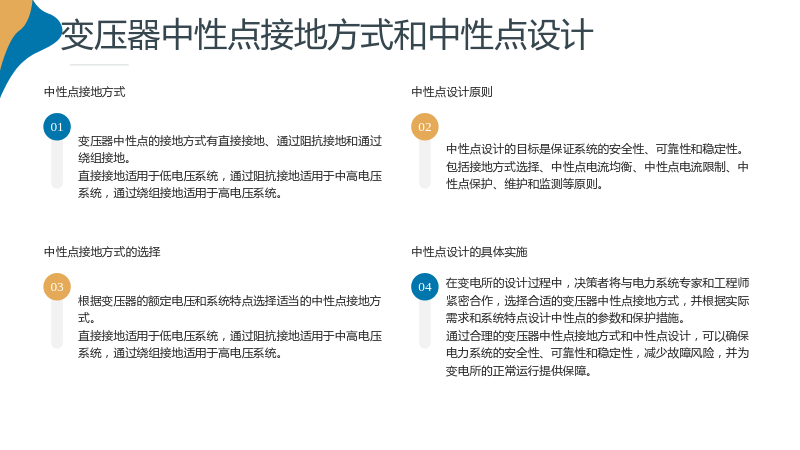

3.3 变压器中性点接地方式和中性点设计

3.3.1 中性点接地方式

• 变压器中性点的接地方式有直接接地、通过阻抗接地和通过绕组接地。
• 直接接地适用于低电压系统，通过阻抗接地适用于中高电压系统，通过绕组接地适用于高电压系统。

3.3.2 中性点设计原则

• 中性点设计的目标是保证系统的安全性、可靠性和稳定性。
• 包括接地方式选择、中性点电流均衡、中性点电流限制、中性点保护、维护和监测等原则。

3.3.3 中性点接地方式的选择

• 根据变压器的额定电压和系统特点选择适当的中性点接地方式。
• 直接接地适用于低电压系统，通过阻抗接地适用于中高电压系统，通过绕组接地适用于高电压系统。

3.3.4 中性点设计的具体实施

• 在变电所的设计过程中，决策者将与电力系统专家和工程师紧密合作，选择合适的变压器中性点接地方式，并根据实际需求和系统特点设计中性点的参数和保护措施。
• 通过合理的变压器中性点接地方式和中性点设计，可以确保电力系统的安全性、可靠性和稳定性，减少故障风险，并为变电所的正常运行提供保障。

无功补偿

4. 无功补偿

4.1 无功补偿的作用

• 无功补偿可以提高电力系统的功率因数，减少无功损耗，提高供电质量。
• 无功补偿可以改善电压质量，提高电网的稳定性和可靠性。
• 无功补偿可以提高变压器的效率，降低变压器的损耗。

4.2 无功补偿方式

4.2.1 串联电容补偿

• 串联电容补偿装置主要用于110KV及以下电网，用以减少线路电压降、降低受端电压波动，提高供电电压。
• 在闭合电网中，改善潮流分布，减少有功损耗。

4.2.2 并联电抗补偿

• 并联电抗补偿装置常接在主变压器的低压侧，用于改善功率因数，减少无功损耗。
• 并联电抗补偿装置可以提高电力系统的稳定性和可靠性，降低故障风险。

4.2.3 无功补偿的实施

• 在变电所的设计和运行过程中，需要根据实际情况选择合适无功补偿方式。
• 通过合理配置无功补偿装置，可以提高电力系统的运行效率和可靠性。

4.3 无功补偿的管理

• 在变电站的设计和运行过程中，需要对无功补偿进行有效的管理。
• 通过无功补偿管理，可以确保电力系统的稳定运行，提高供电质量。
• 无功补偿管理包括无功补偿装置的配置、运行、维护和优化等方面。

配电装置平面的设计

5. 配电装置平面设计

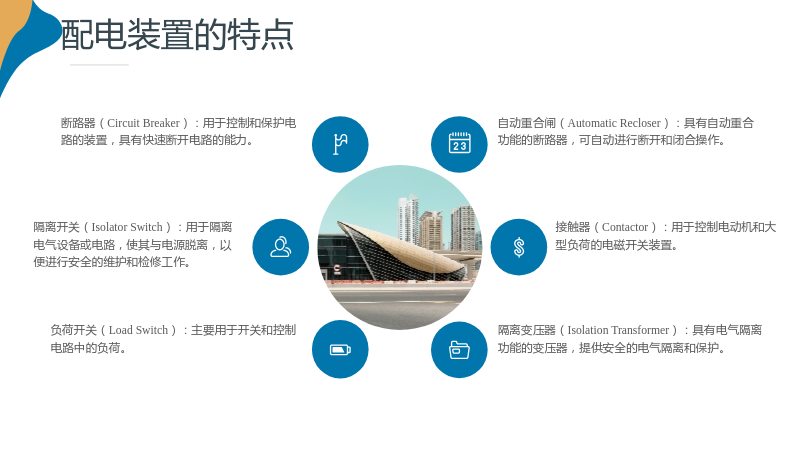

5.1 配电装置的特点

• 断路器（Circuit Breaker）：用于控制和保护电路的装置，具有快速断开电路的能力。
• 隔离开关（Isolator Switch）：用于隔离电气设备或电路，使其与电源脱离，以便进行安全的维护和检修工作。
• 负荷开关（Load Switch）：主要用于开关和控制电路中的负荷。
• 自动重合闸（Automatic Recloser）：具有自动重合功能的断路器，可自动进行断开和闭合操作。
• 接触器（Contactor）：用于控制电动机和大型负荷的电磁开关装置。
• 隔离变压器（Isolation Transformer）：具有电气隔离功能的变压器，提供安全的电气隔离和保护。

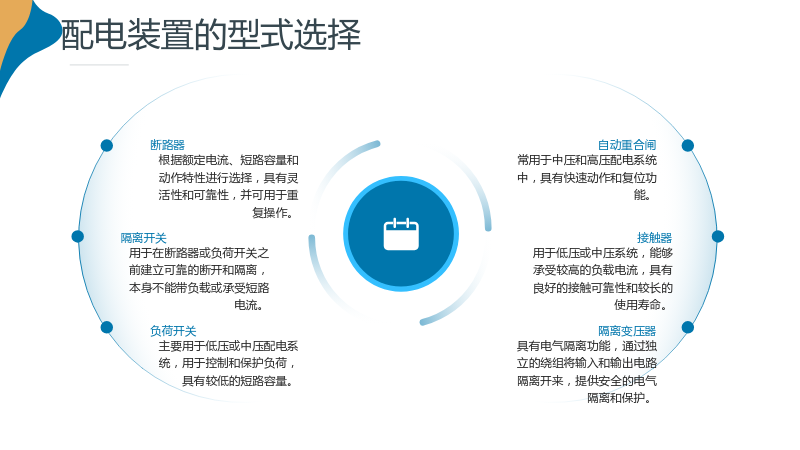

5.2 配电装置的型式选择

5.2.1 断路器

• 根据额定电流、短路容量和动作特性进行选择，具有灵活性和可靠性，并可用于重复操作。

5.2.2 隔离开关

• 用于在断路器或负荷开关之前建立可靠的断开和隔离，本身不能带负载或承受短路电流。

5.2.3 负荷开关

• 主要用于低压或中压配电系统，用于控制和保护负荷，具有较低的短路容量。

5.2.4 自动重合闸

• 常用于中压和高压配电系统中，具有快速动作和复位功能。

5.2.5 接触器

• 用于低压或中压系统，能够承受较高的负载电流，具有良好的接触可靠性和较长的使用寿命。

5.2.6 隔离变压器

• 具有电气隔离功能，通过独立的绕组将输入和输出电路隔离开来，提供安全的电气隔离和保护。

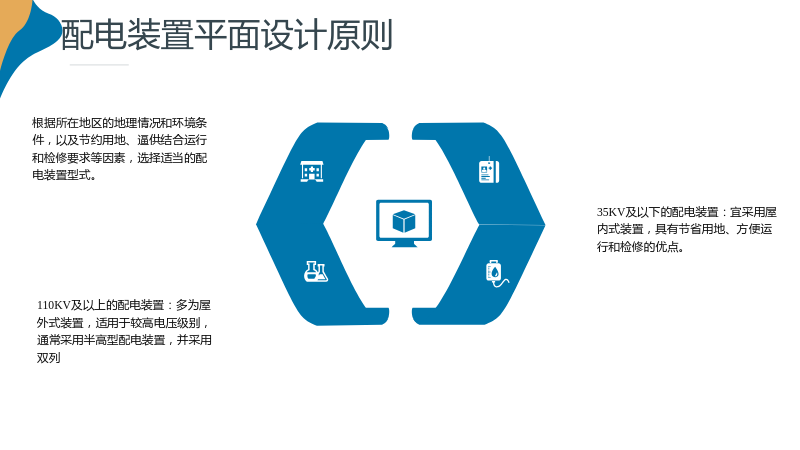

5.3 配电装置平面设计原则

• 根据所在地区的地理情况和环境条件，以及节约用地、逼供结合运行和检修要求等因素，选择适当的配电装置型式。
• 35KV及以下的配电装置：宜采用屋内式装置，具有节省用地、方便运行和检修的优点。
• 110KV及以上的配电装置：多为屋外式装置，适用于较高电压级别，通常采用半高型配电装置，并采用双列
