基于多传感器的麦克纳姆轮巡线小车控制程序设计

1. 绪论

1.1 课题的研究背景和意义

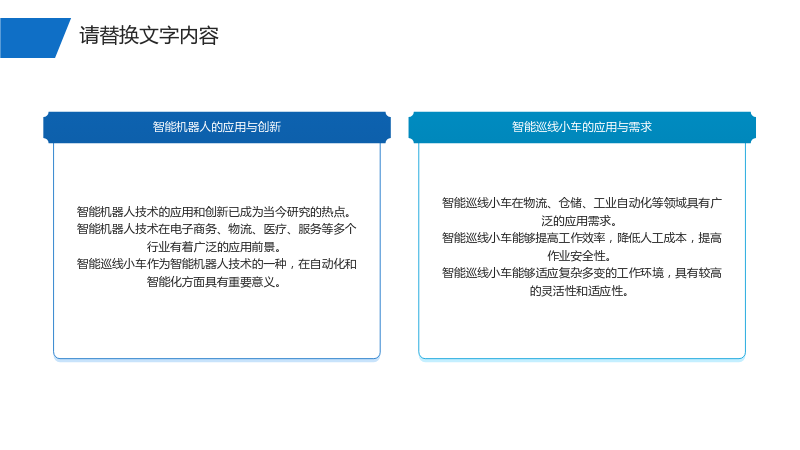

1.1.1 智能机器人的应用与创新

• 智能机器人技术的应用和创新已成为当今研究的热点。
• 智能机器人技术在电子商务、物流、医疗、服务等多个行业有着广泛的应用前景。
• 智能巡线小车作为智能机器人技术的一种，在自动化和智能化方面具有重要意义。

1.1.2 智能巡线小车的应用与需求

• 智能巡线小车在物流、仓储、工业自动化等领域具有广泛的应用需求。
• 智能巡线小车能够提高工作效率，降低人工成本，提高作业安全性。
• 智能巡线小车能够适应复杂多变的工作环境，具有较高的灵活性和适应性。

1.2 课题的研究现状和趋势

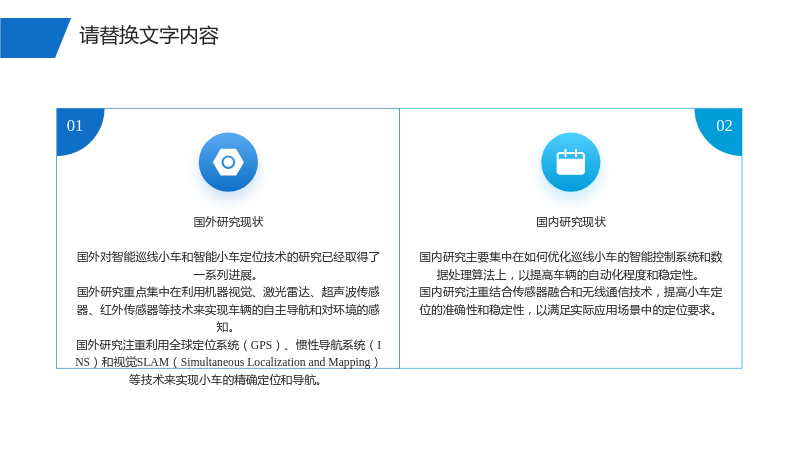

1.2.1 国外研究现状

• 国外对智能巡线小车和智能小车定位技术的研究已经取得了一系列进展。
• 国外研究重点集中在利用机器视觉、激光雷达、超声波传感器、红外传感器等技术来实现车辆的自主导航和对环境的感知。
• 国外研究注重利用全球定位系统（GPS）、惯性导航系统（INS）和视觉SLAM（Simultaneous Localization and Mapping）等技术来实现小车的精确定位和导航。

1.2.2 国内研究现状

• 国内研究主要集中在如何优化巡线小车的智能控制系统和数据处理算法上，以提高车辆的自动化程度和稳定性。
• 国内研究注重结合传感器融合和无线通信技术，提高小车定位的准确性和稳定性，以满足实际应用场景中的定位要求。

1.3 本文的设计内容与结构安排

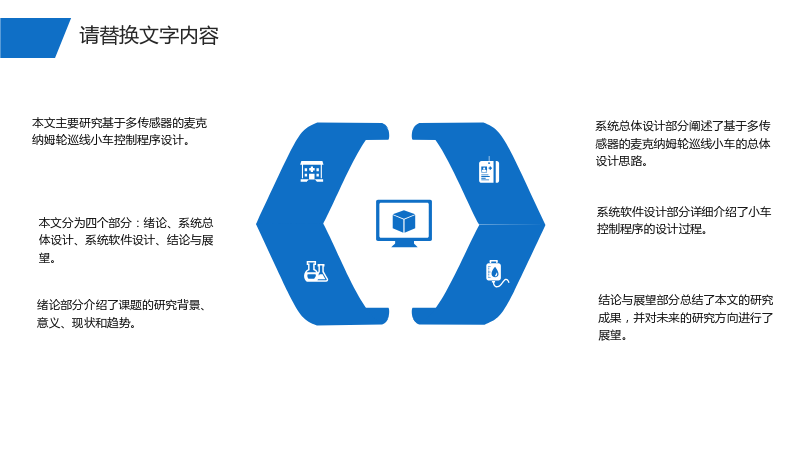

• 本文主要研究基于多传感器的麦克纳姆轮巡线小车控制程序设计。
• 本文分为四个部分：绪论、系统总体设计、系统软件设计、结论与展望。
• 绪论部分介绍了课题的研究背景、意义、现状和趋势。
• 系统总体设计部分阐述了基于多传感器的麦克纳姆轮巡线小车的总体设计思路。
• 系统软件设计部分详细介绍了小车控制程序的设计过程。
• 结论与展望部分总结了本文的研究成果，并对未来的研究方向进行了展望。

2. 系统总体设计

2.1 基于多传感器的麦克纳姆轮巡线小车总体设计

2.1.1 设计核心

• 基于多传感器的麦克纳姆轮巡线小车设计的核心是STM32微控制器。
• STM32微控制器负责收集和处理来自多个传感器的数据，协调各个模块的工作。
• STM32微控制器具有处理速度快、功耗低、成本效益高和适用范围广泛等特点，适用于智能巡线小车的设计。

2.1.2 设计框图

• 基于多传感器的麦克纳姆轮巡线小车设计包括电源模块、红外巡线模块、电机驱动模块和无线操控模块。
• 各模块通过STM32微控制器实现协同工作，实现小车的巡线、避障和无线控制等功能。

2.2 红外巡线分析与设计

2.2.1 红外传感器工作原理

• 红外传感器巡线的基本原理是利用物体表面的反射特性。
• 红外传感器发射红外光线，根据接收到的反射光信号来判断物体的位置和颜色。
• 黑线吸收大部分红外光，传感器接收到的光信号较弱，其他颜色的地面反射红外光，传感器接收到的信号较强。

2.2.2 红外传感器在小车中的应用

• 小车前端安装有四个红外传感器，用于检测黑线的位置。
• 传感器接收到的信号经过处理后，黑线对应的传感器输出低电平，其他表面对应的传感器输出高电平。
• 根据传感器输出的电平信号，主控芯片发出控制指令，通过电机驱动模块控制小车行进方向，实现巡线功能。

2.3 麦克纳姆轮底盘分析与设计

2.3.1 麦克纳姆轮的工作原理

• 麦克纳姆轮是一种特殊的轮子，轮子表面有多个斜向排列的滚筒。
• 这些滚筒赋予了车辆在水平面上全方位移动和旋转的能力，不依赖车辆本身的转向动作。
• 麦克纳姆轮使巡线小车能够在狭小的空间内灵活地进行前进、后退、侧向移动甚至是斜向移动，提高了小车在复杂环境中的机动性和适应性。

2.3.2 麦克纳姆轮底盘的设计

• 麦克纳姆轮底盘需要具有承载能力、稳定性以及适应不同地形的能力。
• 设计时需要综合考虑麦克纳姆轮的布局、驱动机制和控制策略，确保小车能够按照预定的路径和动作进行移动。

2.4 无线蓝牙通信分析设计

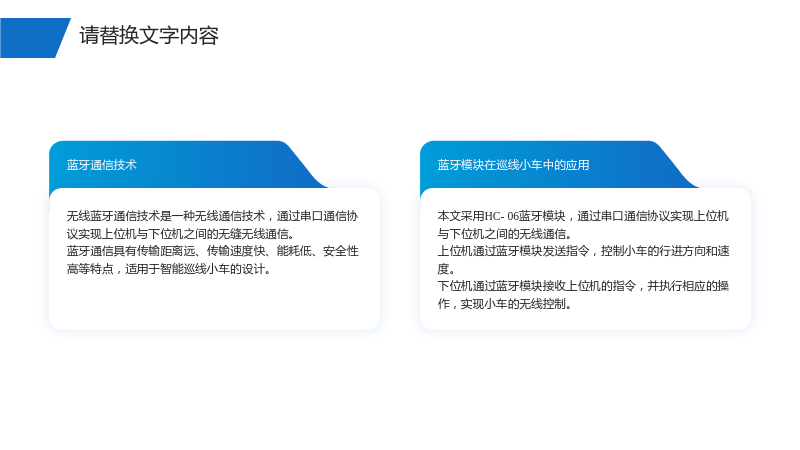

2.4.1 蓝牙通信技术

• 无线蓝牙通信技术是一种无线通信技术，通过串口通信协议实现上位机与下位机之间的无缝无线通信。
• 蓝牙通信具有传输距离远、传输速度快、能耗低、安全性高等特点，适用于智能巡线小车的设计。

2.4.2 蓝牙模块在巡线小车中的应用

• 本文采用HC-06蓝牙模块，通过串口通信协议实现上位机与下位机之间的无线通信。
• 上位机通过蓝牙模块发送指令，控制小车的行进方向和速度。
• 下位机通过蓝牙模块接收上位机的指令，并执行相应的操作，实现小车的无线控制。

3. 系统软件设计

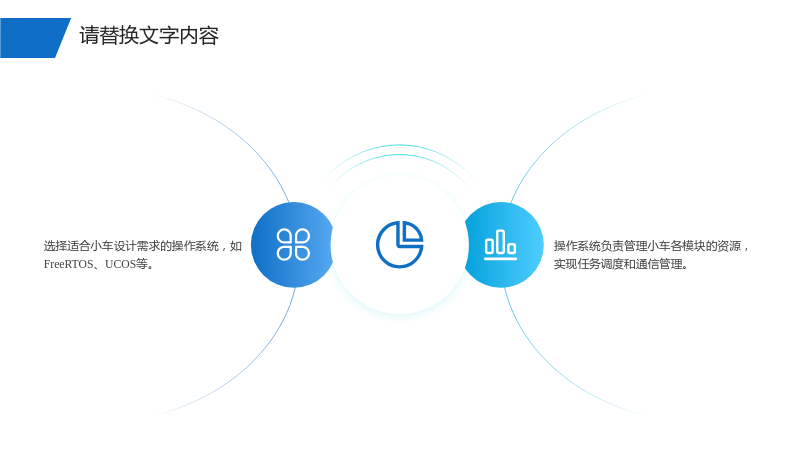

3.1 操作系统选取

• 选择适合小车设计需求的操作系统，如FreeRTOS、UCOS等。
• 操作系统负责管理小车各模块的资源，实现任务调度和通信管理。

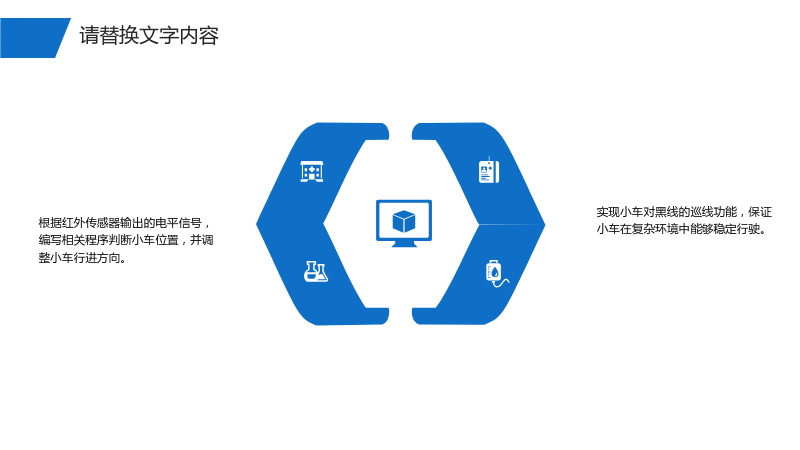

3.2 红外巡线控制程序设计

• 根据红外传感器输出的电平信号，编写相关程序判断小车位置，并调整小车行进方向。
• 实现小车对黑线的巡线功能，保证小车在复杂环境中能够稳定行驶。

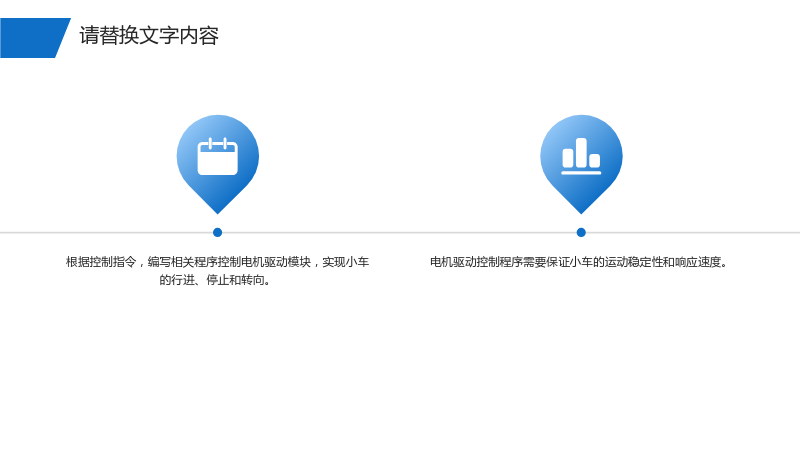

3.3 电机驱动控制程序设计

• 根据控制指令，编写相关程序控制电机驱动模块，实现小车的行进、停止和转向。
• 电机驱动控制程序需要保证小车的运动稳定性和响应速度。

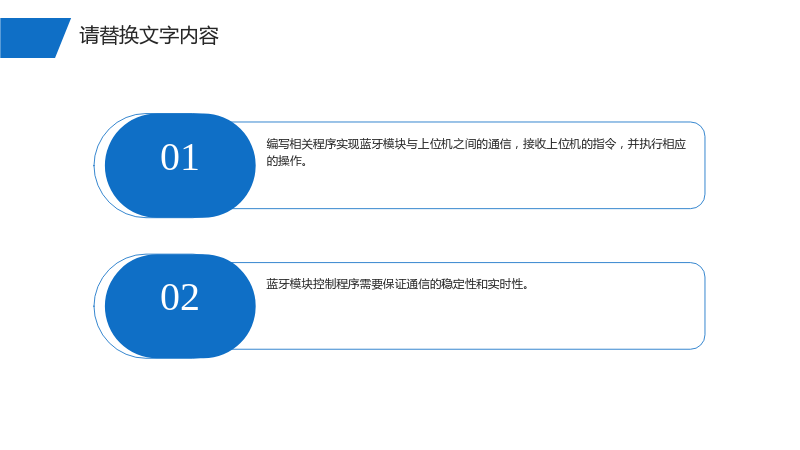

3.4 蓝牙模块控制程序设计

• 编写相关程序实现蓝牙模块与上位机之间的通信，接收上位机的指令，并执行相应的操作。
• 蓝牙模块控制程序需要保证通信的稳定性和实时性。

3.5 仿真及结果呈现

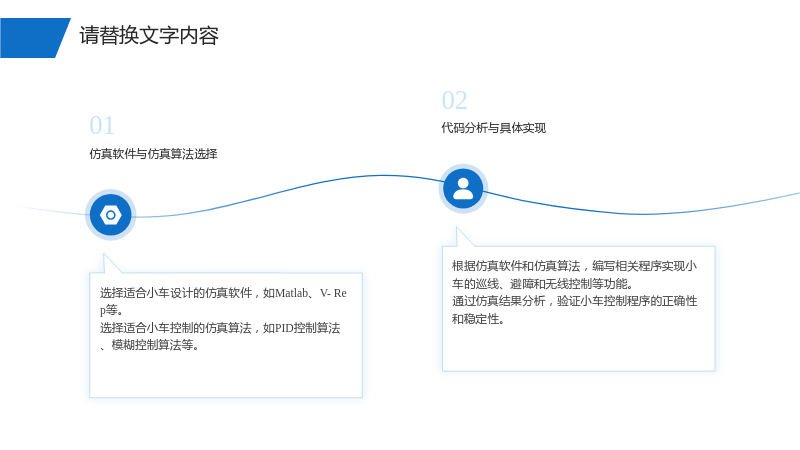

3.5.1 仿真软件与仿真算法选择

• 选择适合小车设计的仿真软件，如Matlab、V-Rep等。
• 选择适合小车控制的仿真算法，如PID控制算法、模糊控制算法等。

3.5.2 代码分析与具体实现

• 根据仿真软件和仿真算法，编写相关程序实现小车的巡线、避障和无线控制等功能。
• 通过仿真结果分析，验证小车控制程序的正确性和稳定性。

4. 结论与展望

• 本文通过对基于多传感器的麦克纳姆轮巡线小车控制程序的设计与实现，验证了该技术的可行性和有效性。
• 多传感器融合技术提高了小车的环境感知能力和定位精度，实现了小车在复杂环境中的稳定行驶。
• 无线蓝牙通信技术实现了上位机与下位机之间的无缝无线通信，提高了小车的控制灵活性和响应速度。
• 本文的研究成果为智能巡线小车在自动化和智能化方面提供了有益的参考，具有一定的实际应用价值。
• 未来的研究可以进一步优化小车的控制算法，提高小车的自主导航能力和智能水平。
• 此外，还可以探索小车在其他应用场景中的实际应用，如物流、仓储、工业自动化等，以拓展小车的应用范围和市场空间。
