基于多传感器的麦克纳姆轮巡线小车控制程序设计

1. 引言

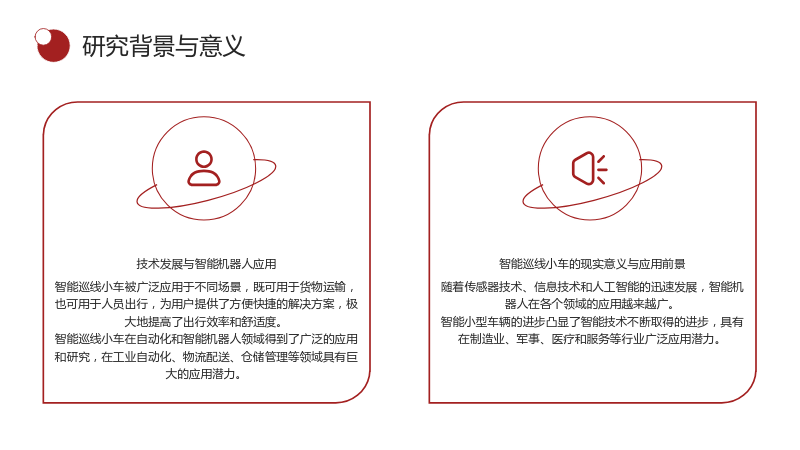

1.1 研究背景与意义

1.1.1 技术发展与智能机器人应用

• 随着传感器技术、信息技术和人工智能的迅速发展，智能机器人在各个领域的应用越来越广。
• 智能小型车辆的进步凸显了智能技术不断取得的进步，具有在制造业、军事、医疗和服务等行业广泛应用潜力。

1.1.2 智能巡线小车的现实意义与应用前景

• 智能巡线小车被广泛应用于不同场景，既可用于货物运输，也可用于人员出行，为用户提供了方便快捷的解决方案，极大地提高了出行效率和舒适度。
• 智能巡线小车在自动化和智能机器人领域得到了广泛的应用和研究，在工业自动化、物流配送、仓储管理等领域具有巨大的应用潜力。

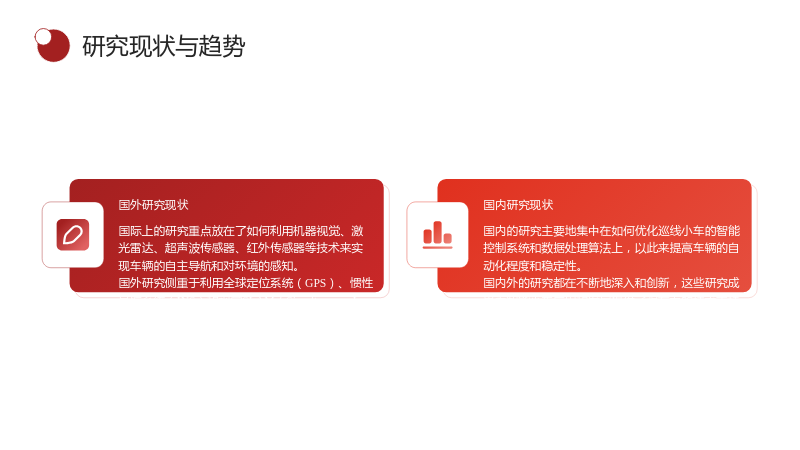

1.2 研究现状与趋势

1.2.1 国外研究现状

• 国际上的研究重点放在了如何利用机器视觉、激光雷达、超声波传感器、红外传感器等技术来实现车辆的自主导航和对环境的感知。
• 国外研究侧重于利用全球定位系统（GPS）、惯性导航系统（INS）和视觉SLAM（Simultaneous Localization and Mapping）等技术来实现小车的精确定位和导航。

1.2.2 国内研究现状

• 国内的研究主要地集中在如何优化巡线小车的智能控制系统和数据处理算法上，以此来提高车辆的自动化程度和稳定性。
• 国内外的研究都在不断地深入和创新，这些研究成果为智能小车应用和发展提供了强有力的技术支持，推动了相关行业的进步和革新。

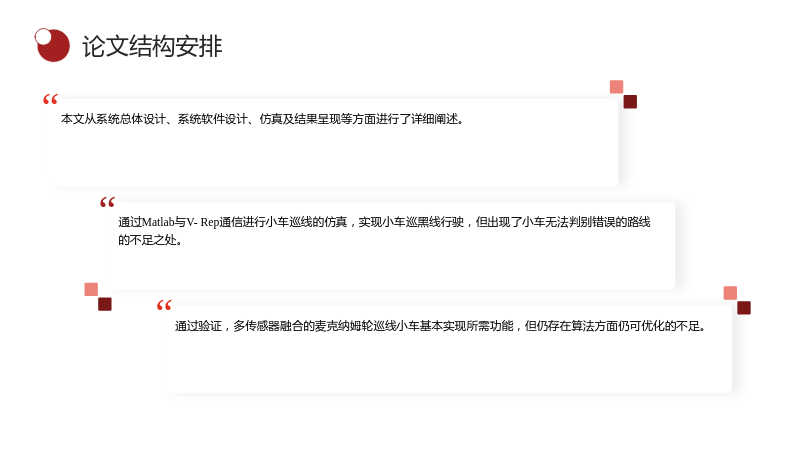

1.3 论文结构安排

• 本文从系统总体设计、系统软件设计、仿真及结果呈现等方面进行了详细阐述。
• 通过Matlab与V-Rep通信进行小车巡线的仿真，实现小车巡黑线行驶，但出现了小车无法判别错误的路线的不足之处。
• 通过验证，多传感器融合的麦克纳姆轮巡线小车基本实现所需功能，但仍存在算法方面仍可优化的不足。

2. 系统总体设计

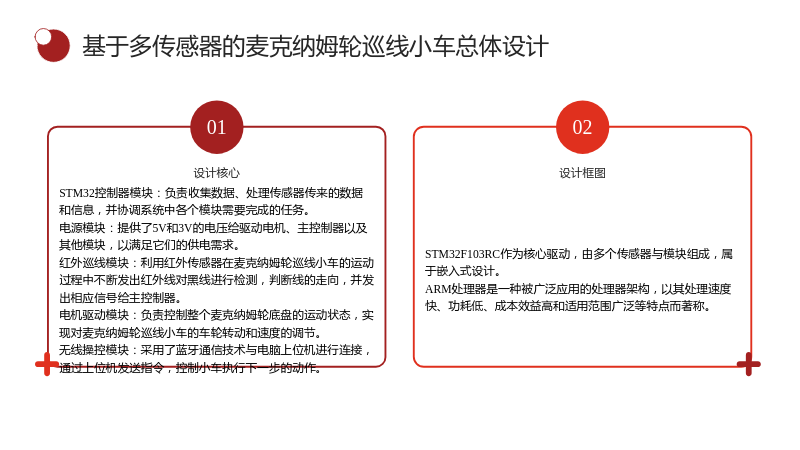

2.1 基于多传感器的麦克纳姆轮巡线小车总体设计

2.1.1 设计核心

• STM32F103RC作为核心驱动，由多个传感器与模块组成，属于嵌入式设计。
• ARM处理器是一种被广泛应用的处理器架构，以其处理速度快、功耗低、成本效益高和适用范围广泛等特点而著称。

2.1.2 设计框图

• STM32控制器模块：负责收集数据、处理传感器传来的数据和信息，并协调系统中各个模块需要完成的任务。
• 电源模块：提供了5V和3V的电压给驱动电机、主控制器以及其他模块，以满足它们的供电需求。
• 红外巡线模块：利用红外传感器在麦克纳姆轮巡线小车的运动过程中不断发出红外线对黑线进行检测，判断线的走向，并发出相应信号给主控制器。
• 电机驱动模块：负责控制整个麦克纳姆轮底盘的运动状态，实现对麦克纳姆轮巡线小车的车轮转动和速度的调节。
• 无线操控模块：采用了蓝牙通信技术与电脑上位机进行连接，通过上位机发送指令，控制小车执行下一步的动作。

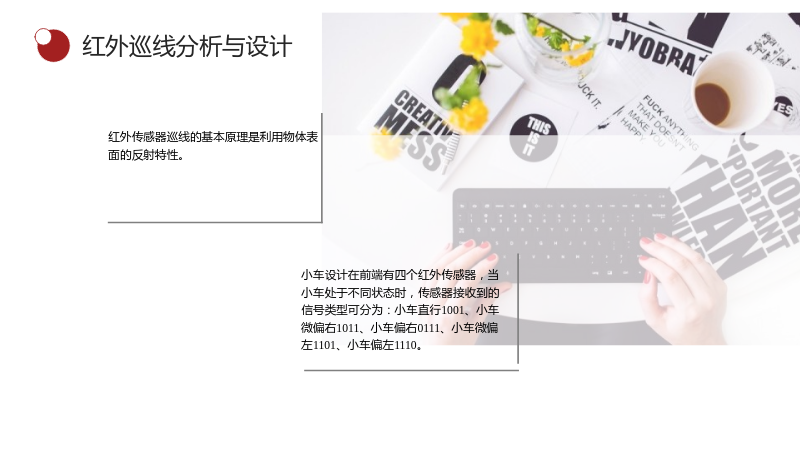

2.2 红外巡线分析与设计

• 红外传感器巡线的基本原理是利用物体表面的反射特性。
• 小车设计在前端有四个红外传感器，当小车处于不同状态时，传感器接收到的信号类型可分为：小车直行1001、小车微偏右1011、小车偏右0111、小车微偏左1101、小车偏左1110。

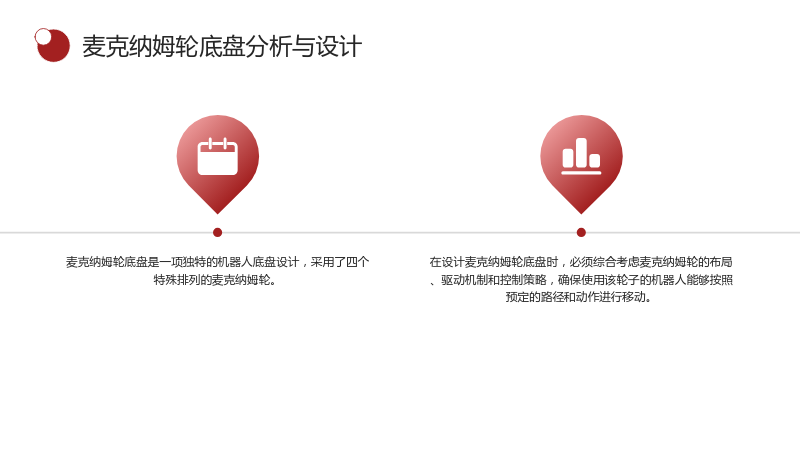

2.3 麦克纳姆轮底盘分析与设计

• 麦克纳姆轮底盘是一项独特的机器人底盘设计，采用了四个特殊排列的麦克纳姆轮。
• 在设计麦克纳姆轮底盘时，必须综合考虑麦克纳姆轮的布局、驱动机制和控制策略，确保使用该轮子的机器人能够按照预定的路径和动作进行移动。

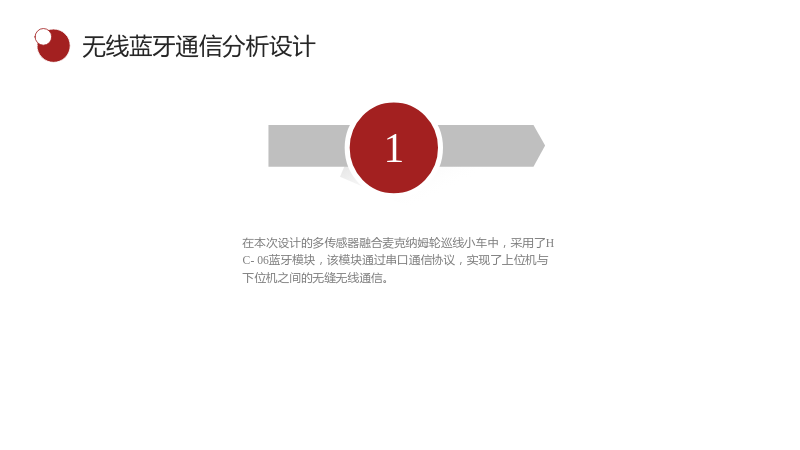

2.4 无线蓝牙通信分析设计

• 在本次设计的多传感器融合麦克纳姆轮巡线小车中，采用了HC-06蓝牙模块，该模块通过串口通信协议，实现了上位机与下位机之间的无缝无线通信。

3. 系统软件设计

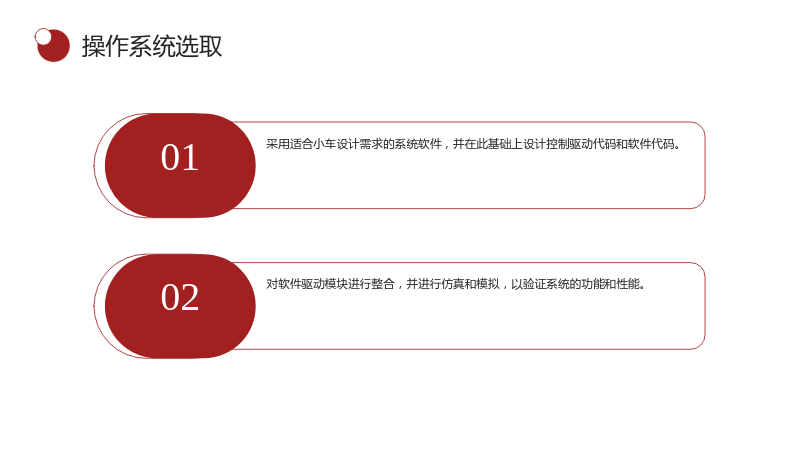

3.1 操作系统选取

• 采用适合小车设计需求的系统软件，并在此基础上设计控制驱动代码和软件代码。
• 对软件驱动模块进行整合，并进行仿真和模拟，以验证系统的功能和性能。

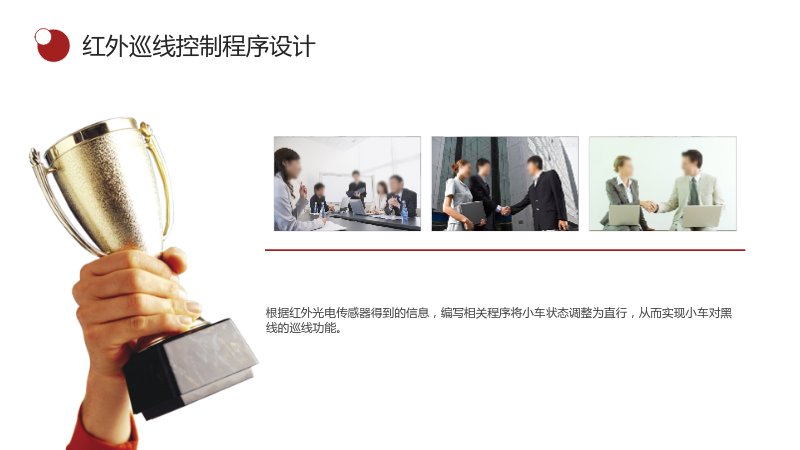

3.2 红外巡线控制程序设计

• 根据红外光电传感器得到的信息，编写相关程序将小车状态调整为直行，从而实现小车对黑线的巡线功能。

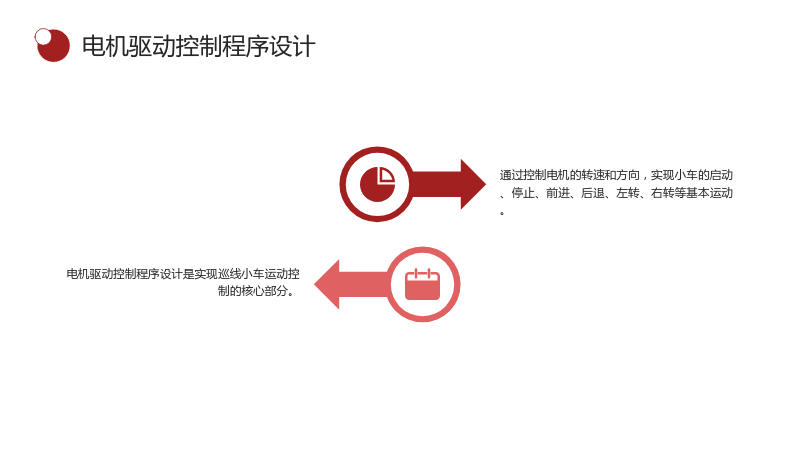

3.3 电机驱动控制程序设计

• 电机驱动控制程序设计是实现巡线小车运动控制的核心部分。
• 通过控制电机的转速和方向，实现小车的启动、停止、前进、后退、左转、右转等基本运动。

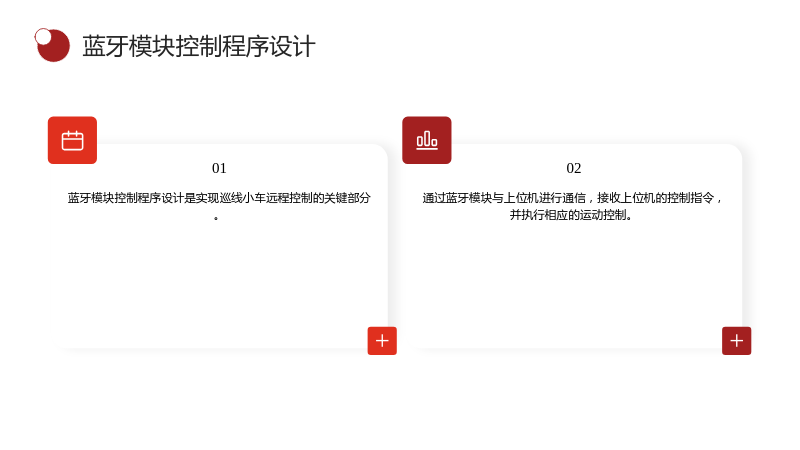

3.4 蓝牙模块控制程序设计

• 蓝牙模块控制程序设计是实现巡线小车远程控制的关键部分。
• 通过蓝牙模块与上位机进行通信，接收上位机的控制指令，并执行相应的运动控制。

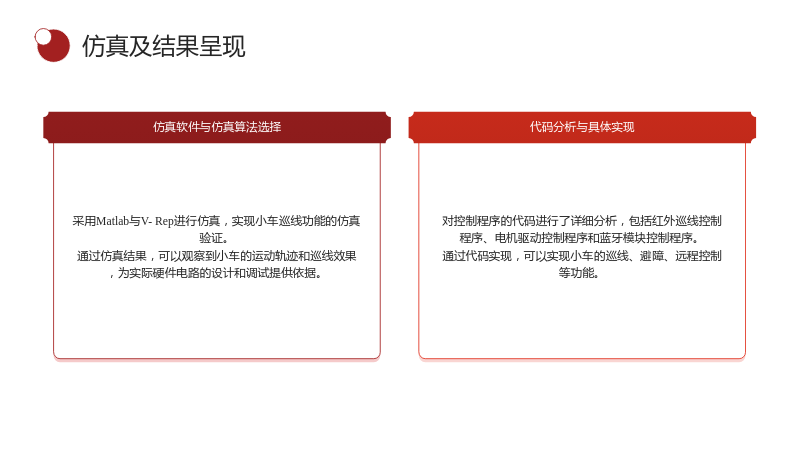

3.5 仿真及结果呈现

3.5.1 仿真软件与仿真算法选择

• 采用Matlab与V-Rep进行仿真，实现小车巡线功能的仿真验证。
• 通过仿真结果，可以观察到小车的运动轨迹和巡线效果，为实际硬件电路的设计和调试提供依据。

3.5.2 代码分析与具体实现

• 对控制程序的代码进行了详细分析，包括红外巡线控制程序、电机驱动控制程序和蓝牙模块控制程序。
• 通过代码实现，可以实现小车的巡线、避障、远程控制等功能。

4. 结论与展望

• 对所做的设计进行了总结，并展望未来。
• 随着技术的不断进步和应用场景的不断扩展，多传感器融合的麦克纳姆轮巡线小车将在各行各业中发挥越来越重要的作用。
• 未来，可以进一步优化控制算法，提高小车的巡线精度和稳定性。
• 此外，还可以扩展小车的功能，例如增加视觉识别、自主导航等，使小车具备更高级的自主行为和智能化水平。

"""
