某工厂35kV降压变电站电气部分设计

1. 工程概述

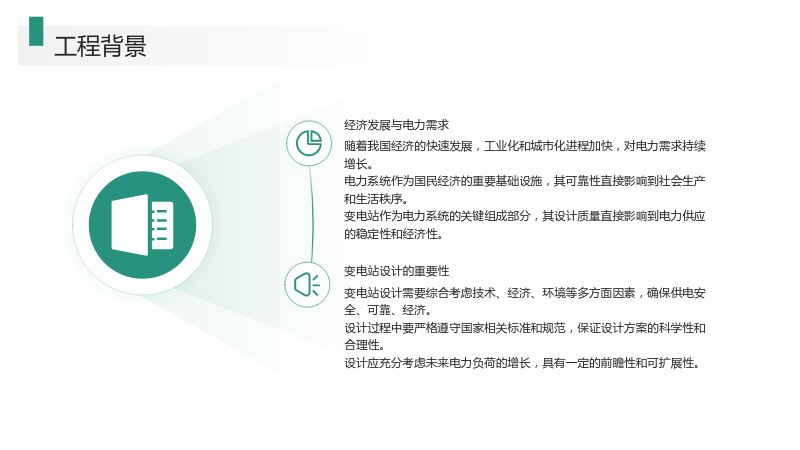

1.1 工程背景

1.1.1 经济发展与电力需求

• 随着我国经济的快速发展，工业化和城市化进程加快，对电力需求持续增长。
• 电力系统作为国民经济的重要基础设施，其可靠性直接影响到社会生产和生活秩序。
• 变电站作为电力系统的关键组成部分，其设计质量直接影响到电力供应的稳定性和经济性。

1.1.2 变电站设计的重要性

• 变电站设计需要综合考虑技术、经济、环境等多方面因素，确保供电安全、可靠、经济。
• 设计过程中要严格遵守国家相关标准和规范，保证设计方案的科学性和合理性。
• 设计应充分考虑未来电力负荷的增长，具有一定的前瞻性和可扩展性。

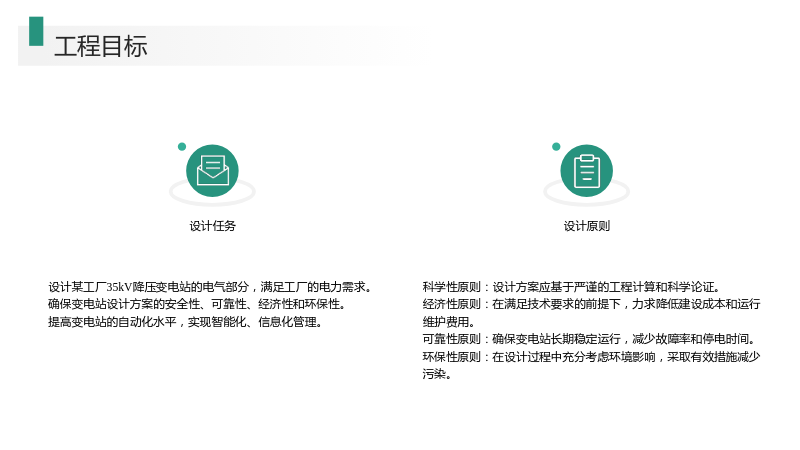

1.2 工程目标

1.2.1 设计任务

• 设计某工厂35kV降压变电站的电气部分，满足工厂的电力需求。
• 确保变电站设计方案的安全性、可靠性、经济性和环保性。
• 提高变电站的自动化水平，实现智能化、信息化管理。

1.2.2 设计原则

• 科学性原则：设计方案应基于严谨的工程计算和科学论证。
• 经济性原则：在满足技术要求的前提下，力求降低建设成本和运行维护费用。
• 可靠性原则：确保变电站长期稳定运行，减少故障率和停电时间。
• 环保性原则：在设计过程中充分考虑环境影响，采取有效措施减少污染。

2. 负荷计算

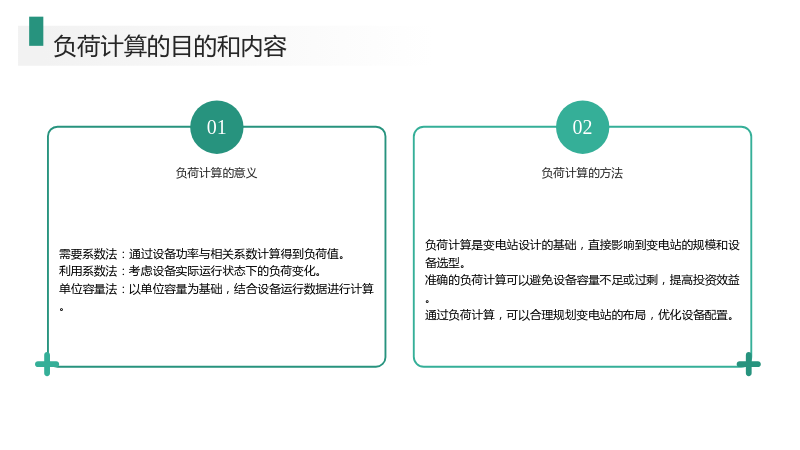

2.1 负荷计算的目的和内容

2.1.1 负荷计算的意义

• 负荷计算是变电站设计的基础，直接影响到变电站的规模和设备选型。
• 准确的负荷计算可以避免设备容量不足或过剩，提高投资效益。
• 通过负荷计算，可以合理规划变电站的布局，优化设备配置。

2.1.2 负荷计算的方法

• 需要系数法：通过设备功率与相关系数计算得到负荷值。
• 利用系数法：考虑设备实际运行状态下的负荷变化。
• 单位容量法：以单位容量为基础，结合设备运行数据进行计算。

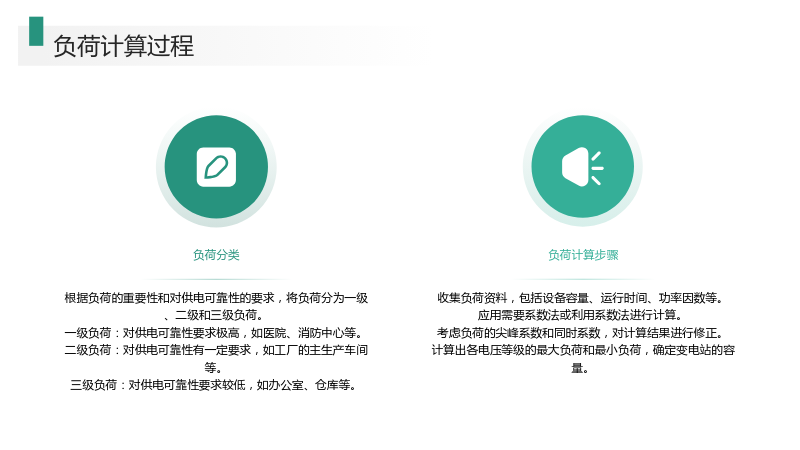

2.2 负荷计算过程

2.2.1 负荷分类

• 根据负荷的重要性和对供电可靠性的要求，将负荷分为一级、二级和三级负荷。
• 一级负荷：对供电可靠性要求极高，如医院、消防中心等。
• 二级负荷：对供电可靠性有一定要求，如工厂的主生产车间等。
• 三级负荷：对供电可靠性要求较低，如办公室、仓库等。

2.2.2 负荷计算步骤

• 收集负荷资料，包括设备容量、运行时间、功率因数等。
• 应用需要系数法或利用系数法进行计算。
• 考虑负荷的尖峰系数和同时系数，对计算结果进行修正。
• 计算出各电压等级的最大负荷和最小负荷，确定变电站的容量。

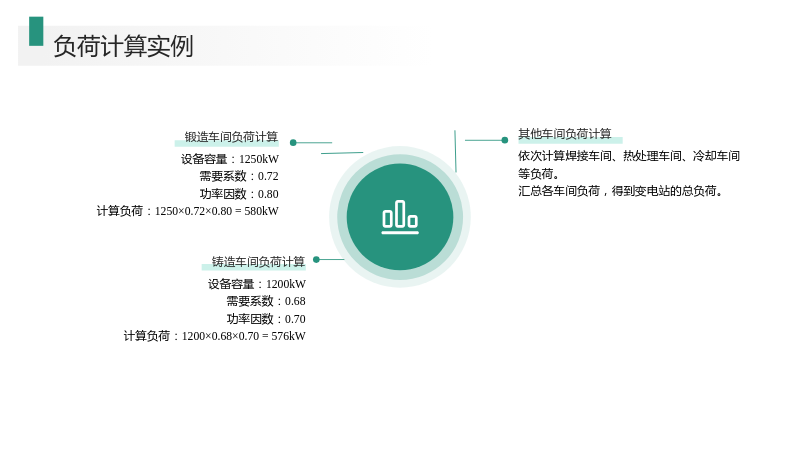

2.3 负荷计算实例

2.3.1 锻造车间负荷计算

• 设备容量：1250kW
• 需要系数：0.72
• 功率因数：0.80
• 计算负荷：1250×0.72×0.80 = 580kW

2.3.2 铸造车间负荷计算

• 设备容量：1200kW
• 需要系数：0.68
• 功率因数：0.70
• 计算负荷：1200×0.68×0.70 = 576kW

2.3.3 其他车间负荷计算

• 依次计算焊接车间、热处理车间、冷却车间等负荷。
• 汇总各车间负荷，得到变电站的总负荷。

3. 主变压器选择

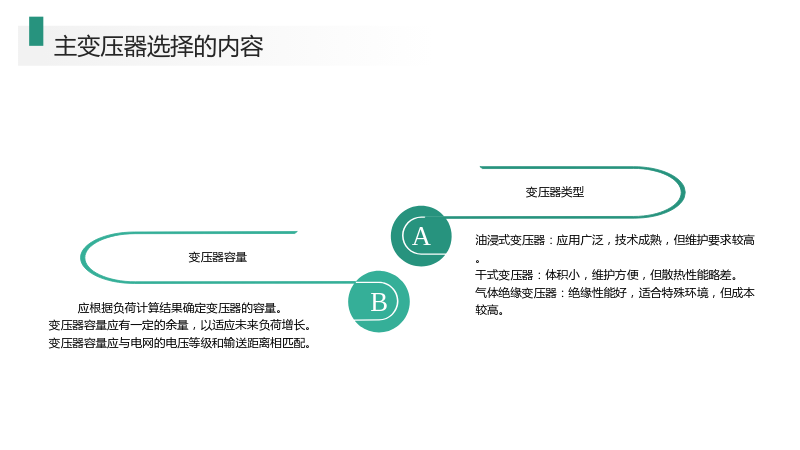

3.1 主变压器选择的内容

3.1.1 变压器类型

• 油浸式变压器：应用广泛，技术成熟，但维护要求较高。
• 干式变压器：体积小，维护方便，但散热性能略差。
• 气体绝缘变压器：绝缘性能好，适合特殊环境，但成本较高。

3.1.2 变压器容量

• 应根据负荷计算结果确定变压器的容量。
• 变压器容量应有一定的余量，以适应未来负荷增长。
• 变压器容量应与电网的电压等级和输送距离相匹配。

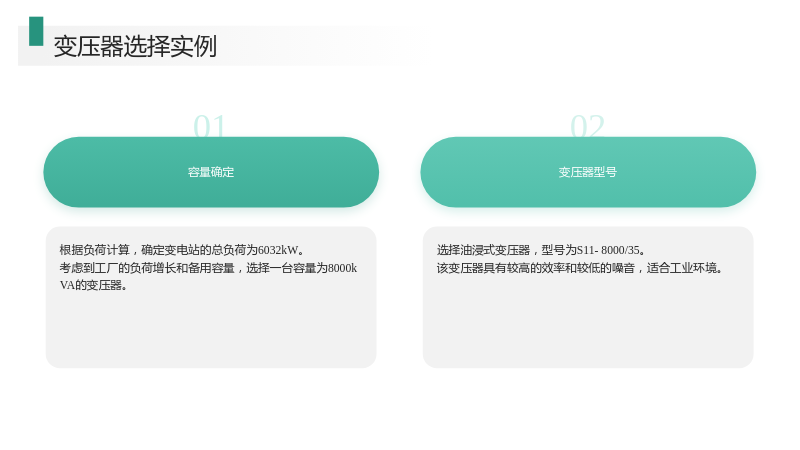

3.2 变压器选择实例

3.2.1 容量确定

• 根据负荷计算，确定变电站的总负荷为6032kW。
• 考虑到工厂的负荷增长和备用容量，选择一台容量为8000kVA的变压器。

3.2.2 变压器型号

• 选择油浸式变压器，型号为S11-8000/35。
• 该变压器具有较高的效率和较低的噪音，适合工业环境。

4. 电气主接线选择

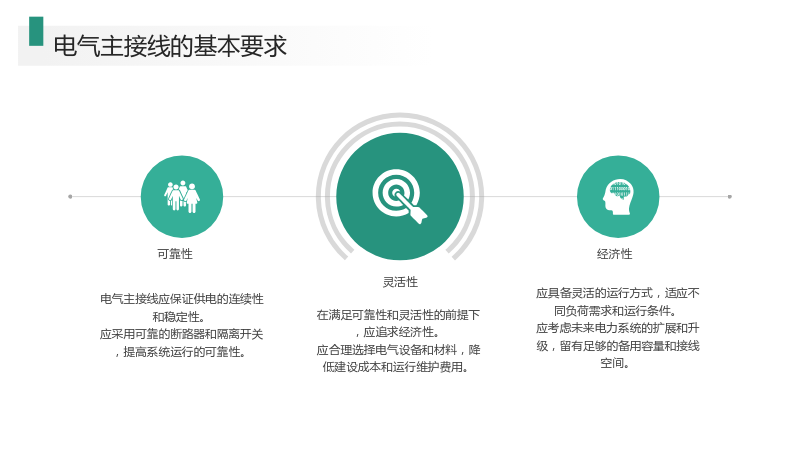

4.1 电气主接线的基本要求

4.1.1 可靠性

• 电气主接线应保证供电的连续性和稳定性。
• 应采用可靠的断路器和隔离开关，提高系统运行的可靠性。

4.1.2 灵活性

• 应具备灵活的运行方式，适应不同负荷需求和运行条件。
• 应考虑未来电力系统的扩展和升级，留有足够的备用容量和接线空间。

4.1.3 经济性

• 在满足可靠性和灵活性的前提下，应追求经济性。
• 应合理选择电气设备和材料，降低建设成本和运行维护费用。

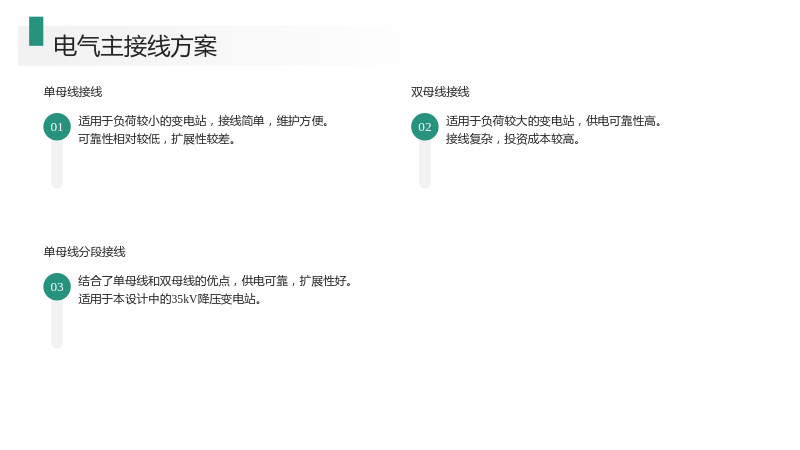

4.2 电气主接线方案

4.2.1 单母线接线

• 适用于负荷较小的变电站，接线简单，维护方便。
• 可靠性相对较低，扩展性较差。

4.2.2 双母线接线

• 适用于负荷较大的变电站，供电可靠性高。
• 接线复杂，投资成本较高。

4.2.3 单母线分段接线

• 结合了单母线和双母线的优点，供电可靠，扩展性好。
• 适用于本设计中的35kV降压变电站。

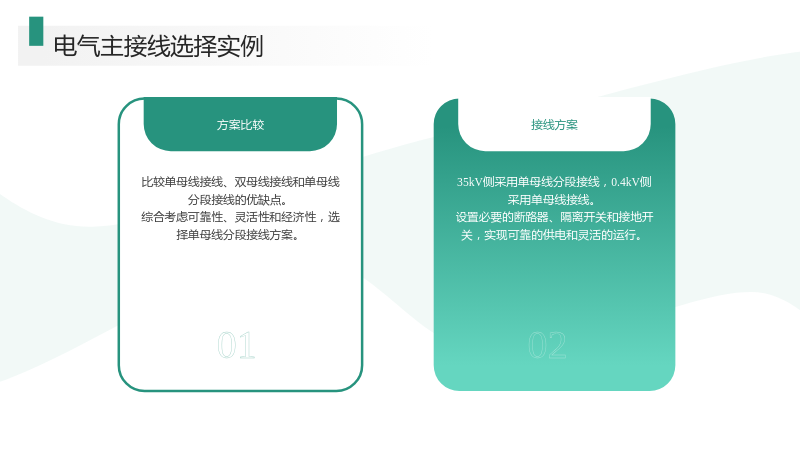

4.3 电气主接线选择实例

4.3.1 方案比较

• 比较单母线接线、双母线接线和单母线分段接线的优缺点。
• 综合考虑可靠性、灵活性和经济性，选择单母线分段接线方案。

4.3.2 接线方案

• 35kV侧采用单母线分段接线，0.4kV侧采用单母线接线。
• 设置必要的断路器、隔离开关和接地开关，实现可靠的供电和灵活的运行。

5. 短路电流计算

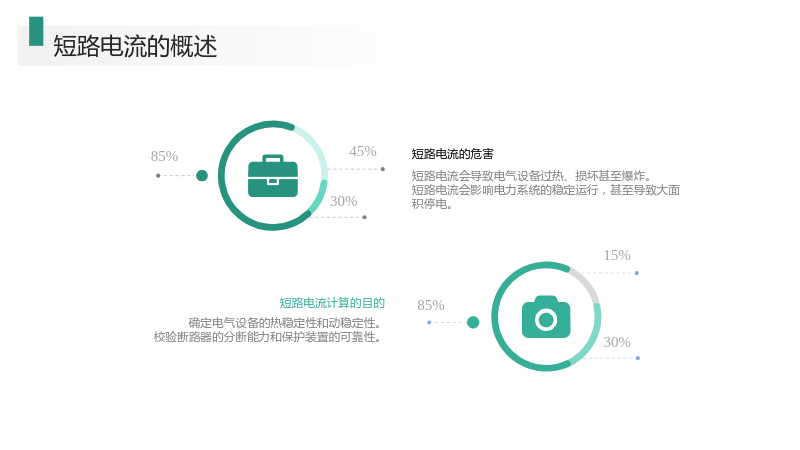

5.1 短路电流的概述

5.1.1 短路电流的危害

• 短路电流会导致电气设备过热、损坏甚至爆炸。
• 短路电流会影响电力系统的稳定运行，甚至导致大面积停电。

5.1.2 短路电流计算的目的

• 确定电气设备的热稳定性和动稳定性。
• 校验断路器的分断能力和保护装置的可靠性。

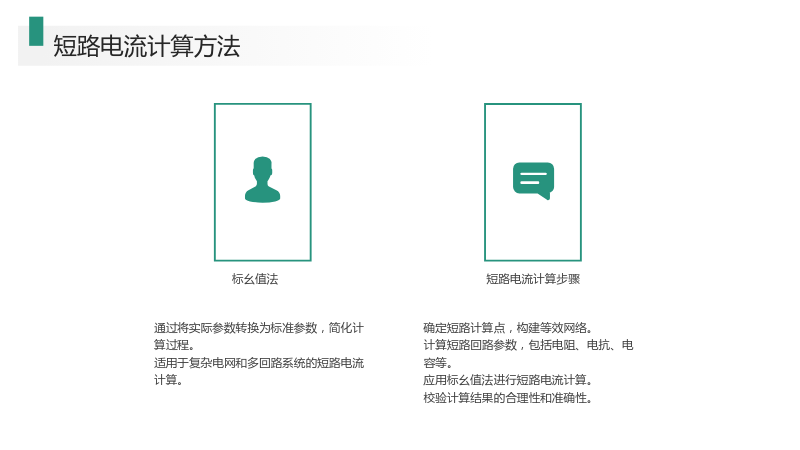

5.2 短路电流计算方法

5.2.1 标幺值法

• 通过将实际参数转换为标准参数，简化计算过程。
• 适用于复杂电网和多回路系统的短路电流计算。

5.2.2 短路电流计算步骤

• 确定短路计算点，构建等效网络。
• 计算短路回路参数，包括电阻、电抗、电容等。
• 应用标幺值法进行短路电流计算。
• 校验计算结果的合理性和准确性。

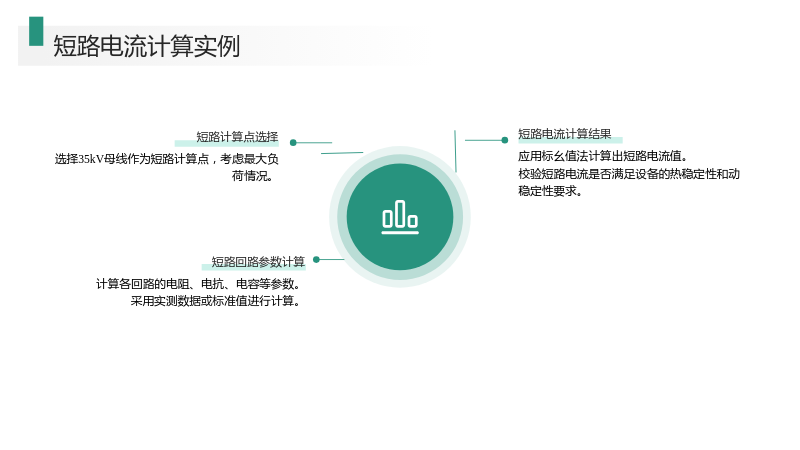

5.3 短路电流计算实例

5.3.1 短路计算点选择

• 选择35kV母线作为短路计算点，考虑最大负荷情况。

5.3.2 短路回路参数计算

• 计算各回路的电阻、电抗、电容等参数。
• 采用实测数据或标准值进行计算。

5.3.3 短路电流计算结果

• 应用标幺值法计算出短路电流值。
• 校验短路电流是否满足设备的热稳定性和动稳定性要求。

6. 电气设备选择

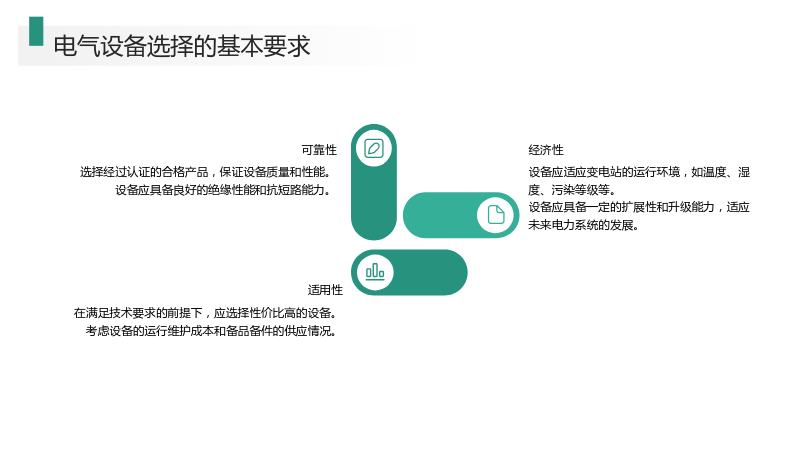

6.1 电气设备选择的基本要求

6.1.1 可靠性

• 选择经过认证的合格产品，保证设备质量和性能。
• 设备应具备良好的绝缘性能和抗短路能力。

6.1.2 经济性

• 在满足技术要求的前提下，应选择性价比高的设备。
• 考虑设备的运行维护成本和备品备件的供应情况。

6.1.3 适用性

• 设备应适应变电站的运行环境，如温度、湿度、污染等级等。
• 设备应具备一定的扩展性和升级能力，适应未来电力系统的发展。

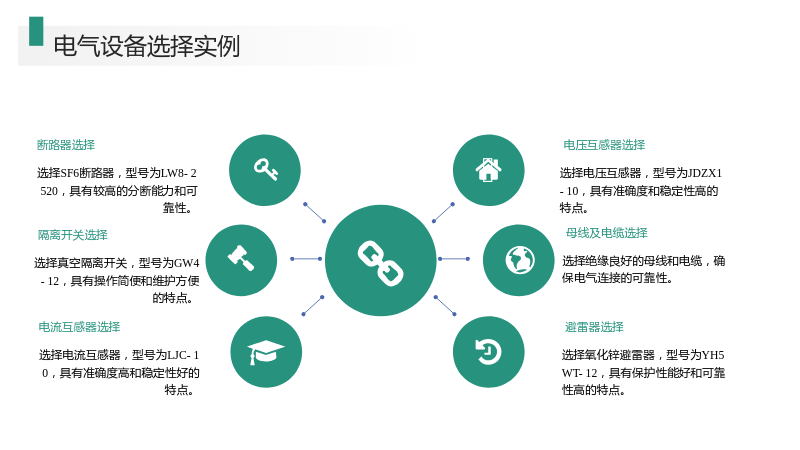

6.2 电气设备选择实例

6.2.1 断路器选择

• 选择SF6断路器，型号为LW8-2520，具有较高的分断能力和可靠性。

6.2.2 隔离开关选择

• 选择真空隔离开关，型号为GW4-12，具有操作简便和维护方便的特点。

6.2.3 电流互感器选择

• 选择电流互感器，型号为LJC-10，具有准确度高和稳定性好的特点。

6.2.4 电压互感器选择

• 选择电压互感器，型号为JDZX1-10，具有准确度和稳定性高的特点。

6.2.5 母线及电缆选择

• 选择绝缘良好的母线和电缆，确保电气连接的可靠性。

6.2.6 避雷器选择

• 选择氧化锌避雷器，型号为YH5WT-12，具有保护性能好和可靠性高的特点。

7. 防雷接地设计

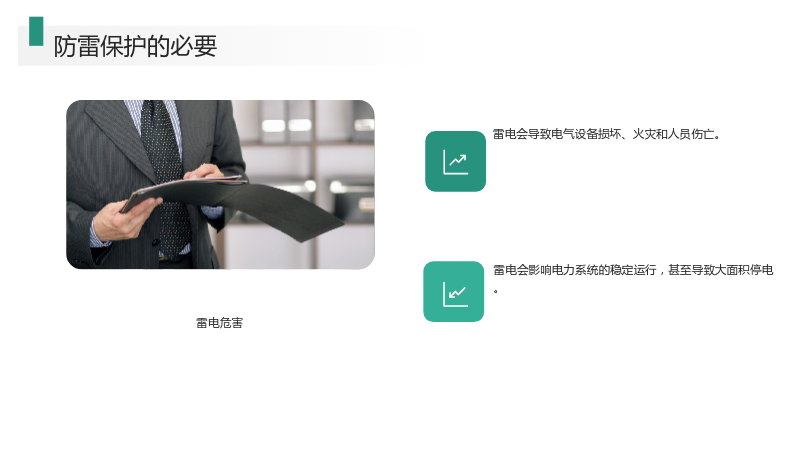

7.1 防雷保护的必要

7.1.1 雷电危害

• 雷电会导致电气设备损坏、火灾和人员伤亡。
• 雷电会影响电力系统的稳定运行，甚至导致大面积停电。
