羽毛球收集整理器的设计与实现

1. 项目背景与意义

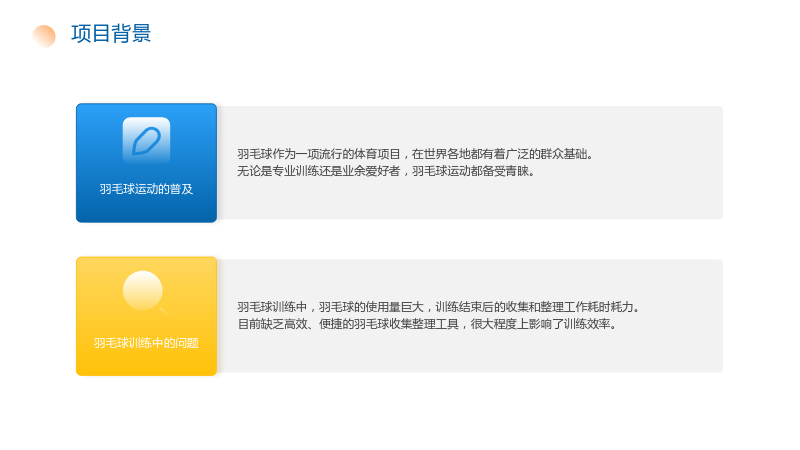

1.1 项目背景

1.1.1 羽毛球运动的普及

• 羽毛球作为一项流行的体育项目，在世界各地都有着广泛的群众基础。
• 无论是专业训练还是业余爱好者，羽毛球运动都备受青睐。

1.1.2 羽毛球训练中的问题

• 羽毛球训练中，羽毛球的使用量巨大，训练结束后的收集和整理工作耗时耗力。
• 目前缺乏高效、便捷的羽毛球收集整理工具，很大程度上影响了训练效率。

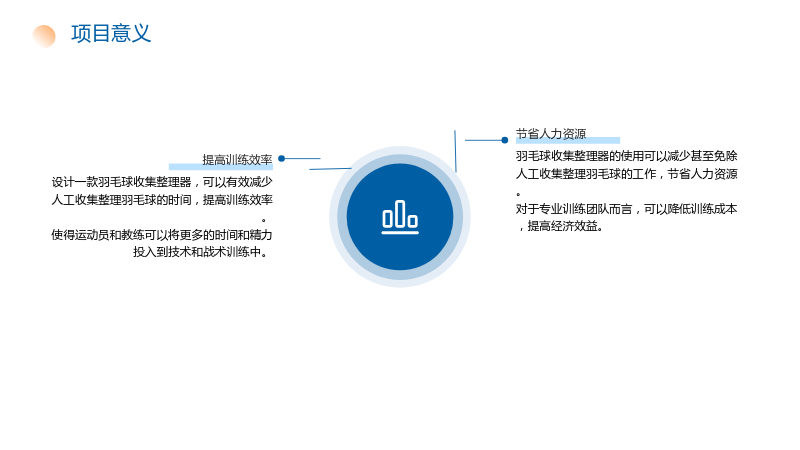

1.2 项目意义

1.2.1 提高训练效率

• 设计一款羽毛球收集整理器，可以有效减少人工收集整理羽毛球的时间，提高训练效率。
• 使得运动员和教练可以将更多的时间和精力投入到技术和战术训练中。

1.2.2 节省人力资源

• 羽毛球收集整理器的使用可以减少甚至免除人工收集整理羽毛球的工作，节省人力资源。
• 对于专业训练团队而言，可以降低训练成本，提高经济效益。

2. 总体设计方案

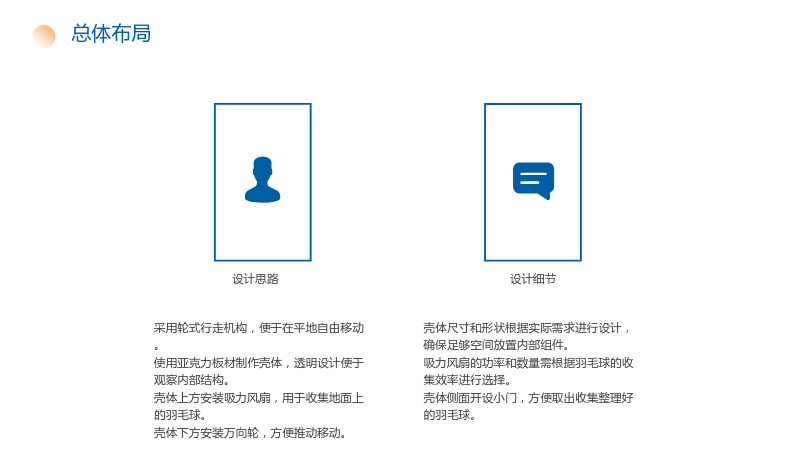

2.1 总体布局

2.1.1 设计思路

• 采用轮式行走机构，便于在平地自由移动。
• 使用亚克力板材制作壳体，透明设计便于观察内部结构。
• 壳体上方安装吸力风扇，用于收集地面上的羽毛球。
• 壳体下方安装万向轮，方便推动移动。

2.1.2 设计细节

• 壳体尺寸和形状根据实际需求进行设计，确保足够空间放置内部组件。
• 吸力风扇的功率和数量需根据羽毛球的收集效率进行选择。
• 壳体侧面开设小门，方便取出收集整理好的羽毛球。

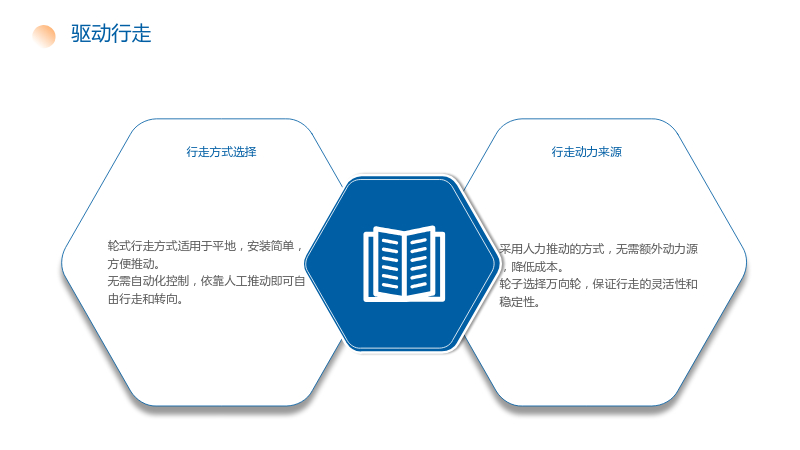

2.2 驱动行走

2.2.1 行走方式选择

• 轮式行走方式适用于平地，安装简单，方便推动。
• 无需自动化控制，依靠人工推动即可自由行走和转向。

2.2.2 行走动力来源

• 采用人力推动的方式，无需额外动力源，降低成本。
• 轮子选择万向轮，保证行走的灵活性和稳定性。

2.3 收集整理方式

2.3.1 收集方式

• 利用吸力风扇的吸力，将地面上的羽毛球吸入进球管。
• 采用强力的吸附作用，确保羽毛球能被有效收集。

2.3.2 整理方式

• 通过阻拦球和重力的作用，使羽毛球以羽毛朝上球头朝下的姿态掉进收集筒。
• 设计轨道和传送带，改变羽毛球的方向，确保整理的效率和准确性。

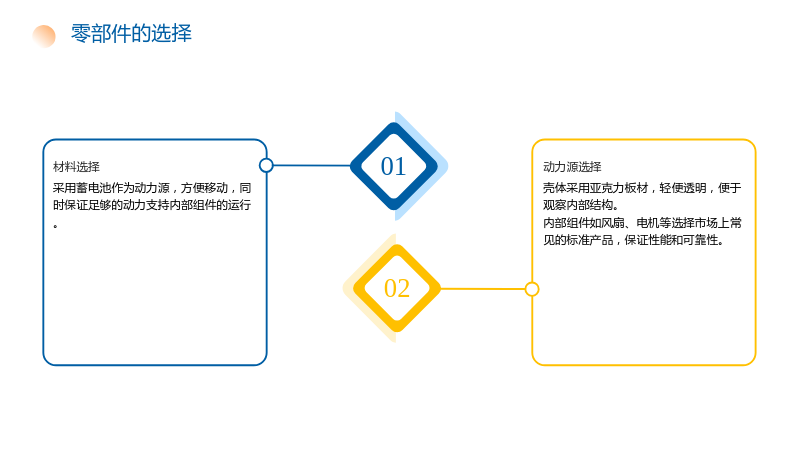

2.4 零部件的选择

2.4.1 材料选择

• 壳体采用亚克力板材，轻便透明，便于观察内部结构。
• 内部组件如风扇、电机等选择市场上常见的标准产品，保证性能和可靠性。

2.4.2 动力源选择

• 采用蓄电池作为动力源，方便移动，同时保证足够的动力支持内部组件的运行。

3. 结构设计

3.1 箱体的设计

3.1.1 材料选择

• 箱体采用亚克力板材，轻便透明，便于观察内部结构。
• 采用5mm厚的亚克力板作为底座，增加稳定性。

3.1.2 设计细节

• 壳体采用模块化设计，便于组装和维护。
• 各组件通过螺丝固定，确保连接牢固。

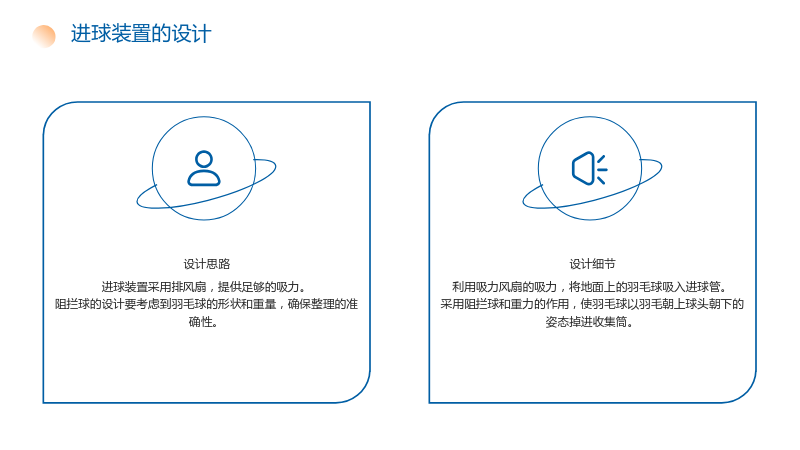

3.2 进球装置的设计

3.2.1 设计思路

• 利用吸力风扇的吸力，将地面上的羽毛球吸入进球管。
• 采用阻拦球和重力的作用，使羽毛球以羽毛朝上球头朝下的姿态掉进收集筒。

3.2.2 设计细节

• 进球装置采用排风扇，提供足够的吸力。
• 阻拦球的设计要考虑到羽毛球的形状和重量，确保整理的准确性。

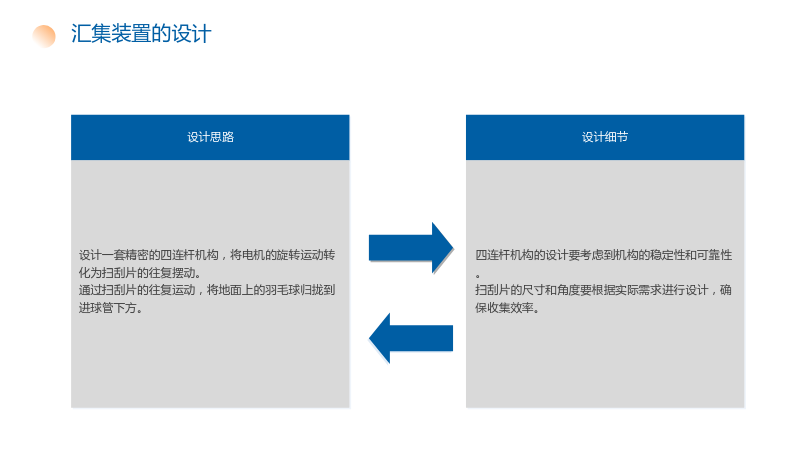

3.3 汇集装置的设计

3.3.1 设计思路

• 设计一套精密的四连杆机构，将电机的旋转运动转化为扫刮片的往复摆动。
• 通过扫刮片的往复运动，将地面上的羽毛球归拢到进球管下方。

3.3.2 设计细节

• 四连杆机构的设计要考虑到机构的稳定性和可靠性。
• 扫刮片的尺寸和角度要根据实际需求进行设计，确保收集效率。

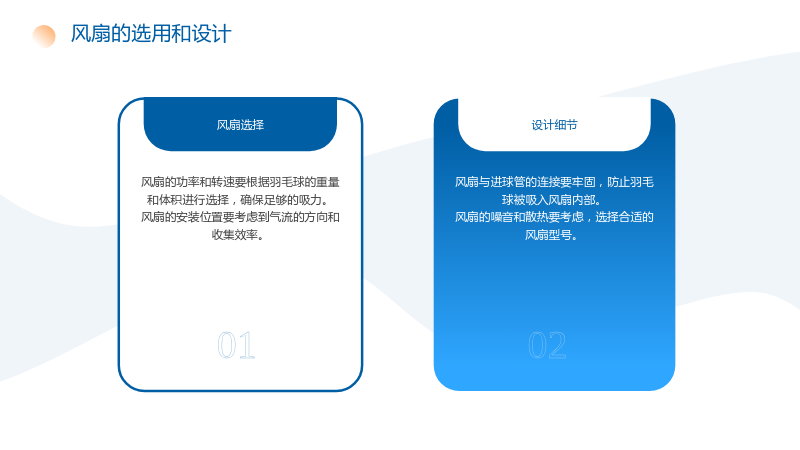

3.4 风扇的选用和设计

3.4.1 风扇选择

• 风扇的功率和转速要根据羽毛球的重量和体积进行选择，确保足够的吸力。
• 风扇的安装位置要考虑到气流的方向和收集效率。

3.4.2 设计细节

• 风扇与进球管的连接要牢固，防止羽毛球被吸入风扇内部。
• 风扇的噪音和散热要考虑，选择合适的风扇型号。

3.5 汇集扫刮板和风机的动能来源

3.5.1 动力源选择

• 采用蓄电池作为动力源，方便移动，同时保证足够的动力支持内部组件的运行。
• 选择24V10A铝壳电源，提供稳定的电压和电流。

3.5.2 设计细节

• 电源的接线要正确，确保供电的稳定可靠。
• 定期检查电源的工作状态，及时发现并处理潜在的问题。

3.6 收集装置的设计

3.6.1 设计思路

• 采用PVC管作为收集装置，方便更换和维护。
• 当收集满时，通过有机玻璃分壳体观察出来，取出PVC管，继续收集。

3.6.2 设计细节

• PVC管的尺寸和数量要根据实际需求进行设计，确保足够的收集容量。
• 收集装置的安装要牢固，防止在移动过程中脱落。

4. 实验测试

4.1 不同状态下收集整理

• 对不同状态下的羽毛球进行收集整理，测试收集整理器的性能和效率。
• 测试不同数量、不同位置的羽毛球的收集整理效果。

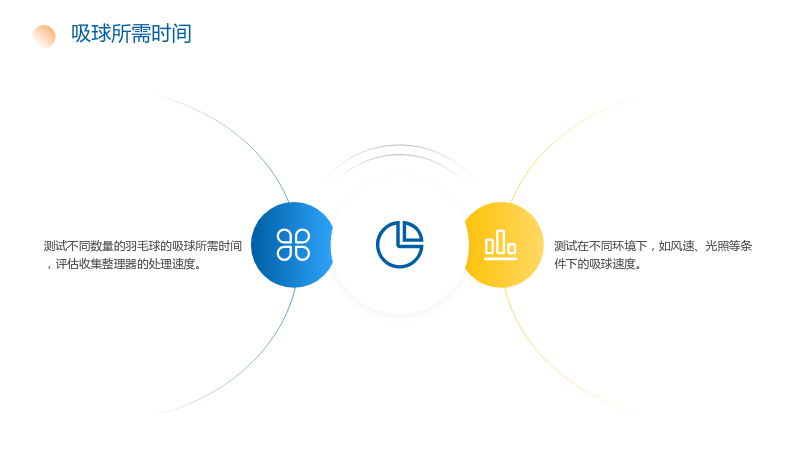

4.2 吸球所需时间

• 测试不同数量的羽毛球的吸球所需时间，评估收集整理器的处理速度。
• 测试在不同环境下，如风速、光照等条件下的吸球速度。

5. 结论与展望

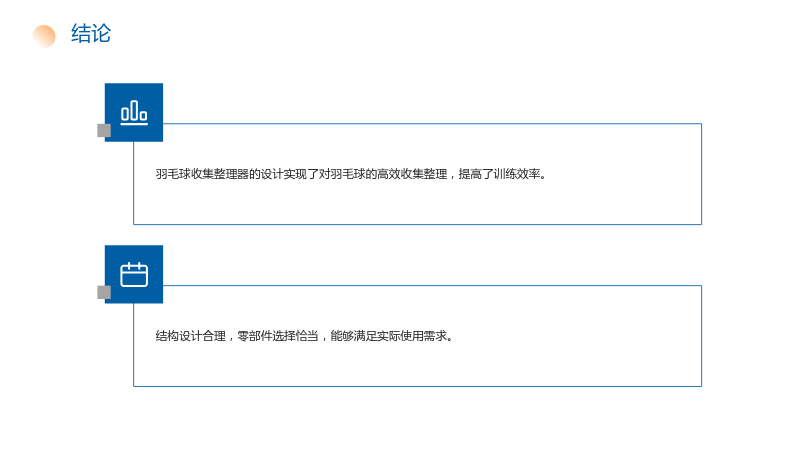

5.1 结论

• 羽毛球收集整理器的设计实现了对羽毛球的高效收集整理，提高了训练效率。
• 结构设计合理，零部件选择恰当，能够满足实际使用需求。

5.2 展望

• 在未来，可以对收集整理器进行进一步的改进，如增加自动识别羽毛球数量的功能。
• 可以开发更多的运动器材，如网球、篮球等收集整理器，以满足不同运动项目的需求。

6. 致谢

• 感谢指导教师乌云塔娜副教授的悉心指导，给予项目的设计思路和指导。
• 感谢团队成员的共同努力，共同完成了这个项目的设计与实现。
