电力变压器保护配置论文答辩ppt

1. 电力变压器保护概述

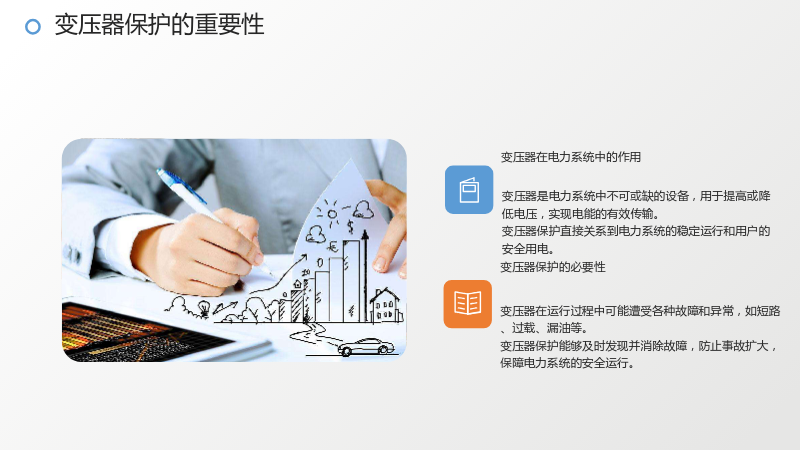

1.1 变压器保护的重要性

1.1.1 变压器在电力系统中的作用

• 变压器是电力系统中不可或缺的设备，用于提高或降低电压，实现电能的有效传输。
• 变压器保护直接关系到电力系统的稳定运行和用户的安全用电。

1.1.2 变压器保护的必要性

• 变压器在运行过程中可能遭受各种故障和异常，如短路、过载、漏油等。
• 变压器保护能够及时发现并消除故障，防止事故扩大，保障电力系统的安全运行。

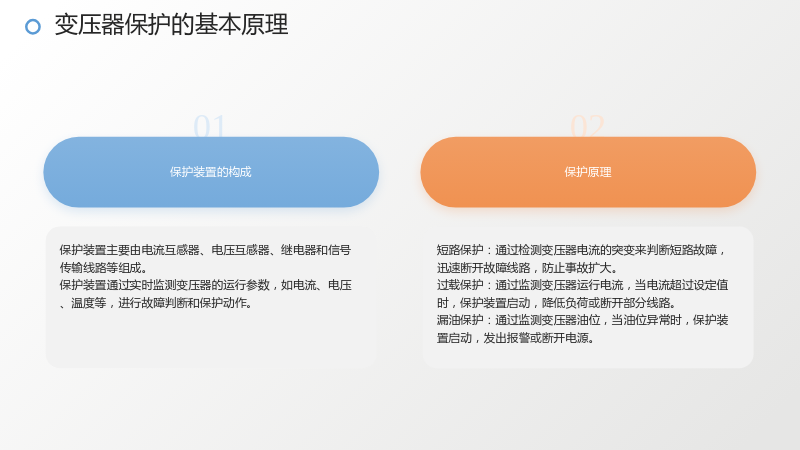

1.2 变压器保护的基本原理

1.2.1 保护装置的构成

• 保护装置主要由电流互感器、电压互感器、继电器和信号传输线路等组成。
• 保护装置通过实时监测变压器的运行参数，如电流、电压、温度等，进行故障判断和保护动作。

1.2.2 保护原理

• 短路保护：通过检测变压器电流的突变来判断短路故障，迅速断开故障线路，防止事故扩大。
• 过载保护：通过监测变压器运行电流，当电流超过设定值时，保护装置启动，降低负荷或断开部分线路。
• 漏油保护：通过监测变压器油位，当油位异常时，保护装置启动，发出报警或断开电源。

2. 电力变压器保护配置方案

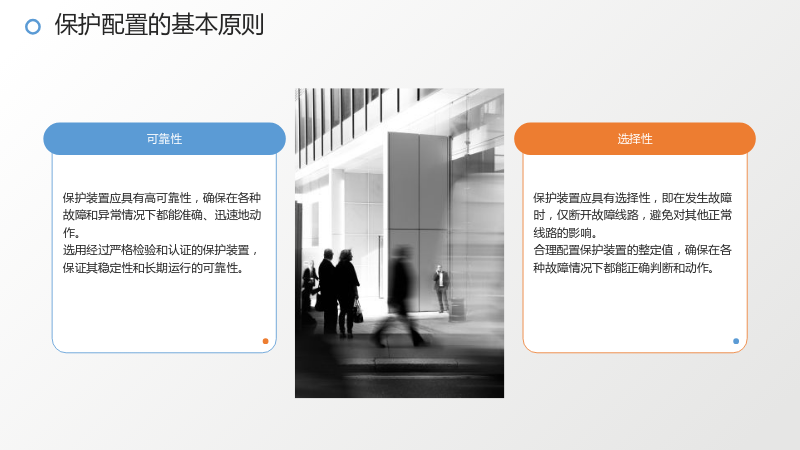

2.1 保护配置的基本原则

2.1.1 可靠性

• 保护装置应具有高可靠性，确保在各种故障和异常情况下都能准确、迅速地动作。
• 选用经过严格检验和认证的保护装置，保证其稳定性和长期运行的可靠性。

2.1.2 选择性

• 保护装置应具有选择性，即在发生故障时，仅断开故障线路，避免对其他正常线路的影响。
• 合理配置保护装置的整定值，确保在各种故障情况下都能正确判断和动作。

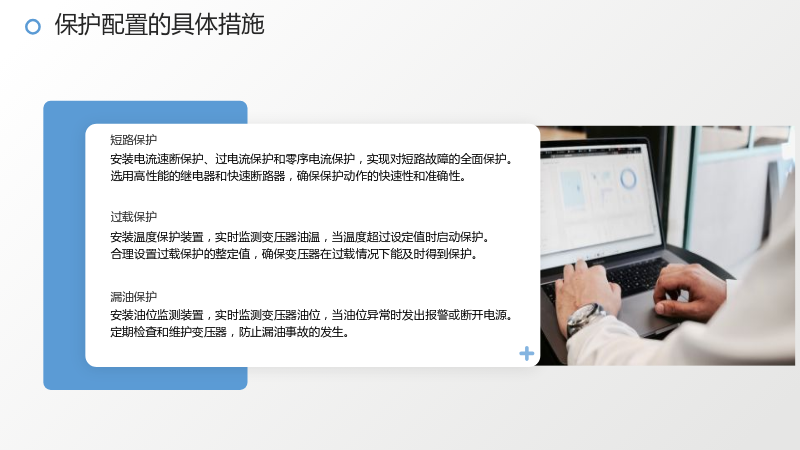

2.2 保护配置的具体措施

2.2.1 短路保护

• 安装电流速断保护、过电流保护和零序电流保护，实现对短路故障的全面保护。
• 选用高性能的继电器和快速断路器，确保保护动作的快速性和准确性。

2.2.2 过载保护

• 安装温度保护装置，实时监测变压器油温，当温度超过设定值时启动保护。
• 合理设置过载保护的整定值，确保变压器在过载情况下能及时得到保护。

2.2.3 漏油保护

• 安装油位监测装置，实时监测变压器油位，当油位异常时发出报警或断开电源。
• 定期检查和维护变压器，防止漏油事故的发生。

3. 电力变压器保护配置的实施与维护

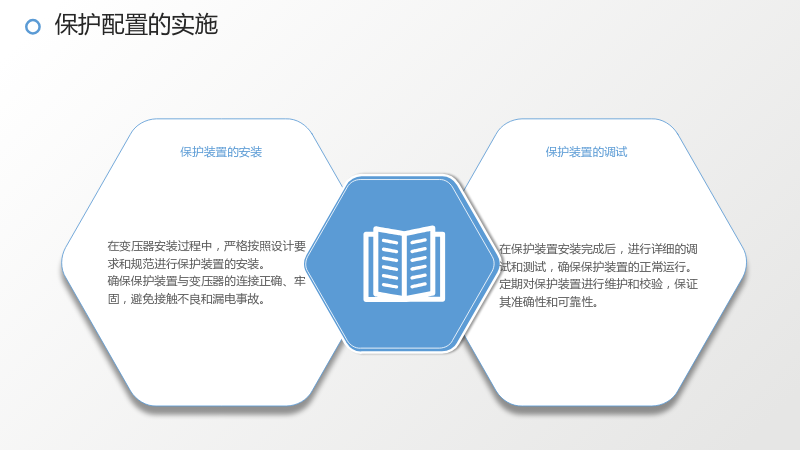

3.1 保护配置的实施

3.1.1 保护装置的安装

• 在变压器安装过程中，严格按照设计要求和规范进行保护装置的安装。
• 确保保护装置与变压器的连接正确、牢固，避免接触不良和漏电事故。

3.1.2 保护装置的调试

• 在保护装置安装完成后，进行详细的调试和测试，确保保护装置的正常运行。
• 定期对保护装置进行维护和校验，保证其准确性和可靠性。

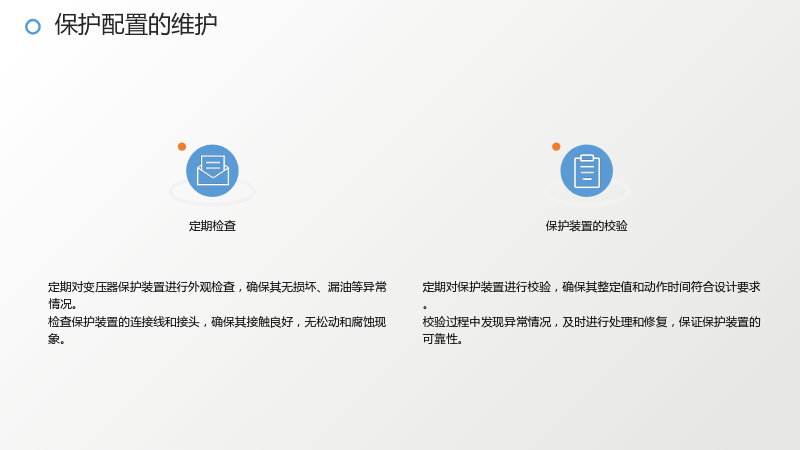

3.2 保护配置的维护

3.2.1 定期检查

• 定期对变压器保护装置进行外观检查，确保其无损坏、漏油等异常情况。
• 检查保护装置的连接线和接头，确保其接触良好，无松动和腐蚀现象。

3.2.2 保护装置的校验

• 定期对保护装置进行校验，确保其整定值和动作时间符合设计要求。
• 校验过程中发现异常情况，及时进行处理和修复，保证保护装置的可靠性。

4. 电力变压器保护配置的案例分析

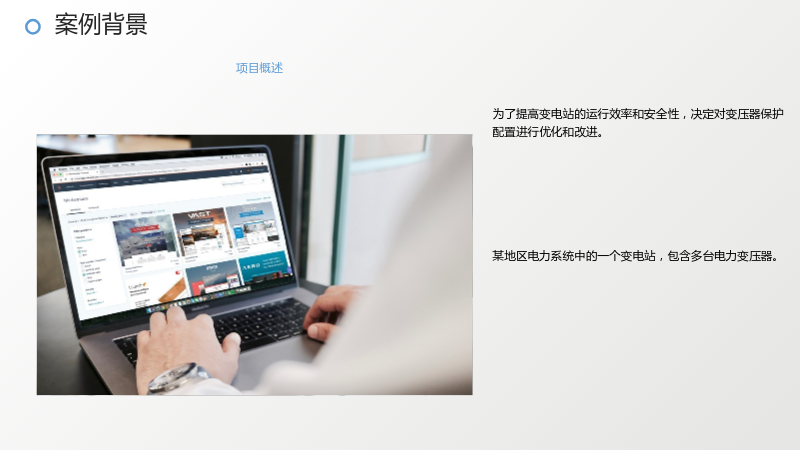

4.1 案例背景

4.1.1 项目概述

• 某地区电力系统中的一个变电站，包含多台电力变压器。
• 为了提高变电站的运行效率和安全性，决定对变压器保护配置进行优化和改进。

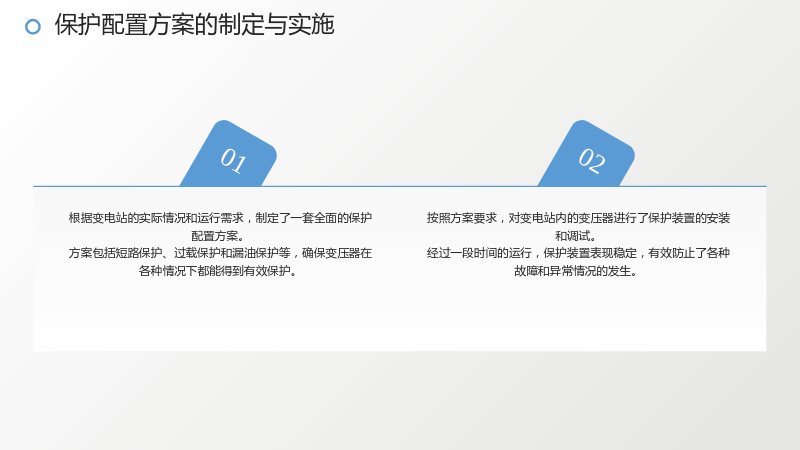

4.2 保护配置方案的制定与实施

4.2.1 保护配置方案

• 根据变电站的实际情况和运行需求，制定了一套全面的保护配置方案。
• 方案包括短路保护、过载保护和漏油保护等，确保变压器在各种情况下都能得到有效保护。

4.2.2 保护配置的实施

• 按照方案要求，对变电站内的变压器进行了保护装置的安装和调试。
• 经过一段时间的运行，保护装置表现稳定，有效防止了各种故障和异常情况的发生。

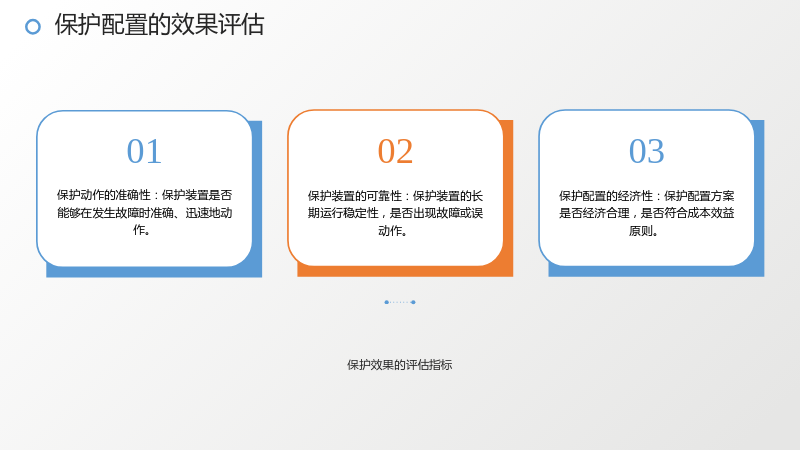

4.3 保护配置的效果评估

4.3.1 保护效果的评估指标

• 保护动作的准确性：保护装置是否能够在发生故障时准确、迅速地动作。
• 保护装置的可靠性：保护装置的长期运行稳定性，是否出现故障或误动作。
• 保护配置的经济性：保护配置方案是否经济合理，是否符合成本效益原则。

5. 电力变压器保护配置的发展趋势

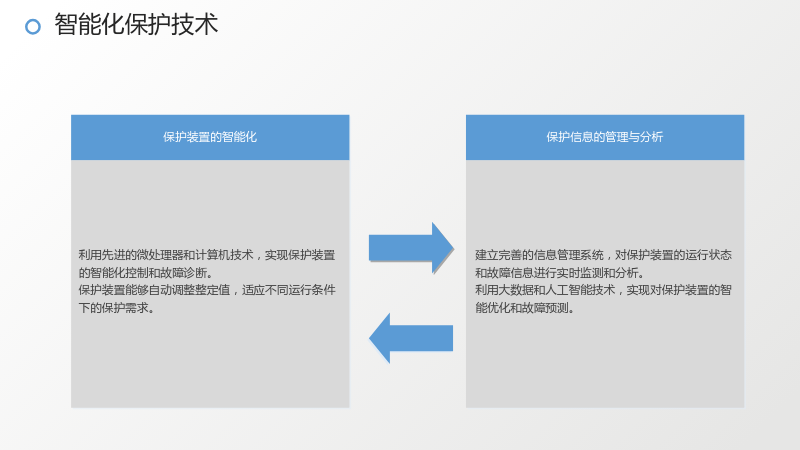

5.1 智能化保护技术

5.1.1 保护装置的智能化

• 利用先进的微处理器和计算机技术，实现保护装置的智能化控制和故障诊断。
• 保护装置能够自动调整整定值，适应不同运行条件下的保护需求。

5.1.2 保护信息的管理与分析

• 建立完善的信息管理系统，对保护装置的运行状态和故障信息进行实时监测和分析。
• 利用大数据和人工智能技术，实现对保护装置的智能优化和故障预测。

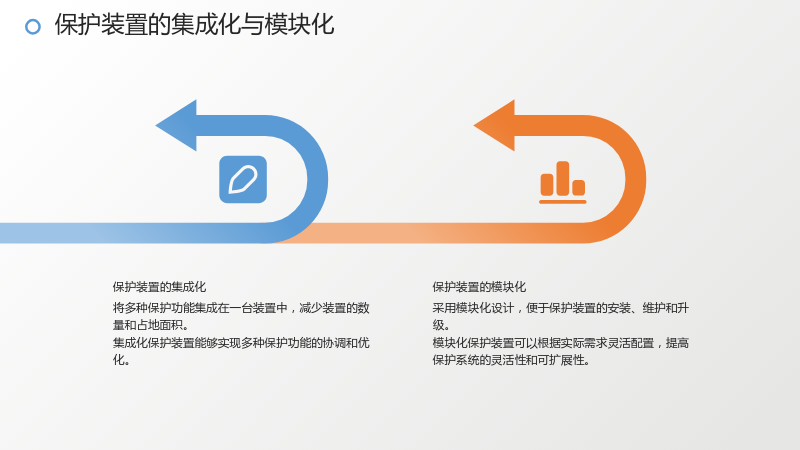

5.2 保护装置的集成化与模块化

5.2.1 保护装置的集成化

• 将多种保护功能集成在一台装置中，减少装置的数量和占地面积。
• 集成化保护装置能够实现多种保护功能的协调和优化。

5.2.2 保护装置的模块化

• 采用模块化设计，便于保护装置的安装、维护和升级。
• 模块化保护装置可以根据实际需求灵活配置，提高保护系统的灵活性和可扩展性。

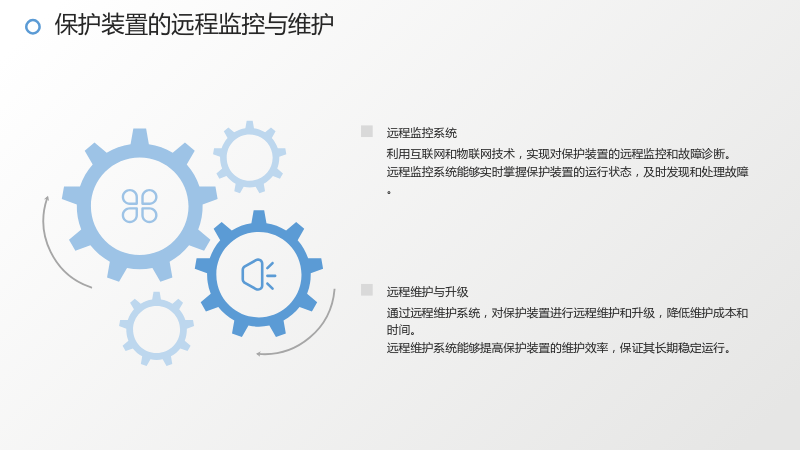

5.3 保护装置的远程监控与维护

5.3.1 远程监控系统

• 利用互联网和物联网技术，实现对保护装置的远程监控和故障诊断。
• 远程监控系统能够实时掌握保护装置的运行状态，及时发现和处理故障。

5.3.2 远程维护与升级

• 通过远程维护系统，对保护装置进行远程维护和升级，降低维护成本和时间。
• 远程维护系统能够提高保护装置的维护效率，保证其长期稳定运行。
