倒车防撞预警系统的设计与实现
1. 引言

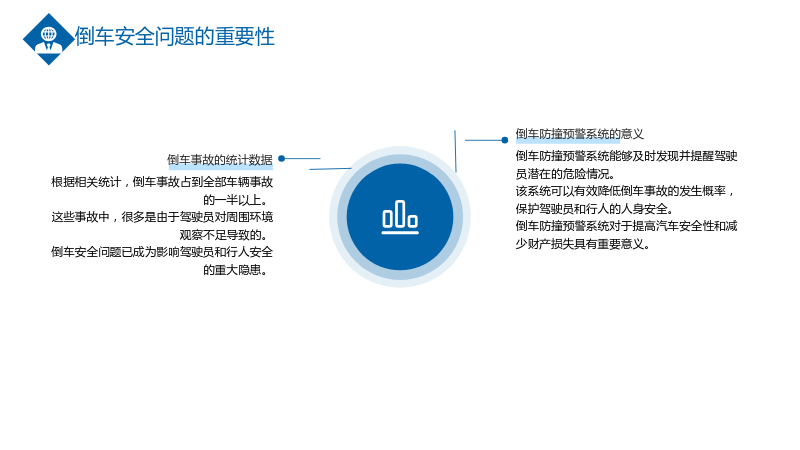

1.1 倒车安全问题的重要性
1.1.1 倒车事故的统计数据
- 根据相关统计，倒车事故占到全部车辆事故的一半以上。
- 这些事故中，很多是由于驾驶员对周围环境观察不足导致的。
- 倒车安全问题已成为影响驾驶员和行人安全的重大隐患。
1.1.2 倒车防撞预警系统的意义
- 倒车防撞预警系统能够及时发现并提醒驾驶员潜在的危险情况。
- 该系统可以有效降低倒车事故的发生概率，保护驾驶员和行人的人身安全。
- 倒车防撞预警系统对于提高汽车安全性和减少财产损失具有重要意义。

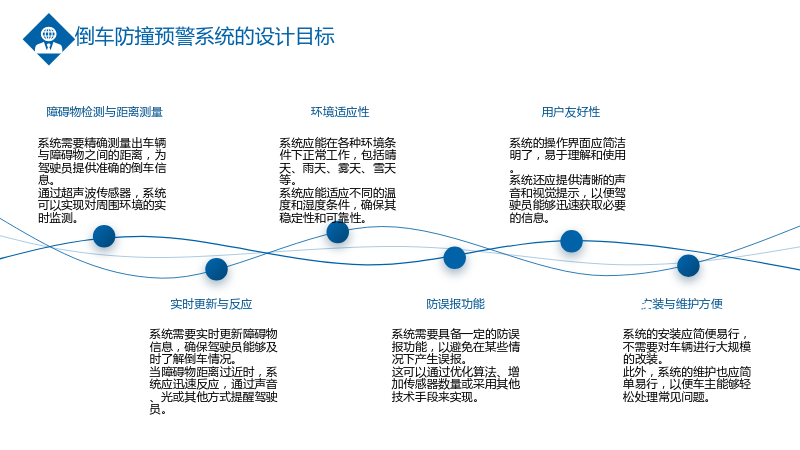

1.2 倒车防撞预警系统的设计目标
1.2.1 障碍物检测与距离测量
- 系统需要精确测量出车辆与障碍物之间的距离，为驾驶员提供准确的倒车信息。
- 通过超声波传感器，系统可以实现对周围环境的实时监测。
1.2.2 实时更新与反应
- 系统需要实时更新障碍物信息，确保驾驶员能够及时了解倒车情况。
- 当障碍物距离过近时，系统应迅速反应，通过声音、光或其他方式提醒驾驶员。
1.2.3 环境适应性
- 系统应能在各种环境条件下正常工作，包括晴天、雨天、雾天、雪天等。
- 系统应能适应不同的温度和湿度条件，确保其稳定性和可靠性。
1.2.4 防误报功能
- 系统需要具备一定的防误报功能，以避免在某些情况下产生误报。
- 这可以通过优化算法、增加传感器数量或采用其他技术手段来实现。
1.2.5 用户友好性
- 系统的操作界面应简洁明了，易于理解和使用。
- 系统还应提供清晰的声音和视觉提示，以便驾驶员能够迅速获取必要的信息。
1.2.6 安装与维护方便
- 系统的安装应简便易行，不需要对车辆进行大规模的改装。
- 此外，系统的维护也应简单易行，以便车主能够轻松处理常见问题。
2. 倒车防撞预警系统的总体设计
2.1 系统的功能要求分析
2.1.1 障碍物检测与距离测量
- 系统需要精确测量出车辆与障碍物之间的距离，为驾驶员提供准确的倒车信息。
- 通过超声波传感器，系统可以实现对周围环境的实时监测。
2.1.2 实时更新与反应
- 系统需要实时更新障碍物信息，确保驾驶员能够及时了解倒车情况。
- 当障碍物距离过近时，系统应迅速反应，通过声音、光或其他方式提醒驾驶员。
2.1.3 环境适应性
- 系统应能在各种环境条件下正常工作，包括晴天、雨天、雾天、雪天等。
- 系统应能适应不同的温度和湿度条件，确保其稳定性和可靠性。
2.1.4 防误报功能
- 系统需要具备一定的防误报功能，以避免在某些情况下产生误报。
- 这可以通过优化算法、增加传感器数量或采用其他技术手段来实现。
2.1.5 用户友好性
- 系统的操作界面应简洁明了，易于理解和使用。
- 系统还应提供清晰的声音和视觉提示，以便驾驶员能够迅速获取必要的信息。
2.1.6 安装与维护方便
- 系统的安装应简便易行，不需要对车辆进行大规模的改装。
- 此外，系统的维护也应简单易行，以便车主能够轻松处理常见问题。

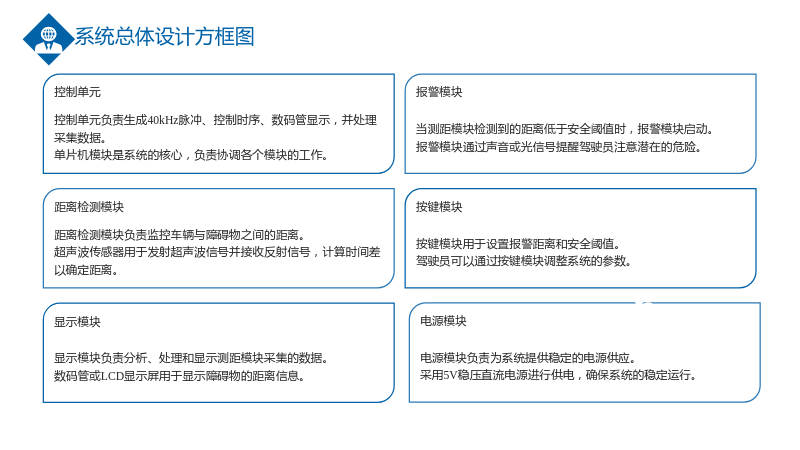

2.2 系统总体设计方框图
2.2.1 控制单元
- 控制单元负责生成40kHz脉冲、控制时序、数码管显示，并处理采集数据。
- 单片机模块是系统的核心，负责协调各个模块的工作。
2.2.2 距离检测模块
- 距离检测模块负责监控车辆与障碍物之间的距离。
- 超声波传感器用于发射超声波信号并接收反射信号，计算时间差以确定距离。
2.2.3 显示模块
- 显示模块负责分析、处理和显示测距模块采集的数据。
- 数码管或LCD显示屏用于显示障碍物的距离信息。
2.2.4 报警模块
- 当测距模块检测到的距离低于安全阈值时，报警模块启动。
- 报警模块通过声音或光信号提醒驾驶员注意潜在的危险。
2.2.5 按键模块
- 按键模块用于设置报警距离和安全阈值。
- 驾驶员可以通过按键模块调整系统的参数。
2.2.6 电源模块
- 电源模块负责为系统提供稳定的电源供应。
- 采用5V稳压直流电源进行供电，确保系统的稳定运行。

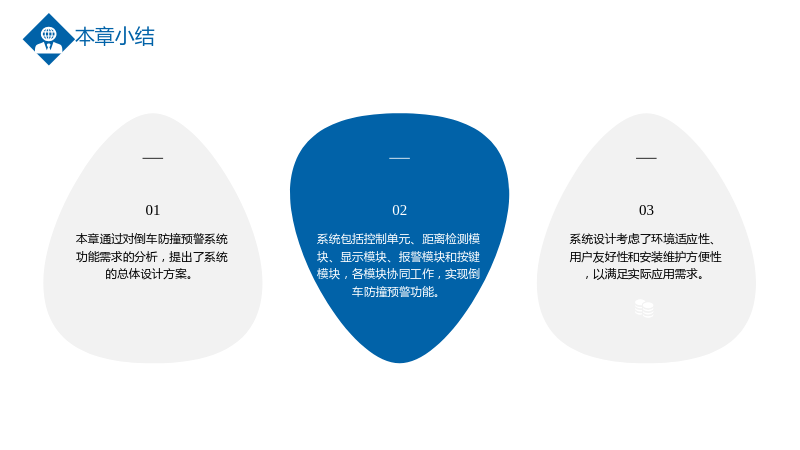

2.3 本章小结
- 本章通过对倒车防撞预警系统功能需求的分析，提出了系统的总体设计方案。
- 系统包括控制单元、距离检测模块、显示模块、报警模块和按键模块，各模块协同工作，实现倒车防撞预警功能。
- 系统设计考虑了环境适应性、用户友好性和安装维护方便性，以满足实际应用需求。
3. 倒车防撞预警系统的硬件电路设计

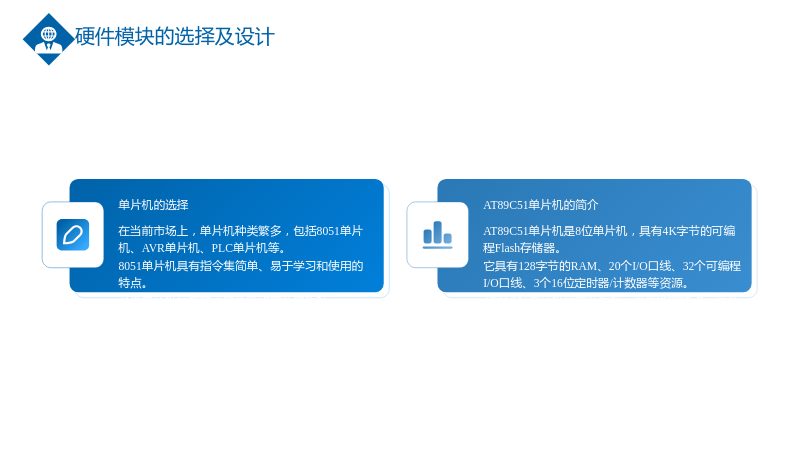

3.1 硬件模块的选择及设计
3.1.1 单片机的选择
- 在当前市场上，单片机种类繁多，包括8051单片机、AVR单片机、PLC单片机等。
- 8051单片机具有指令集简单、易于学习和使用的特点。
- AVR单片机具有较高的性能和较低的功耗。
- PIC单片机适用于自动化控制、家用电器、汽车电子等领域。
- ARM单片机适用于需要高性能、低功耗的嵌入式应用。
- 在本次系统中选择8051单片机，因其功能强大且低损耗，易于编程和控制。
3.1.2 AT89C51单片机的简介
- AT89C51单片机是8位单片机，具有4K字节的可编程Flash存储器。
- 它具有128字节的RAM、20个I/O口线、32个可编程I/O口线、3个16位定时器/计数器等资源。
- AT89C51单片机具有低功耗、高性能的特点，适合于各种嵌入式应用。
3.2 AT89C51单片机最小系统电路设计
3.2.1 复位电路设计
- 复位电路负责将单片机的状态恢复到初始状态。
- 通常采用RC复位电路，包括电阻、电容和按钮开关。
- 当按下按钮开关时，电路产生复位信号，将单片机的状态恢复到初始状态。
3.2.2 晶振电路的电路设计
- 晶振电路为单片机提供时钟信号，用于控制单片机的操作。
- 通常采用晶体振荡器，如晶振、陶瓷振荡器等。
- 晶振电路通过电容与电阻组成振荡器，产生稳定的时钟信号。
3.2.3 电源电路的设计
- 电源电路为单片机提供稳定的电源供应。
- 通常采用线性稳压器或开关稳压器。
- 电源电路通过电容、电阻等元件，将输入电压转换为稳定的电源供应。

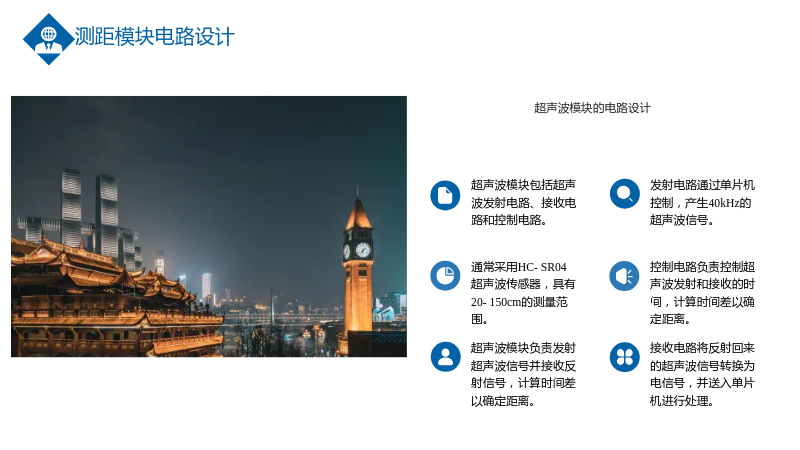

3.3 测距模块电路设计
3.3.1 超声波模块的电路设计
- 超声波模块负责发射超声波信号并接收反射信号，计算时间差以确定距离。
- 通常采用HC-SR04超声波传感器，具有20-150cm的测量范围。
- 超声波模块包括超声波发射电路、接收电路和控制电路。
- 发射电路通过单片机控制，产生40kHz的超声波信号。
- 接收电路将反射回来的超声波信号转换为电信号，并送入单片机进行处理。
- 控制电路负责控制超声波发射和接收的时间，计算时间差以确定距离。

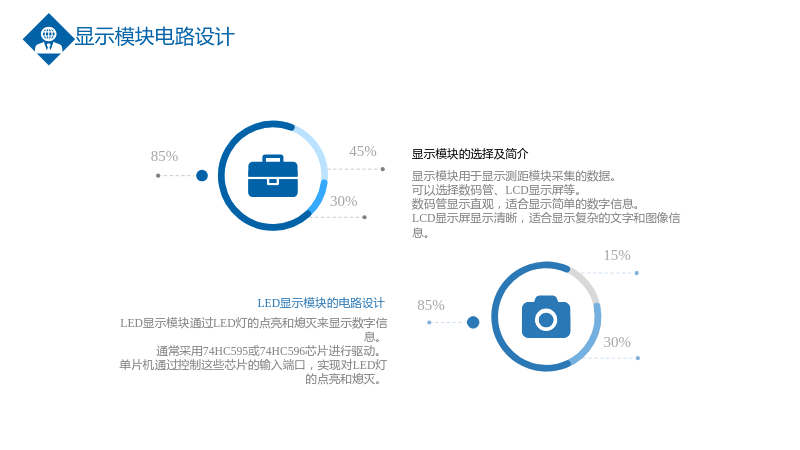

3.4 显示模块电路设计
3.4.1 显示模块的选择及简介
- 显示模块用于显示测距模块采集的数据。
- 可以选择数码管、LCD显示屏等。
- 数码管显示直观，适合显示简单的数字信息。
- LCD显示屏显示清晰，适合显示复杂的文字和图像信息。
3.4.2 LED显示模块的电路设计
- LED显示模块通过LED灯的点亮和熄灭来显示数字信息。
- 通常采用74HC595或74HC596芯片进行驱动。
- 单片机通过控制这些芯片的输入端口，实现对LED灯的点亮和熄灭。

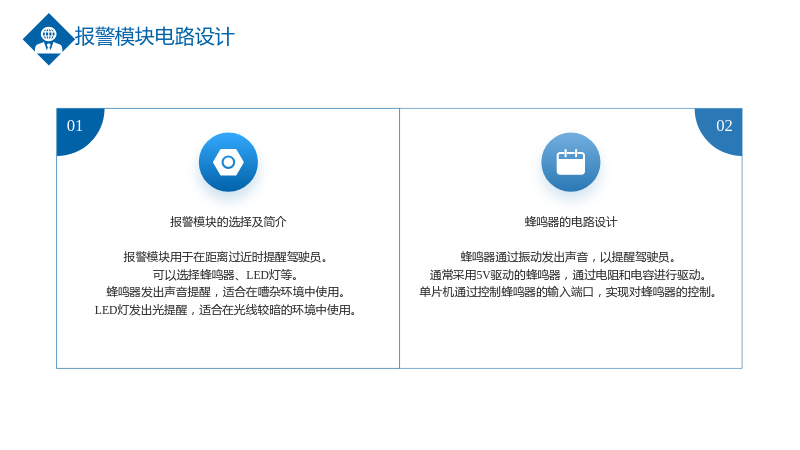

3.5 报警模块电路设计
3.5.1 报警模块的选择及简介
- 报警模块用于在距离过近时提醒驾驶员。
- 可以选择蜂鸣器、LED灯等。
- 蜂鸣器发出声音提醒，适合在嘈杂环境中使用。
- LED灯发出光提醒，适合在光线较暗的环境中使用。
3.5.2 蜂鸣器的电路设计
- 蜂鸣器通过振动发出声音，以提醒驾驶员。
- 通常采用5V驱动的蜂鸣器，通过电阻和电容进行驱动。
- 单片机通过控制蜂鸣器的输入端口，实现对蜂鸣器的控制。
3.6 按键模块的电路设计

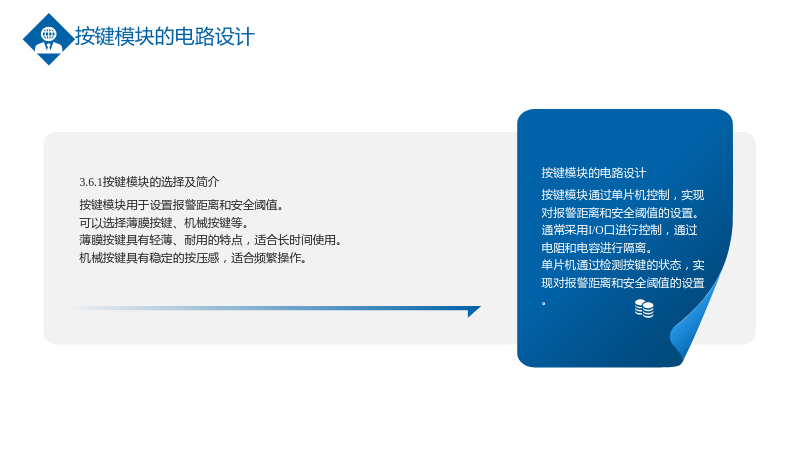

3.6.1按键模块的选择及简介
- 按键模块用于设置报警距离和安全阈值。
- 可以选择薄膜按键、机械按键等。
- 薄膜按键具有轻薄、耐用的特点，适合长时间使用。
- 机械按键具有稳定的按压感，适合频繁操作。
3.6.2 按键模块的电路设计
- 按键模块通过单片机控制，实现对报警距离和安全阈值的设置。
- 通常采用I/O口进行控制，通过电阻和电容进行隔离。
- 单片机通过检测按键的状态，实现对报警距离和安全阈值的设置。

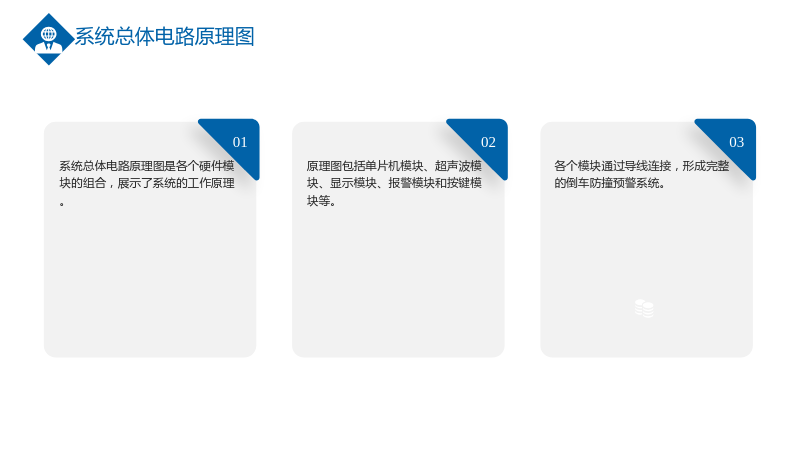

3.7 系统总体电路原理图
- 系统总体电路原理图是各个硬件模块的组合，展示了系统的工作原理。
- 原理图包括单片机模块、超声波模块、显示模块、报警模块和按键模块等。
- 各个模块通过导线连接，形成完整的倒车防撞预警系统。

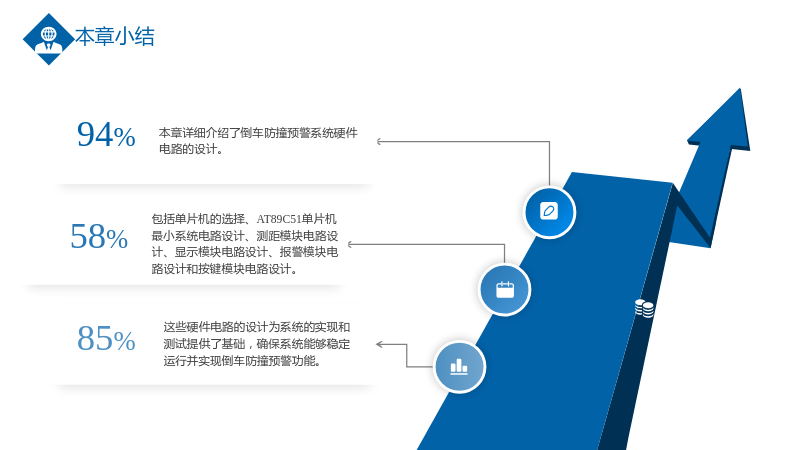

3.8 本章小结
- 本章详细介绍了倒车防撞预警系统硬件电路的设计。
- 包括单片机的选择、AT89C51单片机最小系统电路设计、测距模块电路设计、显示模块电路设计、报警模块电路设计和按键模块电路设计。
- 这些硬件电路的设计为系统的实现和测试提供了基础，确保系统能够稳定运行并实现倒车防撞预警功能。
