智能刹车系统的研究与应用
1. 智能刹车系统概述

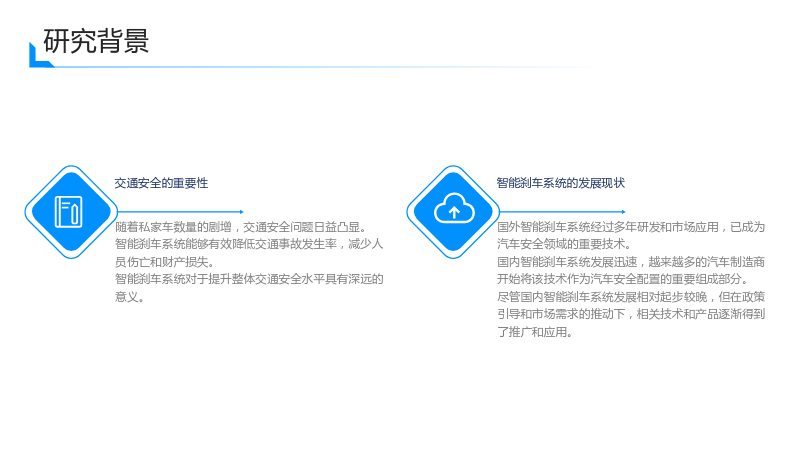

1.1 研究背景
1.1.1 交通安全的重要性
- 随着私家车数量的剧增，交通安全问题日益凸显。
- 智能刹车系统能够有效降低交通事故发生率，减少人员伤亡和财产损失。
- 智能刹车系统对于提升整体交通安全水平具有深远的意义。
1.1.2 智能刹车系统的发展现状
- 国外智能刹车系统经过多年研发和市场应用，已成为汽车安全领域的重要技术。
- 国内智能刹车系统发展迅速，越来越多的汽车制造商开始将该技术作为汽车安全配置的重要组成部分。
- 尽管国内智能刹车系统发展相对起步较晚，但在政策引导和市场需求的推动下，相关技术和产品逐渐得到了推广和应用。

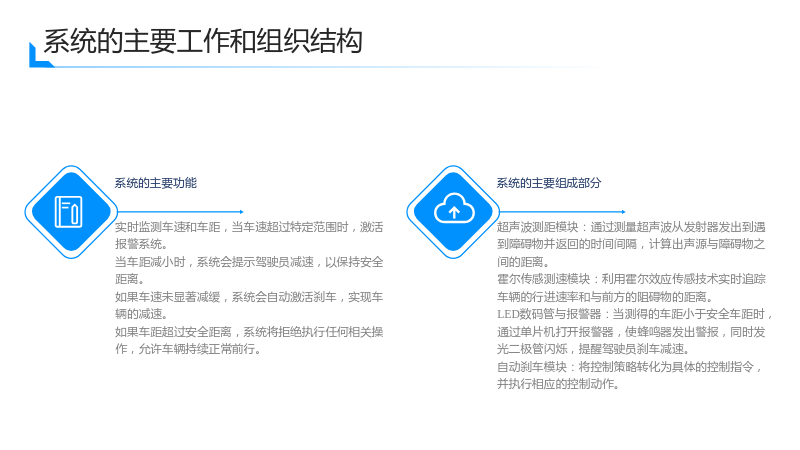

1.2 系统的主要工作和组织结构
1.2.1 系统的主要功能
- 实时监测车速和车距，当车速超过特定范围时，激活报警系统。
- 当车距减小时，系统会提示驾驶员减速，以保持安全距离。
- 如果车速未显著减缓，系统会自动激活刹车，实现车辆的减速。
- 如果车距超过安全距离，系统将拒绝执行任何相关操作，允许车辆持续正常前行。
1.2.2 系统的主要组成部分
- 超声波测距模块：通过测量超声波从发射器发出到遇到障碍物并返回的时间间隔，计算出声源与障碍物之间的距离。
- 霍尔传感测速模块：利用霍尔效应传感技术实时追踪车辆的行进速率和与前方的阻碍物的距离。
- LED数码管与报警器：当测得的车距小于安全车距时，通过单片机打开报警器，使蜂鸣器发出警报，同时发光二极管闪烁，提醒驾驶员刹车减速。
- 自动刹车模块：将控制策略转化为具体的控制指令，并执行相应的控制动作。

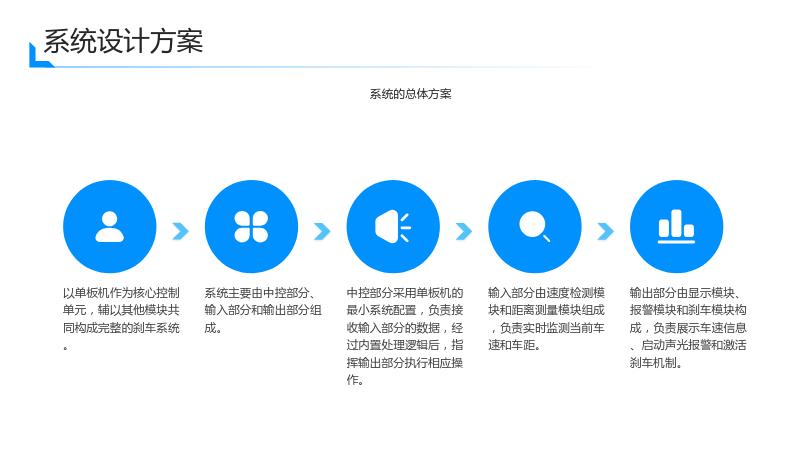

1.3 系统设计方案
1.3.1 系统的总体方案
- 以单板机作为核心控制单元，辅以其他模块共同构成完整的刹车系统。
- 系统主要由中控部分、输入部分和输出部分组成。
- 中控部分采用单板机的最小系统配置，负责接收输入部分的数据，经过内置处理逻辑后，指挥输出部分执行相应操作。
- 输入部分由速度检测模块和距离测量模块组成，负责实时监测当前车速和车距。
- 输出部分由显示模块、报警模块和刹车模块构成，负责展示车速信息、启动声光报警和激活刹车机制。
1.4 系统的硬件设计
1.4.1 主控模块
- 单片机最小系统电路包括复位电路和时钟电路。
- 复位电路由电解电容C1和电阻R3串联组成，用于系统上电时产生高电平信号，实现单片机的复位动作。
- 时钟电路为单片机提供时钟信号，保证单片机能够正常执行程序。
1.4.2 测距模块
- 采用HC-SR04超声波测距模块，通过发射和接收超声波信号，计算出声源与障碍物之间的距离。
- 超声波测距具有非接触式测距、适用于各种环境、较高的测量精度和稳定性等优点。
- 超声波测距原理是利用超声波发射装置发出声波，并通过接收器记录声波被发射和返回的时间差来计算距离。
1.4.3 报警模块
- 报警模块主要由三极管和有源蜂鸣器构成，用于在车速超过预设的安全阈值时启动声光报警，警示驾驶员。
- 蜂鸣器根据驱动方式的不同，可以分为有源蜂鸣器和无源蜂鸣器。
1.4.4 测速模块
- 采用霍尔传感器3144采集信号，通过单片机控制转动从而达到调节转速的目的。
- 霍尔传感器具有非接触、无磨损的机械传感元件，耐振动，不怕灰尘、油、蒸汽、烟雾等污染或侵蚀。
- 霍尔传感器测量原理是利用霍尔效应制成的磁性传感器，通过检测磁场变化和位移等物理量来测量速度。
1.4.5 显示模块
- 使用LCD1602液晶屏，先对液晶屏进行初始化，设置液晶屏的显示模式为每行16个字符，分2行显示。
- 显示内容分两步，第一步是写入地址，第二步是写入数据。地址和数据由单片机通过LCD1602引脚中的8条数据线发送至屏内的控制芯片。
1.4.6 刹车模块
- 电机（或风扇）驱动电路主要由三极管和电机（或风扇）构成，三极管Q3工作在开关状态为电机（或风扇）提供足够的驱动电流。
- 当OUT信号为低电平时，三极管导通，电机（或风扇）线圈有电，电机（或风扇）转动；反之，当OUT信号为高电平时，三极管截止，电机（或风扇）停止。
1.4.7 按键模块
- 按键是一种重要的人机交互组件，允许用户向单片机发送指令，进而控制程序执行相应的动作。
- 按键电路设计中，通常采用独立按键的形式，每个按键由接触点和导电金属片组成。
- 当用户按下按键时，导电金属片将两组接触点短路，使得与按键相连的微控制器引脚通过接触点和导电金属片与地线连接。
1.5 系统的软件设计
1.5.1 软件开发环境的介绍
- 本设计采用KeilμVision4进行编程，提供了一个完整的开发解决方案，包括C编译器、宏团队、连接器、库管理和强大的模拟调试器。
- Keil C51是一个与美国Keil软件公司的C微型计算机语言兼容的51系列软件开发系统，适用于各种复杂算法的编程。
1.5.2 主程序设计
- 在主程序中，首先对各个模块进行初始化，随后进入while主循环。
- 在主循环中，首先进入按键函数，该函数主要分为两部分，一部分是调用按键扫描函数以确定被按下的键值，另一部分是根据获得的键值，程序执行相应的操作。
- 紧接着，程序进入第二个处理函数，这个函数的核心任务是判断当前的累积流量是否超过了预设的最大流量限制。
1.5.3 测距模块程序设计
- 超声波测距模块通过发射和接收超声波信号，计算出声源与障碍物之间的距离。
- 超声波测距流程图包括启动测距、等待ECHO信号变高、打开单片机定时器开始计时、停止计时关闭定时器等步骤。
1.5.4 报警模块程序设计
- 报警模块主要由三极管和有源蜂鸣器构成，当BZ信号为低电平时，三极管导通，蜂鸣器有电，蜂鸣器响；反之，当BZ信号为高电平时，三极管截止，蜂鸣器不响。
1.5.5 测速模块程序设计
- 霍尔传感器测速原理是通过检测磁场变化和位移等物理量来测量速度。
- 霍尔传感器每转一圈后，会产生一组电压信号，经过放大处理后得到一个方波信号，这就是当时的速度值。
1.5.6 显示模块程序设计
- 使用LCD1602液晶屏时，先对液晶屏进行初始化，设置液晶屏的显示模式为每行16个字符，分2行显示。
- 在液晶屏上显示内容分两步，第一步是写入地址，第二步是写入数据。
1.5.7 刹车模块程序设计
- 刹车模块的软件设计主要包括控制电机（或风扇）的启停，以实现车辆的减速或停止。
1.5.8 按键模块程序设计
- 按键模块的程序设计包括对按键进行消抖动处理，以及根据按键的按下和松开情况，执行相应的指令。
1.6 系统的测试与验证
1.6.1 系统测试的重要性
- 对智能刹车系统进行严格的测试和验证，是确保系统可靠性和安全性的关键环节。
- 测试过程中，需要对系统的各个模块进行单独测试，以及整体系统的综合测试。
1.6.2 系统测试的主要内容
- 功能测试：验证系统各个模块的功能是否正常，能否按照预期实现相应的功能。
- 性能测试：评估系统的性能指标，如响应速度、测量精度、稳定性和可靠性等。
- 环境适应性测试：测试系统在不同环境下的性能表现，如温度、湿度、光照等。
- 故障模拟测试：模拟实际使用过程中可能出现的各种故障情况，验证系统的故障处理能力和恢复能力。
1.6.3 系统测试的方法与工具
- 功能测试和性能测试可以通过编写测试用例和测试脚本进行自动化测试。
- 环境适应性测试需要搭建不同的测试环境，如高温、低温、高湿、低湿等。
- 故障模拟测试可以通过硬件仿真器或软件仿真器模拟各种故障情况，观察系统的响应和处理。
1.6.4 系统测试的结果与分析
- 测试结果需要进行详细的记录和分析，包括测试用例、测试数据、测试结果和测试报告等。
- 通过测试结果，可以找出系统的缺陷和不足之处，对系统进行改进和优化。
- 测试结果还可以用于验证系统的可靠性、稳定性和安全性，为实际应用提供依据。

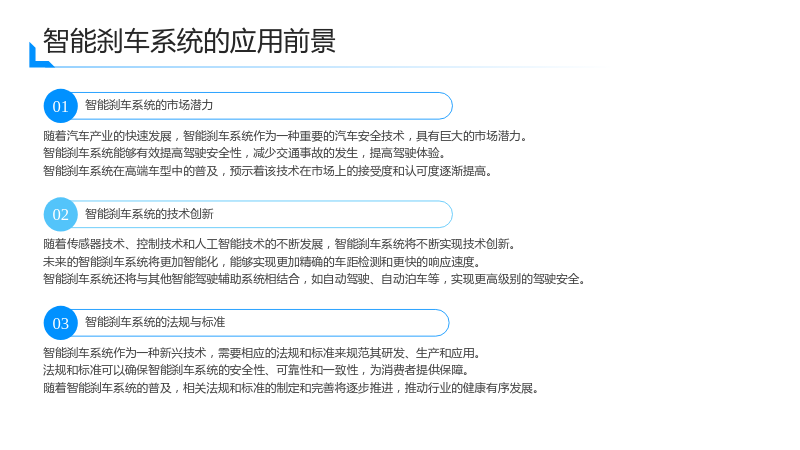

1.7 智能刹车系统的应用前景
1.7.1 智能刹车系统的市场潜力
- 随着汽车产业的快速发展，智能刹车系统作为一种重要的汽车安全技术，具有巨大的市场潜力。
- 智能刹车系统能够有效提高驾驶安全性，减少交通事故的发生，提高驾驶体验。
- 智能刹车系统在高端车型中的普及，预示着该技术在市场上的接受度和认可度逐渐提高。
1.7.2 智能刹车系统的技术创新
- 随着传感器技术、控制技术和人工智能技术的不断发展，智能刹车系统将不断实现技术创新。
- 未来的智能刹车系统将更加智能化，能够实现更加精确的车距检测和更快的响应速度。
- 智能刹车系统还将与其他智能驾驶辅助系统相结合，如自动驾驶、自动泊车等，实现更高级别的驾驶安全。
1.7.3 智能刹车系统的法规与标准
- 智能刹车系统作为一种新兴技术，需要相应的法规和标准来规范其研发、生产和应用。
- 法规和标准可以确保智能刹车系统的安全性、可靠性和一致性，为消费者提供保障。
- 随着智能刹车系统的普及，相关法规和标准的制定和完善将逐步推进，推动行业的健康有序发展。

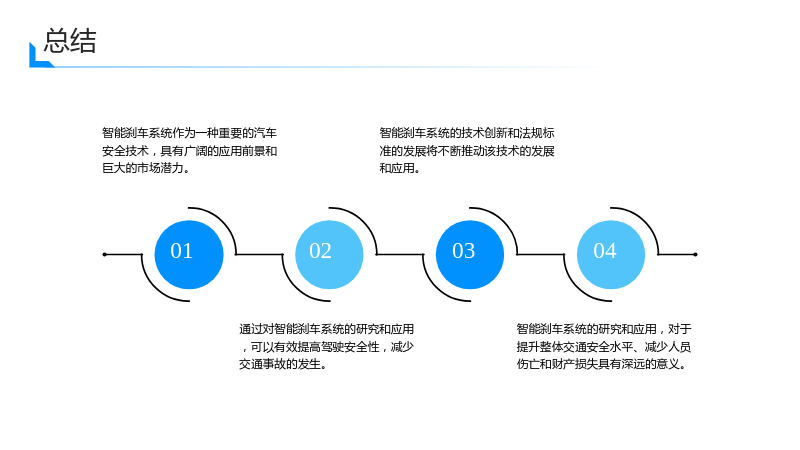

1.8 总结
- 智能刹车系统作为一种重要的汽车安全技术，具有广阔的应用前景和巨大的市场潜力。
- 通过对智能刹车系统的研究和应用，可以有效提高驾驶安全性，减少交通事故的发生。
- 智能刹车系统的技术创新和法规标准的发展将不断推动该技术的发展和应用。
- 智能刹车系统的研究和应用，对于提升整体交通安全水平、减少人员伤亡和财产损失具有深远的意义。
