四旋翼无人机PID控制和RRT路径规划实现的自主飞行仿真

1. 四旋翼无人机简介

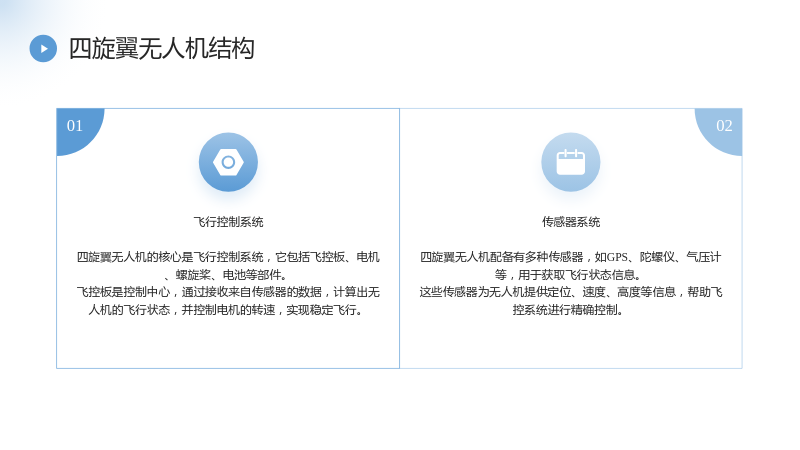

1.1 四旋翼无人机结构

1.1.1 飞行控制系统

• 四旋翼无人机的核心是飞行控制系统，它包括飞控板、电机、螺旋桨、电池等部件。
• 飞控板是控制中心，通过接收来自传感器的数据，计算出无人机的飞行状态，并控制电机的转速，实现稳定飞行。

1.1.2 传感器系统

• 四旋翼无人机配备有多种传感器，如GPS、陀螺仪、气压计等，用于获取飞行状态信息。
• 这些传感器为无人机提供定位、速度、高度等信息，帮助飞控系统进行精确控制。

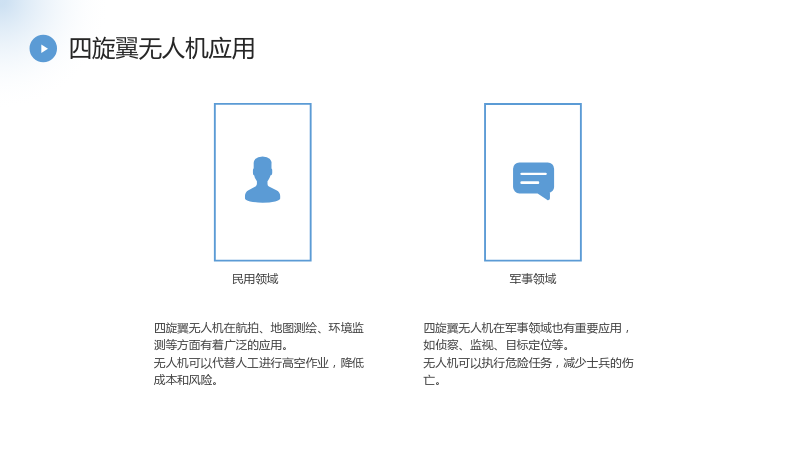

1.2 四旋翼无人机应用

1.2.1 民用领域

• 四旋翼无人机在航拍、地图测绘、环境监测等方面有着广泛的应用。
• 无人机可以代替人工进行高空作业，降低成本和风险。

1.2.2 军事领域

• 四旋翼无人机在军事领域也有重要应用，如侦察、监视、目标定位等。
• 无人机可以执行危险任务，减少士兵的伤亡。

2. PID控制原理及应用

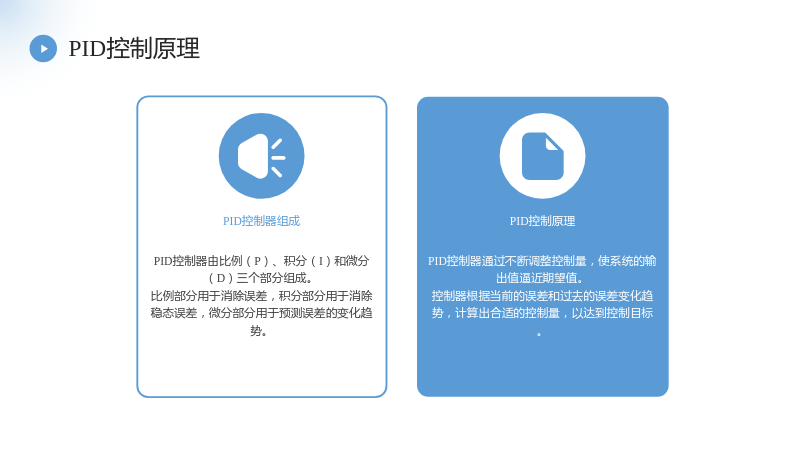

2.1 PID控制原理

2.1.1 PID控制器组成

• PID控制器由比例（P）、积分（I）和微分（D）三个部分组成。
• 比例部分用于消除误差，积分部分用于消除稳态误差，微分部分用于预测误差的变化趋势。

2.1.2 PID控制原理

• PID控制器通过不断调整控制量，使系统的输出值逼近期望值。
• 控制器根据当前的误差和过去的误差变化趋势，计算出合适的控制量，以达到控制目标。

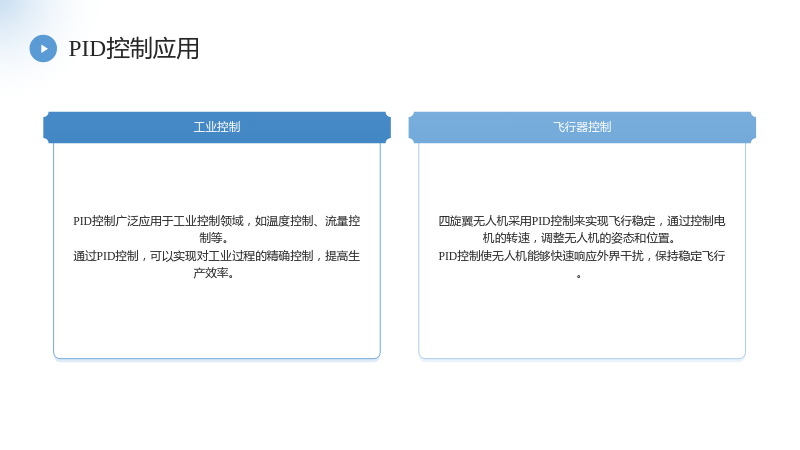

2.2 PID控制应用

2.2.1 工业控制

• PID控制广泛应用于工业控制领域，如温度控制、流量控制等。
• 通过PID控制，可以实现对工业过程的精确控制，提高生产效率。

2.2.2 飞行器控制

• 四旋翼无人机采用PID控制来实现飞行稳定，通过控制电机的转速，调整无人机的姿态和位置。
• PID控制使无人机能够快速响应外界干扰，保持稳定飞行。

3. RRT路径规划原理及应用

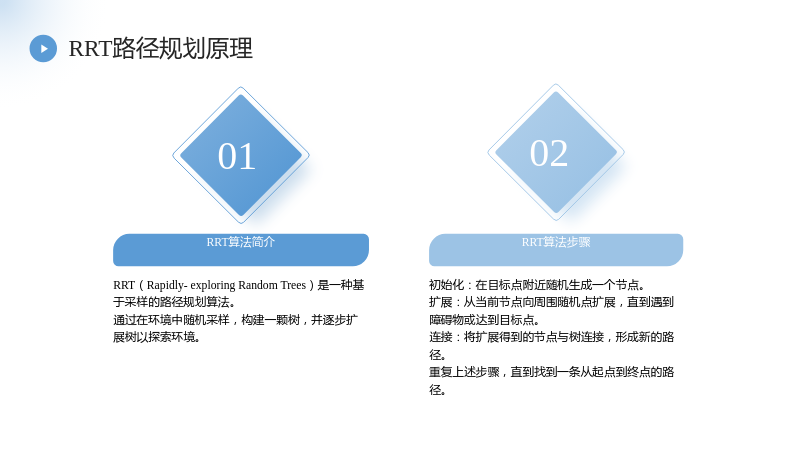

3.1 RRT路径规划原理

3.1.1 RRT算法简介

• RRT（Rapidly-exploring Random Trees）是一种基于采样的路径规划算法。
• 通过在环境中随机采样，构建一颗树，并逐步扩展树以探索环境。

3.1.2 RRT算法步骤

• 初始化：在目标点附近随机生成一个节点。
• 扩展：从当前节点向周围随机点扩展，直到遇到障碍物或达到目标点。
• 连接：将扩展得到的节点与树连接，形成新的路径。
• 重复上述步骤，直到找到一条从起点到终点的路径。

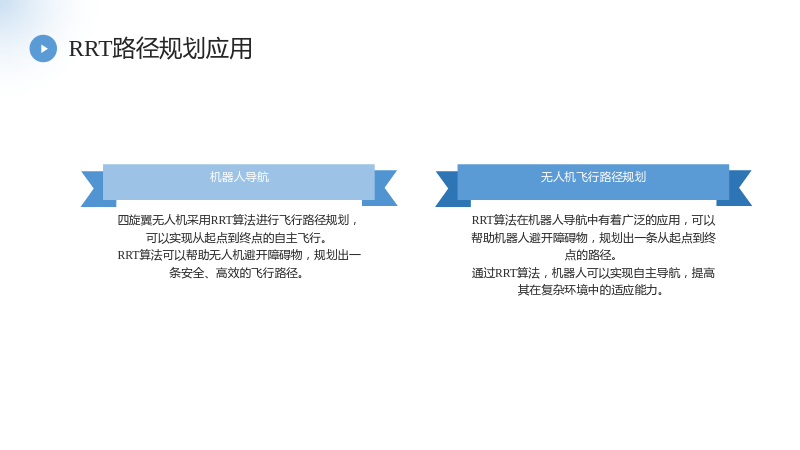

3.2 RRT路径规划应用

3.2.1 机器人导航

• RRT算法在机器人导航中有着广泛的应用，可以帮助机器人避开障碍物，规划出一条从起点到终点的路径。
• 通过RRT算法，机器人可以实现自主导航，提高其在复杂环境中的适应能力。

3.2.2 无人机飞行路径规划

• 四旋翼无人机采用RRT算法进行飞行路径规划，可以实现从起点到终点的自主飞行。
• RRT算法可以帮助无人机避开障碍物，规划出一条安全、高效的飞行路径。

4. 四旋翼无人机PID控制与RRT路径规划的结合

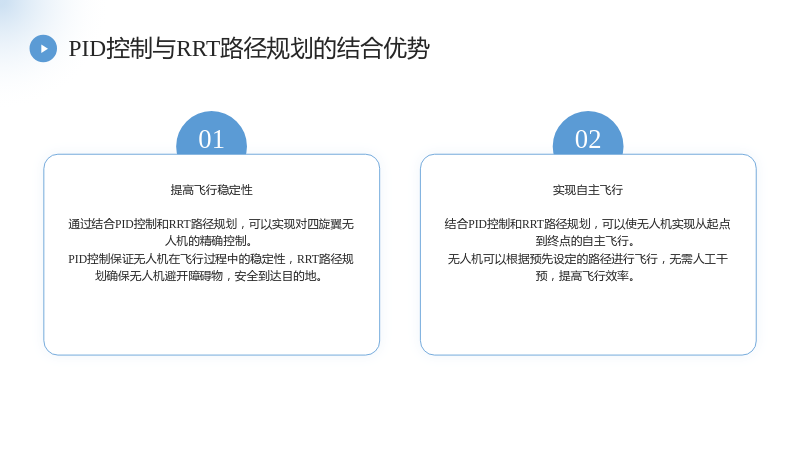

4.1 PID控制与RRT路径规划的结合优势

4.1.1 提高飞行稳定性

• 通过结合PID控制和RRT路径规划，可以实现对四旋翼无人机的精确控制。
• PID控制保证无人机在飞行过程中的稳定性，RRT路径规划确保无人机避开障碍物，安全到达目的地。

4.1.2 实现自主飞行

• 结合PID控制和RRT路径规划，可以使无人机实现从起点到终点的自主飞行。
• 无人机可以根据预先设定的路径进行飞行，无需人工干预，提高飞行效率。

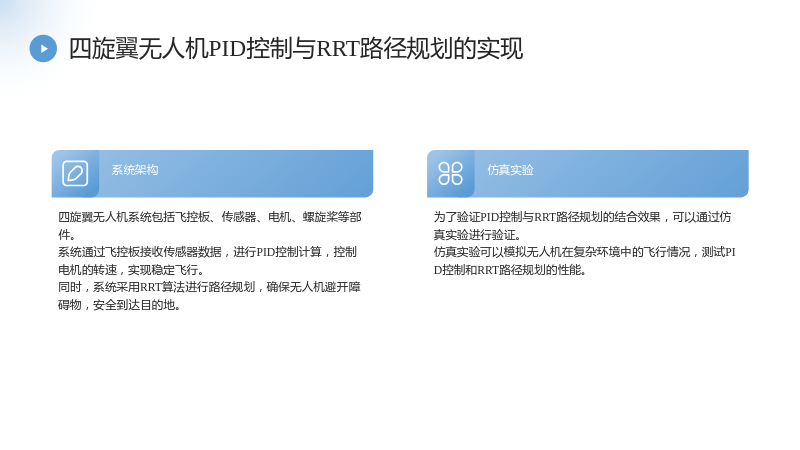

4.2 四旋翼无人机PID控制与RRT路径规划的实现

4.2.1 系统架构

• 四旋翼无人机系统包括飞控板、传感器、电机、螺旋桨等部件。
• 系统通过飞控板接收传感器数据，进行PID控制计算，控制电机的转速，实现稳定飞行。
• 同时，系统采用RRT算法进行路径规划，确保无人机避开障碍物，安全到达目的地。

4.2.2 仿真实验

• 为了验证PID控制与RRT路径规划的结合效果，可以通过仿真实验进行验证。
• 仿真实验可以模拟无人机在复杂环境中的飞行情况，测试PID控制和RRT路径规划的性能。

5. 总结

通过结合PID控制和RRT路径规划，四旋翼无人机可以实现从起点到终点的自主飞行。PID控制保证无人机的飞行稳定性，RRT路径规划确保无人机避开障碍物，安全到达目的地。这种结合方式为四旋翼无人机的应用提供了更广泛的可能性，如环境监测、地图测绘、灾害救援等。未来，随着技术的不断发展，PID控制和RRT路径规划的结合将更加完善，为无人机行业带来更多创新应用。
