ASK已调波调制参数自动测试装置的设计

1. 引言

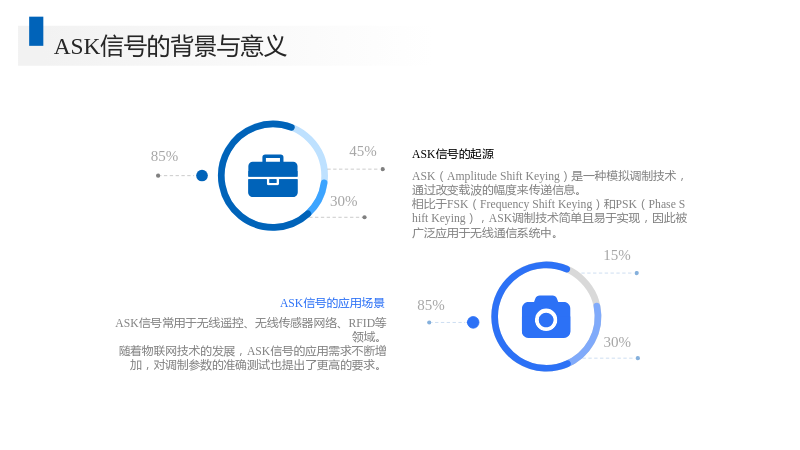

1.1 ASK信号的背景与意义

1.1.1 ASK信号的起源

• ASK（Amplitude Shift Keying）是一种模拟调制技术，通过改变载波的幅度来传递信息。
• 相比于FSK（Frequency Shift Keying）和PSK（Phase Shift Keying），ASK调制技术简单且易于实现，因此被广泛应用于无线通信系统中。

1.1.2 ASK信号的应用场景

• ASK信号常用于无线遥控、无线传感器网络、RFID等领域。
• 随着物联网技术的发展，ASK信号的应用需求不断增加，对调制参数的准确测试也提出了更高的要求。

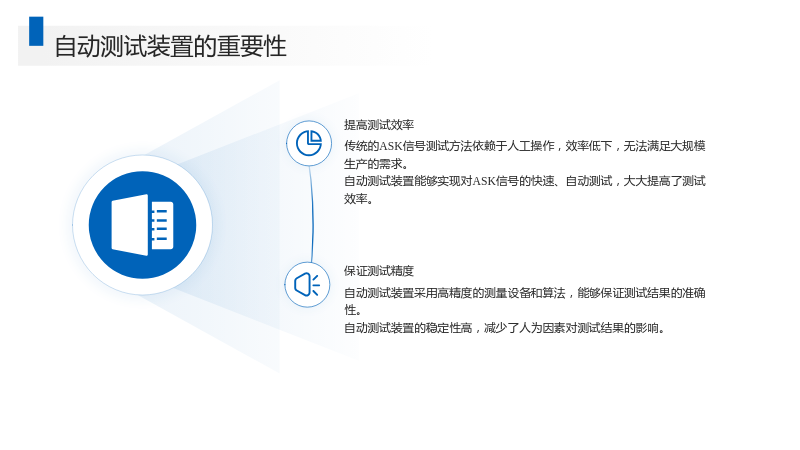

1.2 自动测试装置的重要性

1.2.1 提高测试效率

• 传统的ASK信号测试方法依赖于人工操作，效率低下，无法满足大规模生产的需求。
• 自动测试装置能够实现对ASK信号的快速、自动测试，大大提高了测试效率。

1.2.2 保证测试精度

• 自动测试装置采用高精度的测量设备和算法，能够保证测试结果的准确性。
• 自动测试装置的稳定性高，减少了人为因素对测试结果的影响。

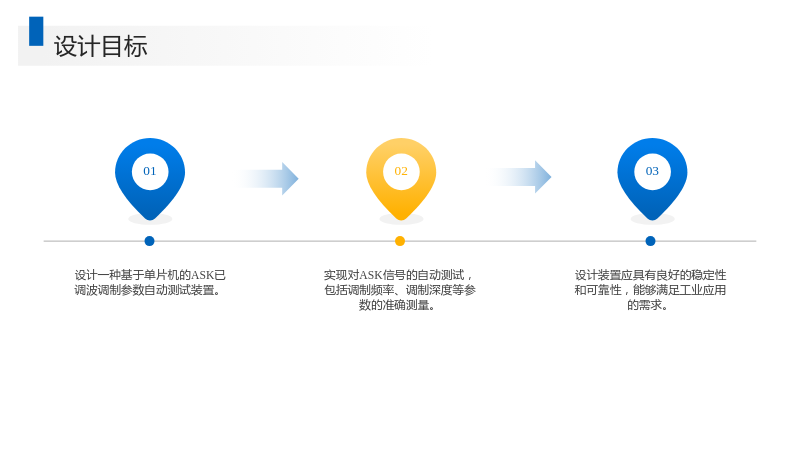

1.3 设计目标

• 设计一种基于单片机的ASK已调波调制参数自动测试装置。
• 实现对ASK信号的自动测试，包括调制频率、调制深度等参数的准确测量。
• 设计装置应具有良好的稳定性和可靠性，能够满足工业应用的需求。

2. 总体设计

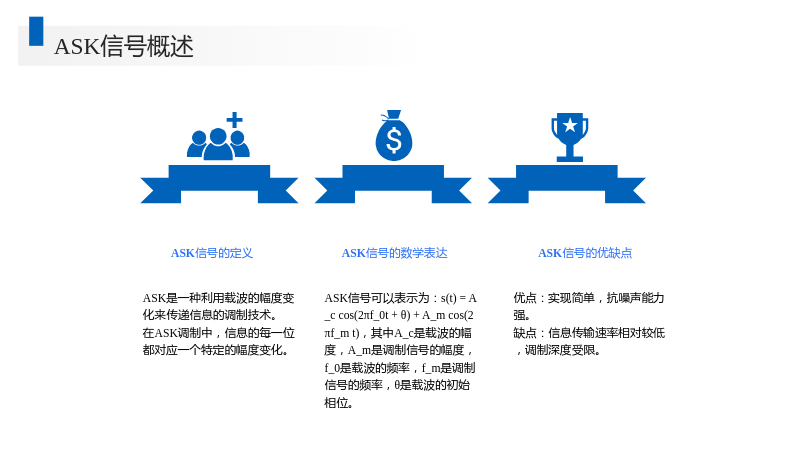

2.1 ASK信号概述

2.1.1 ASK信号的定义

• ASK是一种利用载波的幅度变化来传递信息的调制技术。
• 在ASK调制中，信息的每一位都对应一个特定的幅度变化。

2.1.2 ASK信号的数学表达

• ASK信号可以表示为：s(t) = A_c cos(2πf_0t + θ) + A_m cos(2πf_m t)，其中A_c是载波的幅度，A_m是调制信号的幅度，f_0是载波的频率，f_m是调制信号的频率，θ是载波的初始相位。

2.1.3 ASK信号的优缺点

• 优点：实现简单，抗噪声能力强。
• 缺点：信息传输速率相对较低，调制深度受限。

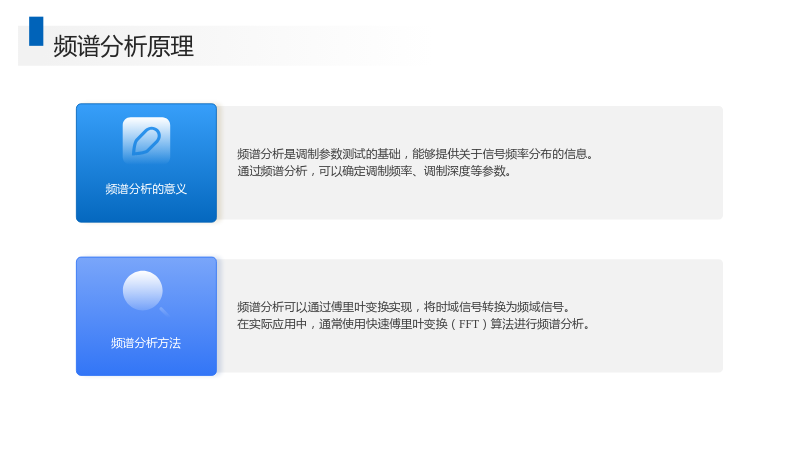

2.2 频谱分析原理

2.2.1 频谱分析的意义

• 频谱分析是调制参数测试的基础，能够提供关于信号频率分布的信息。
• 通过频谱分析，可以确定调制频率、调制深度等参数。

2.2.2 频谱分析方法

• 频谱分析可以通过傅里叶变换实现，将时域信号转换为频域信号。
• 在实际应用中，通常使用快速傅里叶变换（FFT）算法进行频谱分析。

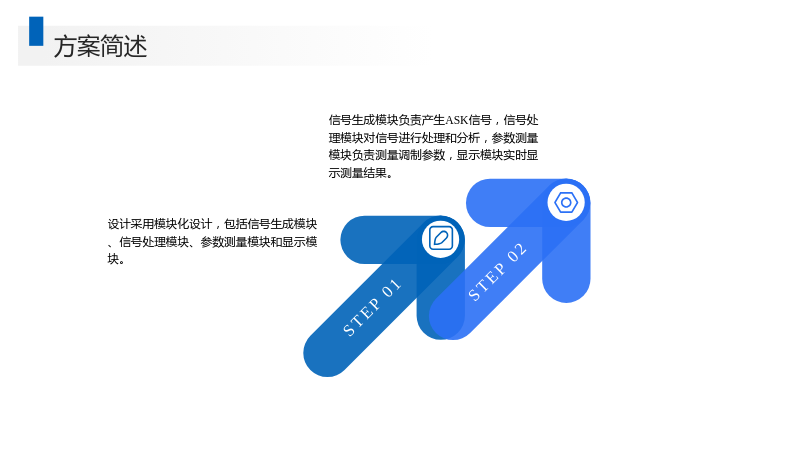

2.3 方案简述

• 设计采用模块化设计，包括信号生成模块、信号处理模块、参数测量模块和显示模块。
• 信号生成模块负责产生ASK信号，信号处理模块对信号进行处理和分析，参数测量模块负责测量调制参数，显示模块实时显示测量结果。

3. 硬件设计

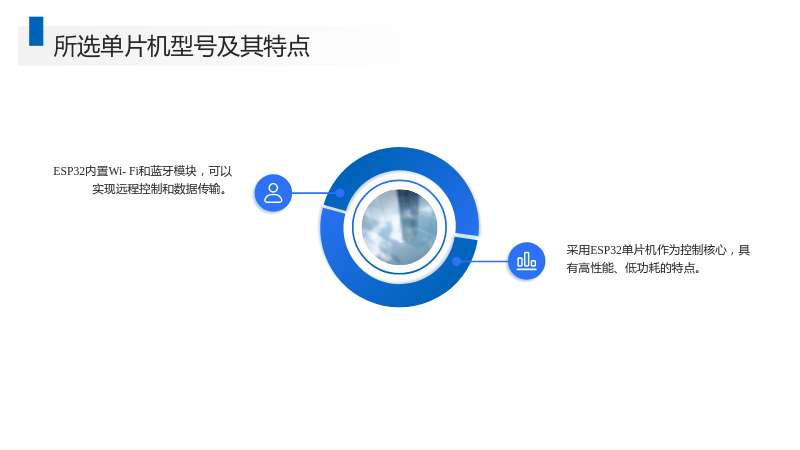

3.1 所选单片机型号及其特点

• 采用ESP32单片机作为控制核心，具有高性能、低功耗的特点。
• ESP32内置Wi-Fi和蓝牙模块，可以实现远程控制和数据传输。

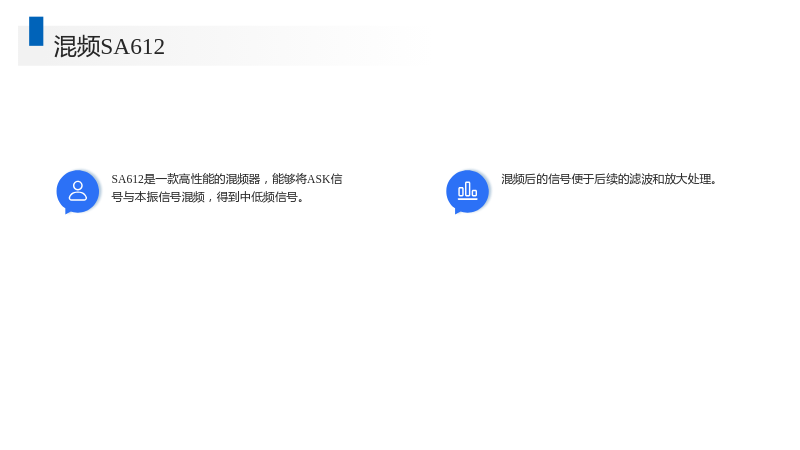

3.2 混频SA612

• SA612是一款高性能的混频器，能够将ASK信号与本振信号混频，得到中低频信号。
• 混频后的信号便于后续的滤波和放大处理。

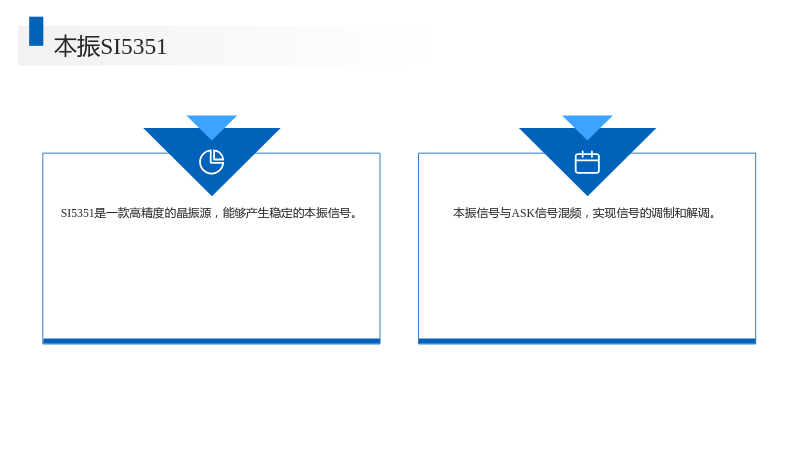

3.3 本振SI5351

• SI5351是一款高精度的晶振源，能够产生稳定的本振信号。
• 本振信号与ASK信号混频，实现信号的调制和解调。

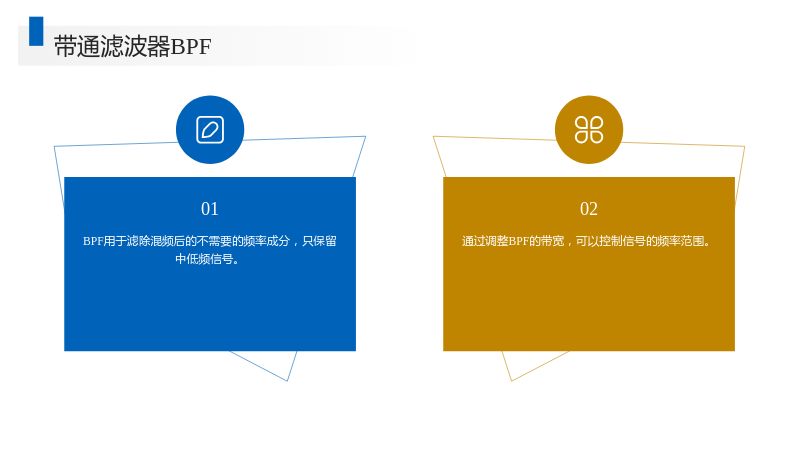

3.4 带通滤波器BPF

• BPF用于滤除混频后的不需要的频率成分，只保留中低频信号。
• 通过调整BPF的带宽，可以控制信号的频率范围。

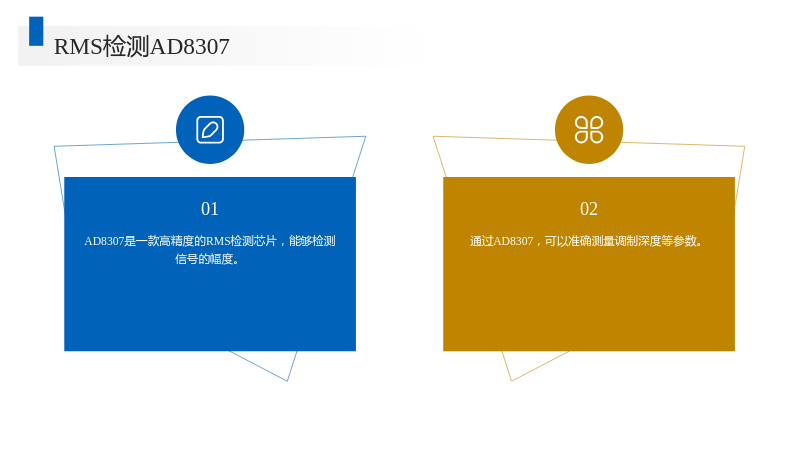

3.5 RMS检测AD8307

• AD8307是一款高精度的RMS检测芯片，能够检测信号的幅度。
• 通过AD8307，可以准确测量调制深度等参数。

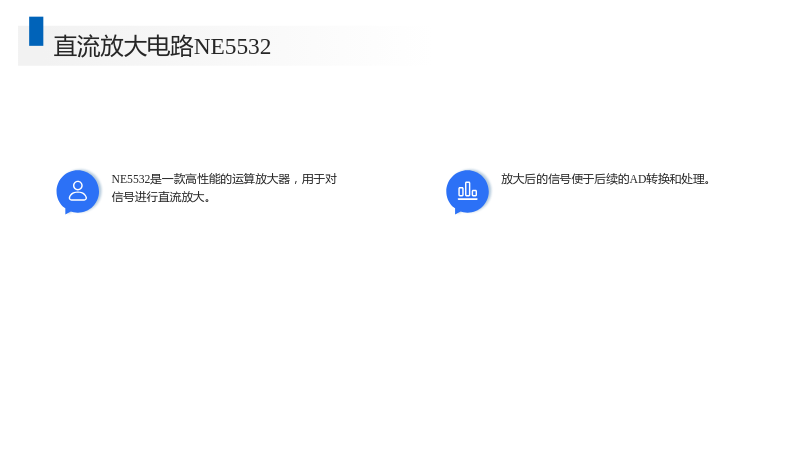

3.6 直流放大电路NE5532

• NE5532是一款高性能的运算放大器，用于对信号进行直流放大。
• 放大后的信号便于后续的AD转换和处理。

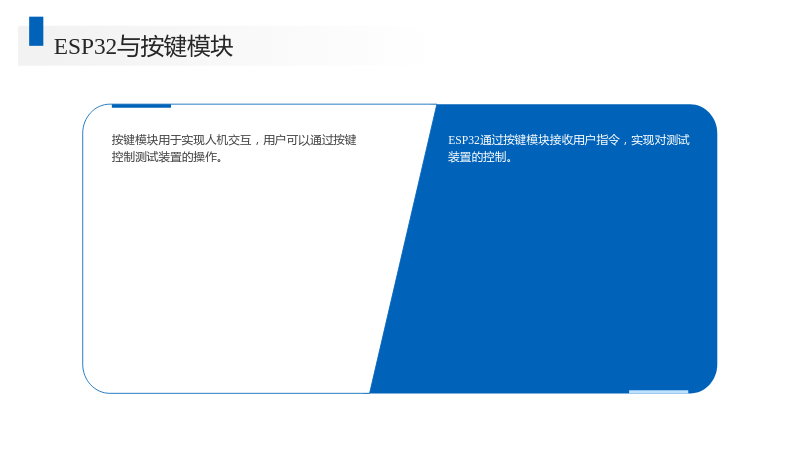

3.7 ESP32与按键模块

• 按键模块用于实现人机交互，用户可以通过按键控制测试装置的操作。
• ESP32通过按键模块接收用户指令，实现对测试装置的控制。

4. 程序软件设计

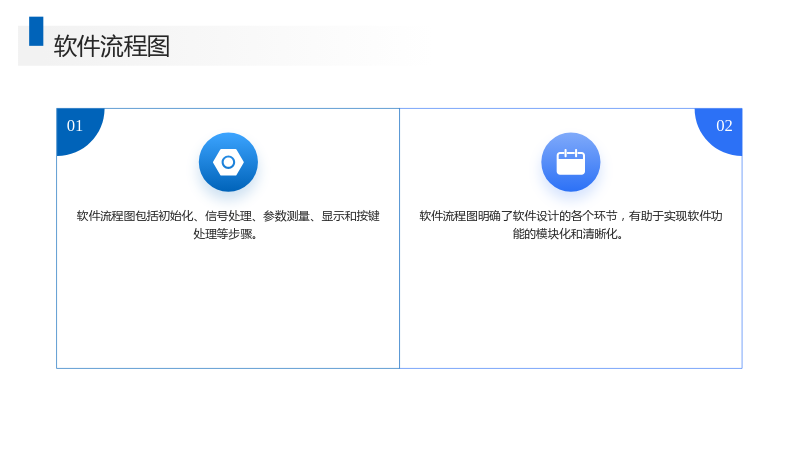

4.1 软件流程图

• 软件流程图包括初始化、信号处理、参数测量、显示和按键处理等步骤。
• 软件流程图明确了软件设计的各个环节，有助于实现软件功能的模块化和清晰化。

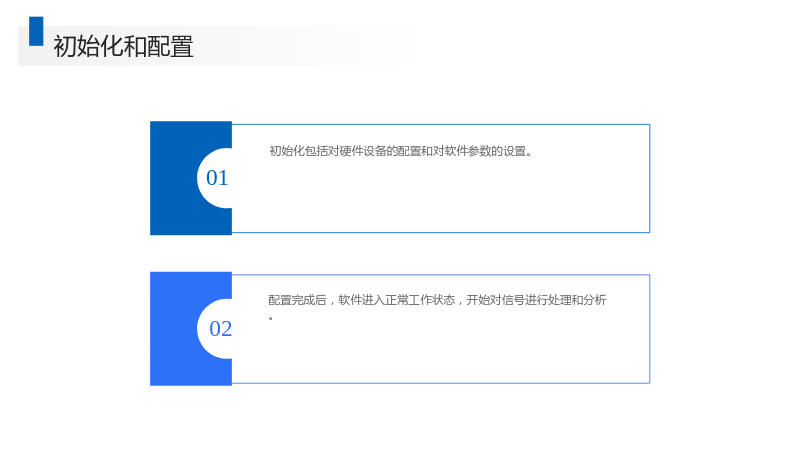

4.2 初始化和配置

• 初始化包括对硬件设备的配置和对软件参数的设置。
• 配置完成后，软件进入正常工作状态，开始对信号进行处理和分析。

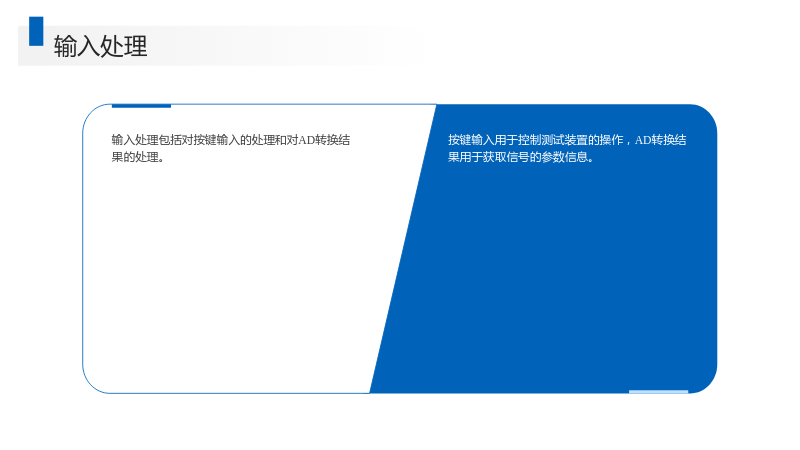

4.3 输入处理

• 输入处理包括对按键输入的处理和对AD转换结果的处理。
• 按键输入用于控制测试装置的操作，AD转换结果用于获取信号的参数信息。

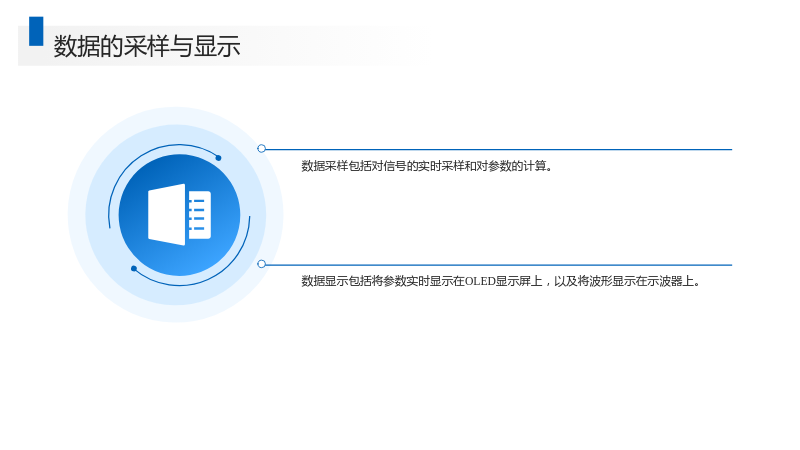

4.4 数据的采样与显示

• 数据采样包括对信号的实时采样和对参数的计算。
• 数据显示包括将参数实时显示在OLED显示屏上，以及将波形显示在示波器上。

5. 系统调试与测试

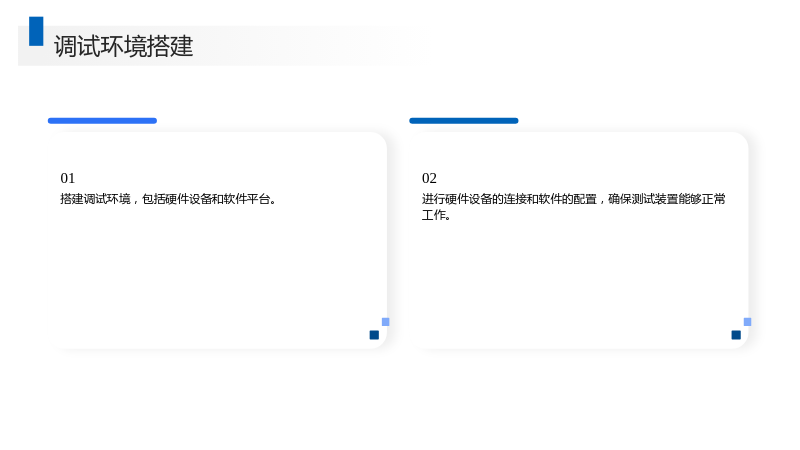

5.1 调试环境搭建

• 搭建调试环境，包括硬件设备和软件平台。
• 进行硬件设备的连接和软件的配置，确保测试装置能够正常工作。

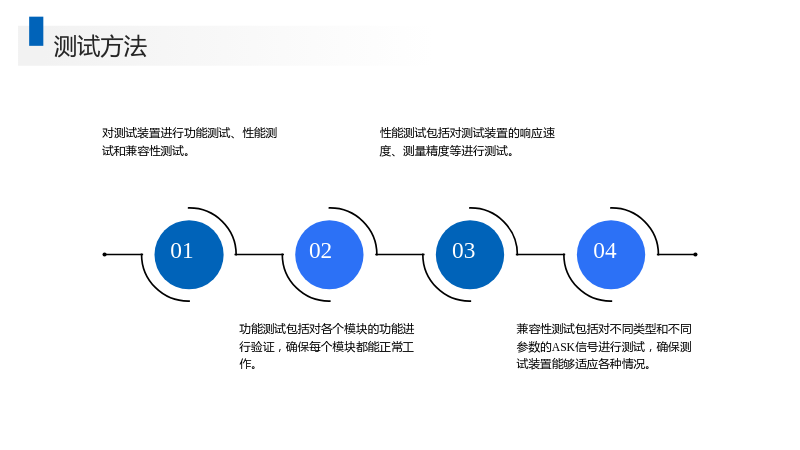

5.2 测试方法

• 对测试装置进行功能测试、性能测试和兼容性测试。
• 功能测试包括对各个模块的功能进行验证，确保每个模块都能正常工作。
• 性能测试包括对测试装置的响应速度、测量精度等进行测试。
• 兼容性测试包括对不同类型和不同参数的ASK信号进行测试，确保测试装置能够适应各种情况。

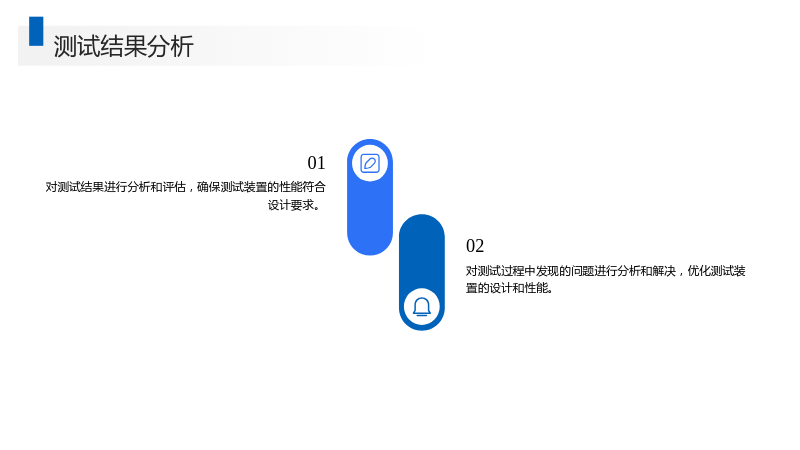

5.3 测试结果分析

• 对测试结果进行分析和评估，确保测试装置的性能符合设计要求。
• 对测试过程中发现的问题进行分析和解决，优化测试装置的设计和性能。

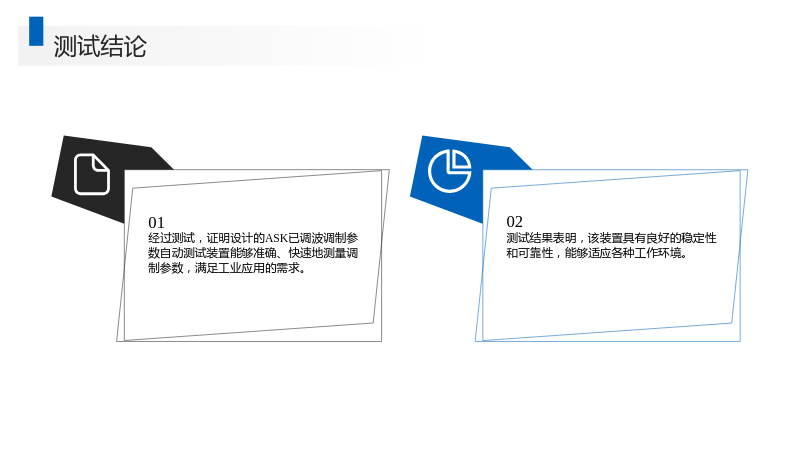

5.4 测试结论

• 经过测试，证明设计的ASK已调波调制参数自动测试装置能够准确、快速地测量调制参数，满足工业应用的需求。
• 测试结果表明，该装置具有良好的稳定性和可靠性，能够适应各种工作环境。

6. 结论与展望

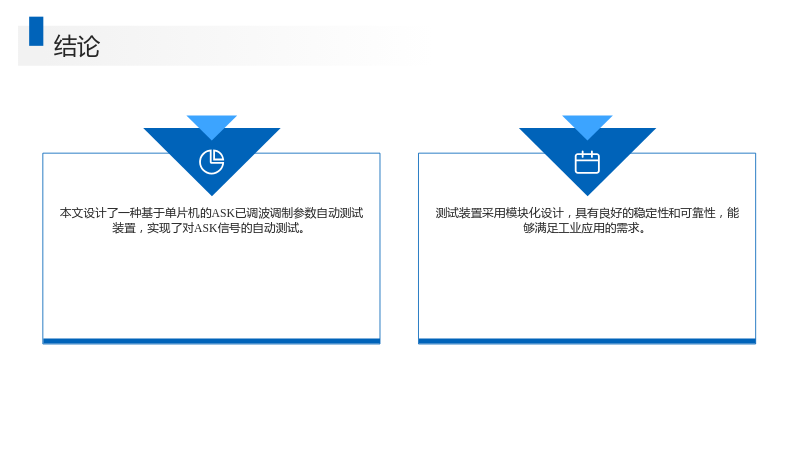

6.1 结论

• 本文设计了一种基于单片机的ASK已调波调制参数自动测试装置，实现了对ASK信号的自动测试。
• 测试装置采用模块化设计，具有良好的稳定性和可靠性，能够满足工业应用的需求。

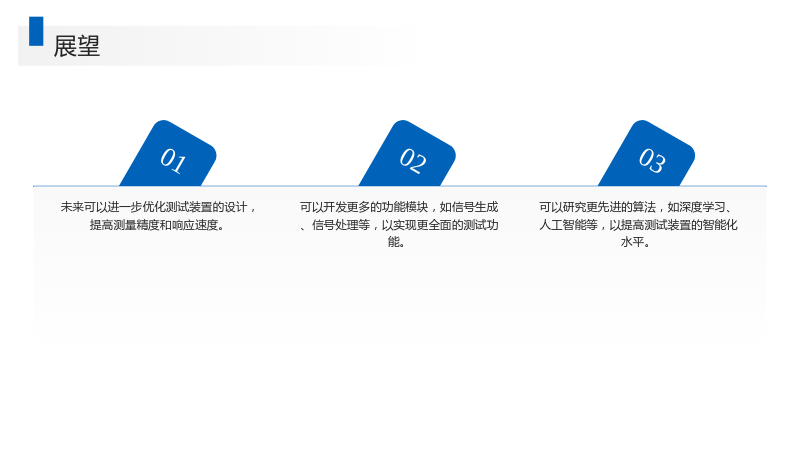

6.2 展望

• 未来可以进一步优化测试装置的设计，提高测量精度和响应速度。
• 可以开发更多的功能模块，如信号生成、信号处理等，以实现更全面的测试功能。
• 可以研究更先进的算法，如深度学习、人工智能等，以提高测试装置的智能化水平。

参考文献

[1] 熊俊俏, 杜勇, 戴丽萍. 高频电子线路[M]. 人民邮电出版社, 2013. [2] 邹虹, 王汝言, 贺利芳, 等. 数字电路与逻辑设计[M]. 人民邮电出版社, 2017. [3] Salih A T. Design and Implementation of a Low Power Consumption of ASK, FSK PSK, and QSK Modulators Based on FPAA Technology[J]. International Journal on Advanced Science, Engineering and Information Technology, 2021, 11(4): 1288-1294. [4] Chen J, Andreia C, Ehsan A. A High-Speed Efficient 220-GHz Spatial-Orthogonal ASK Transmitter in 130-nm SiGe BiCMOS[J]. IEEE Journal of Solid-State Circuits, 2017, 52(9): 2321-2334. [5] Fuxin Z, Chunbo L, Jialang X, et al. An Efficient Deep Learning Model for Automatic Modulation Recognition Based on Parameter Estimation and Transformation[J]. IEEE COMMUNICATIONS LETTERS, 2021, 25(10): 3287-3290.
