小型四旋翼无人机系统设计

1. 无人机系统概述

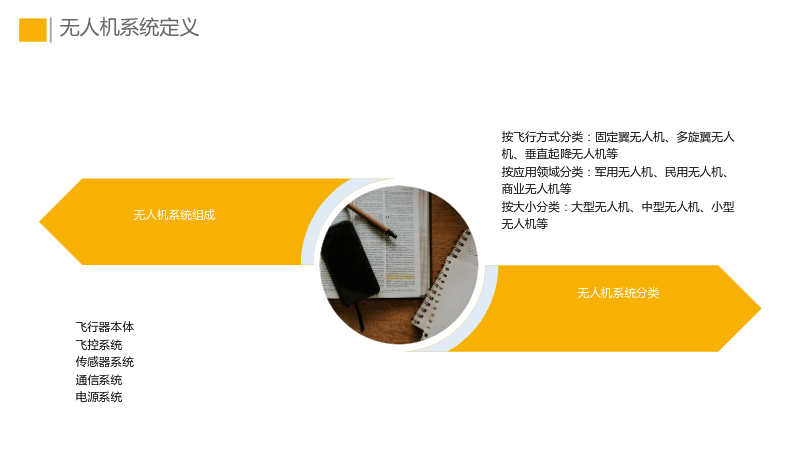

1.1 无人机系统定义

1.1.1 无人机系统组成

• 飞行器本体
• 飞控系统
• 传感器系统
• 通信系统
• 电源系统

1.1.2 无人机系统分类

• 按飞行方式分类：固定翼无人机、多旋翼无人机、垂直起降无人机等
• 按应用领域分类：军用无人机、民用无人机、商业无人机等
• 按大小分类：大型无人机、中型无人机、小型无人机等

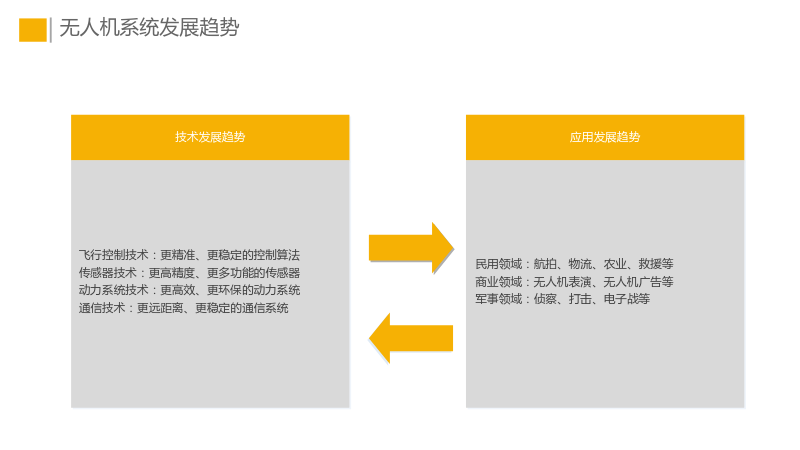

1.2 无人机系统发展趋势

1.2.1 技术发展趋势

• 飞行控制技术：更精准、更稳定的控制算法
• 传感器技术：更高精度、更多功能的传感器
• 动力系统技术：更高效、更环保的动力系统
• 通信技术：更远距离、更稳定的通信系统

1.2.2 应用发展趋势

• 民用领域：航拍、物流、农业、救援等
• 商业领域：无人机表演、无人机广告等
• 军事领域：侦察、打击、电子战等

2. 小型四旋翼无人机设计

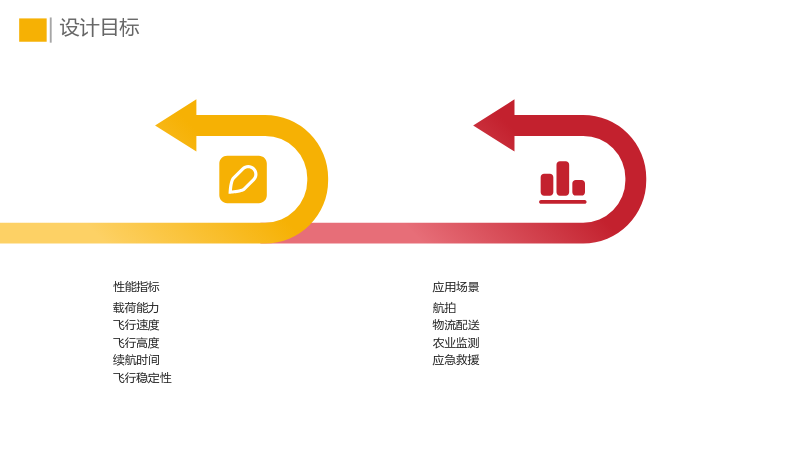

2.1 设计目标

2.1.1 性能指标

• 载荷能力
• 飞行速度
• 飞行高度
• 续航时间
• 飞行稳定性

2.1.2 应用场景

• 航拍
• 物流配送
• 农业监测
• 应急救援

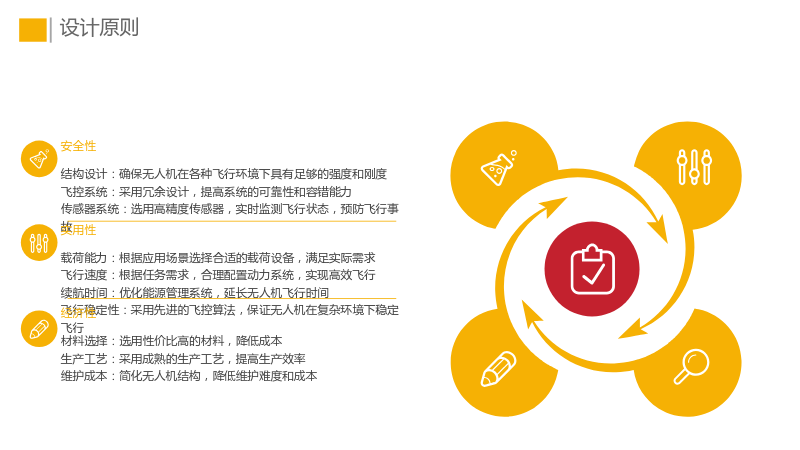

2.2 设计原则

2.2.1 安全性

• 结构设计：确保无人机在各种飞行环境下具有足够的强度和刚度
• 飞控系统：采用冗余设计，提高系统的可靠性和容错能力
• 传感器系统：选用高精度传感器，实时监测飞行状态，预防飞行事故

2.2.2 实用性

• 载荷能力：根据应用场景选择合适的载荷设备，满足实际需求
• 飞行速度：根据任务需求，合理配置动力系统，实现高效飞行
• 续航时间：优化能源管理系统，延长无人机飞行时间
• 飞行稳定性：采用先进的飞控算法，保证无人机在复杂环境下稳定飞行

2.2.3 经济性

• 材料选择：选用性价比高的材料，降低成本
• 生产工艺：采用成熟的生产工艺，提高生产效率
• 维护成本：简化无人机结构，降低维护难度和成本

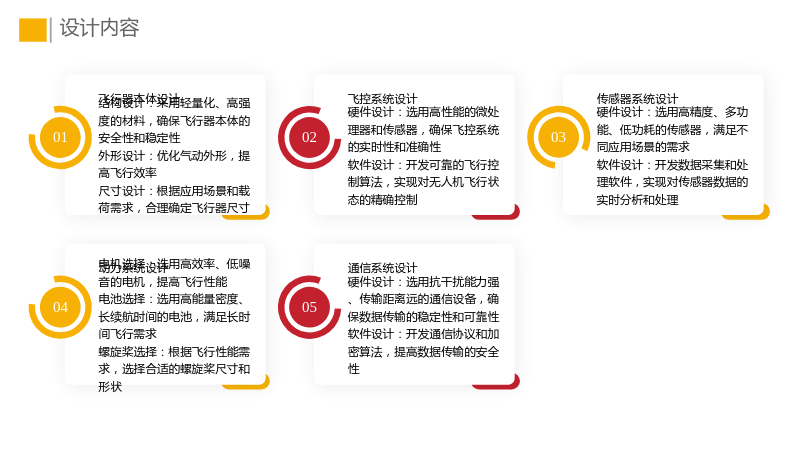

2.3 设计内容

2.3.1 飞行器本体设计

• 结构设计：采用轻量化、高强度的材料，确保飞行器本体的安全性和稳定性
• 外形设计：优化气动外形，提高飞行效率
• 尺寸设计：根据应用场景和载荷需求，合理确定飞行器尺寸

2.3.2 飞控系统设计

• 硬件设计：选用高性能的微处理器和传感器，确保飞控系统的实时性和准确性
• 软件设计：开发可靠的飞行控制算法，实现对无人机飞行状态的精确控制

2.3.3 传感器系统设计

• 硬件设计：选用高精度、多功能、低功耗的传感器，满足不同应用场景的需求
• 软件设计：开发数据采集和处理软件，实现对传感器数据的实时分析和处理

2.3.4 动力系统设计

• 电机选择：选用高效率、低噪音的电机，提高飞行性能
• 电池选择：选用高能量密度、长续航时间的电池，满足长时间飞行需求
• 螺旋桨选择：根据飞行性能需求，选择合适的螺旋桨尺寸和形状

2.3.5 通信系统设计

• 硬件设计：选用抗干扰能力强、传输距离远的通信设备，确保数据传输的稳定性和可靠性
• 软件设计：开发通信协议和加密算法，提高数据传输的安全性

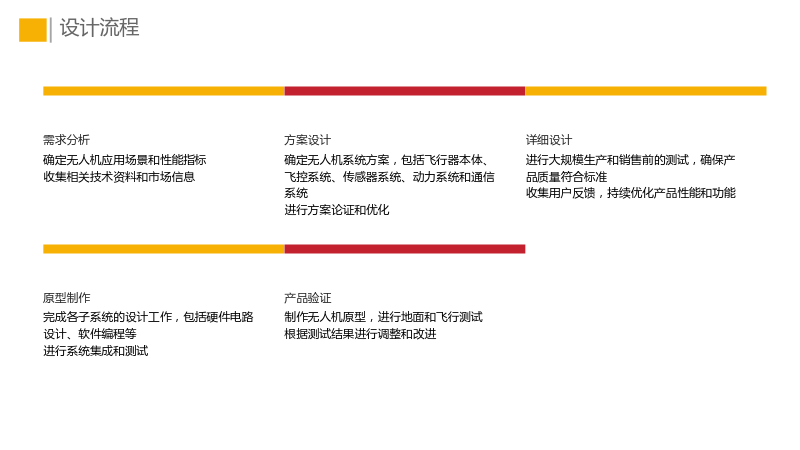

2.4 设计流程

2.4.1 需求分析

• 确定无人机应用场景和性能指标
• 收集相关技术资料和市场信息

2.4.2 方案设计

• 确定无人机系统方案，包括飞行器本体、飞控系统、传感器系统、动力系统和通信系统
• 进行方案论证和优化

2.4.3 详细设计

• 完成各子系统的设计工作，包括硬件电路设计、软件编程等
• 进行系统集成和测试

2.4.4 原型制作

• 制作无人机原型，进行地面和飞行测试
• 根据测试结果进行调整和改进

2.4.5 产品验证

• 进行大规模生产和销售前的测试，确保产品质量符合标准
• 收集用户反馈，持续优化产品性能和功能
