具有语音播报功能的超声波测距仪设计
1. 引言
1.1 设计研究的背景意义
1.1.1 超声波测距技术的应用
- 超声波测距技术以其无需接触即可测量的特点，在工业监控、建筑物尺寸测量、高度测量和声呐定位等领域备受欢迎。
- 相较于传统测距技术，超声波测距技术具有便捷、无干扰、适应能力强和成本低廉等优势。
1.1.2 超声波测距技术的局限性
- 超声波测距技术在某些特定环境下的应用受到限制，如温度变化较大时，超声波的传播速度会受到影响。
- 超声波测距技术在精确度方面也存在一定的局限性，尤其是在远距离测量时。
1.2 课题的研究现状
1.2.1 超声波测距技术的国际发展
- 国外在超声波测距技术方面取得了显著的成就，如美国、日本和欧洲国家。
- 这些国家在超声波测距技术的研究和应用方面积累了丰富的经验，为我国的研究提供了有益的借鉴。
1.2.2 我国超声波测距技术的发展
- 我国在超声波测距技术的研究和应用方面取得了长足的进步，但与国际先进水平相比仍有一定差距。
- 我国政府和企业对超声波测距技术的研究投入逐年增加，有望在未来实现跨越式发展。
1.3 本文设计的内容
1.3.1 设计目标
- 设计一款具有语音播报功能的超声波测距仪，提高用户的使用体验。
- 通过集成语音播报功能，使测距仪更加智能化和便捷化。
1.3.2 设计原理
- 利用超声波在空气中的传播特性，实现对前方障碍物的精准探测。
- 通过计算超声波的往返时长，结合已知的超声波传播速度，得出障碍物的实际距离。
1.4 本文研究内容
1.4.1 硬件系统设计
- 选择合适的超声波模块，实现超声波的发射和接收。
- 配置液晶显示屏，实时显示测量的距离数据。
- 集成语音播报模块，实时播报测得的距离数据。
1.4.2 软件系统设计
- 设计主程序，实现对各个功能模块的调度和管理。
- 编写子程序模块，实现数据收集、显示、语音播报等功能。
2. 超声波系统的工作原理
2.1 超声的概述
2.1.1 超声波的产生
- 超声波是由物体的机械振动所激发的，这种振动引起周围介质中的质点进行相应振动。
- 超声波的产生机制与音频波相似，但频率更高，具有更高的应用价值。
2.1.2 超声波的应用
- 超声波在医疗、工业、军事等领域具有广泛的应用，如超声波清洗、超声波焊接和超声波探测等。
- 超声波的传播速度相对较慢，约为340m/s，但具有恒定性和易于检测的特性。
2.2 超声波传感器
2.2.1 超声波传感器的原理
- 超声波传感器利用压电效应，将电信号转化为超声波信号，实现超声波的发射和接收。
- 超声波传感器具有高灵敏度、小型化和集成化的特点，适用于各种测距应用。
2.2.2 超声波传感器的应用
- 超声波传感器在测距、定位、物位检测等领域具有广泛的应用。
- 超声波传感器在汽车倒车雷达、移动机器人等领域发挥着重要作用。
2.3 超声波测距方案
2.3.1 时间飞行测量法
- 时间飞行测量法是通过计算超声波信号从发射到接收之间的时间差，结合已知的超声波传播速度，来估算实际距离。
- 时间飞行测量法具有简单、可靠、易于实现的特点，适用于各种测距应用。
2.3.2 相位差异测量法和振幅测量法
- 相位差异测量法和振幅测量法是另外两种超声波测距方法，适用于不同的应用场景。
- 相位差异测量法是通过比较发射和接收信号的相位差来计算距离，适用于高精度测量。
- 振幅测量法是通过比较发射和接收信号的振幅来计算距离，适用于远距离测量。
2.4 本章小结
本章首先介绍了超声波的基础理念，包括其基本概念和超声波传感器所展现出的独特特性。随后，我们详细解析了本设计核心所采用的超声波测距技术的核心工作机制，旨在全面展示本设计中超声波技术的应用。
3. 系统硬件设计
3.1 设计功能的实现
3.1.1 实时距离测量
- 设备能够实时测量指定区域的距离，并通过语音播报和液晶显示屏实时反馈测量结果。
- 当探测到的距离低于预设阈值时，设备将触发声音警报，提供即时的安全提示。
3.1.2 用户交互
- 设备具备简易的按键操作，允许用户进行参数设置和调整。
- 设备具备掉电记忆功能，确保即使断电重启，已设置的参数也不会丢失。

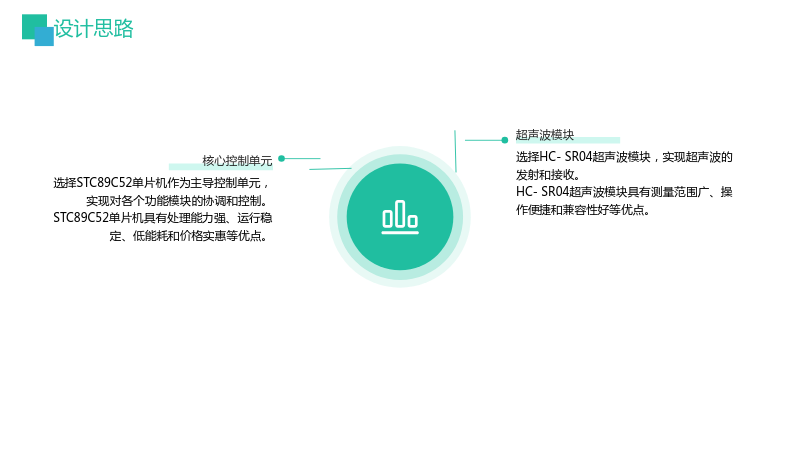

3.2 设计思路
3.2.1 核心控制单元
- 选择STC89C52单片机作为主导控制单元，实现对各个功能模块的协调和控制。
- STC89C52单片机具有处理能力强、运行稳定、低能耗和价格实惠等优点。
3.2.2 超声波模块
- 选择HC-SR04超声波模块，实现超声波的发射和接收。
- HC-SR04超声波模块具有测量范围广、操作便捷和兼容性好等优点。
3.3 硬件系统框图
3.3.1 系统构成
- 系统主要由超声波模块、液晶显示屏、语音播报模块、按键输入模块和警示模块等组成。
- 这些模块通过STC89C52单片机实现协调和控制，共同完成超声波测距和语音播报等功能。
3.3.2 系统工作流程
- 超声波模块负责发射和接收超声波信号，通过测量超声波的往返时间差来计算距离。
- 液晶显示屏实时显示测量结果，语音播报模块实时播报距离数据。
- 当距离低于预设阈值时，警示模块发出声音警报，提醒用户注意安全。
3.4 主控制电路
3.4.1 STC89C52单片机
- STC89C52单片机具有8K字节的可重复编程Flash存储器，满足程序存储需求。
- 内置512字节的RAM，提供高效的数据处理空间。
- 配备2K字节的EEPROM，用于存储关键数据和配置信息。
3.4.2 复位电路
- 复位电路用于将单片机恢复到初始状态，确保系统稳定运行。
- 常见的复位电路有上电复位、手动复位和看门狗复位等。
3.5 超声波模块
3.5.1 工作原理
- 超声波模块通过压电效应，将电信号转化为超声波信号，实现超声波的发射和接收。
- 超声波模块具有高灵敏度、小型化和集成化的特点，适用于各种测距应用。
3.5.2 应用实例
- 超声波模块在汽车倒车雷达、移动机器人、水位检测等领域具有广泛的应用。
- 超声波模块在工业自动化、安防监控和医疗诊断等领域也发挥着重要作用。
3.6 液晶1602显示电路
3.6.1 显示原理
- 液晶1602显示电路通过液晶显示技术，将数字信号转换为可视化的文字和图像。
- 液晶1602显示电路具有低功耗、高清晰度和易于驱动等优点。
3.6.2 应用实例
- 液晶1602显示电路在电子设备、仪器仪表和手持设备等领域具有广泛的应用。
- 液晶1602显示电路在智能家居、智能穿戴和物联网等领域也发挥着重要作用。
3.7 按键模块
3.7.1 工作原理
- 按键模块通过检测按键的输入信号，实现与单片机的交互。
- 按键模块具有简单、可靠和易于实现等优点。
3.7.2 应用实例
- 按键模块在各种电子设备中广泛应用，如手机、电脑和智能家居等。
- 按键模块在工业控制、安防监控和医疗设备等领域也发挥着重要作用。
3.8 蜂鸣器报警模块
3.8.1 工作原理
- 蜂鸣器报警模块通过产生声音信号，实现对用户的警示和提示。
- 蜂鸣器报警模块具有简单、可靠和易于实现等优点。
3.8.2 应用实例
- 蜂鸣器报警模块在各种电子设备中广泛应用，如汽车、家电和安防设备等。
- 蜂鸣器报警模块在工业控制、医疗设备和智能家居等领域也发挥着重要作用。
3.9 语音播报模块
3.9.1 工作原理
- 语音播报模块通过将数字信号转换为声音信号，实现对用户的语音提示和反馈。
- 语音播报模块具有智能化、便捷化和人性化等优点。
