综合布线系统设计方案

1. 概述

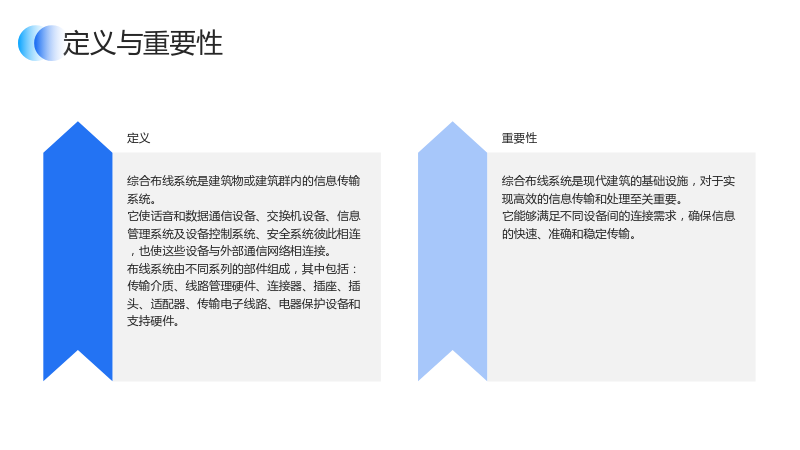

1.1 定义与重要性

1.1.1 定义

• 综合布线系统是建筑物或建筑群内的信息传输系统。
• 它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。
• 布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。

1.1.2 重要性

• 综合布线系统是现代建筑的基础设施，对于实现高效的信息传输和处理至关重要。
• 它能够满足不同设备间的连接需求，确保信息的快速、准确和稳定传输。

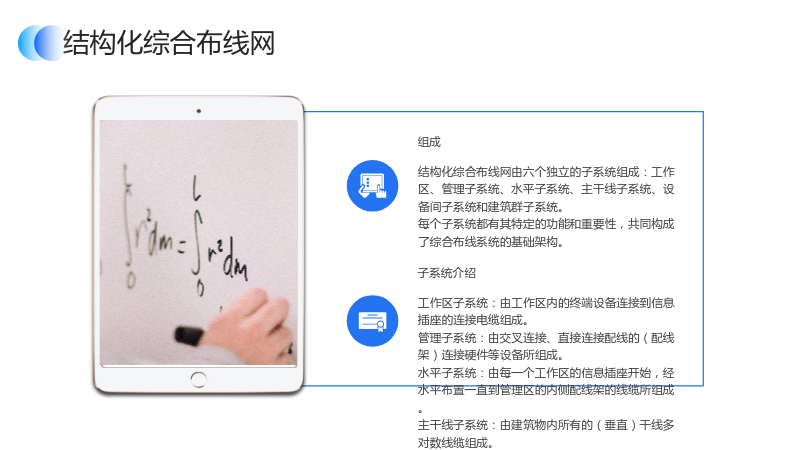

1.2 结构化综合布线网

1.2.1 组成

• 结构化综合布线网由六个独立的子系统组成：工作区、管理子系统、水平子系统、主干线子系统、设备间子系统和建筑群子系统。
• 每个子系统都有其特定的功能和重要性，共同构成了综合布线系统的基础架构。

1.2.2 子系统介绍

• 工作区子系统：由工作区内的终端设备连接到信息插座的连接电缆组成。
• 管理子系统：由交叉连接、直接连接配线的（配线架）连接硬件等设备所组成。
• 水平子系统：由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成。
• 主干线子系统：由建筑物内所有的（垂直）干线多对数线缆组成。
• 设备间子系统：由设备间的线缆、连接器和相关支撑硬件组成。
• 建筑群子系统：将一个建筑物中的线缆延伸到建筑物群，实现楼宇之间布线。

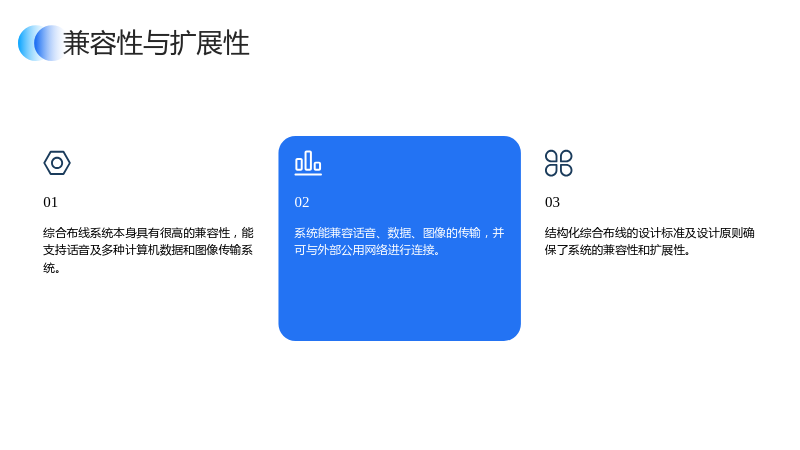

1.3 兼容性与扩展性

• 综合布线系统本身具有很高的兼容性，能支持话音及多种计算机数据和图像传输系统。
• 系统能兼容话音、数据、图像的传输，并可与外部公用网络进行连接。
• 结构化综合布线的设计标准及设计原则确保了系统的兼容性和扩展性。

2. 系统设计方案及配置

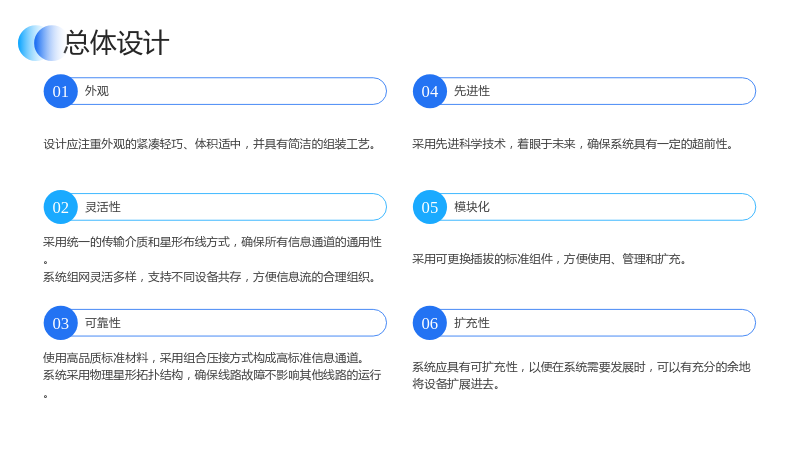

2.1 总体设计

2.1.1 外观

• 设计应注重外观的紧凑轻巧、体积适中，并具有简洁的组装工艺。

2.1.2 灵活性

• 采用统一的传输介质和星形布线方式，确保所有信息通道的通用性。
• 系统组网灵活多样，支持不同设备共存，方便信息流的合理组织。

2.1.3 可靠性

• 使用高品质标准材料，采用组合压接方式构成高标准信息通道。
• 系统采用物理星形拓扑结构，确保线路故障不影响其他线路的运行。

2.1.4 先进性

• 采用先进科学技术，着眼于未来，确保系统具有一定的超前性。

2.1.5 模块化

• 采用可更换插拔的标准组件，方便使用、管理和扩充。

2.1.6 扩充性

• 系统应具有可扩充性，以便在系统需要发展时，可以有充分的余地将设备扩展进去。

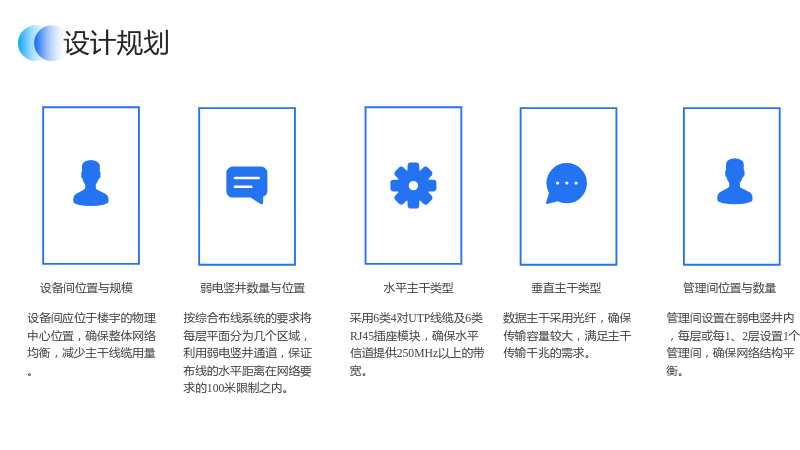

2.2 设计规划

2.2.1 设备间位置与规模

• 设备间应位于楼宇的物理中心位置，确保整体网络均衡，减少主干线缆用量。

2.2.2 弱电竖井数量与位置

• 按综合布线系统的要求将每层平面分为几个区域，利用弱电竖井通道，保证布线的水平距离在网络要求的100米限制之内。

2.2.3 水平主干类型

• 采用6类4对UTP线缆及6类RJ45插座模块，确保水平信道提供250MHz以上的带宽。

2.2.4 垂直主干类型

• 数据主干采用光纤，确保传输容量较大，满足主干传输千兆的需求。

2.2.5 管理间位置与数量

• 管理间设置在弱电竖井内，每层或每1、2层设置1个管理间，确保网络结构平衡。

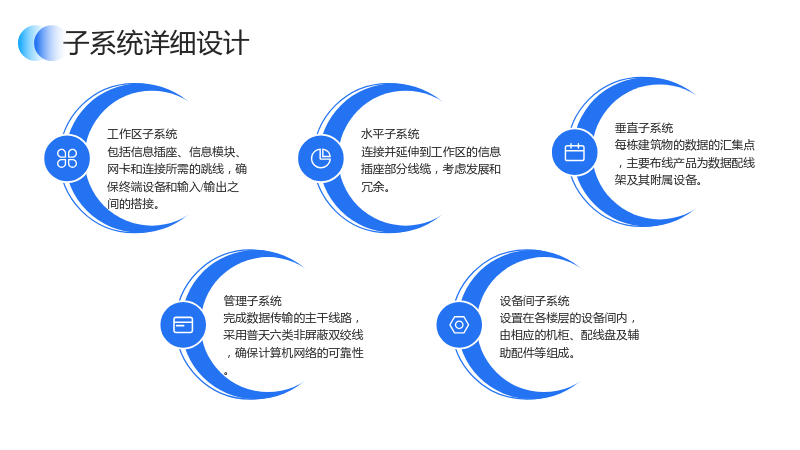

2.3 子系统详细设计

2.3.1 工作区子系统

• 包括信息插座、信息模块、网卡和连接所需的跳线，确保终端设备和输入/输出之间的搭接。

2.3.2 水平子系统

• 连接并延伸到工作区的信息插座部分线缆，考虑发展和冗余。

2.3.3 垂直子系统

• 完成数据传输的主干线路，采用普天六类非屏蔽双绞线，确保计算机网络的可靠性。

2.3.4 管理子系统

• 设置在各楼层的设备间内，由相应的机柜、配线盘及辅助配件等组成。

2.3.5 设备间子系统

• 每栋建筑物的数据的汇集点，主要布线产品为数据配线架及其附属设备。

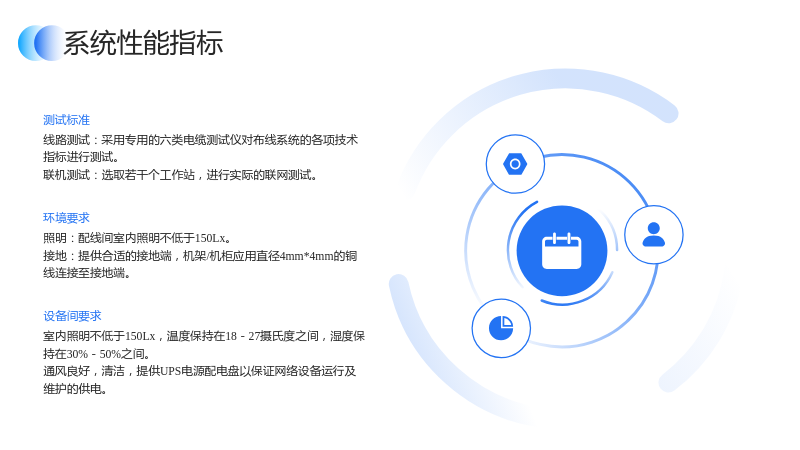

2.4 系统性能指标

2.4.1 测试标准

• 线路测试：采用专用的六类电缆测试仪对布线系统的各项技术指标进行测试。
• 联机测试：选取若干个工作站，进行实际的联网测试。

2.4.2 环境要求

• 照明：配线间室内照明不低于150Lx。
• 接地：提供合适的接地端，机架/机柜应用直径4mm*4mm的铜线连接至接地端。

2.4.3 设备间要求

• 室内照明不低于150Lx，温度保持在18－27摄氏度之间，湿度保持在30%－50%之间。
• 通风良好，清洁，提供UPS电源配电盘以保证网络设备运行及维护的供电。

3. 设计总结

• 结构化综合布线系统的语音、数据、图像等多媒体信息的传输介质的物理架构，在布线方面要求具有高度灵活性、可靠性、实用性、综合性，并且易扩展、方便维护和管理。
