工业机器人焊接生产线深度解析与未来展望

1. 工业机器人焊接生产线概述

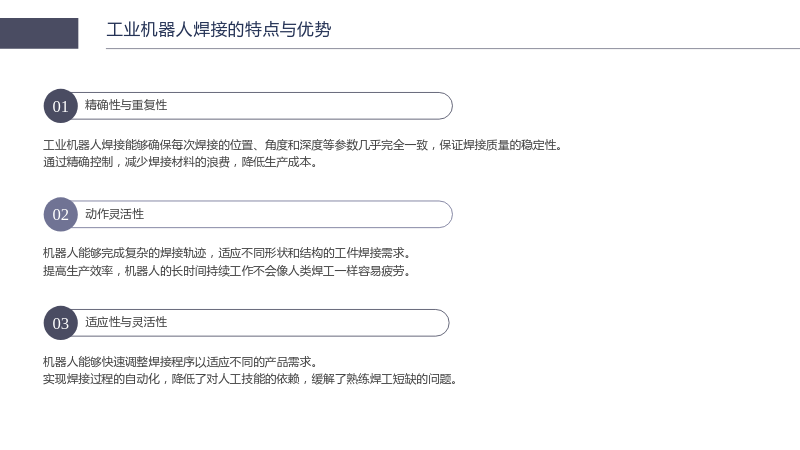

1.1 工业机器人焊接的特点与优势

1.1.1 精确性与重复性

• 工业机器人焊接能够确保每次焊接的位置、角度和深度等参数几乎完全一致，保证焊接质量的稳定性。
• 通过精确控制，减少焊接材料的浪费，降低生产成本。

1.1.2 动作灵活性

• 机器人能够完成复杂的焊接轨迹，适应不同形状和结构的工件焊接需求。
• 提高生产效率，机器人的长时间持续工作不会像人类焊工一样容易疲劳。

1.1.3 适应性与灵活性

• 机器人能够快速调整焊接程序以适应不同的产品需求。
• 实现焊接过程的自动化，降低了对人工技能的依赖，缓解了熟练焊工短缺的问题。

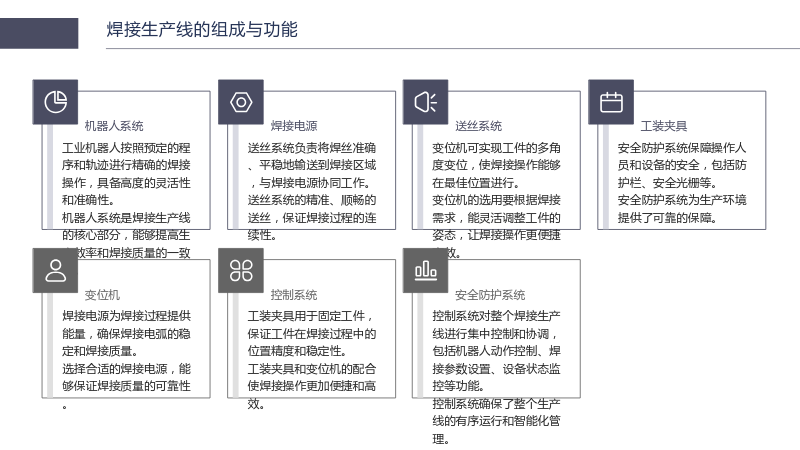

1.2 焊接生产线的组成与功能

1.2.1 机器人系统

• 工业机器人按照预定的程序和轨迹进行精确的焊接操作，具备高度的灵活性和准确性。
• 机器人系统是焊接生产线的核心部分，能够提高生产效率和焊接质量的一致性。

1.2.2 焊接电源

• 焊接电源为焊接过程提供能量，确保焊接电弧的稳定和焊接质量。
• 选择合适的焊接电源，能够保证焊接质量的可靠性。

1.2.3 送丝系统

• 送丝系统负责将焊丝准确、平稳地输送到焊接区域，与焊接电源协同工作。
• 送丝系统的精准、顺畅的送丝，保证焊接过程的连续性。

1.2.4 工装夹具

• 工装夹具用于固定工件，保证工件在焊接过程中的位置精度和稳定性。
• 工装夹具和变位机的配合使焊接操作更加便捷和高效。

1.2.5 变位机

• 变位机可实现工件的多角度变位，使焊接操作能够在最佳位置进行。
• 变位机的选用要根据焊接需求，能灵活调整工件的姿态，让焊接操作更便捷高效。

1.2.6 控制系统

• 控制系统对整个焊接生产线进行集中控制和协调，包括机器人动作控制、焊接参数设置、设备状态监控等功能。
• 控制系统确保了整个生产线的有序运行和智能化管理。

1.2.7 安全防护系统

• 安全防护系统保障操作人员和设备的安全，包括防护栏、安全光栅等。
• 安全防护系统为生产环境提供了可靠的保障。

2. 工业机器人的选型与配置

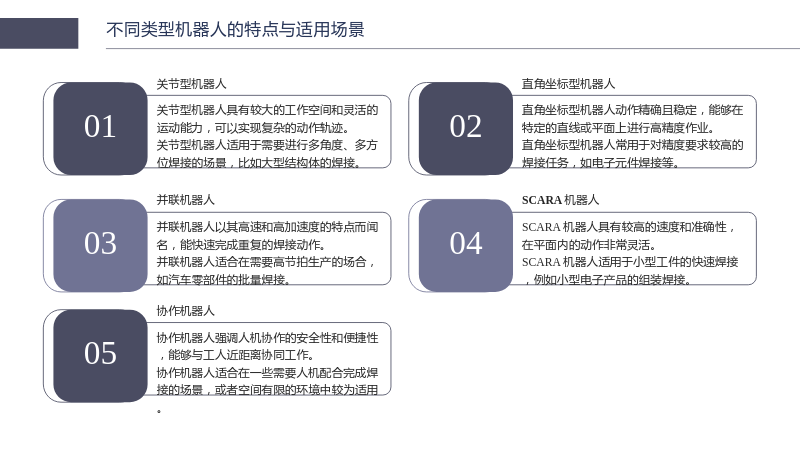

2.1 不同类型机器人的特点与适用场景

2.1.1 关节型机器人

• 关节型机器人具有较大的工作空间和灵活的运动能力，可以实现复杂的动作轨迹。
• 关节型机器人适用于需要进行多角度、多方位焊接的场景，比如大型结构体的焊接。

2.1.2 直角坐标型机器人

• 直角坐标型机器人动作精确且稳定，能够在特定的直线或平面上进行高精度作业。
• 直角坐标型机器人常用于对精度要求较高的焊接任务，如电子元件焊接等。

2.1.3 并联机器人

• 并联机器人以其高速和高加速度的特点而闻名，能快速完成重复的焊接动作。
• 并联机器人适合在需要高节拍生产的场合，如汽车零部件的批量焊接。

2.1.4 SCARA 机器人

• SCARA 机器人具有较高的速度和准确性，在平面内的动作非常灵活。
• SCARA 机器人适用于小型工件的快速焊接，例如小型电子产品的组装焊接。

2.1.5 协作机器人

• 协作机器人强调人机协作的安全性和便捷性，能够与工人近距离协同工作。
• 协作机器人适合在一些需要人机配合完成焊接的场景，或者空间有限的环境中较为适用。

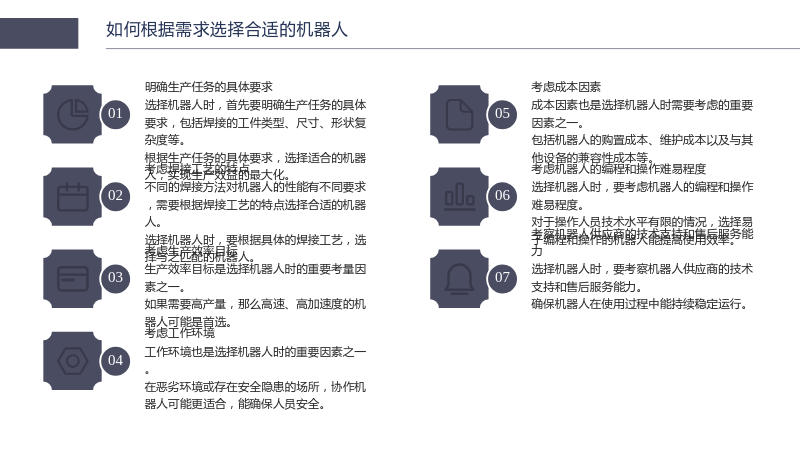

2.2 如何根据需求选择合适的机器人

2.2.1 明确生产任务的具体要求

• 选择机器人时，首先要明确生产任务的具体要求，包括焊接的工件类型、尺寸、形状复杂度等。
• 根据生产任务的具体要求，选择适合的机器人，实现生产效益的最大化。

2.2.2 考虑焊接工艺的特点

• 不同的焊接方法对机器人的性能有不同要求，需要根据焊接工艺的特点选择合适的机器人。
• 选择机器人时，要根据具体的焊接工艺，选择与之匹配的机器人。

2.2.3 考虑生产效率目标

• 生产效率目标是选择机器人时的重要考量因素之一。
• 如果需要高产量，那么高速、高加速度的机器人可能是首选。

2.2.4 考虑工作环境

• 工作环境也是选择机器人时的重要因素之一。
• 在恶劣环境或存在安全隐患的场所，协作机器人可能更适合，能确保人员安全。

2.2.5 考虑成本因素

• 成本因素也是选择机器人时需要考虑的重要因素之一。
• 包括机器人的购置成本、维护成本以及与其他设备的兼容性成本等。

2.2.6 考虑机器人的编程和操作难易程度

• 选择机器人时，要考虑机器人的编程和操作难易程度。
• 对于操作人员技术水平有限的情况，选择易于编程和操作的机器人能提高使用效率。

2.2.7 考察机器人供应商的技术支持和售后服务能力

• 选择机器人时，要考察机器人供应商的技术支持和售后服务能力。
• 确保机器人在使用过程中能持续稳定运行。

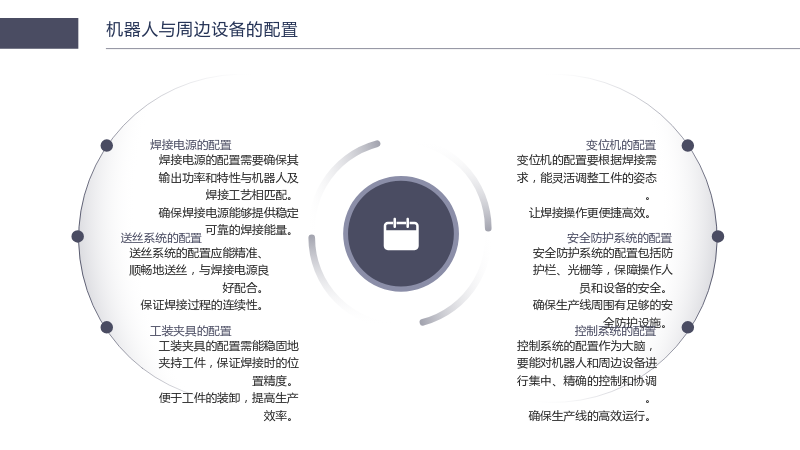

2.3 机器人与周边设备的配置

2.3.1 焊接电源的配置

• 焊接电源的配置需要确保其输出功率和特性与机器人及焊接工艺相匹配。
• 确保焊接电源能够提供稳定可靠的焊接能量。

2.3.2 送丝系统的配置

• 送丝系统的配置应能精准、顺畅地送丝，与焊接电源良好配合。
• 保证焊接过程的连续性。

2.3.3 工装夹具的配置

• 工装夹具的配置需能稳固地夹持工件，保证焊接时的位置精度。
• 便于工件的装卸，提高生产效率。

2.3.4 变位机的配置

• 变位机的配置要根据焊接需求，能灵活调整工件的姿态。
• 让焊接操作更便捷高效。

2.3.5 安全防护系统的配置

• 安全防护系统的配置包括防护栏、光栅等，保障操作人员和设备的安全。
• 确保生产线周围有足够的安全防护设施。

2.3.6 控制系统的配置

• 控制系统的配置作为大脑，要能对机器人和周边设备进行集中、精确的控制和协调。
• 确保生产线的高效运行。

3. 焊接工艺规划

3.1 焊接方法的选择

3.1.1 焊接工件的材质和厚度

• 不同的材质可能适合不同的焊接方法，需要根据焊接工件的材质和厚度来选择焊接方法。
• 例如，对于薄板金属，可能更适合采用电阻点焊；而对于厚板或特殊合金，可能需要如熔化极气体保护焊等方法。

3.1.2 焊接接头的形式和要求

• 焊接接头的形式和要求也是选择焊接方法的重要因素之一。
• 如果需要高强度、高质量的接头，某些焊接方法可能更具优势。

3.1.3 生产效率的需求

• 生产效率的需求也是选择焊接方法的关键因素之一。
• 有些焊接方法速度快，适合大规模生产；而有些则更注重焊接质量的精细控制，效率相对较低。

3.1.4 工作环境

• 工作环境也是选择焊接方法的重要因素之一。
• 在某些特殊环境下，如空间狭小或有特殊安全要求，特定的焊接方法可能更为适用。

3.1.5 成本因素

• 成本因素也是选择焊接方法时需要考虑的重要因素之一。
• 包括设备购置成本、焊接材料成本以及后续维护成本等。

3.1.6 焊接质量的稳定性和可重复性

• 焊接质量的稳定性和可重复性也是选择焊接方法的重要指标。
• 一些焊接方法在这方面表现更为出色，能确保焊接质量的一致性。

3.1.7 操作人员的技能水平和经验

• 操作人员的技能水平和经验也会影响焊接方法的选择。
• 如果操作人员对某种焊接方法更为熟悉和擅长，那这种方法可能更适合。

3.1.8 后续加工和使用的要求

• 后续加工和使用的要求也是选择焊接方法的重要因素之一。
• 确保所选焊接方法能满足整体工艺流程和产品性能的需要。

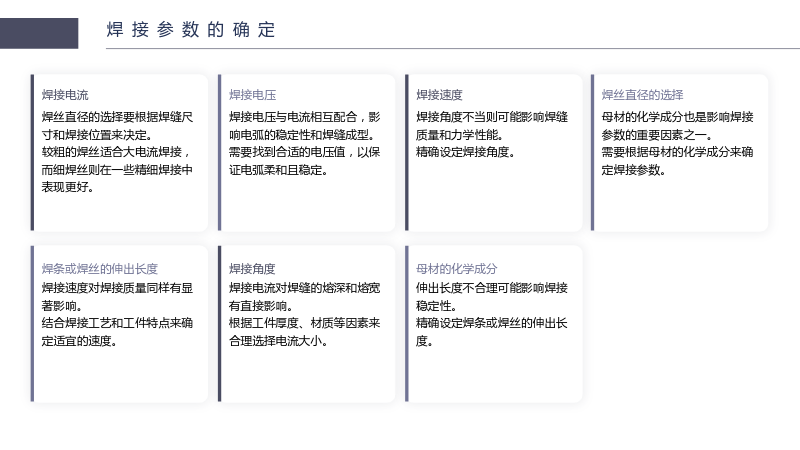

3.2 焊接参数的确定

3.2.1 焊接电流

• 焊接电流对焊缝的熔深和熔宽有直接影响。
• 根据工件厚度、材质等因素来合理选择电流大小。

3.2.2 焊接电压

• 焊接电压与电流相互配合，影响电弧的稳定性和焊缝成型。
• 需要找到合适的电压值，以保证电弧柔和且稳定。

3.2.3 焊接速度

• 焊接速度对焊接质量同样有显著影响。
• 结合焊接工艺和工件特点来确定适宜的速度。

3.2.4 焊丝直径的选择

• 焊丝直径的选择要根据焊缝尺寸和焊接位置来决定。
• 较粗的焊丝适合大电流焊接，而细焊丝则在一些精细焊接中表现更好。

3.2.5 焊条或焊丝的伸出长度

• 伸出长度不合理可能影响焊接稳定性。
• 精确设定焊条或焊丝的伸出长度。

3.2.6 焊接角度

• 焊接角度不当则可能影响焊缝质量和力学性能。
• 精确设定焊接角度。

3.2.7 母材的化学成分

• 母材的化学成分也是影响焊接参数的重要因素之一。
• 需要根据母材的化学成分来确定焊接参数。

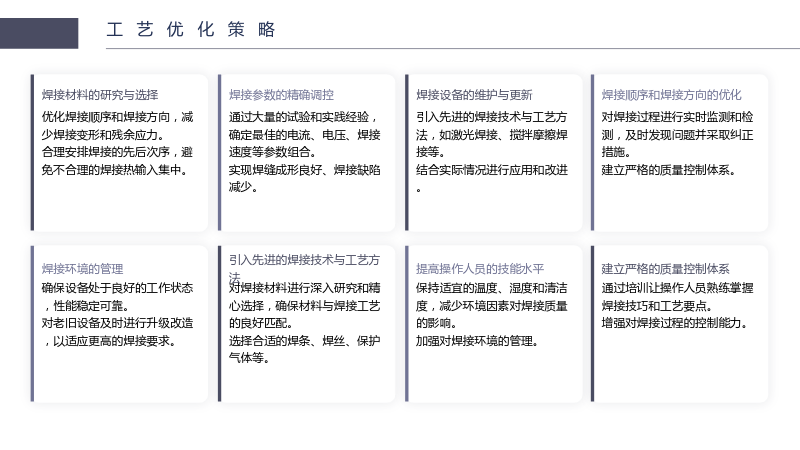

3.3 工艺优化策略

3.3.1 焊接材料的研究与选择

• 对焊接材料进行深入研究和精心选择，确保材料与焊接工艺的良好匹配。
• 选择合适的焊条、焊丝、保护气体等。

3.3.2 焊接参数的精确调控

• 通过大量的试验和实践经验，确定最佳的电流、电压、焊接速度等参数组合。
• 实现焊缝成形良好、焊接缺陷减少。

3.3.3 焊接设备的维护与更新

• 确保设备处于良好的工作状态，性能稳定可靠。
• 对老旧设备及时进行升级改造，以适应更高的焊接要求。

3.3.4 焊接顺序和焊接方向的优化

• 优化焊接顺序和焊接方向，减少焊接变形和残余应力。
• 合理安排焊接的先后次序，避免不合理的焊接热输入集中。

3.3.5 焊接环境的管理

• 保持适宜的温度、湿度和清洁度，减少环境因素对焊接质量的影响。
• 加强对焊接环境的管理。

3.3.6 引入先进的焊接技术与工艺方法

• 引入先进的焊接技术与工艺方法，如激光焊接、搅拌摩擦焊接等。
• 结合实际情况进行应用和改进。

3.3.7 提高操作人员的技能水平

• 通过培训让操作人员熟练掌握焊接技巧和工艺要点。
• 增强对焊接过程的控制能力。

3.3.8 建立严格的质量控制体系

• 对焊接过程进行实时监测和检测，及时发现问题并采取纠正措施。
• 建立严格的质量控制体系。

3.3.9 技术交流与合作

• 加强与相关领域的技术交流与合作，不断吸收新的技术和理念。
• 持续推动焊接工艺的优化升级。

4. 焊接生产线的布局设计

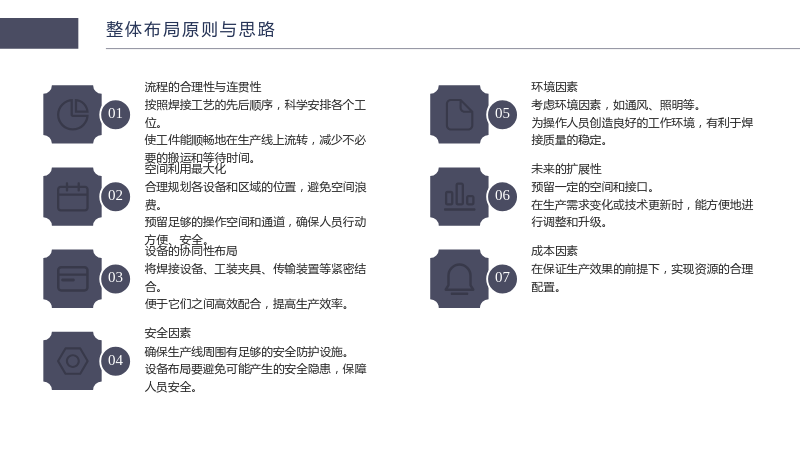

4.1 整体布局原则与思路

4.1.1 流程的合理性与连贯性

• 按照焊接工艺的先后顺序，科学安排各个工位。
• 使工件能顺畅地在生产线上流转，减少不必要的搬运和等待时间。

4.1.2 空间利用最大化

• 合理规划各设备和区域的位置，避免空间浪费。
• 预留足够的操作空间和通道，确保人员行动方便、安全。

4.1.3 设备的协同性布局

• 将焊接设备、工装夹具、传输装置等紧密结合。
• 便于它们之间高效配合，提高生产效率。

4.1.4 安全因素

• 确保生产线周围有足够的安全防护设施。
• 设备布局要避免可能产生的安全隐患，保障人员安全。

4.1.5 环境因素

• 考虑环境因素，如通风、照明等。
• 为操作人员创造良好的工作环境，有利于焊接质量的稳定。

4.1.6 未来的扩展性

• 预留一定的空间和接口。
• 在生产需求变化或技术更新时，能方便地进行调整和升级。

4.1.7 成本因素

• 在保证生产效果的前提下，实现资源的合理配置。

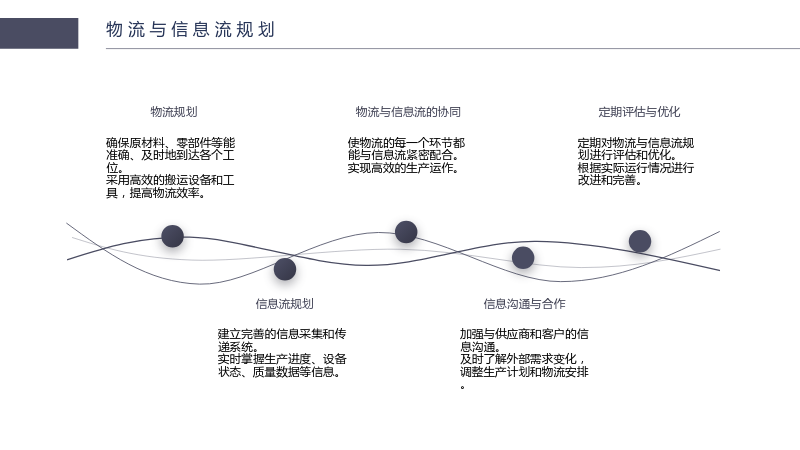

4.2 物流与信息流规划

4.2.1 物流规划

• 确保原材料、零部件等能准确、及时地到达各个工位。
• 采用高效的搬运设备和工具，提高物流效率。

4.2.2 信息流规划

• 建立完善的信息采集和传递系统。
• 实时掌握生产进度、设备状态、质量数据等信息。

4.2.3 物流与信息流的协同

• 使物流的每一个环节都能与信息流紧密配合。
• 实现高效的生产运作。

4.2.4 信息沟通与合作

• 加强与供应商和客户的信息沟通。
• 及时了解外部需求变化，调整生产计划和物流安排。

4.2.5 定期评估与优化

• 定期对物流与信息流规划进行评估和优化。
• 根据实际运行情况进行改进和完善。

4.3 工作区间与安全防护设计

4.3.1 工作区间设计

• 充分考虑生产流程和人员操作的便利性。
• 合理划分不同的功能区域，如焊接区、物料存放区、检验区等。

4.3.2 安全防护设计

• 设置可靠的防护围栏和隔离装置。
• 在焊接设备周围安装遮光板和防护屏。
• 配备完善的通风系统。
• 设置紧急停机按钮和安全联锁装置。
• 地面进行防滑处理。
• 照明系统合理设计。
• 定期检查和维护安全防护设施。
• 加强工作人员的安全培训。

5. 控制系统设计

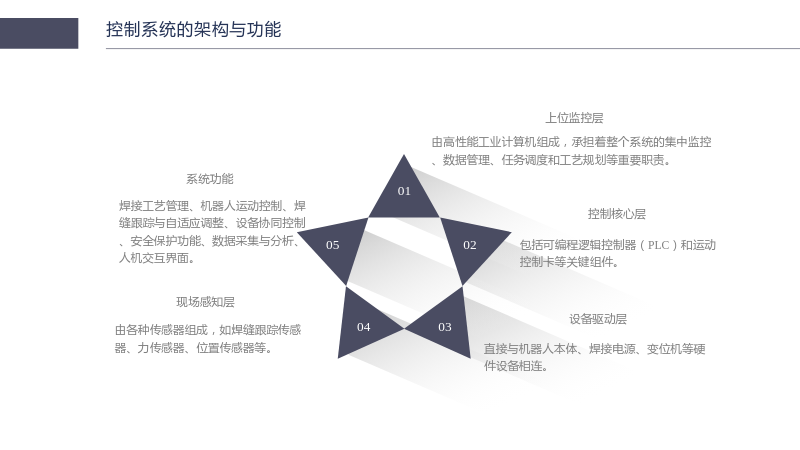

5.1 控制系统的架构与功能

5.1.1 上位监控层

• 由高性能工业计算机组成，承担着整个系统的集中监控、数据管理、任务调度和工艺规划等重要职责。

5.1.2 控制核心层

• 包括可编程逻辑控制器（PLC）和运动控制卡等关键组件。

5.1.3 设备驱动层

• 直接与机器人本体、焊接电源、变位机等硬件设备相连。

5.1.4 现场感知层

• 由各种传感器组成，如焊缝跟踪传感器、力传感器、位置传感器等。

5.1.5 系统功能

• 焊接工艺管理、机器人运动控制、焊缝跟踪与自适应调整、设备协同控制、安全保护功能、数据采集与分析、人机交互界面。

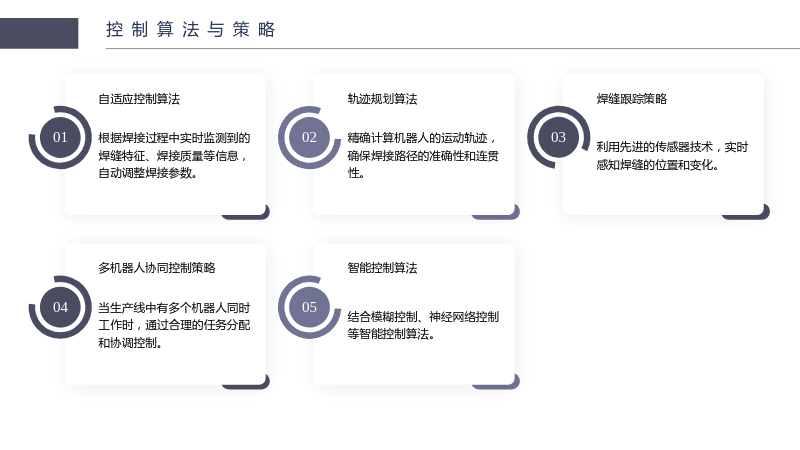

5.2 控制算法与策略

5.2.1 自适应控制算法

• 根据焊接过程中实时监测到的焊缝特征、焊接质量等信息，自动调整焊接参数。

5.2.2 轨迹规划算法

• 精确计算机器人的运动轨迹，确保焊接路径的准确性和连贯性。

5.2.3 焊缝跟踪策略

• 利用先进的传感器技术，实时感知焊缝的位置和变化。

5.2.4 多机器人协同控制策略

• 当生产线中有多个机器人同时工作时，通过合理的任务分配和协调控制。

5.2.5 智能控制算法

• 结合模糊控制、神经网络控制等智能控制算法。

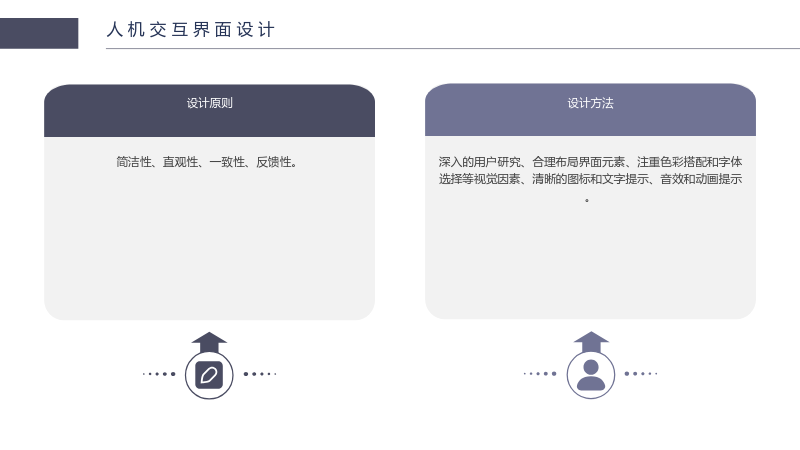

5.3 人机交互界面设计

5.3.1 设计原则

• 简洁性、直观性、一致性、反馈性。

5.3.2 设计方法

• 深入的用户研究、合理布局界面元素、注重色彩搭配和字体选择等视觉因素、清晰的图标和文字提示、音效和动画提示。

6. 焊接生产线的调试与运行

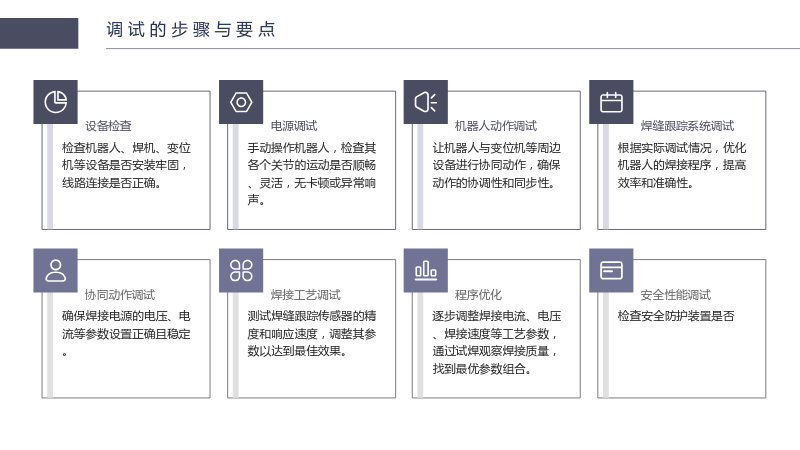

6.1 调试的步骤与要点

6.1.1 设备检查

• 检查机器人、焊机、变位机等设备是否安装牢固，线路连接是否正确。

6.1.2 电源调试

• 确保焊接电源的电压、电流等参数设置正确且稳定。

6.1.3 机器人动作调试

• 手动操作机器人，检查其各个关节的运动是否顺畅、灵活，无卡顿或异常响声。

6.1.4 焊缝跟踪系统调试

• 测试焊缝跟踪传感器的精度和响应速度，调整其参数以达到最佳效果。

6.1.5 协同动作调试

• 让机器人与变位机等周边设备进行协同动作，确保动作的协调性和同步性。

6.1.6 焊接工艺调试

• 逐步调整焊接电流、电压、焊接速度等工艺参数，通过试焊观察焊接质量，找到最优参数组合。

6.1.7 程序优化

• 根据实际调试情况，优化机器人的焊接程序，提高效率和准确性。

6.1.8 安全性能调试
