基于PLC的矿井提升控制系统设计

1. 引言

1.1 研究背景

1.1.1 矿井提升设备的重要性

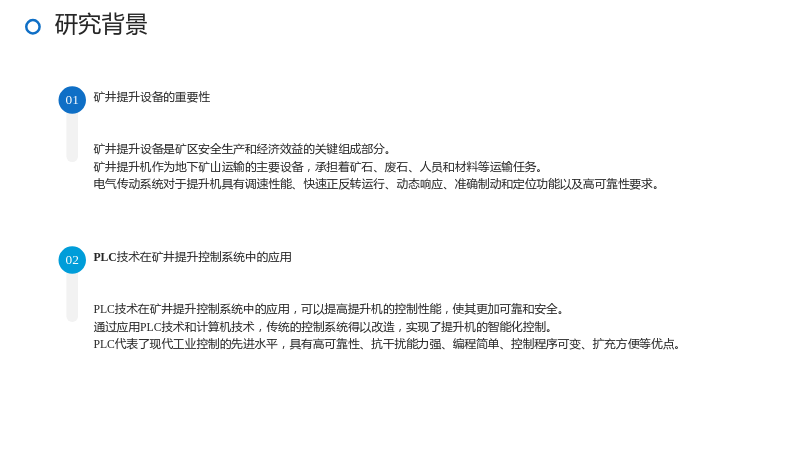

• 矿井提升设备是矿区安全生产和经济效益的关键组成部分。
• 矿井提升机作为地下矿山运输的主要设备，承担着矿石、废石、人员和材料等运输任务。
• 电气传动系统对于提升机具有调速性能、快速正反转运行、动态响应、准确制动和定位功能以及高可靠性要求。

1.1.2 PLC技术在矿井提升控制系统中的应用

• PLC技术在矿井提升控制系统中的应用，可以提高提升机的控制性能，使其更加可靠和安全。
• 通过应用PLC技术和计算机技术，传统的控制系统得以改造，实现了提升机的智能化控制。
• PLC代表了现代工业控制的先进水平，具有高可靠性、抗干扰能力强、编程简单、控制程序可变、扩充方便等优点。

1.2 研究意义

1.2.1 提升矿井生产效率

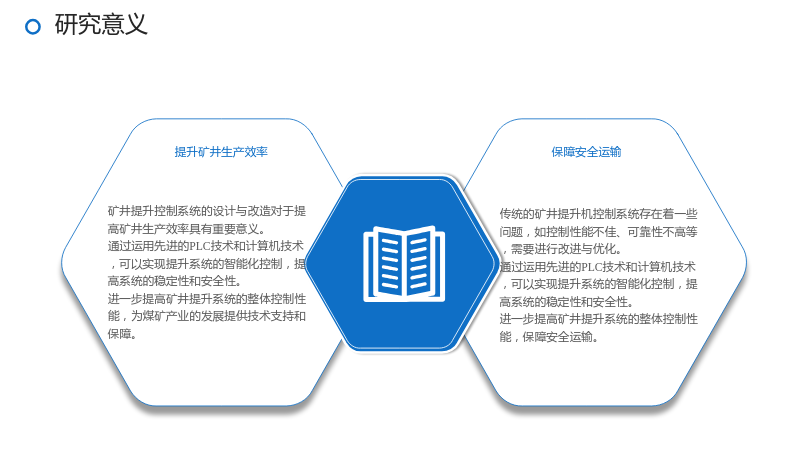

• 矿井提升控制系统的设计与改造对于提高矿井生产效率具有重要意义。
• 通过运用先进的PLC技术和计算机技术，可以实现提升系统的智能化控制，提高系统的稳定性和安全性。
• 进一步提高矿井提升系统的整体控制性能，为煤矿产业的发展提供技术支持和保障。

1.2.2 保障安全运输

• 传统的矿井提升机控制系统存在着一些问题，如控制性能不佳、可靠性不高等，需要进行改进与优化。
• 通过运用先进的PLC技术和计算机技术，可以实现提升系统的智能化控制，提高系统的稳定性和安全性。
• 进一步提高矿井提升系统的整体控制性能，保障安全运输。

1.3 国内外研究现状

1.3.1 国内研究现状

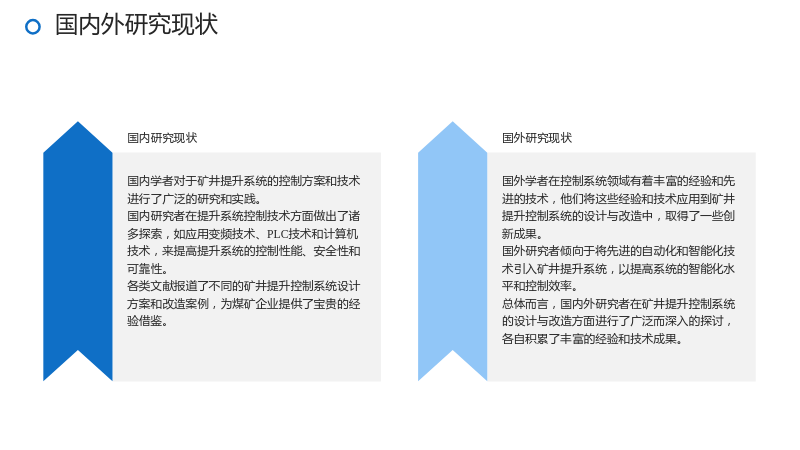

• 国内学者对于矿井提升系统的控制方案和技术进行了广泛的研究和实践。
• 国内研究者在提升系统控制技术方面做出了诸多探索，如应用变频技术、PLC技术和计算机技术，来提高提升系统的控制性能、安全性和可靠性。
• 各类文献报道了不同的矿井提升控制系统设计方案和改造案例，为煤矿企业提供了宝贵的经验借鉴。

1.3.2 国外研究现状

• 国外学者在控制系统领域有着丰富的经验和先进的技术，他们将这些经验和技术应用到矿井提升控制系统的设计与改造中，取得了一些创新成果。
• 国外研究者倾向于将先进的自动化和智能化技术引入矿井提升系统，以提高系统的智能化水平和控制效率。
• 总体而言，国内外研究者在矿井提升控制系统的设计与改造方面进行了广泛而深入的探讨，各自积累了丰富的经验和技术成果。

2. 矿井提升机控制系统分析

2.1 矿井提升机的组成

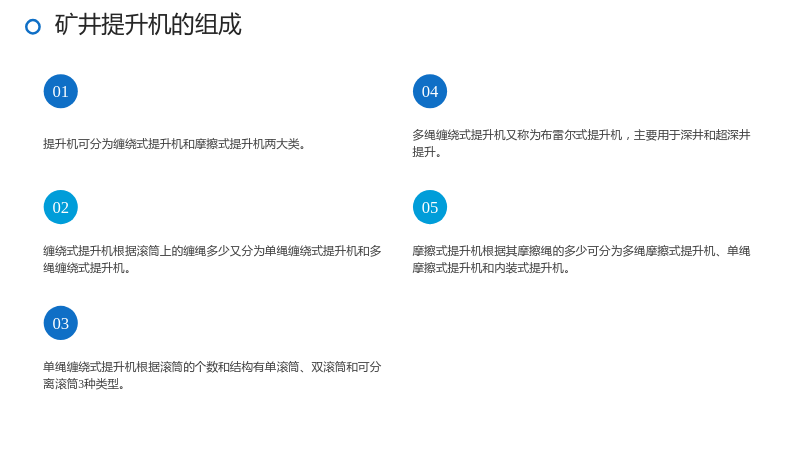

• 提升机可分为缠绕式提升机和摩擦式提升机两大类。
• 缠绕式提升机根据滚筒上的缠绳多少又分为单绳缠绕式提升机和多绳缠绕式提升机。
• 单绳缠绕式提升机根据滚筒的个数和结构有单滚筒、双滚筒和可分离滚筒3种类型。
• 多绳缠绕式提升机又称为布雷尔式提升机，主要用于深井和超深井提升。
• 摩擦式提升机根据其摩擦绳的多少可分为多绳摩擦式提升机、单绳摩擦式提升机和内装式提升机。

2.2 矿井提升机的工作原理

• 矿井提升机作为一个大型机械，它的主要组成有：工作机构、制动系统、机械传动装置、润滑系统、检测及操纵系统、矿山机械设备拖动、控制和自动保护系统以及辅助部分等。
• 目前我国广泛使用的提升机可分为两大类：单绳缠绕式和多绳摩擦式。

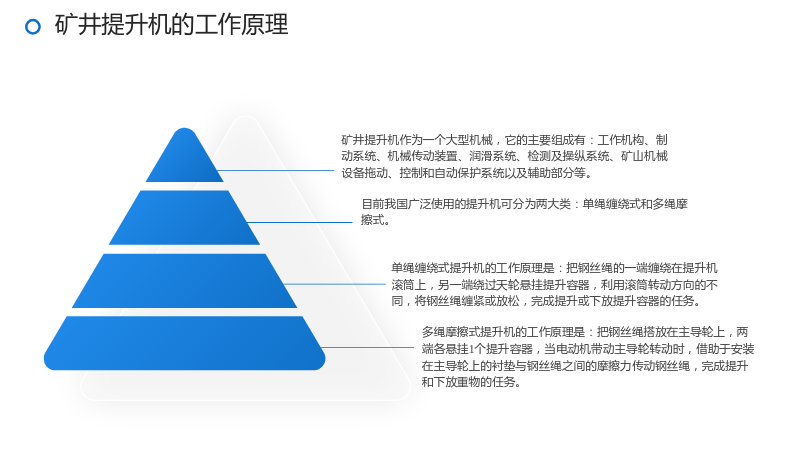

• 单绳缠绕式提升机的工作原理是：把钢丝绳的一端缠绕在提升机滚筒上，另一端绕过天轮悬挂提升容器，利用滚筒转动方向的不同，将钢丝绳缠紧或放松，完成提升或下放提升容器的任务。
• 多绳摩擦式提升机的工作原理是：把钢丝绳搭放在主导轮上，两端各悬挂1个提升容器，当电动机带动主导轮转动时，借助于安装在主导轮上的衬垫与钢丝绳之间的摩擦力传动钢丝绳，完成提升和下放重物的任务。

2.3 PLC矿井提升机控制系统的特点

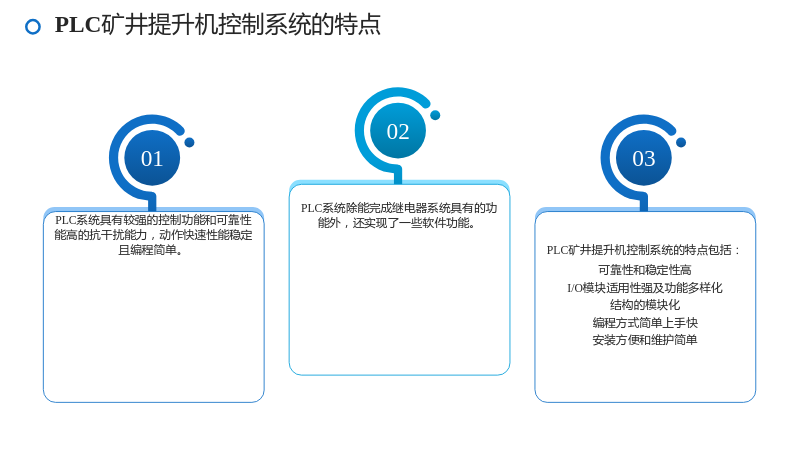

• PLC系统具有较强的控制功能和可靠性能高的抗干扰能力，动作快速性能稳定且编程简单。
• PLC系统除能完成继电器系统具有的功能外，还实现了一些软件功能。
• PLC矿井提升机控制系统的特点包括：
  • 可靠性和稳定性高
  • I/O模块适用性强及功能多样化
  • 结构的模块化
  • 编程方式简单上手快
  • 安装方便和维护简单

2.4 PLC矿井提升机控制系统的发展趋势

• 随着科学技术的进步和矿井生产现代化要求的不断提高，人们对提升机工作特性的认识进一步深化，提升设备及拖动控制系统也逐步趋于完善。
• 各种新技术、新工艺逐步应用于矿井提升设备中，其中特别是PLC（可编程控制）以及变频器增强外部故障的检测与处理能力在提升机控制中的应用已成为必然的发展方向。
• 矿井提升系统的发展趋势包括：
  • 平滑调速且调速精度高
  • 提升容器进一步改善和改进
  • 完善的故障监视装置
  • 全数字化控制
  • 综合自动化控制
  • 监测体系智能化发展

3. PLC矿井提升控制系统的硬件设计

3.1 矿井提升控制要求

• 矿井提升机是矿井生产设备的核心，关乎人员安全和高效生产。
• 矿井内部情况复杂，矿井提升机在工作时要克服矿井内部高温、潮湿、高粉尘等复杂的外界环境，还需要处理电流过载、电热效应、闸瓦磨损、液压不足等自身设备问题。
• 矿井提升机的控制要求极高，其控制需要有极高的可靠性，矿井提升机的监测要有及时准确，故障处理要迅速精确。

3.2 PLC控制系统的优点及完善

• 从系统在矿井提升机应用的情况反馈可在，现在的系统仍存在一些需要完善的问题，例如网络通信功能和先进控制技术及策略如智能控制等，在现有PLC技术的基础上进一步进行功能扩充，将会进一步提高我国矿井提升电控系统的现代化水平。

3.3 PLC控制系统变量的统计及I/O分配

• 如表3.1 I/O分配表在PLC（可编程逻辑控制器）编程中，IO分配表是一个重要的文档，用于记录PLC系统中所有输入（Input）和输出（Output）连接的设备的信息。
• IO分配表提供了一个全面的视图，展示了每个IO点的名称、类型、物理连接、信号描述等重要信息，以便编程人员能够正确配置和操作PLC系统。

3.4 提升机控制系统硬件电路设计

• 如图3.2 电路设计图是PLC编写过程当中不可缺少的一部分电路设计图是按
