基于PLC的矿井提升控制系统设计

1. 研究背景与意义

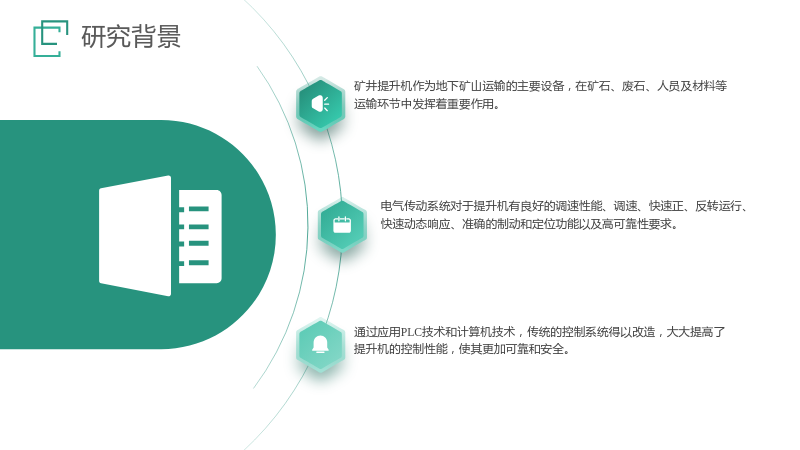

1.1 研究背景

• 矿井提升机作为地下矿山运输的主要设备，在矿石、废石、人员及材料等运输环节中发挥着重要作用。
• 电气传动系统对于提升机有良好的调速性能、调速、快速正、反转运行、快速动态响应、准确的制动和定位功能以及高可靠性要求。
• 通过应用PLC技术和计算机技术，传统的控制系统得以改造，大大提高了提升机的控制性能，使其更加可靠和安全。

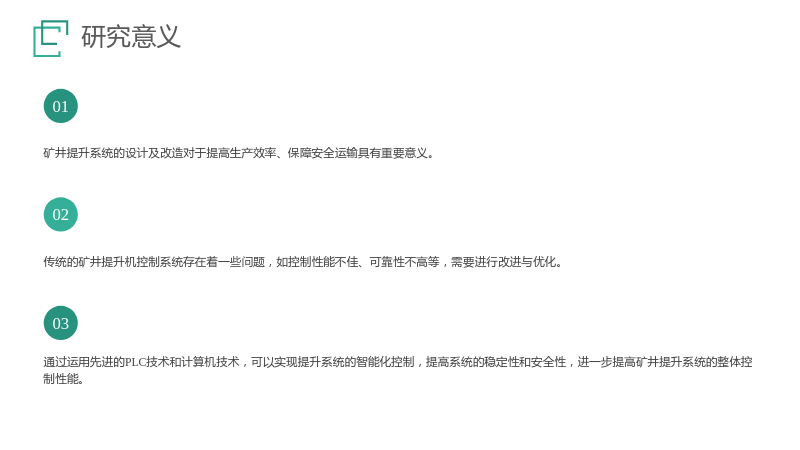

1.2 研究意义

• 矿井提升系统的设计及改造对于提高生产效率、保障安全运输具有重要意义。
• 传统的矿井提升机控制系统存在着一些问题，如控制性能不佳、可靠性不高等，需要进行改进与优化。
• 通过运用先进的PLC技术和计算机技术，可以实现提升系统的智能化控制，提高系统的稳定性和安全性，进一步提高矿井提升系统的整体控制性能。

2. 矿井提升机控制系统分析

2.1 矿井提升机的组成

• 提升机可分为缠绕式提升机和摩擦式提升机两大类。
• 单绳缠绕式提升机和多绳缠绕式提升机根据滚筒的个数和结构有单滚筒、双滚筒和可分离滚筒3种类型。
• 摩擦式提升机根据其摩擦绳的多少可分为多绳摩擦式提升机、单绳摩擦式提升机和内装式提升机。

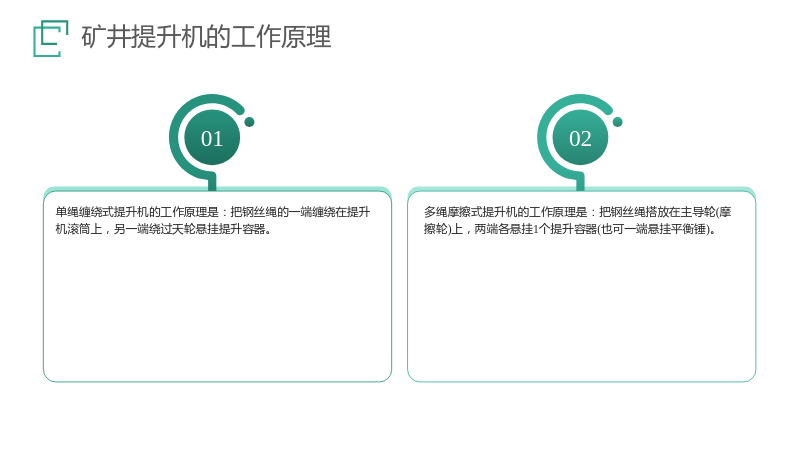

2.2 矿井提升机的工作原理

• 单绳缠绕式提升机的工作原理是：把钢丝绳的一端缠绕在提升机滚筒上，另一端绕过天轮悬挂提升容器。
• 多绳摩擦式提升机的工作原理是：把钢丝绳搭放在主导轮(摩擦轮)上，两端各悬挂1个提升容器(也可一端悬挂平衡锤)。

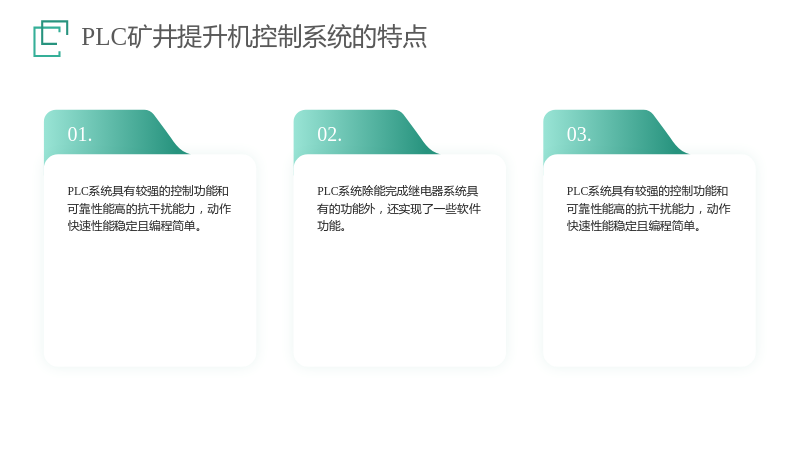

2.4 PLC矿井提升机控制系统的特点

• PLC系统具有较强的控制功能和可靠性能高的抗干扰能力，动作快速性能稳定且编程简单。
• PLC系统除能完成继电器系统具有的功能外，还实现了一些软件功能。
• PLC系统具有较强的控制功能和可靠性能高的抗干扰能力，动作快速性能稳定且编程简单。

2.5 PLC矿井提升机控制系统的发展趋势

• 随着科学技术的进步和矿井生产现代化要求的不断提高，人们对提升机工作特性的认识进一步深化，提升设备及拖动控制系统也逐步趋于完善，各种新技术、新工艺逐步应用于矿井提升设备中。

3. PLC矿井提升控制系统的硬件设计

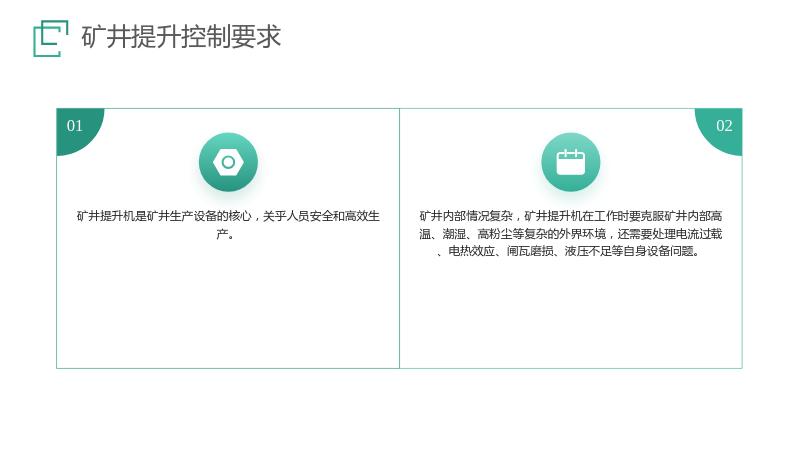

3.1 矿井提升控制要求

• 矿井提升机是矿井生产设备的核心，关乎人员安全和高效生产。
• 矿井内部情况复杂，矿井提升机在工作时要克服矿井内部高温、潮湿、高粉尘等复杂的外界环境，还需要处理电流过载、电热效应、闸瓦磨损、液压不足等自身设备问题。

3.2 PLC控制系统的优点及完善

• 优点：可靠性高、易于维护、灵活性强、响应速度快。
• 缺点：价格高、技术门槛高、易于被攻击。

3.3 PLC控制系统变量的统计及I/O分配

• I/O分配表在PLC（可编程逻辑控制器）编程中，IO分配表是一个重要的文档，用于记录PLC系统中所有输入（Input）和输出（Output）连接的设备的信息。

3.4 提升机控制系统硬件电路设计

• 电路设计图是PLC编写过程当中不可缺少的一部分。
• 电路设计图是按
