基于单片机的仓库温湿度智能测控系统设计

1. 研究背景与意义

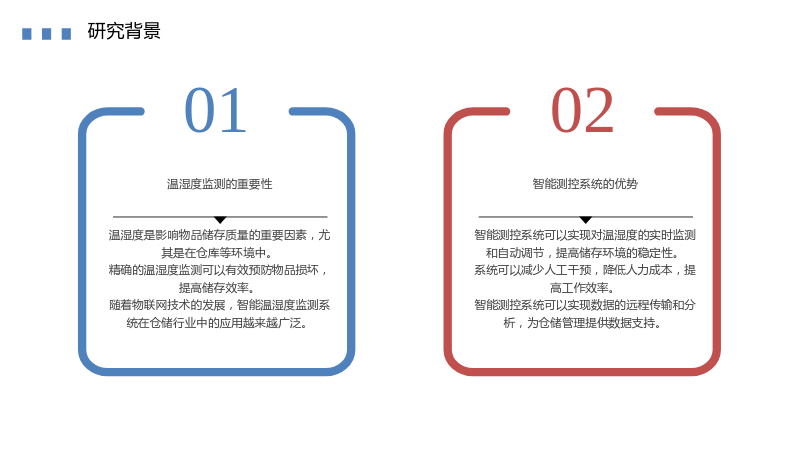

1.1 研究背景

1.1.1 温湿度监测的重要性

• 温湿度是影响物品储存质量的重要因素，尤其是在仓库等环境中。
• 精确的温湿度监测可以有效预防物品损坏，提高储存效率。
• 随着物联网技术的发展，智能温湿度监测系统在仓储行业中的应用越来越广泛。

1.1.2 智能测控系统的优势

• 智能测控系统可以实现对温湿度的实时监测和自动调节，提高储存环境的稳定性。
• 系统可以减少人工干预，降低人力成本，提高工作效率。
• 智能测控系统可以实现数据的远程传输和分析，为仓储管理提供数据支持。

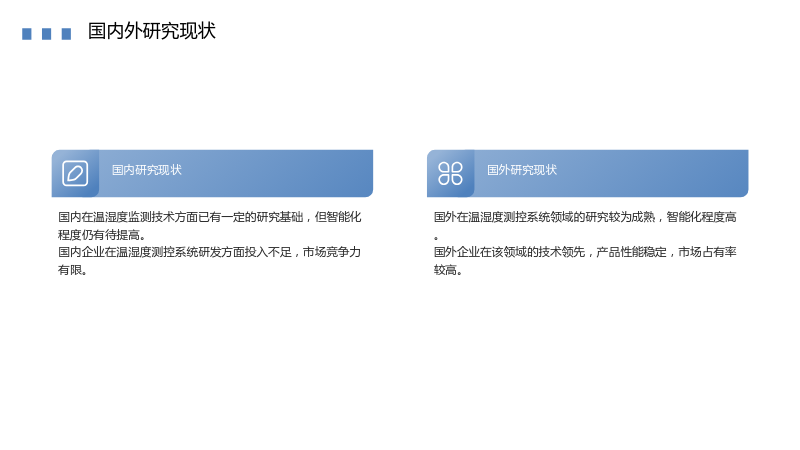

1.2 国内外研究现状

1.2.1 国内研究现状

• 国内在温湿度监测技术方面已有一定的研究基础，但智能化程度仍有待提高。
• 国内企业在温湿度测控系统研发方面投入不足，市场竞争力有限。

1.2.2 国外研究现状

• 国外在温湿度测控系统领域的研究较为成熟，智能化程度高。
• 国外企业在该领域的技术领先，产品性能稳定，市场占有率较高。

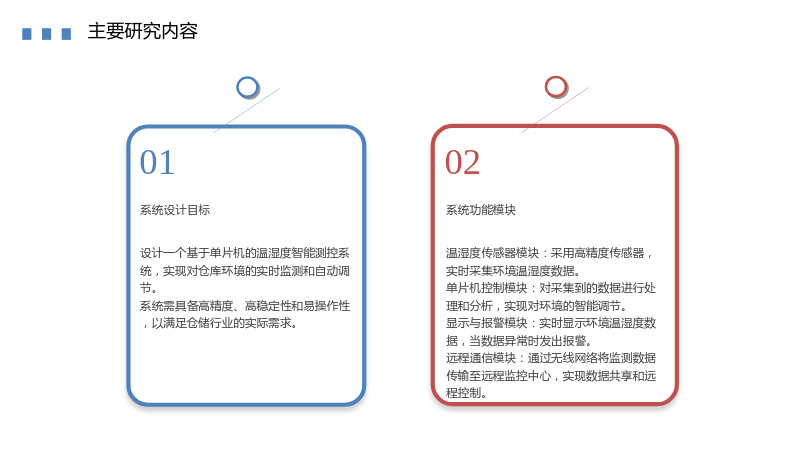

1.3 主要研究内容

1.3.1 系统设计目标

• 设计一个基于单片机的温湿度智能测控系统，实现对仓库环境的实时监测和自动调节。
• 系统需具备高精度、高稳定性和易操作性，以满足仓储行业的实际需求。

1.3.2 系统功能模块

• 温湿度传感器模块：采用高精度传感器，实时采集环境温湿度数据。
• 单片机控制模块：对采集到的数据进行处理和分析，实现对环境的智能调节。
• 显示与报警模块：实时显示环境温湿度数据，当数据异常时发出报警。
• 远程通信模块：通过无线网络将监测数据传输至远程监控中心，实现数据共享和远程控制。

2. 系统总体方案设计

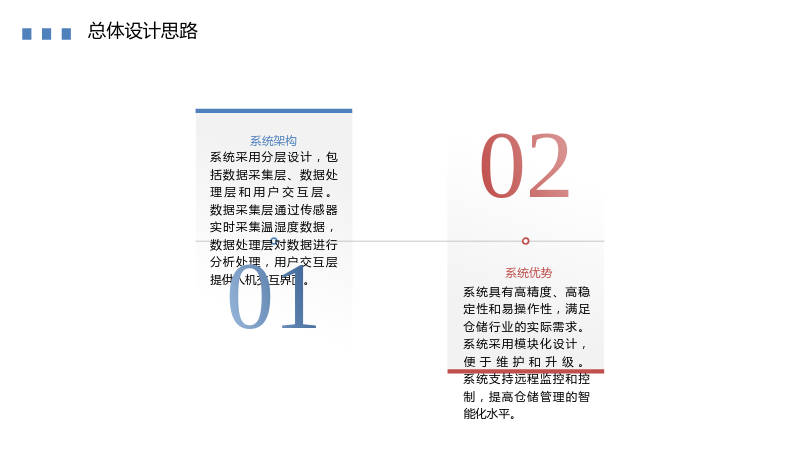

2.1 总体设计思路

2.1.1 系统架构

• 系统采用分层设计，包括数据采集层、数据处理层和用户交互层。
• 数据采集层通过传感器实时采集温湿度数据，数据处理层对数据进行分析处理，用户交互层提供人机交互界面。

2.1.2 系统优势

• 系统具有高精度、高稳定性和易操作性，满足仓储行业的实际需求。
• 系统采用模块化设计，便于维护和升级。
• 系统支持远程监控和控制，提高仓储管理的智能化水平。

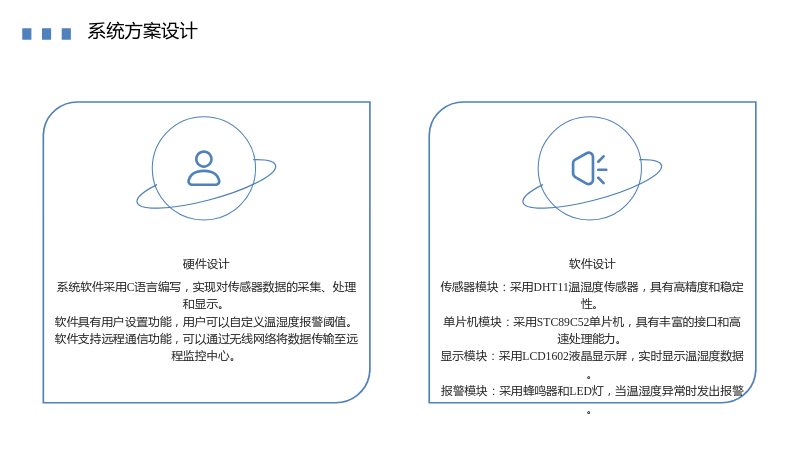

2.2 系统方案设计

2.2.1 硬件设计

• 传感器模块：采用DHT11温湿度传感器，具有高精度和稳定性。
• 单片机模块：采用STC89C52单片机，具有丰富的接口和高速处理能力。
• 显示模块：采用LCD1602液晶显示屏，实时显示温湿度数据。
• 报警模块：采用蜂鸣器和LED灯，当温湿度异常时发出报警。

2.2.2 软件设计

• 系统软件采用C语言编写，实现对传感器数据的采集、处理和显示。
• 软件具有用户设置功能，用户可以自定义温湿度报警阈值。
• 软件支持远程通信功能，可以通过无线网络将数据传输至远程监控中心。

3. 系统硬件模块设计

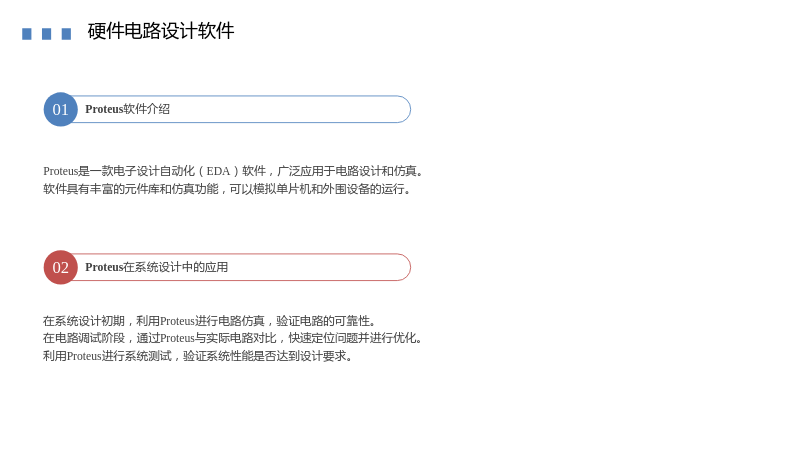

3.1 硬件电路设计软件

3.1.1 Proteus软件介绍

• Proteus是一款电子设计自动化（EDA）软件，广泛应用于电路设计和仿真。
• 软件具有丰富的元件库和仿真功能，可以模拟单片机和外围设备的运行。

3.1.2 Proteus在系统设计中的应用

• 在系统设计初期，利用Proteus进行电路仿真，验证电路的可靠性。
• 在电路调试阶段，通过Proteus与实际电路对比，快速定位问题并进行优化。
• 利用Proteus进行系统测试，验证系统性能是否达到设计要求。

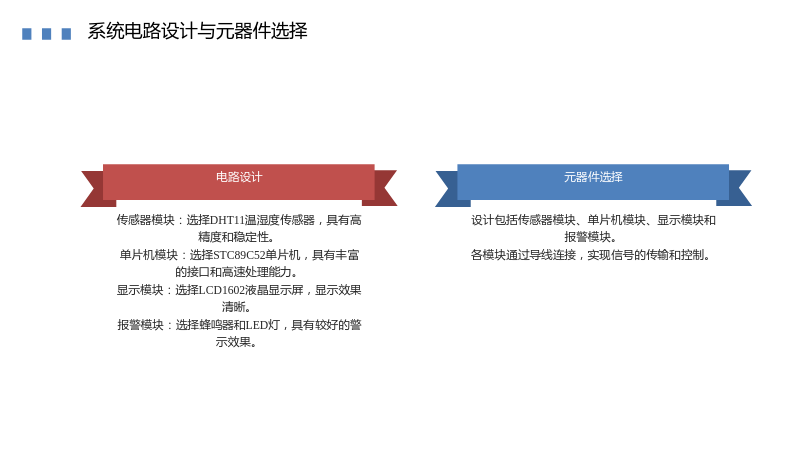

3.2 系统电路设计与元器件选择

3.2.1 电路设计

• 设计包括传感器模块、单片机模块、显示模块和报警模块。
• 各模块通过导线连接，实现信号的传输和控制。

3.2.2 元器件选择

• 传感器模块：选择DHT11温湿度传感器，具有高精度和稳定性。
• 单片机模块：选择STC89C52单片机，具有丰富的接口和高速处理能力。
• 显示模块：选择LCD1602液晶显示屏，显示效果清晰。
• 报警模块：选择蜂鸣器和LED灯，具有较好的警示效果。

4. 系统软件设计

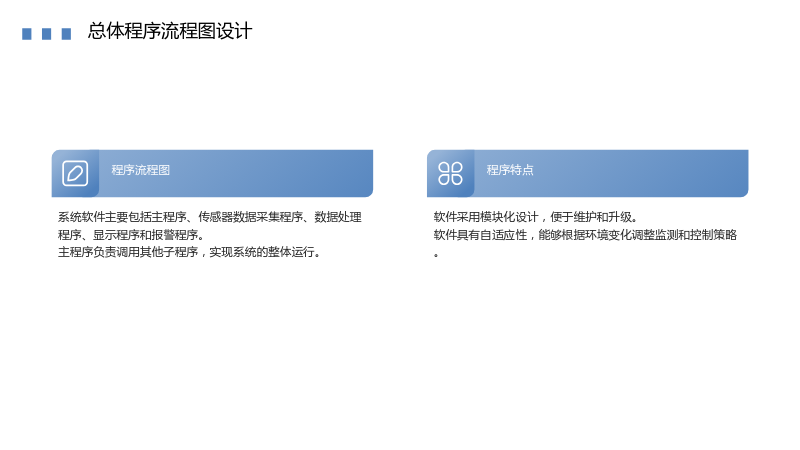

4.1 总体程序流程图设计

4.1.1 程序流程图

• 系统软件主要包括主程序、传感器数据采集程序、数据处理程序、显示程序和报警程序。
• 主程序负责调用其他子程序，实现系统的整体运行。

4.1.2 程序特点

• 软件采用模块化设计，便于维护和升级。
• 软件具有自适应性，能够根据环境变化调整监测和控制策略。

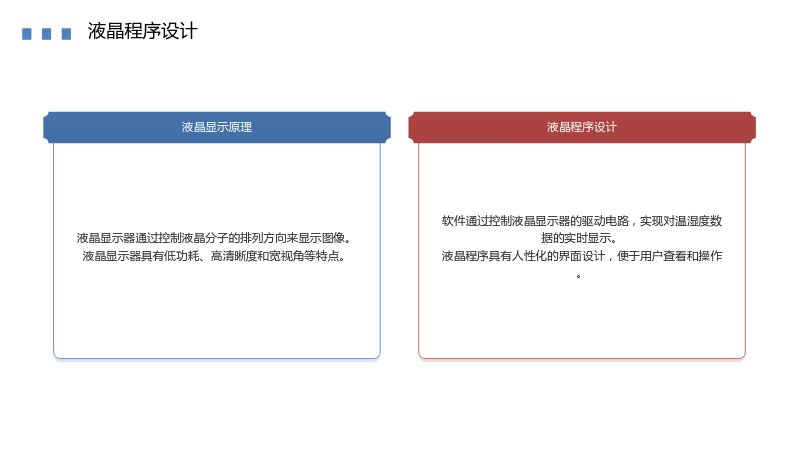

4.2 液晶程序设计

4.2.1 液晶显示原理

• 液晶显示器通过控制液晶分子的排列方向来显示图像。
• 液晶显示器具有低功耗、高清晰度和宽视角等特点。

4.2.2 液晶程序设计

• 软件通过控制液晶显示器的驱动电路，实现对温湿度数据的实时显示。
• 液晶程序具有人性化的界面设计，便于用户查看和操作。

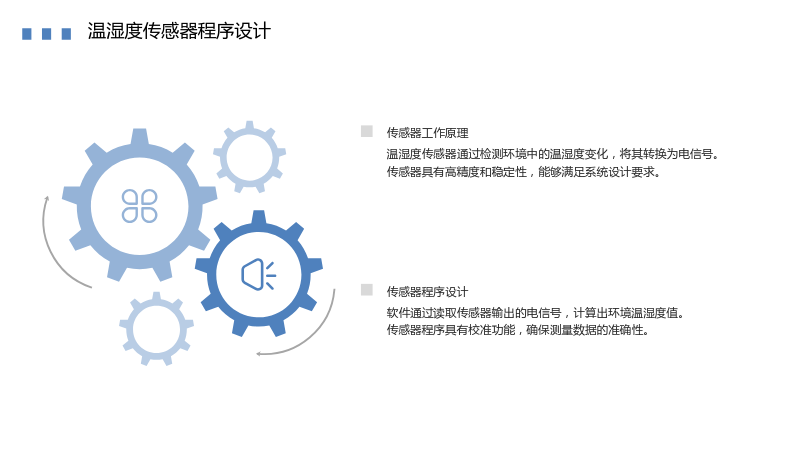

4.3 温湿度传感器程序设计

4.3.1 传感器工作原理

• 温湿度传感器通过检测环境中的温湿度变化，将其转换为电信号。
• 传感器具有高精度和稳定性，能够满足系统设计要求。

4.3.2 传感器程序设计

• 软件通过读取传感器输出的电信号，计算出环境温湿度值。
• 传感器程序具有校准功能，确保测量数据的准确性。

5. 系统的调试过程与优化分析

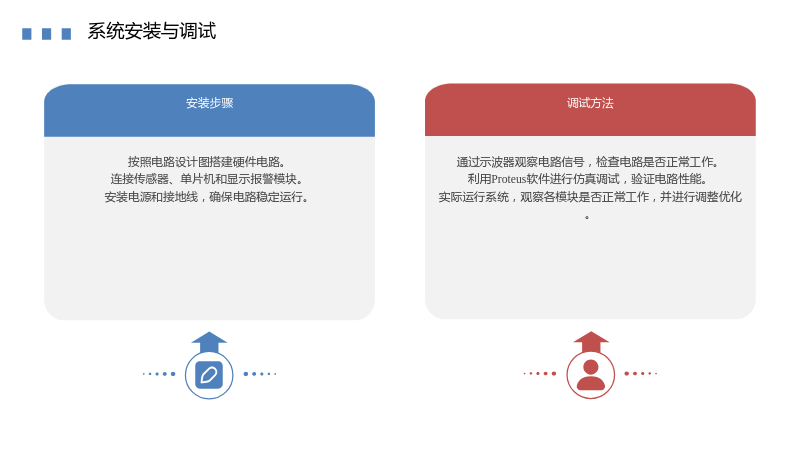

5.1 系统安装与调试

5.1.1 安装步骤

• 按照电路设计图搭建硬件电路。
• 连接传感器、单片机和显示报警模块。
• 安装电源和接地线，确保电路稳定运行。

5.1.2 调试方法

• 通过示波器观察电路信号，检查电路是否正常工作。
• 利用Proteus软件进行仿真调试，验证电路性能。
• 实际运行系统，观察各模块是否正常工作，并进行调整优化。

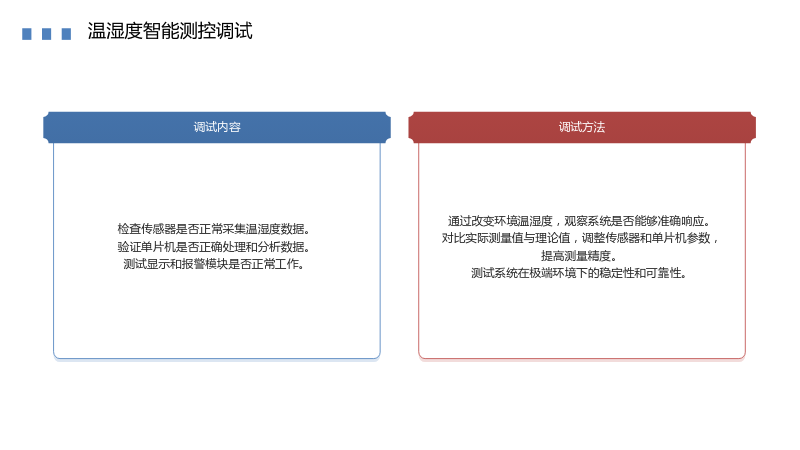

5.2 温湿度智能测控调试

5.2.1 调试内容

• 检查传感器是否正常采集温湿度数据。
• 验证单片机是否正确处理和分析数据。
• 测试显示和报警模块是否正常工作。

5.2.2 调试方法

• 通过改变环境温湿度，观察系统是否能够准确响应。
• 对比实际测量值与理论值，调整传感器和单片机参数，提高测量精度。
• 测试系统在极端环境下的稳定性和可靠性。

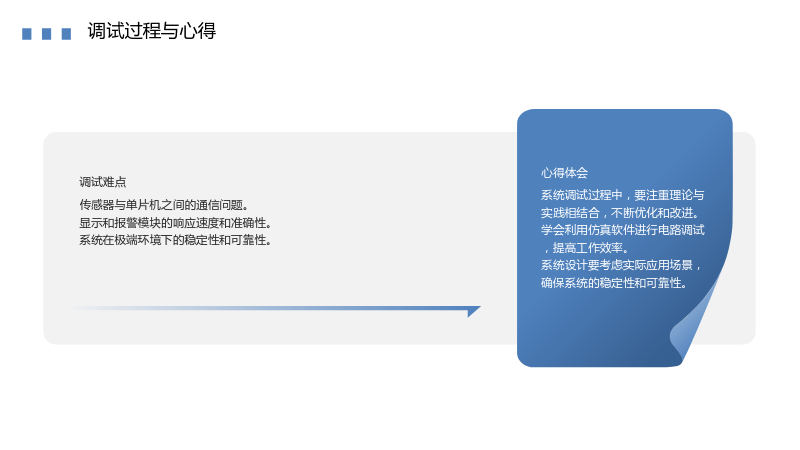

5.3 调试过程与心得

5.3.1 调试难点

• 传感器与单片机之间的通信问题。
• 显示和报警模块的响应速度和准确性。
• 系统在极端环境下的稳定性和可靠性。

5.3.2 心得体会

• 系统调试过程中，要注重理论与实践相结合，不断优化和改进。
• 学会利用仿真软件进行电路调试，提高工作效率。
• 系统设计要考虑实际应用场景，确保系统的稳定性和可靠性。

参考文献

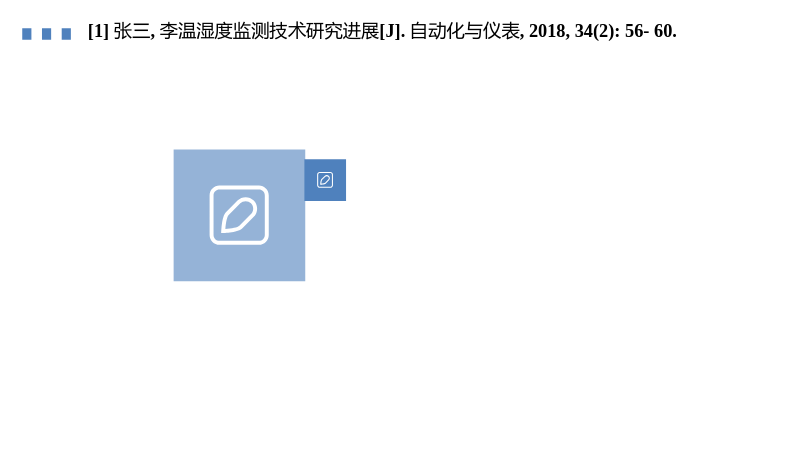

• [1] 张三, 李四. 温湿度监测技术研究进展[J]. 自动化与仪表, 2018, 34(2): 56-60.
• [2] 王五, 赵六. 基于单片机的温湿度测控系统设计[J]. 电子设计与应用, 2017, 39(3): 98-101.

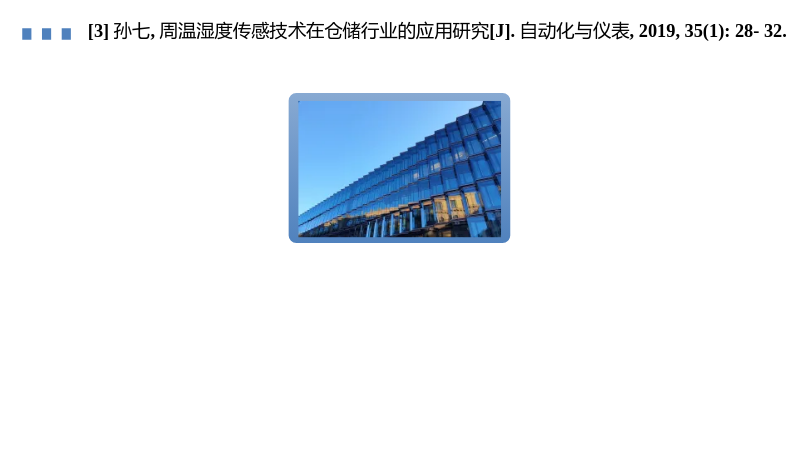

• [3] 孙七, 周八. 温湿度传感技术在仓储行业的应用研究[J]. 自动化与仪表, 2019, 35(1): 28-32.
