实验目的与原理分析

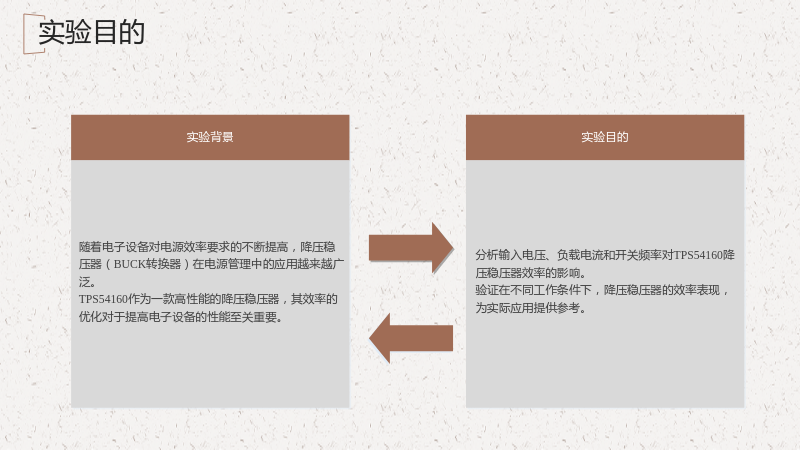

1. 实验目的
1. 实验目的
####1.1 实验背景
- 随着电子设备对电源效率要求的不断提高，降压稳压器（BUCK转换器）在电源管理中的应用越来越广泛。
- TPS54160作为一款高性能的降压稳压器，其效率的优化对于提高电子设备的性能至关重要。
1.2 实验目的
- 分析输入电压、负载电流和开关频率对TPS54160降压稳压器效率的影响。
- 验证在不同工作条件下，降压稳压器的效率表现，为实际应用提供参考。

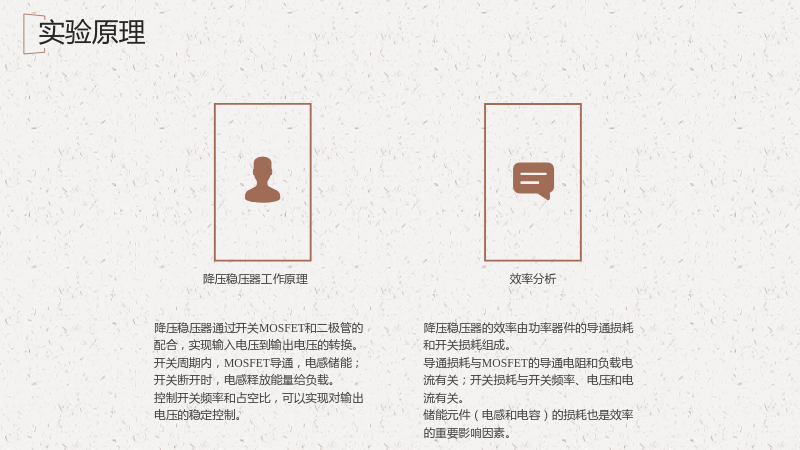

2. 实验原理
2. 实验原理
####2.1 降压稳压器工作原理
- 降压稳压器通过开关MOSFET和二极管的配合，实现输入电压到输出电压的转换。
- 开关周期内，MOSFET导通，电感储能；开关断开时，电感释放能量给负载。
- 控制开关频率和占空比，可以实现对输出电压的稳定控制。
2.2 效率分析
- 降压稳压器的效率由功率器件的导通损耗和开关损耗组成。
- 导通损耗与MOSFET的导通电阻和负载电流有关；开关损耗与开关频率、电压和电流有关。
- 储能元件（电感和电容）的损耗也是效率的重要影响因素。

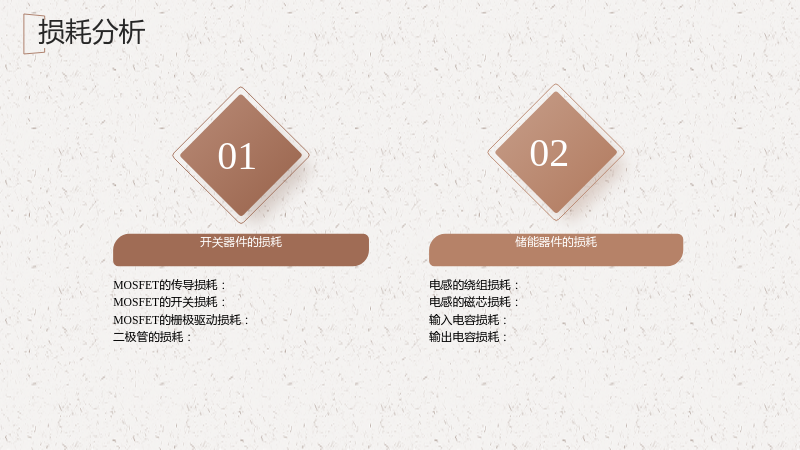

3. 损耗分析
3. 损耗分析
####3.1 开关器件的损耗
- MOSFET的传导损耗：
- 𝑃𝑀𝑂𝑆,𝑐=𝑅𝑑𝑠⋅𝐷⋅𝐼𝑜𝑢𝑡2⋅𝛼𝑝𝑝PMOS,c=Rds⋅D⋅Iout2⋅αpp
- MOSFET的开关损耗：
- 𝑃𝑀𝑂𝑆,𝑠𝑤=𝑉𝑖𝑛⋅𝐼𝑜𝑢𝑡⋅𝑓𝑠⋅𝑡𝑠𝑤PMOS,sw=Vin⋅Iout⋅fs⋅tsw
- MOSFET的栅极驱动损耗：
- 𝑃𝑀𝑂𝑆,𝑔=𝑄𝑔⋅𝑉𝑑𝑟⋅𝑓𝑠PMOS,g=Qg⋅Vdr⋅fs
- 二极管的损耗：
- 𝑃二极管=𝑉𝑓⋅(1−𝐷)⋅𝐼𝑜𝑢𝑡P二极管=Vf⋅(1−D)⋅Iout
3.2 储能器件的损耗
- 电感的绕组损耗：
- 𝑃𝐿,𝑊=𝐸𝑆𝑅𝐿⋅𝐼𝑜𝑢𝑡2⋅𝛼𝑝𝑝PL,W=ESRL⋅Iout2⋅αpp
- 电感的磁芯损耗：
- 𝑃𝐿,𝐶=𝐾1⋅𝑓𝑠𝑥⋅(𝐾2⋅Δ𝑖𝑝𝑝)𝑦PL,C=K1⋅fsx⋅(K2⋅Δipp)y
- 输入电容损耗：
- 𝑃𝐶𝑖𝑛=𝐸𝑆𝑅𝐶𝑖𝑛⋅𝐼𝑜𝑢𝑡2⋅𝐷⋅(1−𝐷)PCin=ESRCin⋅Iout2⋅D⋅(1−D)
- 输出电容损耗：
- 𝑃𝐶𝑜𝑢𝑡=112⋅𝐸𝑆𝑅𝐶𝑜𝑢𝑡⋅Δ𝑖𝑝𝑝2PCout=121⋅ESRCout⋅Δipp2
4. 效率计算
4. 效率计算
####4.1 理论转换效率
- 理论转换效率公式：
- 𝜂𝑡ℎ𝑒𝑜=𝑃𝑜𝑢𝑡𝑃𝑜𝑢𝑡+𝑃𝑙𝑜𝑠𝑠×100%ηtheo=Pout+PlossPout×100%
- 总损耗 𝑃𝑙𝑜𝑠𝑠Ploss 为：
- 𝑃𝑙𝑜𝑠𝑠=𝑃𝑀𝑂𝑆,𝑐+𝑃𝑀𝑂𝑆,𝑠𝑤+𝑃𝑀𝑂𝑆,𝑔+𝑃二极管+𝑃𝐿,𝑊+𝑃𝐿,𝐶+𝑃𝐶𝑖𝑛+𝑃𝐶𝑜𝑢𝑡+𝑃𝐼𝐶+𝑃𝑠𝑛𝑠Ploss=PMOS,c+PMOS,sw+PMOS,g+P二极管+PL,W+PL,C+PCin+PCout+PIC+Psns
5. 影响因素分析
5. 影响因素分析
####5.1 MOSFET参数
- MOSFET的损耗受栅极驱动器电压 𝑉𝑑𝑟Vdr、结温 𝑇𝑗Tj、输入电压 𝑉𝑖𝑛Vin 和输出电流 𝐼𝑜𝑢𝑡Iout 的影响。
- 提高MOSFET的开关频率可以减少开关损耗，但也会增加导通损耗。
- 降低MOSFET的导通电阻可以减少传导损耗，但也会增加开关损耗。
5.2 电感参数
- 电感的损耗取决于磁芯材料类型和尺寸、开关频率 𝑓𝑠fs 及环境温度。
- 电感的选取需要综合考虑输入电压、输出电压、负载电流和开关频率。
- 提高电感的频率响应特性可以降低开关损耗，但也会增加电感的体积和成本。

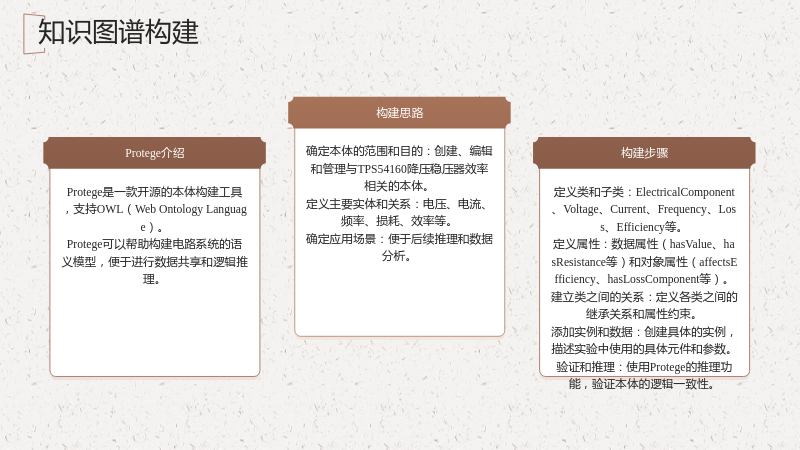

6. 知识图谱构建
6. 知识图谱构建
####6.1 Protege介绍
- Protege是一款开源的本体构建工具，支持OWL（Web Ontology Language）。
- Protege可以帮助构建电路系统的语义模型，便于进行数据共享和逻辑推理。
6.2 构建思路
- 确定本体的范围和目的：创建、编辑和管理与TPS54160降压稳压器效率相关的本体。
- 定义主要实体和关系：电压、电流、频率、损耗、效率等。
- 确定应用场景：便于后续推理和数据分析。
6.3 构建步骤
- 定义类和子类：ElectricalComponent、Voltage、Current、Frequency、Loss、Efficiency等。
- 定义属性：数据属性（hasValue、hasResistance等）和对象属性（affectsEfficiency、hasLossComponent等）。
- 建立类之间的关系：定义各类之间的继承关系和属性约束。
- 添加实例和数据：创建具体的实例，描述实验中使用的具体元件和参数。
- 验证和推理：使用Protege的推理功能，验证本体的逻辑一致性。
7. Protégé成图
（图片）
通过以上分析，我们可以得出以下结论：
- TPS54160降压稳压器的效率受到多种因素的影响，包括MOSFET参数、电感参数以及工作条件（输入电压、负载电流、开关频率等）。
- 通过优化这些参数，可以提高降压稳压器的效率，从而提高电子设备的性能。
- 使用Protege构建的知识图谱可以帮助我们更好地理解和分析这些参数之间的关系，为实际应用提供指导。
在未来，随着电子设备的不断发展和对电源效率要求的提高，对TPS54160降压稳压器效率的研究和优化将越来越重要。通过深入理解和应用这些原理和方法，我们可以不断提高电子设备的性能，满足不断增长的市场需求。
