齿轮跳动检查仪操作流程规范

1. 齿轮跳动检查仪概述

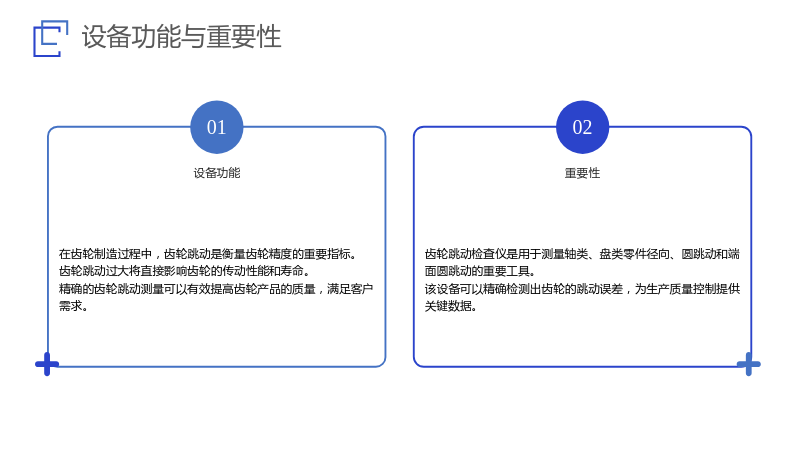

1.1 设备功能与重要性

1.1.1 设备功能

• 齿轮跳动检查仪是用于测量轴类、盘类零件径向、圆跳动和端面圆跳动的重要工具。
• 该设备可以精确检测出齿轮的跳动误差，为生产质量控制提供关键数据。

1.1.2 重要性

• 在齿轮制造过程中，齿轮跳动是衡量齿轮精度的重要指标。
• 齿轮跳动过大将直接影响齿轮的传动性能和寿命。
• 精确的齿轮跳动测量可以有效提高齿轮产品的质量，满足客户需求。

2. 设备安装与准备

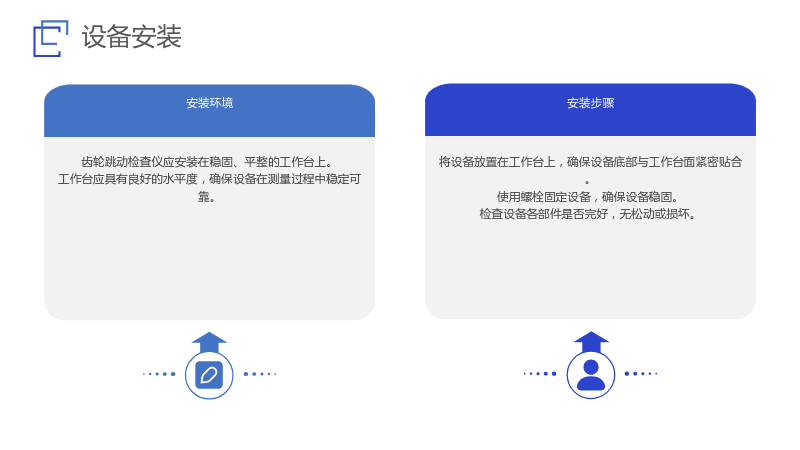

2.1 设备安装

2.1.1 安装环境

• 齿轮跳动检查仪应安装在稳固、平整的工作台上。
• 工作台应具有良好的水平度，确保设备在测量过程中稳定可靠。

2.1.2 安装步骤

• 将设备放置在工作台上，确保设备底部与工作台面紧密贴合。
• 使用螺栓固定设备，确保设备稳固。
• 检查设备各部件是否完好，无松动或损坏。

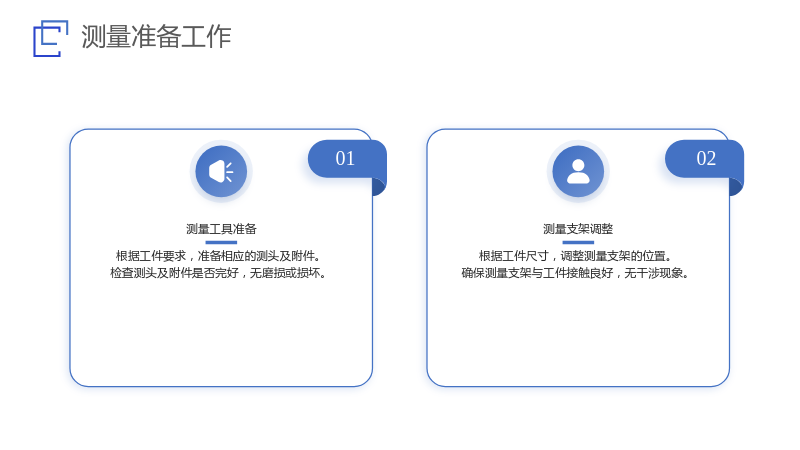

2.2 测量准备工作

2.2.1 测量工具准备

• 根据工件要求，准备相应的测头及附件。
• 检查测头及附件是否完好，无磨损或损坏。

2.2.2 测量支架调整

• 根据工件尺寸，调整测量支架的位置。
• 确保测量支架与工件接触良好，无干涉现象。

3. 工件安装与测量

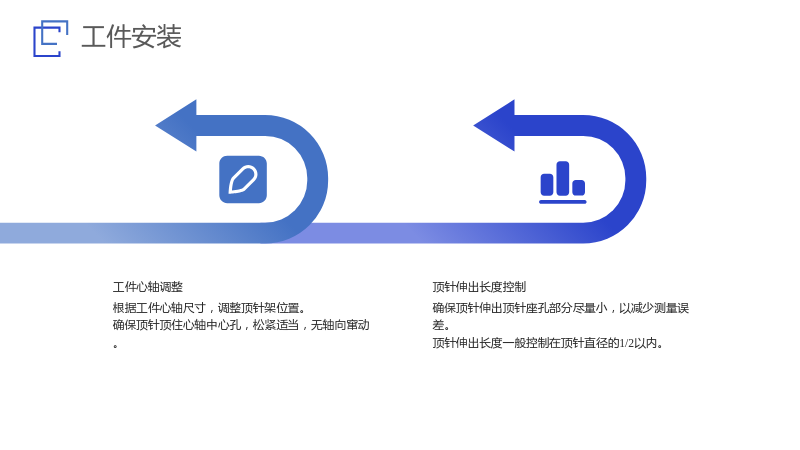

3.1 工件安装

3.1.1 工件心轴调整

• 根据工件心轴尺寸，调整顶针架位置。
• 确保顶针顶住心轴中心孔，松紧适当，无轴向窜动。

3.1.2 顶针伸出长度控制

• 确保顶针伸出顶针座孔部分尽量小，以减少测量误差。
• 顶针伸出长度一般控制在顶针直径的1/2以内。

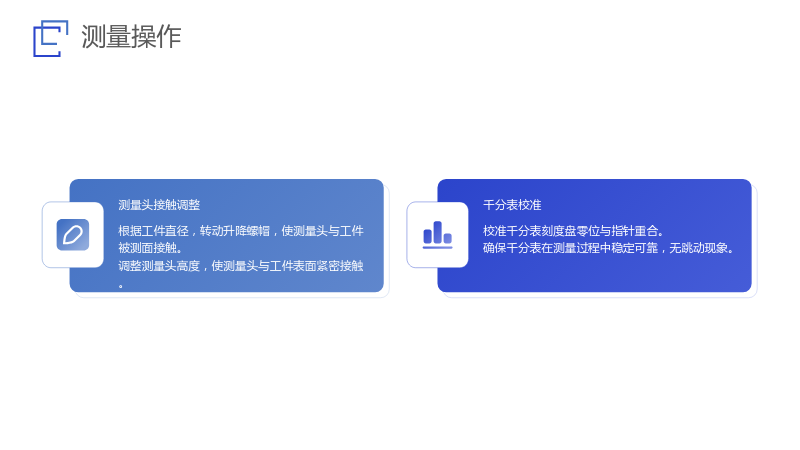

3.2 测量操作

3.2.1 测量头接触调整

• 根据工件直径，转动升降螺帽，使测量头与工件被测面接触。
• 调整测量头高度，使测量头与工件表面紧密接触。

3.2.2 千分表校准

• 校准千分表刻度盘零位与指针重合。
• 确保千分表在测量过程中稳定可靠，无跳动现象。

4. 测量方法与标准

4.1 测量径向跳动

4.1.1 定义与测量方法

• 齿圈径向跳动△Fr是指齿轮齿圈在径向上的最大偏离量。
• 测量时，每测完一齿，读出千分表上示值，然后转动一齿，重复测量。
• 测完一周后，最大与最小示值差即为齿轮的齿圈径向跳动公差。

4.1.2 标准与要求

• 齿圈径向跳动公差应符合国家标准或客户要求。
• 过大的径向跳动将影响齿轮的传动性能和寿命。

4.2 测量端面跳动

4.2.1 测量方法

• 使用直角杠杆安装在测量支架上，调整测量座位置。
• 移动台面使工件端面与球形测量头充分接触。
• 旋转一周，最大与最小示值差即为端面跳动量。

4.2.2 标准与要求

• 端面跳动量应符合国家标准或客户要求。
• 过大的端面跳动将影响齿轮的装配和传动性能。

5. 设备保养与维护

5.1 定期保养

5.1.1 清洁保养

• 每月清洁仪器，保持设备干净整洁。
• 使用软布擦拭设备表面，避免使用腐蚀性液体。

5.1.2 存放保养

• 不使用时，用拉伸膜包起来，防止灰尘侵入。
• 保持存放环境干燥，避免潮湿环境对设备造成腐蚀。

5.2 异常处理

5.2.1 异常现象

• 注意观察设备在测量过程中的异常现象，如异常噪音、跳动等。
• 如有异常，及时通知仪器管理员进行处理。

5.2.2 维修与更换

• 定期对设备进行维修保养，确保设备性能稳定。
• 如有损坏部件，及时更换，保证设备正常运行。

6. 操作注意事项

6.1 操作规范

• 测量时避免用力过猛，以免损坏工件或仪器。
• 遵循设备操作规程，确保测量准确性和设备安全。

6.1.1 安全防护

• 操作人员应佩戴防护眼镜和手套，防止测量过程中受伤。
• 确保工作环境安全，避免杂物干扰测量过程。

6.2 使用后处理

• 使用完毕后，清洁仪器并妥善存放。
• 关闭电源，锁好设备，防止他人误操作。

6.2.1 环境维护

• 保持工作环境整洁，定期清理工作台和地面。
• 避免在恶劣环境下使用设备，如高温、高湿等。

7. 结语

本文详细介绍了齿轮跳动检查仪的操作流程、保养方法和注意事项。通过规范的操作流程，可以确保检测工作的准确性和仪器的完好性。同时，定期对设备进行保养和维护，可以延长设备使用寿命，确保生产过程的顺利进行。在实际操作中，操作人员应严格遵守操作规程，注意安全防护，确保测量准确性和设备安全。只有这样，才能保证生产出高质量的齿轮产品，满足客户需求。
