齿轮跳动检查仪操作规程

1. 引言

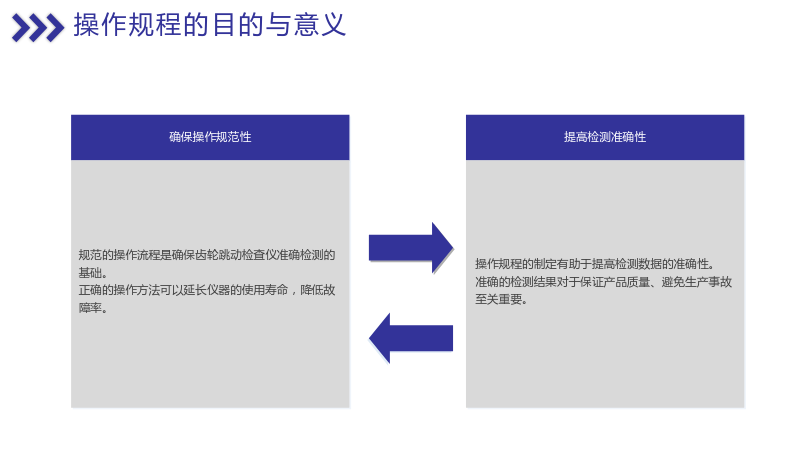

1.1 操作规程的目的与意义

1.1.1 确保操作规范性

• 规范的操作流程是确保齿轮跳动检查仪准确检测的基础。
• 正确的操作方法可以延长仪器的使用寿命，降低故障率。

1.1.2 提高检测准确性

• 操作规程的制定有助于提高检测数据的准确性。
• 准确的检测结果对于保证产品质量、避免生产事故至关重要。

2. 适用范围与检测对象

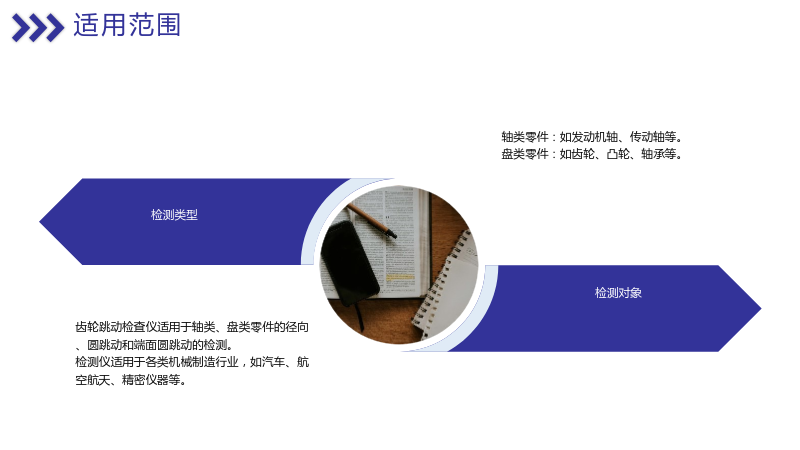

2.1 适用范围

2.1.1 检测类型

• 齿轮跳动检查仪适用于轴类、盘类零件的径向、圆跳动和端面圆跳动的检测。
• 检测仪适用于各类机械制造行业，如汽车、航空航天、精密仪器等。

2.1.2 检测对象

• 轴类零件：如发动机轴、传动轴等。
• 盘类零件：如齿轮、凸轮、轴承等。

3. 设备安装与准备

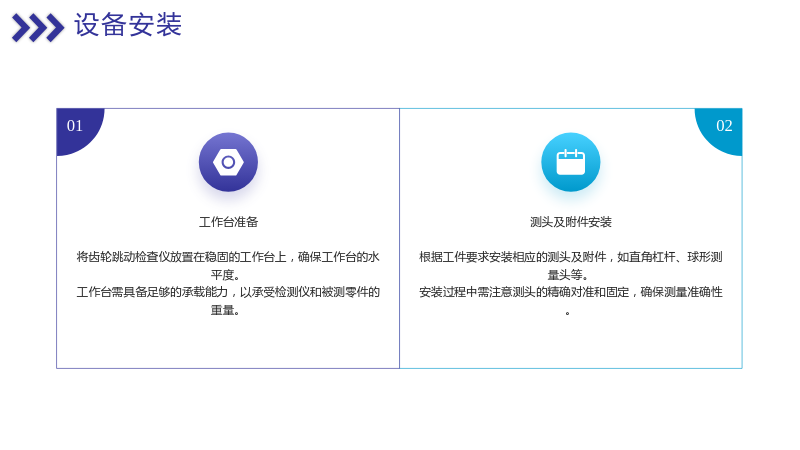

3.1 设备安装

3.1.1 工作台准备

• 将齿轮跳动检查仪放置在稳固的工作台上，确保工作台的水平度。
• 工作台需具备足够的承载能力，以承受检测仪和被测零件的重量。

3.1.2 测头及附件安装

• 根据工件要求安装相应的测头及附件，如直角杠杆、球形测量头等。
• 安装过程中需注意测头的精确对准和固定，确保测量准确性。

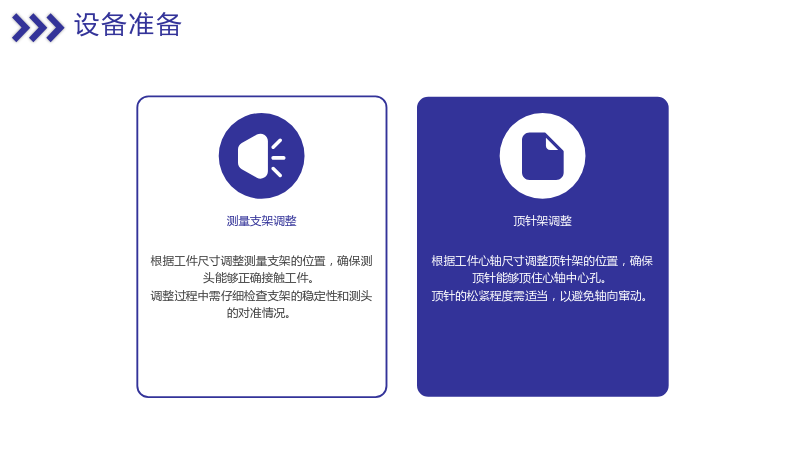

3.2 设备准备

3.2.1 测量支架调整

• 根据工件尺寸调整测量支架的位置，确保测头能够正确接触工件。
• 调整过程中需仔细检查支架的稳定性和测头的对准情况。

3.2.2 顶针架调整

• 根据工件心轴尺寸调整顶针架的位置，确保顶针能够顶住心轴中心孔。
• 顶针的松紧程度需适当，以避免轴向窜动。

4. 工件安装与测量

4.1 工件安装

4.1.1 顶针架位置调整

• 根据工件心轴尺寸调整顶针架位置，确保顶针能够顶住心轴中心孔。
• 顶针伸出顶针座孔部分应尽量小，以避免影响测量结果。

4.1.2 接触检查

• 确认顶针与心轴中心孔接触良好，无滑动或间隙。
• 如有必要，可使用手动方式微调顶针位置，以确保接触的稳定性。

4.2 测量操作

4.2.1 升降螺帽操作

• 根据工件直径转动升降螺帽，使测量头与工件被测面接触。
• 操作过程中需注意力度适中，避免用力过猛。

4.2.2 千分表校准

• 校准千分表刻度盘零位与指针重合，确保测量准确性。
• 校准过程中需仔细观察指针的移动情况，确保无滞后或跳动现象。

5. 测量步骤与方法

5.1 测量径向跳动

5.1.1 齿圈径向跳动定义

• 齿圈径向跳动是指齿轮齿圈沿径向的跳动量。
• 跳动量通常用最大与最小示值差来表示。

5.1.2 测量方法

• 每测完一齿，读出千分表上示值，然后转动一齿，重复测量。
• 测完一周后，记录最大与最小示值差，即为齿轮的齿圈径向跳动公差。

5.2 测量端面跳动

5.2.1 端面跳动定义

• 端面跳动是指工件端面沿轴向的跳动量。
• 跳动量通常用最大与最小示值差来表示。

5.2.2 测量方法

• 使用直角杠杆安装在测量支架上，调整测量座位置。
• 移动台面使工件端面与球形测量头充分接触。
• 旋转一周，记录最大与最小示值差，即为端面跳动量。

6. 仪器保养与点检

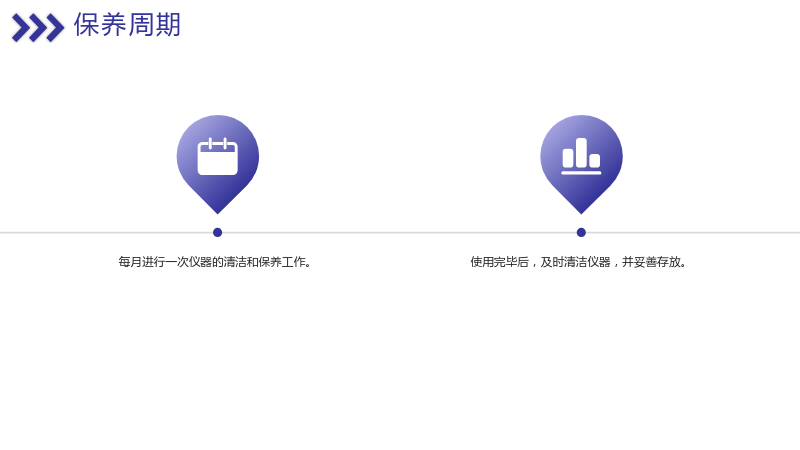

6.1 保养周期

• 每月进行一次仪器的清洁和保养工作。
• 使用完毕后，及时清洁仪器，并妥善存放。

6.2 保养内容

• 使用柔软的布料或专用清洁剂擦拭仪器表面。
• 检查测头和附件的磨损情况，如有损坏及时更换。
• 检查仪器的电气连接和机械部件的运行情况，确保正常工作。

6.3 点检内容

• 定期检查仪器的显示器和测量精度，确保准确无误。
• 检查仪器的稳定性，确保在测量过程中不会发生移动。
• 检查仪器的电气系统，确保电源稳定，无漏电现象。

7. 注意事项

7.1 操作安全

• 在操作过程中，确保操作人员的安全，避免误操作造成伤害。
• 使用完毕后，将仪器放置在安全的位置，防止他人误触。

7.2 环境要求

• 保持仪器的干燥，避免潮湿环境对仪器造成损害。
• 避免在有腐蚀性气体或液体的环境中使用仪器，以免腐蚀仪器表面。

7.3 异常处理

• 如发现仪器有异常情况，应立即停止使用，并及时通知仪器管理员。
• 异常情况包括但不限于：显示异常、测量不准确、机械部件损坏等。

8. 结论

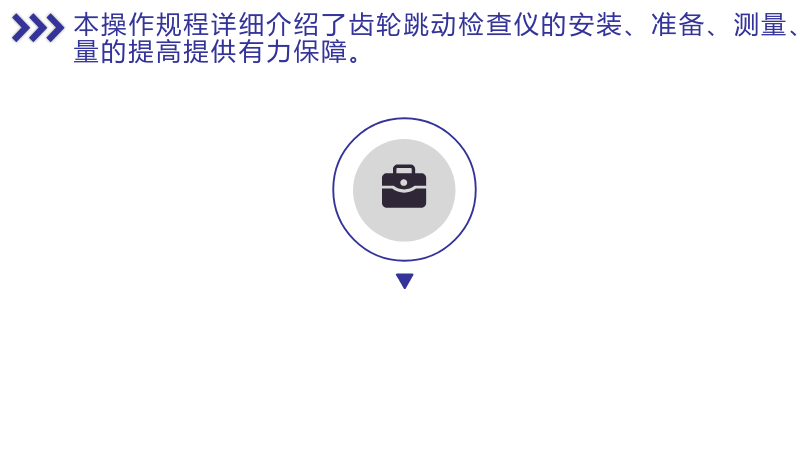

本操作规程详细介绍了齿轮跳动检查仪的安装、准备、测量、保养和注意事项。正确执行操作规程可以确保仪器的准确性和使用寿命，同时保障操作人员的安全。通过本规程的学习和应用，可以提高操作人员对齿轮跳动检查仪的理解和掌握，为生产质量的提高提供有力保障。
