某学校雨污分流改造项目初步设计

1. 项目概述

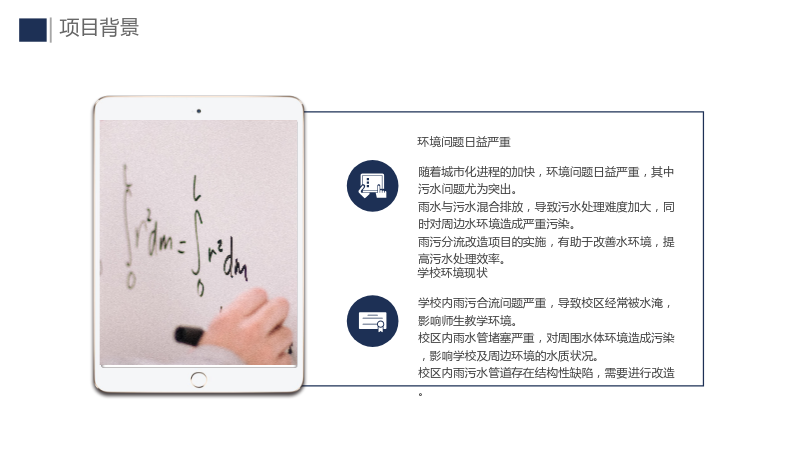

1.1 项目背景

1.1.1 环境问题日益严重

• 随着城市化进程的加快，环境问题日益严重，其中污水问题尤为突出。
• 雨水与污水混合排放，导致污水处理难度加大，同时对周边水环境造成严重污染。
• 雨污分流改造项目的实施，有助于改善水环境，提高污水处理效率。

1.1.2 学校环境现状

• 学校内雨污合流问题严重，导致校区经常被水淹，影响师生教学环境。
• 校区内雨水管堵塞严重，对周围水体环境造成污染，影响学校及周边环境的水质状况。
• 校区内雨污水管道存在结构性缺陷，需要进行改造。

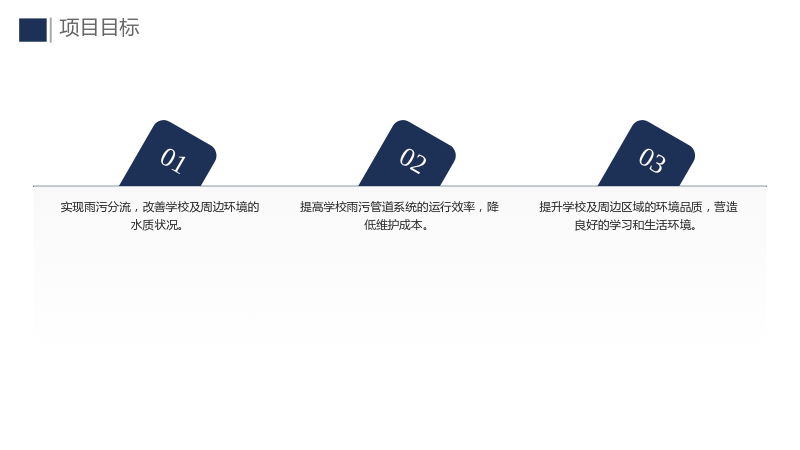

1.2 项目目标

• 实现雨污分流，改善学校及周边环境的水质状况。
• 提高学校雨污管道系统的运行效率，降低维护成本。
• 提升学校及周边区域的环境品质，营造良好的学习和生活环境。

1.3 项目范围

• 项目范围为淮安市达标区实验高中教学区污水及雨水排水管道工程。
• 涉及人口1768人，3幢楼，主次干道23条。

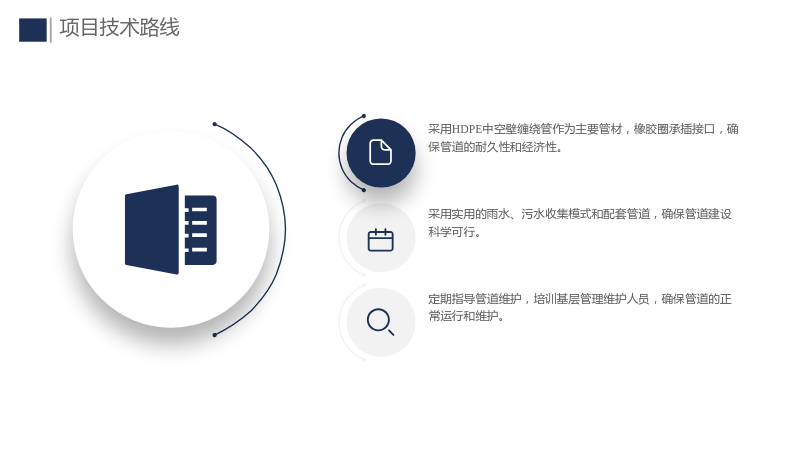

1.4 项目技术路线

• 采用HDPE中空壁缠绕管作为主要管材，橡胶圈承插接口，确保管道的耐久性和经济性。
• 采用实用的雨水、污水收集模式和配套管道，确保管道建设科学可行。
• 定期指导管道维护，培训基层管理维护人员，确保管道的正常运行和维护。

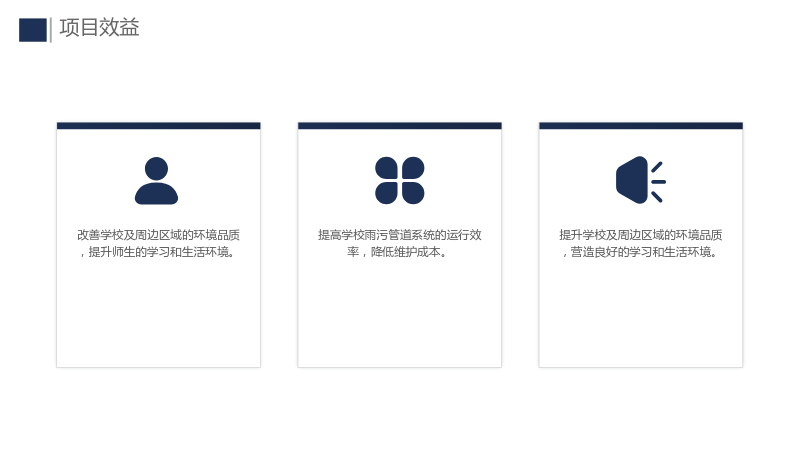

1.5 项目效益

• 改善学校及周边区域的环境品质，提升师生的学习和生活环境。
• 提高学校雨污管道系统的运行效率，降低维护成本。
• 提升学校及周边区域的环境品质，营造良好的学习和生活环境。

2. 排水工程规划

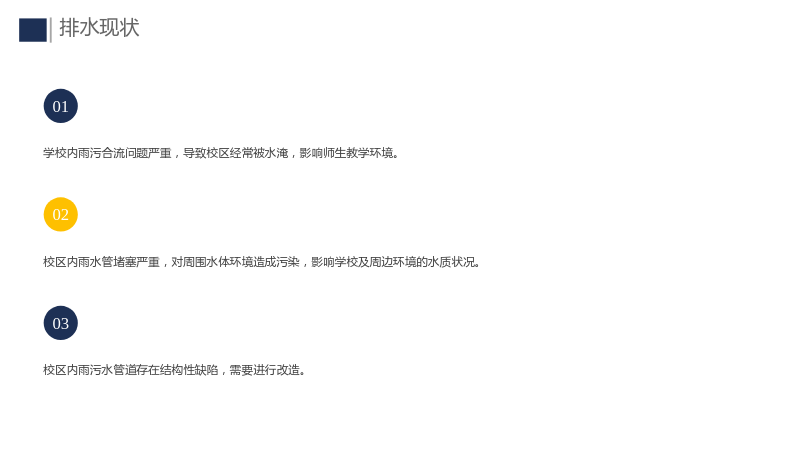

2.1 排水现状

• 学校内雨污合流问题严重，导致校区经常被水淹，影响师生教学环境。
• 校区内雨水管堵塞严重，对周围水体环境造成污染，影响学校及周边环境的水质状况。
• 校区内雨污水管道存在结构性缺陷，需要进行改造。

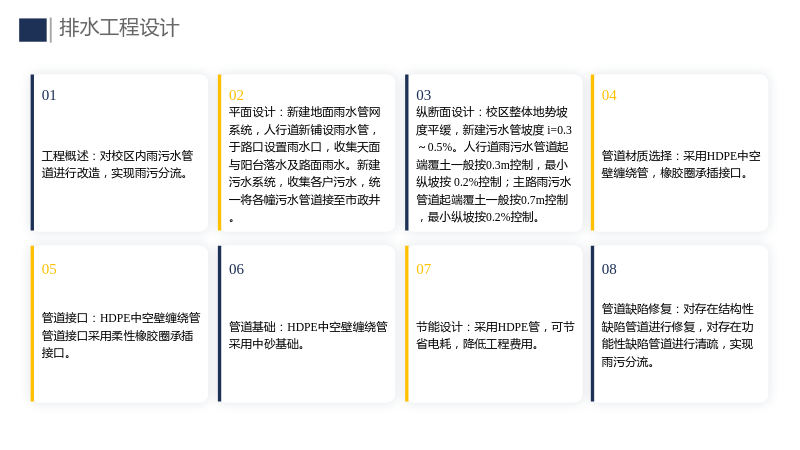

2.2 排水工程设计

• 工程概述：对校区内雨污水管道进行改造，实现雨污分流。
• 平面设计：新建地面雨水管网系统，人行道新铺设雨水管，于路口设置雨水口，收集天面与阳台落水及路面雨水。新建污水系统，收集各户污水，统一将各幢污水管道接至市政井。
• 纵断面设计：校区整体地势坡度平缓，新建污水管坡度 i=0.3～0.5%。人行道雨污水管道起端覆土一般按0.3m控制，最小纵坡按 0.2%控制；主路雨污水管道起端覆土一般按0.7m控制，最小纵坡按0.2%控制。
• 管道材质选择：采用HDPE中空壁缠绕管，橡胶圈承插接口。
• 管道接口：HDPE中空壁缠绕管管道接口采用柔性橡胶圈承插接口。
• 管道基础：HDPE中空壁缠绕管采用中砂基础。
• 节能设计：采用HDPE管，可节省电耗，降低工程费用。
• 管道缺陷修复：对存在结构性缺陷管道进行修复，对存在功能性缺陷管道进行清疏，实现雨污分流。

2.3 节能设计

• 采用HDPE管，在同口径、同坡度条件下，可增加流量、提高管材过水能力，使管网运行可靠，可节省电耗。
• HDPE管重量轻，管材接口采用橡胶圈承插密封连接，现场搬运施工方便，可减少施工劳动强度，加快施工进度，降低工程费用。
• HDPE管耐腐蚀性好，管道内壁光滑，管内不易结垢，管道疏通量小，可减少管道维护费用。

2.4 管道缺陷修复

• 雨污水管道缺陷修复：对存在结构性缺陷管道进行修复，对存在功能性缺陷管道进行清疏，实现雨污分流。
• 混错接管道修复：对地块内存在的雨污混接点进行改造，实现雨污分流。

3. 污水管网工程设计

3.1 污水管网现状

• 学校内污水管道存在结构性缺陷，需要进行改造。

3.2 污水管道定线

• 污水管网布置形式：采用树状管网布置形式，根据地形不同，可采用两种基本布置形式—平
