竹材基泡沫炭的制备及对重金属吸附性的研究

1. 研究背景

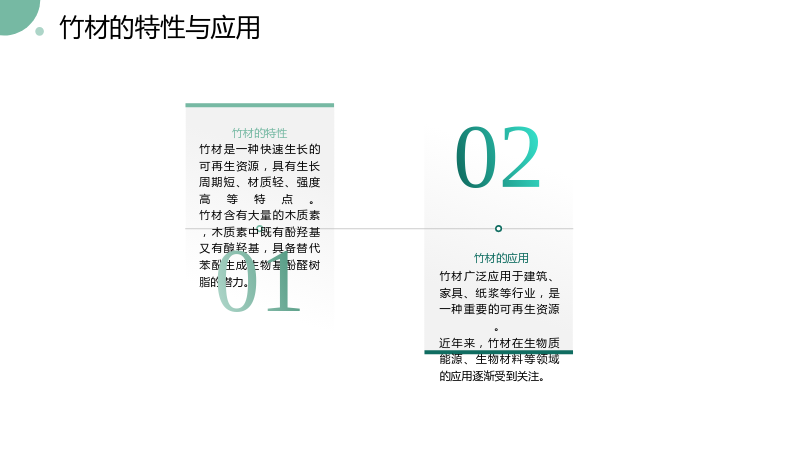

1.1 竹材的特性与应用

1.1.1 竹材的特性

• 竹材是一种快速生长的可再生资源，具有生长周期短、材质轻、强度高等特点。
• 竹材含有大量的木质素，木质素中既有酚羟基又有醇羟基，具备替代苯酚生成生物基酚醛树脂的潜力。

1.1.2 竹材的应用

• 竹材广泛应用于建筑、家具、纸浆等行业，是一种重要的可再生资源。
• 近年来，竹材在生物质能源、生物材料等领域的应用逐渐受到关注。

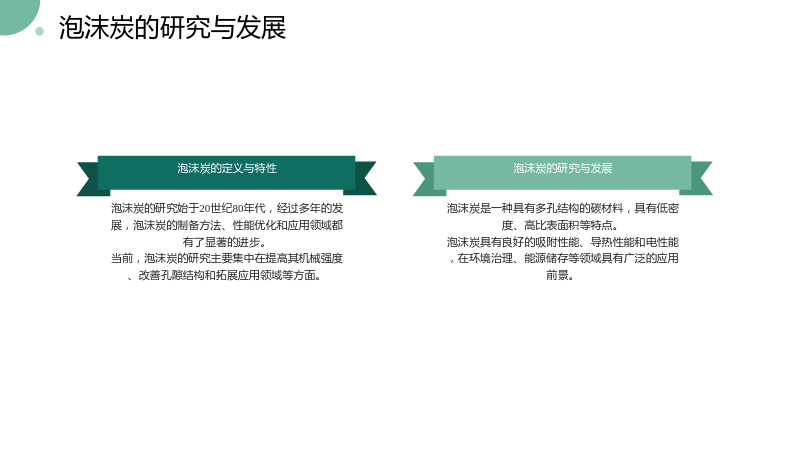

1.2 泡沫炭的研究与发展

1.2.1 泡沫炭的定义与特性

• 泡沫炭是一种具有多孔结构的碳材料，具有低密度、高比表面积等特点。
• 泡沫炭具有良好的吸附性能、导热性能和电性能，在环境治理、能源储存等领域具有广泛的应用前景。

1.2.2 泡沫炭的研究与发展

• 泡沫炭的研究始于20世纪80年代，经过多年的发展，泡沫炭的制备方法、性能优化和应用领域都有了显著的进步。
• 当前，泡沫炭的研究主要集中在提高其机械强度、改善孔隙结构和拓展应用领域等方面。

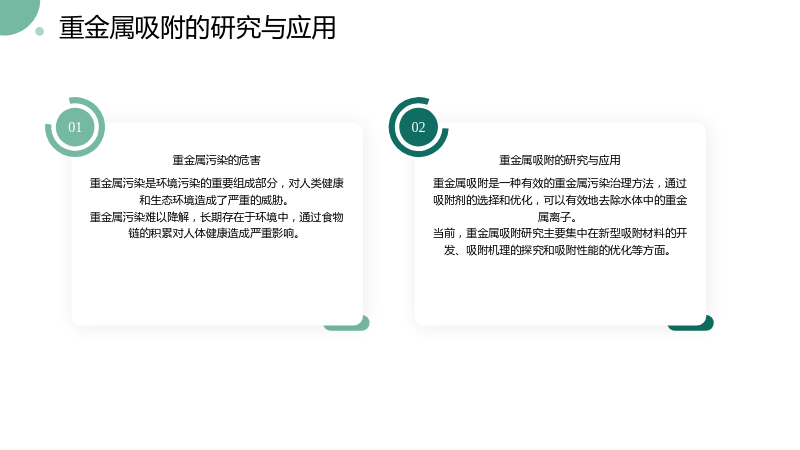

1.3 重金属吸附的研究与应用

1.3.1 重金属污染的危害

• 重金属污染是环境污染的重要组成部分，对人类健康和生态环境造成了严重的威胁。
• 重金属污染难以降解，长期存在于环境中，通过食物链的积累对人体健康造成严重影响。

1.3.2 重金属吸附的研究与应用

• 重金属吸附是一种有效的重金属污染治理方法，通过吸附剂的选择和优化，可以有效地去除水体中的重金属离子。
• 当前，重金属吸附研究主要集中在新型吸附材料的开发、吸附机理的探究和吸附性能的优化等方面。

2. 竹材基泡沫炭的制备

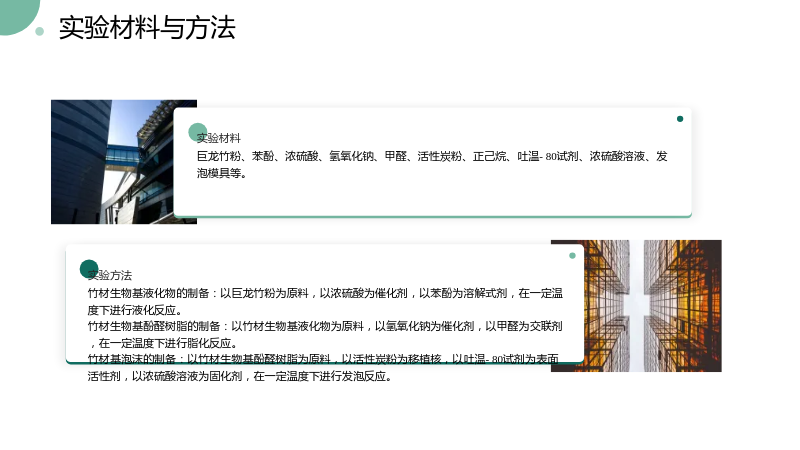

2.1 实验材料与方法

2.1.1 实验材料

• 巨龙竹粉、苯酚、浓硫酸、氢氧化钠、甲醛、活性炭粉、正己烷、吐温-80试剂、浓硫酸溶液、发泡模具等。

2.1.2 实验方法

• 竹材生物基液化物的制备：以巨龙竹粉为原料，以浓硫酸为催化剂，以苯酚为溶解式剂，在一定温度下进行液化反应。
• 竹材生物基酚醛树脂的制备：以竹材生物基液化物为原料，以氢氧化钠为催化剂，以甲醛为交联剂，在一定温度下进行脂化反应。
• 竹材基泡沫的制备：以竹材生物基酚醛树脂为原料，以活性炭粉为移植核，以吐温-80试剂为表面活性剂，以浓硫酸溶液为固化剂，在一定温度下进行发泡反应。

2.2 结果与分析

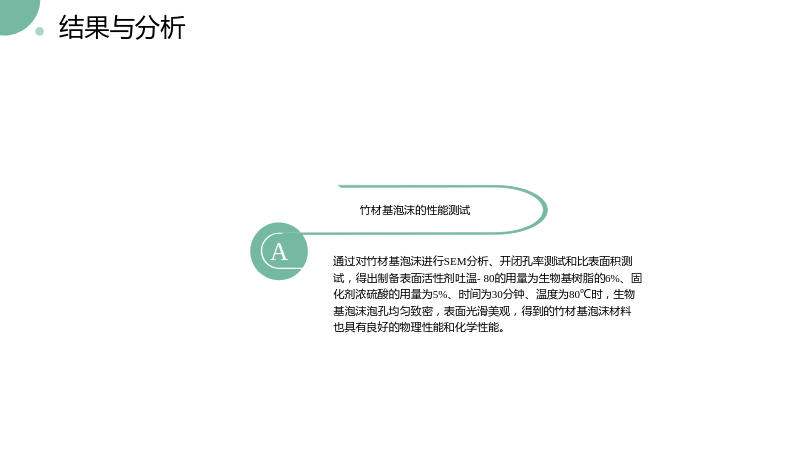

2.2.1 竹材基泡沫的性能测试

• 通过对竹材基泡沫进行SEM分析、开闭孔率测试和比表面积测试，得出制备表面活性剂吐温-80的用量为生物基树脂的6%、固化剂浓硫酸的用量为5%、时间为30分钟、温度为80℃时，生物基泡沫泡孔均匀致密，表面光滑美观，得到的竹材基泡沫材料也具有良好的物理性能和化学性能。

3. 竹材基泡沫炭对重金属吸附性能的研究

3.1 实验材料与方法

3.1.1 实验材料

• 铅离子、铬离子溶液、竹材基泡沫炭等。

3.1.2 实验方法

• 静态吸附实验：以竹材基泡沫炭为吸附剂，以铅离子、铬离子溶液为吸附对象，在一定温度、时间、浓度和pH值条件下进行静态吸附实验，研究吸附效果。
• 脱附实验：以竹材基泡沫炭为吸附剂，以铅离子、铬离子溶液为吸附对象，在一定温度、时间、浓度和pH值条件下进行脱附实验，研究脱附效果。

3.2 结果与分析

3.2.1 静态吸附实验

• 在温度为25℃，重金属离子溶液浓度为150ppm，pH值为4-6的条件下，竹材基泡沫炭对铅离子和铬离子的静态吸附效率最佳，吸附效率达到97%。

3.2.2 脱附实验

• 在温度为25℃，静置3h，pH值为4-6的条件下进行脱附实验，此时脱附性能最佳，脱附率达80%。

4. 研究结论与展望

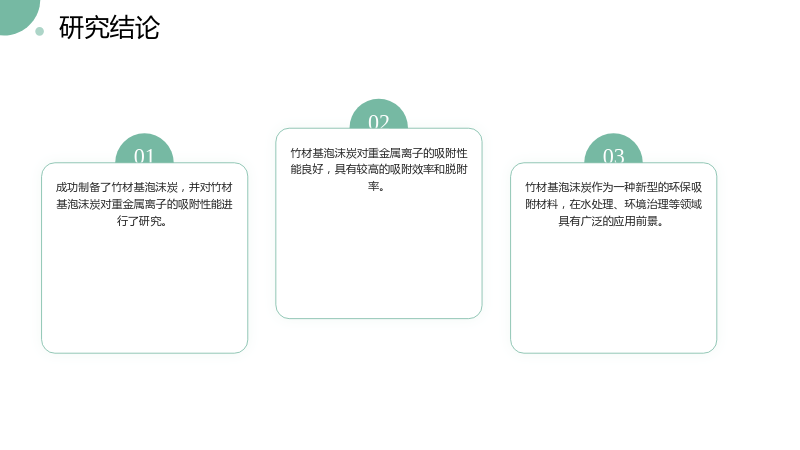

4.1 研究结论

• 成功制备了竹材基泡沫炭，并对竹材基泡沫炭对重金属离子的吸附性能进行了研究。
• 竹材基泡沫炭对重金属离子的吸附性能良好，具有较高的吸附效率和脱附率。
• 竹材基泡沫炭作为一种新型的环保吸附材料，在水处理、环境治理等领域具有广泛的应用前景。

4.2 展望

• 进一步优化竹材基泡沫炭的制备工艺，提高其吸附性能和稳定性。
• 探究竹材基泡沫炭对其他重金属离子的吸附性能，拓展其应用领域。
• 研究竹材基泡沫炭的再生利用和循环利用技术，提高其可持续性。
• 探索竹材基泡沫炭在环境治理和能源储存等方面的应用潜力。
