KYN型高压开关柜真空断路器状态诊断技术研究与应用

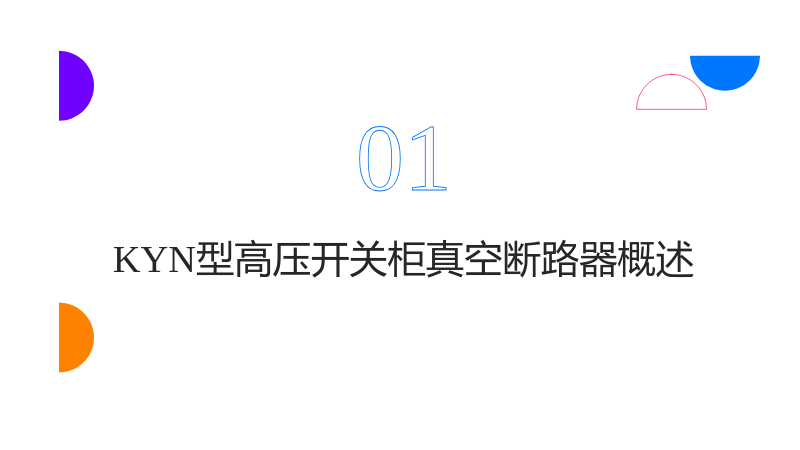

1. KYN型高压开关柜真空断路器概述

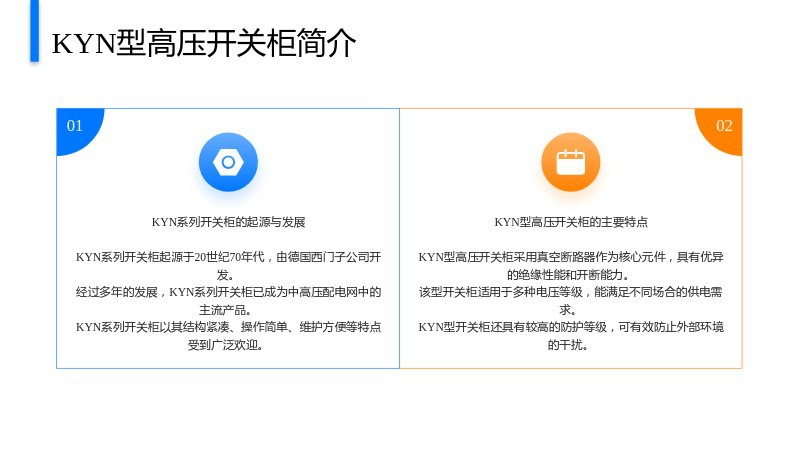

1.1 KYN型高压开关柜简介

1.1.1 KYN系列开关柜的起源与发展

• KYN系列开关柜起源于20世纪70年代，由德国西门子公司开发。
• 经过多年的发展，KYN系列开关柜已成为中高压配电网中的主流产品。
• KYN系列开关柜以其结构紧凑、操作简单、维护方便等特点受到广泛欢迎。

1.1.2 KYN型高压开关柜的主要特点

• KYN型高压开关柜采用真空断路器作为核心元件，具有优异的绝缘性能和开断能力。
• 该型开关柜适用于多种电压等级，能满足不同场合的供电需求。
• KYN型开关柜还具有较高的防护等级，可有效防止外部环境的干扰。

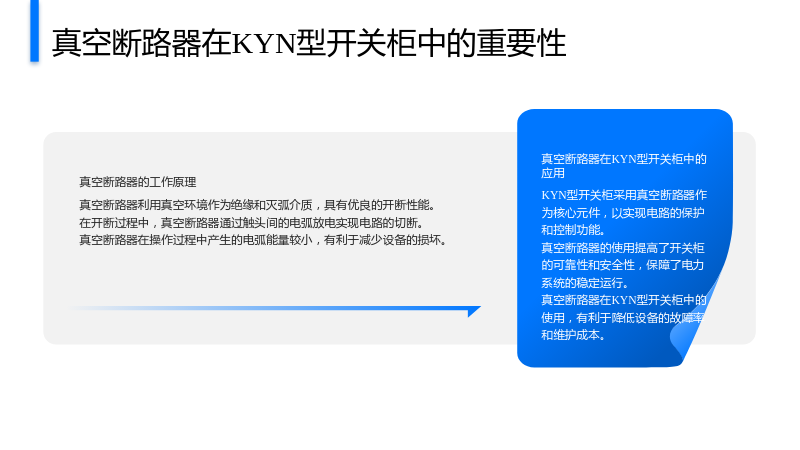

1.2 真空断路器在KYN型开关柜中的重要性

1.2.1 真空断路器的工作原理

• 真空断路器利用真空环境作为绝缘和灭弧介质，具有优良的开断性能。
• 在开断过程中，真空断路器通过触头间的电弧放电实现电路的切断。
• 真空断路器在操作过程中产生的电弧能量较小，有利于减少设备的损坏。

1.2.2 真空断路器在KYN型开关柜中的应用

• KYN型开关柜采用真空断路器作为核心元件，以实现电路的保护和控制功能。
• 真空断路器的使用提高了开关柜的可靠性和安全性，保障了电力系统的稳定运行。
• 真空断路器在KYN型开关柜中的使用，有利于降低设备的故障率和维护成本。

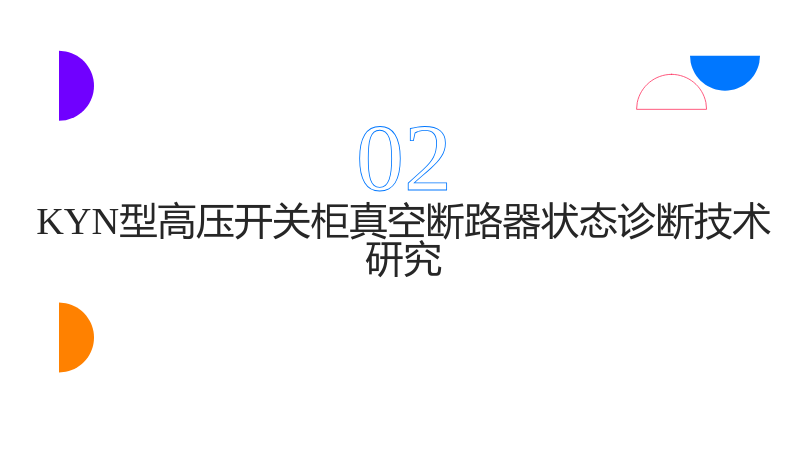

2. KYN型高压开关柜真空断路器状态诊断技术研究

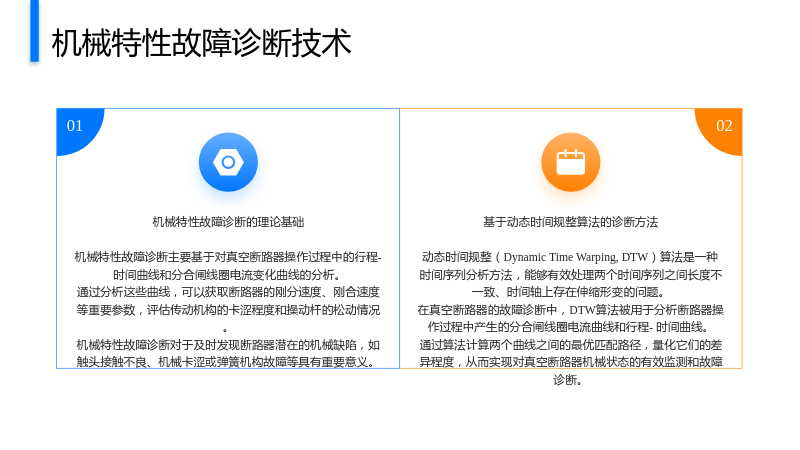

2.1 机械特性故障诊断技术

2.1.1 机械特性故障诊断的理论基础

• 机械特性故障诊断主要基于对真空断路器操作过程中的行程-时间曲线和分合闸线圈电流变化曲线的分析。
• 通过分析这些曲线，可以获取断路器的刚分速度、刚合速度等重要参数，评估传动机构的卡涩程度和操动杆的松动情况。
• 机械特性故障诊断对于及时发现断路器潜在的机械缺陷，如触头接触不良、机械卡涩或弹簧机构故障等具有重要意义。

2.1.2 基于动态时间规整算法的诊断方法

• 动态时间规整（Dynamic Time Warping, DTW）算法是一种时间序列分析方法，能够有效处理两个时间序列之间长度不一致、时间轴上存在伸缩形变的问题。
• 在真空断路器的故障诊断中，DTW算法被用于分析断路器操作过程中产生的分合闸线圈电流曲线和行程-时间曲线。
• 通过算法计算两个曲线之间的最优匹配路径，量化它们的差异程度，从而实现对真空断路器机械状态的有效监测和故障诊断。

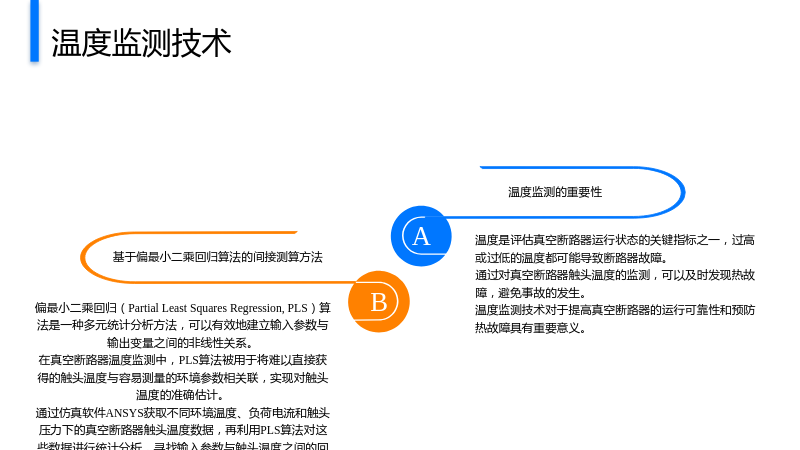

2.2 温度监测技术

2.2.1 温度监测的重要性

• 温度是评估真空断路器运行状态的关键指标之一，过高或过低的温度都可能导致断路器故障。
• 通过对真空断路器触头温度的监测，可以及时发现热故障，避免事故的发生。
• 温度监测技术对于提高真空断路器的运行可靠性和预防热故障具有重要意义。

2.2.2 基于偏最小二乘回归算法的间接测算方法

• 偏最小二乘回归（Partial Least Squares Regression, PLS）算法是一种多元统计分析方法，可以有效地建立输入参数与输出变量之间的非线性关系。
• 在真空断路器温度监测中，PLS算法被用于将难以直接获得的触头温度与容易测量的环境参数相关联，实现对触头温度的准确估计。
• 通过仿真软件ANSYS获取不同环境温度、负荷电流和触头压力下的真空断路器触头温度数据，再利用PLS算法对这些数据进行统计分析，寻找输入参数与触头温度之间的回归关系。
• 通过优化模型结构，选择最具代表性的主成分，建立一个可靠的回归模型，实现对触头温度的准确监测。

2.3 运行状态综合诊断技术

2.3.1 状态评估体系建立

• 为了全面评估真空断路器的运行状态，需要建立一个综合状态评估体系。
• 该体系基于真空断路器的四个关键特性：真空特性、机械特性、电气特性和温度特性，旨在通过多维度的监测和分析，准确反映断路器的健康状态。
• 状态评估体系的建立，为真空断路器的运行维护提供一种系统化、定量化的分析方法，有助于实现状态检修和故障早期预警，提高电力系统的可靠性和安全性。

2.3.2 特征指标综合权重确定

• 在状态评估体系中，准确确定各特征指标的权重对于评估结果的准确性至关重要。
• 采用组合赋权法，结合主观权重和客观权重，以确保评估结果的全面性和客观性。
• 通过组合这两种权重确定方法，能够综合考虑专家经验和数据本身的特性，得到各状态指标的组合权重。

2.3.3 基于WRSR的评估方法

• WRSR（Weighted Rank Sum Ratio）方法是一种多指标综合评价工具，它通过将各指标的秩次与权重相结合，计算得出每个评估对象的综合评价值。
• 在具体实施过程中，首先对各真空断路器的状态指标进行编秩，然后根据各指标的权重计算加权秩和比值。
• 通过比较不同断路器的WRSR值，可以对它们的运行状态进行排序和分类。
• WRSR评估方法的应用，使得真空断路器的状态评估更加科学和系统化。

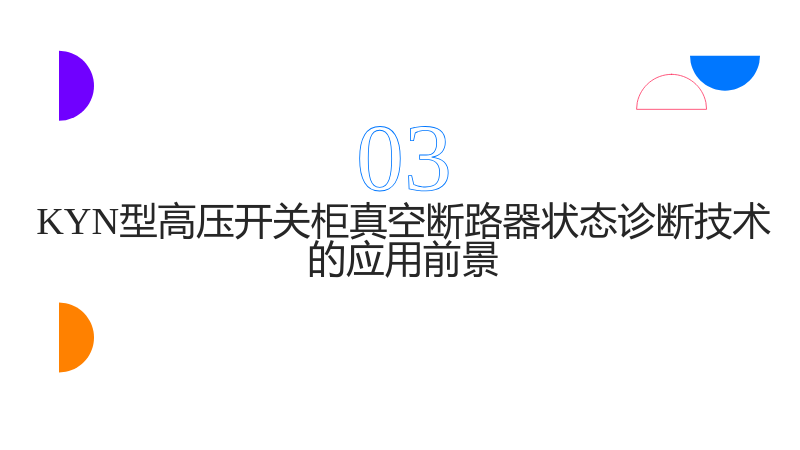

3. KYN型高压开关柜真空断路器状态诊断技术的应用前景

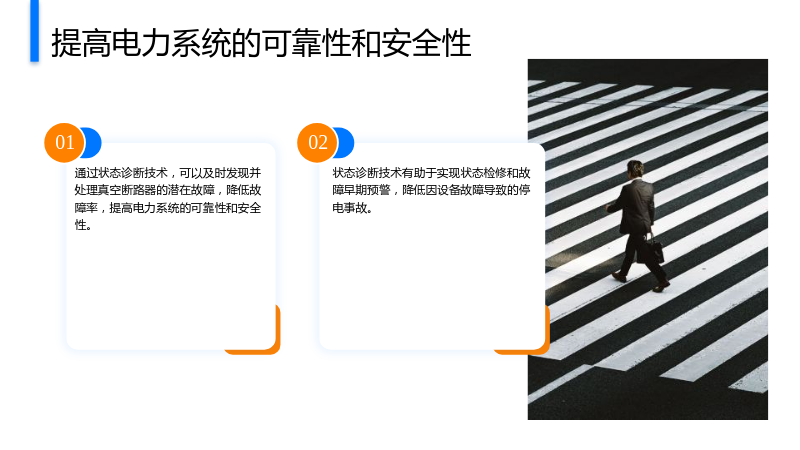

3.1 提高电力系统的可靠性和安全性

• 通过状态诊断技术，可以及时发现并处理真空断路器的潜在故障，降低故障率，提高电力系统的可靠性和安全性。
• 状态诊断技术有助于实现状态检修和故障早期预警，降低因设备故障导致的停电事故。

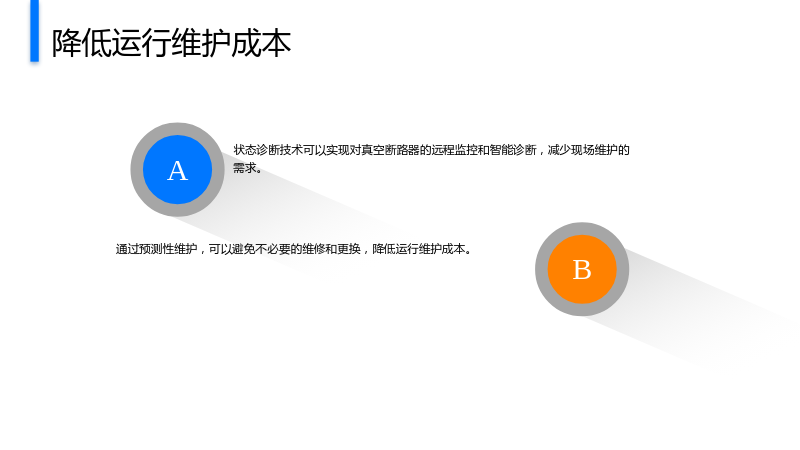

3.2 降低运行维护成本

• 状态诊断技术可以实现对真空断路器的远程监控和智能诊断，减少现场维护的需求。
• 通过预测性维护，可以避免不必要的维修和更换，降低运行维护成本。

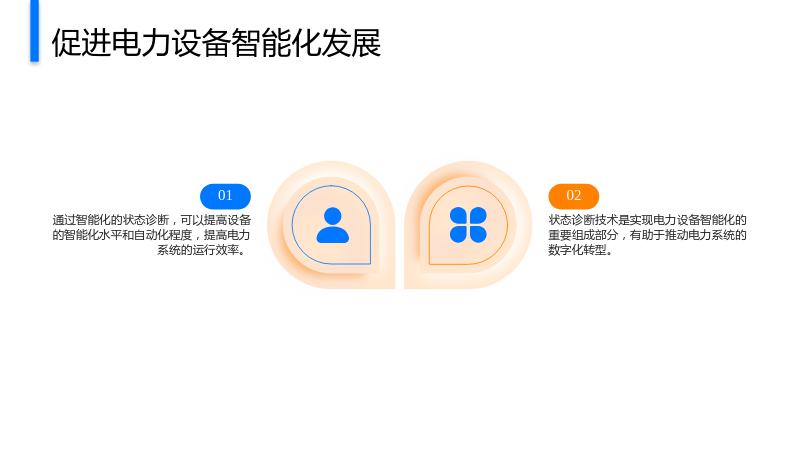

3.3 促进电力设备智能化发展

• 状态诊断技术是实现电力设备智能化的重要组成部分，有助于推动电力系统的数字化转型。
• 通过智能化的状态诊断，可以提高设备的智能化水平和自动化程度，提高电力系统的运行效率。

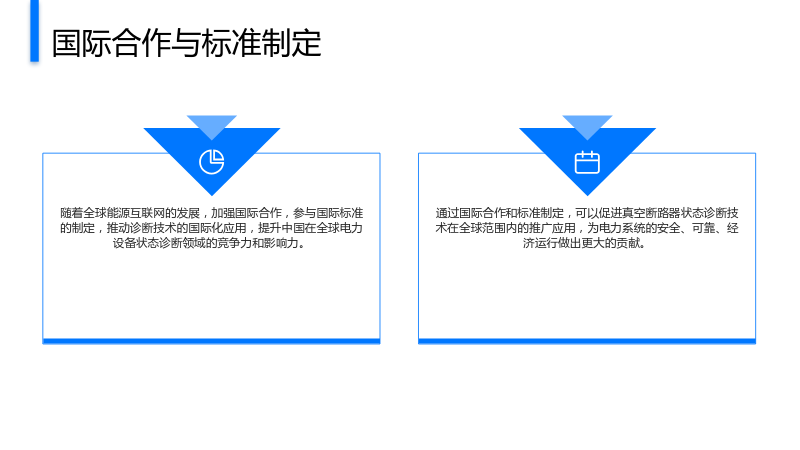

3.4 国际合作与标准制定

• 随着全球能源互联网的发展，加强国际合作，参与国际标准的制定，推动诊断技术的国际化应用，提升中国在全球电力设备状态诊断领域的竞争力和影响力。
• 通过国际合作和标准制定，可以促进真空断路器状态诊断技术在全球范围内的推广应用，为电力系统的安全、可靠、经济运行做出更大的贡献。

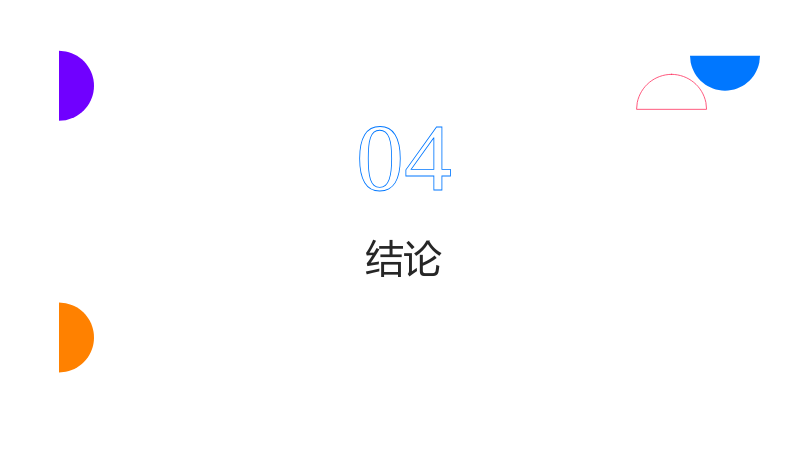

4. 结论

• 研究针对KYN型高压开关柜中真空断路器的运行状态诊断技术进行深入分析和研究，通过建立ATP暂态仿真模型和ANSYS温度场仿真模型，模拟真空断路器在实际操作中的动态行为和温度分布，为后续的故障诊断提供理论基础。
• 提出基于动态时间规整算法的机械特性故障诊断方法，该方法能够有效地分析断路器的操作特性曲线，提高故障检测的准确性。
• 针对触头温度难以直接测量的问题，开发基于偏最小二乘回归算法的间接测算方法，为温度监测提供新的解决方案。
• 构建包含真空特性、机械特性、电气特性和温度特性的状态评估体系，并通过组合赋权法和加权秩和比（WRSR）方法，实现对真空断路器运行状态的综合评估。
• 研究成果对于提高真空断路器的运行可靠性、优化电力系统的维护策略具有重要的理论和实际意义。
• 通过这些创新性的诊断技术和评估方法，可以更有效地预防和处理真空断路器的潜在故障，保障电力系统的安全稳定运行。
