大型离心压缩机故障监测系统设计

1. 引言

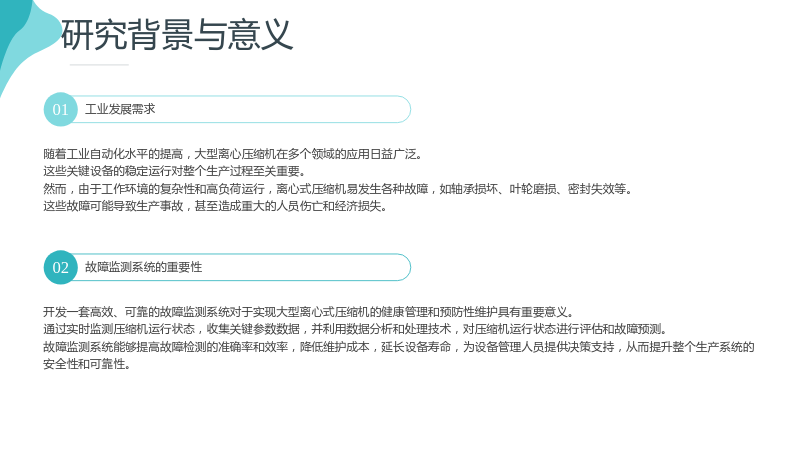

1.1 研究背景与意义

1.1.1 工业发展需求

• 随着工业自动化水平的提高，大型离心压缩机在多个领域的应用日益广泛。
• 这些关键设备的稳定运行对整个生产过程至关重要。
• 然而，由于工作环境的复杂性和高负荷运行，离心式压缩机易发生各种故障，如轴承损坏、叶轮磨损、密封失效等。
• 这些故障可能导致生产事故，甚至造成重大的人员伤亡和经济损失。

1.1.2 故障监测系统的重要性

• 开发一套高效、可靠的故障监测系统对于实现大型离心式压缩机的健康管理和预防性维护具有重要意义。
• 通过实时监测压缩机运行状态，收集关键参数数据，并利用数据分析和处理技术，对压缩机运行状态进行评估和故障预测。
• 故障监测系统能够提高故障检测的准确率和效率，降低维护成本，延长设备寿命，为设备管理人员提供决策支持，从而提升整个生产系统的安全性和可靠性。

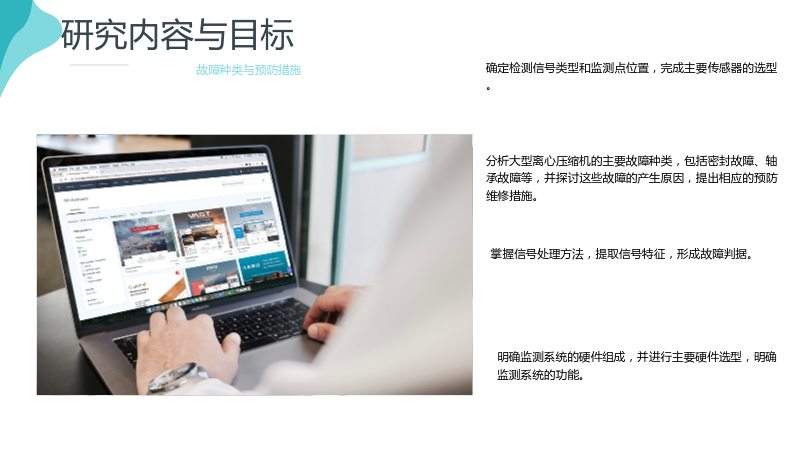

1.2 研究内容与目标

1.2.1 故障种类与预防措施

• 分析大型离心压缩机的主要故障种类，包括密封故障、轴承故障等，并探讨这些故障的产生原因，提出相应的预防维修措施。
• 确定检测信号类型和监测点位置，完成主要传感器的选型。
• 掌握信号处理方法，提取信号特征，形成故障判据。
• 明确监测系统的硬件组成，并进行主要硬件选型，明确监测系统的功能。

2. 大型离心压缩机概述

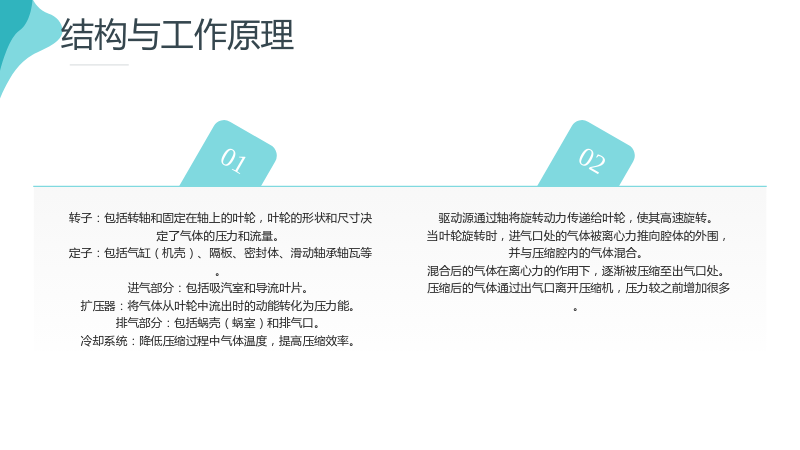

2.1 结构与工作原理

2.1.1 结构组成

• 转子：包括转轴和固定在轴上的叶轮，叶轮的形状和尺寸决定了气体的压力和流量。
• 定子：包括气缸（机壳）、隔板、密封体、滑动轴承轴瓦等。
• 进气部分：包括吸汽室和导流叶片。
• 扩压器：将气体从叶轮中流出时的动能转化为压力能。
• 排气部分：包括蜗壳（蜗室）和排气口。
• 冷却系统：降低压缩过程中气体温度，提高压缩效率。

2.1.2 工作原理

• 驱动源通过轴将旋转动力传递给叶轮，使其高速旋转。
• 当叶轮旋转时，进气口处的气体被离心力推向腔体的外围，并与压缩腔内的气体混合。
• 混合后的气体在离心力的作用下，逐渐被压缩至出气口处。
• 压缩后的气体通过出气口离开压缩机，压力较之前增加很多。

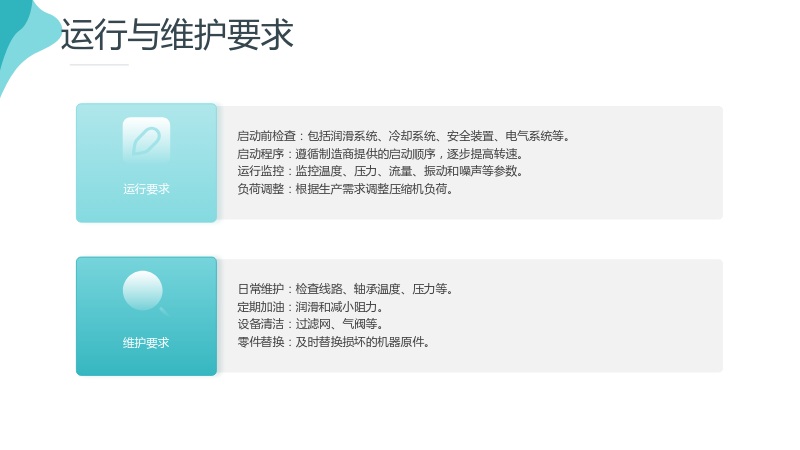

2.2 运行与维护要求

2.2.1 运行要求

• 启动前检查：包括润滑系统、冷却系统、安全装置、电气系统等。
• 启动程序：遵循制造商提供的启动顺序，逐步提高转速。
• 运行监控：监控温度、压力、流量、振动和噪声等参数。
• 负荷调整：根据生产需求调整压缩机负荷。

2.2.2 维护要求

• 日常维护：检查线路、轴承温度、压力等。
• 定期加油：润滑和减小阻力。
• 设备清洁：过滤网、气阀等。
• 零件替换：及时替换损坏的机器原件。

2.3 应用领域

2.3.1 石化行业

• 在炼油、化工、聚合物制造等工艺过程中，用于气体的压缩和输送。
• 提高生产效率，满足不同工作需求。

2.3.2 能源行业

• 用于天然气输送和燃气轮机等设备中的气体压缩处理。
• 提高能源效率和可靠性。

2.3.3 国家基础工业和重大工程

• 在石油、化工、天然气输送、冶金、空气分离等领域的应用。
• 对国家重点经济工业的发展和经济运行安全有着重大影响。

2.3.4 其他行业

• 汽车、食品、制药、纺织、电力等行业。
• 高可靠性和高效率的特点，成为多种工业应用的理想选择。

3. 大型离心压缩机常见故障的分析

3.1 密封故障

3.1.1 密封结构

• 迷宫密封：由密封片、转子上的密封槽、迷宫通道等组成。
• 干气密封：由密封面、缓冲气体供应系统、节流结构、密封腔、排放系统等组成。
• 机械密封：由密封面、弹簧加载装置、补偿装置、缓冲和冷却系统等组成。

3.1.2 故障原因

• 设计问题：密封面的设计不合理。
• 材料问题：密封件的材料与实际工作环境不合适。
• 安装问题：密封元件安装过程中出现尺寸不匹配、安装方向错误等。
• 维护问题：设备缺乏定期的检查、养护和未能及时更换损坏的密封件。

3.2 转子故障不平衡

3.2.1 类型

• 静态不平衡：转子的质心偏离旋转轴。
• 动态不平衡：包含静态不平衡的成分和转子的惯性力矩。
• 力偶不平衡：转子上的两个力不在同一平面内，并且它们产生的力矩不相等。

3.2.2 原因

• 设计缺陷：质量分布不均匀。
• 制造误差：尺寸误差或形状误差。
• 装配误差：部件的对齐不当或部件间的相对位置不准确。
• 材料不均匀：内部缺陷或成分不均匀。
• 磨损和腐蚀：设备使用过程中的质量变化。
• 温度影响：温度变化导致材料的膨胀或收缩。

3.2.3 识别与处理

• 识别：通过振动分析。
• 处理：使用平衡机进行测试，确定不平衡的位置和大小，添加或移除质量以校正不平衡。

3.3 不对中

3.3.1 类型

• 平行不对中：转子的两端轴心线是平行但不重合。
• 角度不对中：转子的两端轴心线不平行，存在角度偏差。

3.3.2 原因

• 压缩机联轴器故障或不平衡。
• 密封环不良、油压和油温不正常。
• 油中有污垢或喘振。

3.3.3 识别与处理

• 识别：通过异常振动和噪声。
• 处理：调整压缩机联轴器、更换密封环、调整油压和油温、清理油中污垢、解决喘振问题。

4. 故障监测系统设计

4.1 系统概述

4.1.1 设计目的

• 设计一套针对大型离心式压缩机的故障监测系统。
• 确保系统能够准确监测和评估压缩机的健康状态。

4.1.2 设计内容

• 确定检测信号类型和监测点位置。
• 完成主要传感器的选型。
• 掌握信号处理方法，提取信号特征，形成故障判据。
• 明确监测系统的硬件组成，并进行主要硬件选型，明确监测系统的功能。

4.2 传感器选型

4.2.1 加速度传感器

• 用于监测压缩机的振动情况。
• 选择具有高灵敏度、高分辨率和宽频带的加速度传感器。

4.2.2 热电偶

• 用于监测压缩机的温度情况。
• 选择具有快速响应和高温耐受性的热电偶。

4.2.3 压力传感器

• 用于监测压缩机的压力情况。
• 选择具有高精度和高稳定性的压力传感器。

4.3 信号处理方法

4.3.1 时域分析

• 包括振动信号的时域分析、温度信号的时域分析、压力信号的时域分析等。
• 分析信号的幅度、频率、相位等参数，提取故障特征。

4.3.2 频域分析

• 包括振动信号的频域分析、温度信号的频域分析、压力信号的频域分析等。
• 分析信号的频谱特性，提取故障特征。

4.4 系统功能

4.4.1 实时数据监测

• 实时监测压缩机的振动、温度、压力等参数。
• 及时发现潜在问题，避免设备损坏或事故发生。

4.4.2 故障预警

• 根据监测到的数据，及时发出预警信号，提醒用户设备可能存在的异常情况。
• 帮助用户及时采取措施，避免设备的损坏或事故发生。

4.4.3 历史数据存储和分析

• 存储压缩机的运行数据，进行趋势分析。
• 分析历史数据，为设备的维护和故障排查提供依据。

4.4.4 远程通信

• 通过远程通信技术，实现对压缩机的远程监控和维护。
• 用户可以通过浏览器轻松实施监测和了解现场机组设备的健康信息。

4.5 系统测试与优化

4.5.1 测试方法

• 在实验室环境下对故障监测系统进行测试。
• 在实际生产现场对故障监测系统进行测试。

4.5.2 优化方向

• 提高系统的实时性、准确性和可靠性。
• 优化信号处理方法，提高故障特征的提取效果。
• 增强系统的通用性和适应性，适用于不同类型和规模的离心式压缩机。

5. 结论

5.1 研究结论

• 设计了一套大型离心式压缩机故障监测系统。
• 系统能够准确监测和评估压缩机的健康状态。
• 系统采用了多种类型的传感器，对压缩机的振动、温度、压力等多个参数进行实时监测。
• 系统具备实时监测和预警功能，能够及时发现潜在问题，避免设备的损坏或事故发生。
• 系统还提供了用户友好的界面，方便用户进行操作和监控。

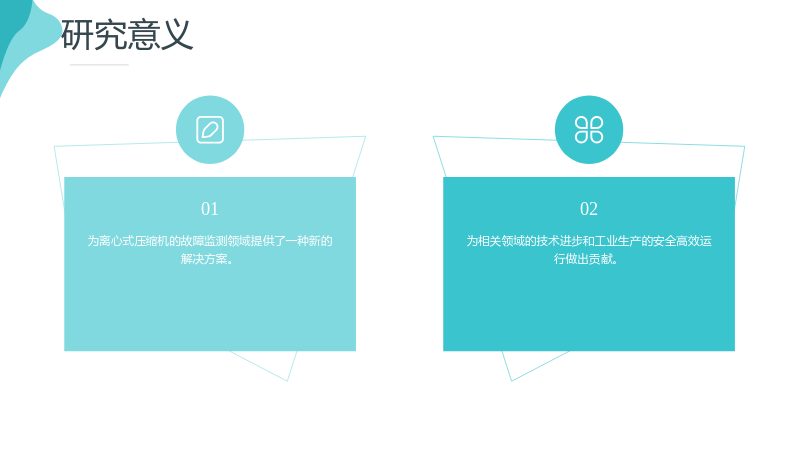

5.2 研究意义

• 为离心式压缩机的故障监测领域提供了一种新的解决方案。
• 为相关领域的技术进步和工业生产的安全高效运行做出贡献。
