基于直流配电网双极短路故障保护方案研究

1. 绪论

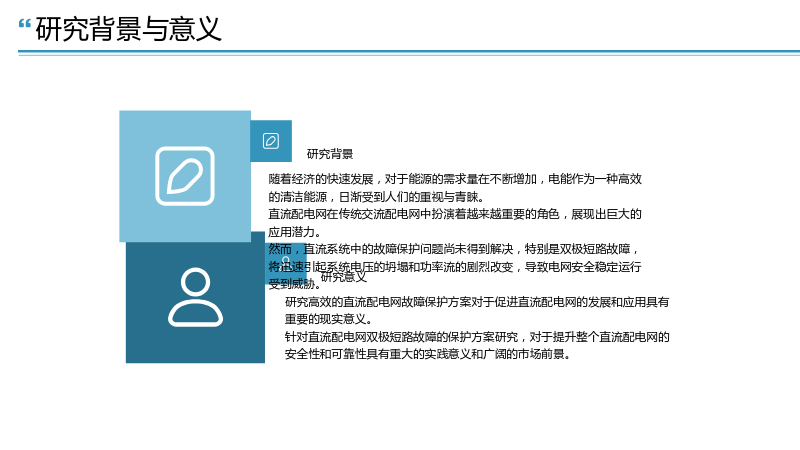

1.1 研究背景与意义

1.1.1 研究背景

• 随着经济的快速发展，对于能源的需求量在不断增加，电能作为一种高效的清洁能源，日渐受到人们的重视与青睐。
• 直流配电网在传统交流配电网中扮演着越来越重要的角色，展现出巨大的应用潜力。
• 然而，直流系统中的故障保护问题尚未得到解决，特别是双极短路故障，将迅速引起系统电压的坍塌和功率流的剧烈改变，导致电网安全稳定运行受到威胁。

1.1.2 研究意义

• 研究高效的直流配电网故障保护方案对于促进直流配电网的发展和应用具有重要的现实意义。
• 针对直流配电网双极短路故障的保护方案研究，对于提升整个直流配电网的安全性和可靠性具有重大的实践意义和广阔的市场前景。

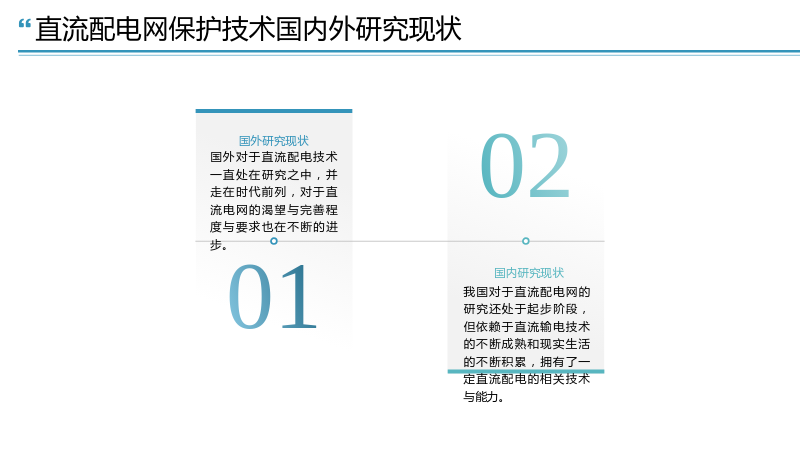

1.2 直流配电网保护技术国内外研究现状

1.2.1 国外研究现状

• 国外对于直流配电技术一直处在研究之中，并走在时代前列，对于直流电网的渴望与完善程度与要求也在不断的进步。

1.2.2 国内研究现状

• 我国对于直流配电网的研究还处于起步阶段，但依赖于直流输电技术的不断成熟和现实生活的不断积累，拥有了一定直流配电的相关技术与能力。

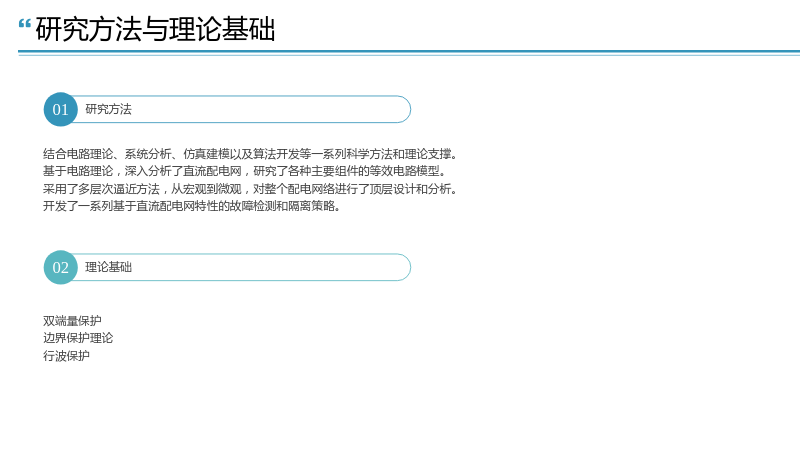

1.3 研究方法与理论基础

1.3.1 研究方法

• 结合电路理论、系统分析、仿真建模以及算法开发等一系列科学方法和理论支撑。
• 基于电路理论，深入分析了直流配电网，研究了各种主要组件的等效电路模型。
• 采用了多层次逼近方法，从宏观到微观，对整个配电网络进行了顶层设计和分析。
• 开发了一系列基于直流配电网特性的故障检测和隔离策略。

1.3.2 理论基础

• 双端量保护
• 边界保护理论
• 行波保护

2. 直流配电网模型总体架构与建模

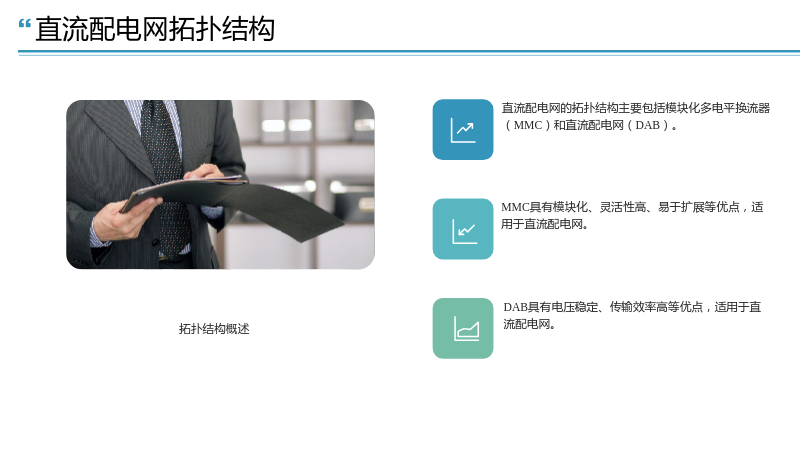

2.1 直流配电网拓扑结构

2.1.1 拓扑结构概述

• 直流配电网的拓扑结构主要包括模块化多电平换流器（MMC）和直流配电网（DAB）。
• MMC具有模块化、灵活性高、易于扩展等优点，适用于直流配电网。
• DAB具有电压稳定、传输效率高等优点，适用于直流配电网。

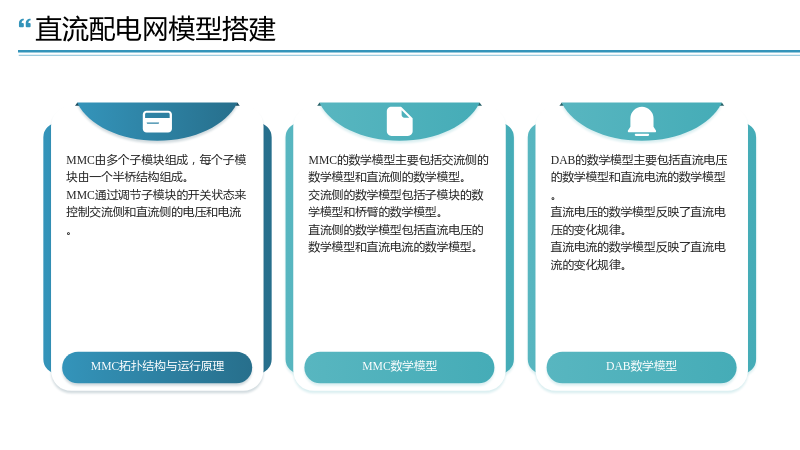

2.2 直流配电网模型搭建

2.2.1 MMC拓扑结构与运行原理

• MMC由多个子模块组成，每个子模块由一个半桥结构组成。
• MMC通过调节子模块的开关状态来控制交流侧和直流侧的电压和电流。

2.2.2 MMC数学模型

• MMC的数学模型主要包括交流侧的数学模型和直流侧的数学模型。
• 交流侧的数学模型包括子模块的数学模型和桥臂的数学模型。
• 直流侧的数学模型包括直流电压的数学模型和直流电流的数学模型。

2.2.3 DAB数学模型

• DAB的数学模型主要包括直流电压的数学模型和直流电流的数学模型。
• 直流电压的数学模型反映了直流电压的变化规律。
• 直流电流的数学模型反映了直流电流的变化规律。

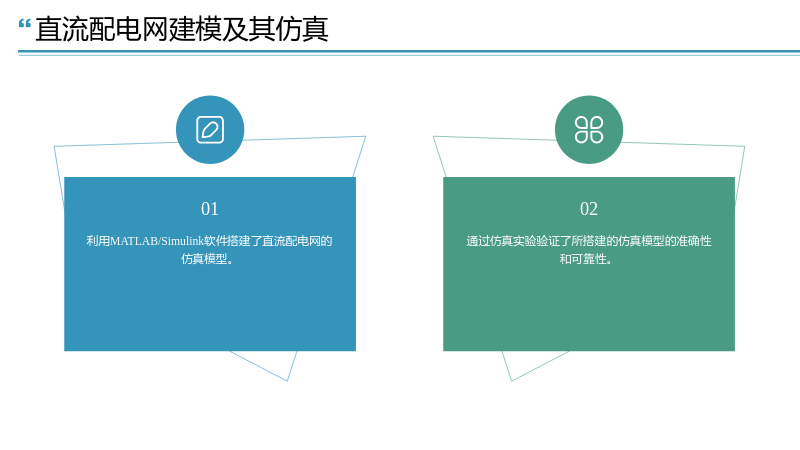

2.3 直流配电网建模及其仿真

• 利用MATLAB/Simulink软件搭建了直流配电网的仿真模型。
• 通过仿真实验验证了所搭建的仿真模型的准确性和可靠性。

3. 直流配电网双极短路故障特性分析

3.1 双极短路故障暂态电流曲线凹凸性分析

• 双极短路故障发生后，故障点的暂态电流曲线会出现凹凸性变化。
• 凹凸性变化可以作为故障检测的依据。

3.2 双极短路故障暂态电流变化趋势分析

• 双极短路故障发生后，故障点的暂态电流会出现剧烈的变化。
• 暂态电流的变化趋势可以作为故障检测的依据。

4. 基于电流曲线积分性质的双极短路保护方案设计及仿真验证

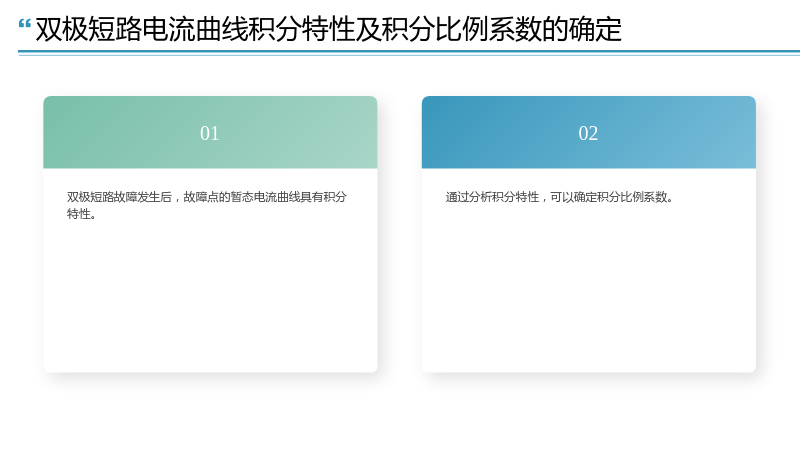

4.1 双极短路电流曲线积分特性及积分比例系数的确定

• 双极短路故障发生后，故障点的暂态电流曲线具有积分特性。
• 通过分析积分特性，可以确定积分比例系数。

4.2 双极短路故障识别判据及流程设计

4.2.1 双极短路故障启动判据

• 根据积分比例系数，可以启动双极短路故障识别流程。

4.2.2 双极短路事故时的电线选择准则

• 根据电线上的电流曲线，可以确定故障电线。

4.2.3 双极短路故障识别流程

• 双极短路故障识别流程包括故障检测、故障定位和故障处理三个步骤。

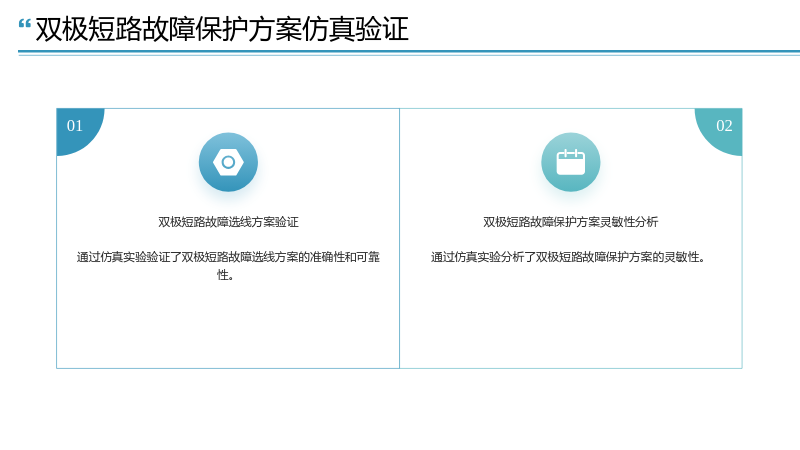

4.3 双极短路故障保护方案仿真验证

4.3.1 双极短路故障选线方案验证

• 通过仿真实验验证了双极短路故障选线方案的准确性和可靠性。

4.3.2 双极短路故障保护方案灵敏性分析

• 通过仿真实验分析了双极短路故障保护方案的灵敏性。

4.4 本章小结

• 本文提出了一种基于电流曲线积分性质的双极短路保护方案。
• 该方案能够准确检测和定位双极短路故障，并能够准确执行故障抑制措施。
• 仿真实验验证了所提出保护方案的准确性和有效性。

5. 总结与展望

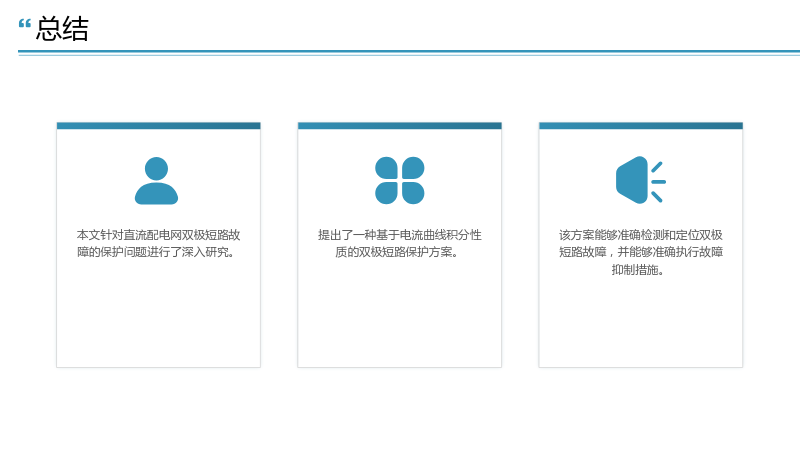

5.1 总结

• 本文针对直流配电网双极短路故障的保护问题进行了深入研究。
• 提出了一种基于电流曲线积分性质的双极短路保护方案。
• 该方案能够准确检测和定位双极短路故障，并能够准确执行故障抑制措施。

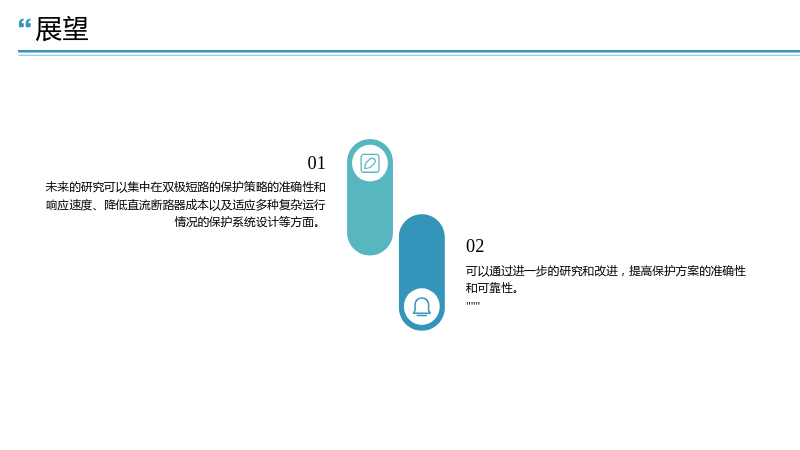

5.2 展望

• 未来的研究可以集中在双极短路的保护策略的准确性和响应速度、降低直流断路器成本以及适应多种复杂运行情况的保护系统设计等方面。
• 可以通过进一步的研究和改进，提高保护方案的准确性和可靠性。 """
