基于单片机的智能台灯设计
1. 绪论

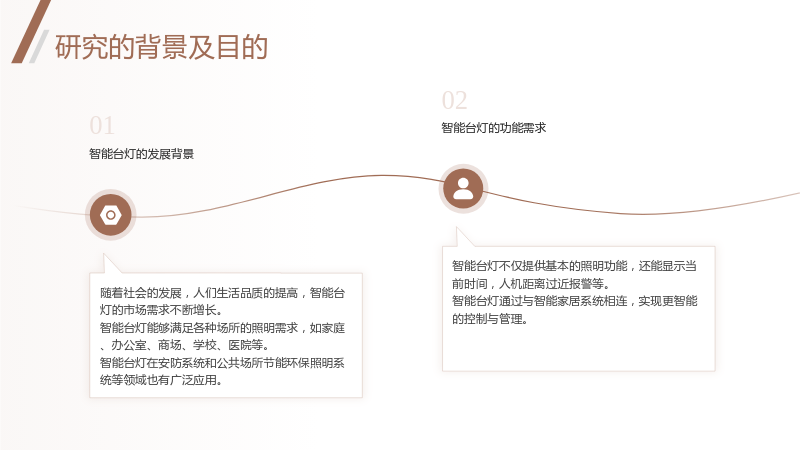

1.1 研究的背景及目的
1.1.1 智能台灯的发展背景
- 随着社会的发展，人们生活品质的提高，智能台灯的市场需求不断增长。
- 智能台灯能够满足各种场所的照明需求，如家庭、办公室、商场、学校、医院等。
- 智能台灯在安防系统和公共场所节能环保照明系统等领域也有广泛应用。
1.1.2 智能台灯的功能需求
- 智能台灯不仅提供基本的照明功能，还能显示当前时间，人机距离过近报警等。
- 智能台灯通过与智能家居系统相连，实现更智能的控制与管理。

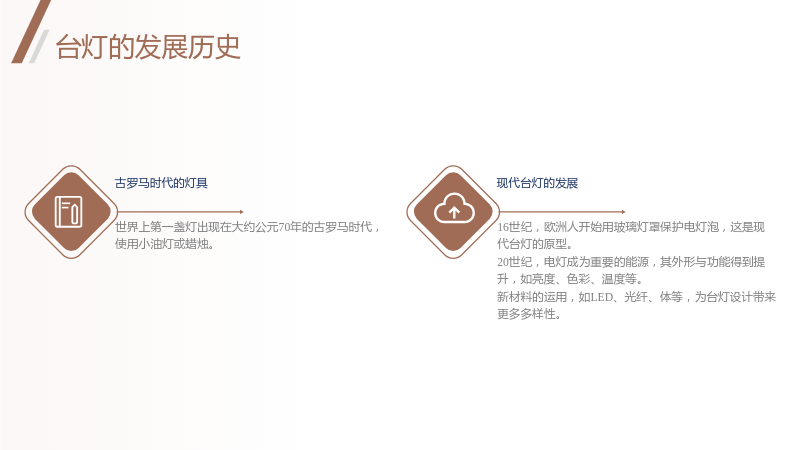

1.2 台灯的发展历史
1.2.1 古罗马时代的灯具
- 世界上第一盏灯出现在大约公元70年的古罗马时代，使用小油灯或蜡烛。
1.2.2 现代台灯的发展
- 16世纪，欧洲人开始用玻璃灯罩保护电灯泡，这是现代台灯的原型。
- 20世纪，电灯成为重要的能源，其外形与功能得到提升，如亮度、色彩、温度等。
- 新材料的运用，如LED、光纤、体等，为台灯设计带来更多多样性。

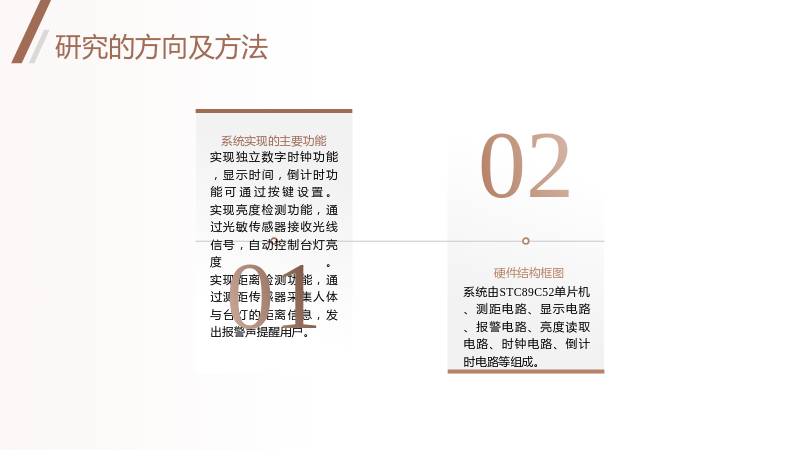

1.3 研究的方向及方法
1.3.1 系统实现的主要功能
- 实现独立数字时钟功能，显示时间，倒计时功能可通过按键设置。
- 实现亮度检测功能，通过光敏传感器接收光线信号，自动控制台灯亮度。
- 实现距离检测功能，通过测距传感器采集人体与台灯的距离信息，发出报警声提醒用户。
1.3.2 硬件结构框图
- 系统由STC89C52单片机、测距电路、显示电路、报警电路、亮度读取电路、时钟电路、倒计时电路等组成。
2. 硬件部分

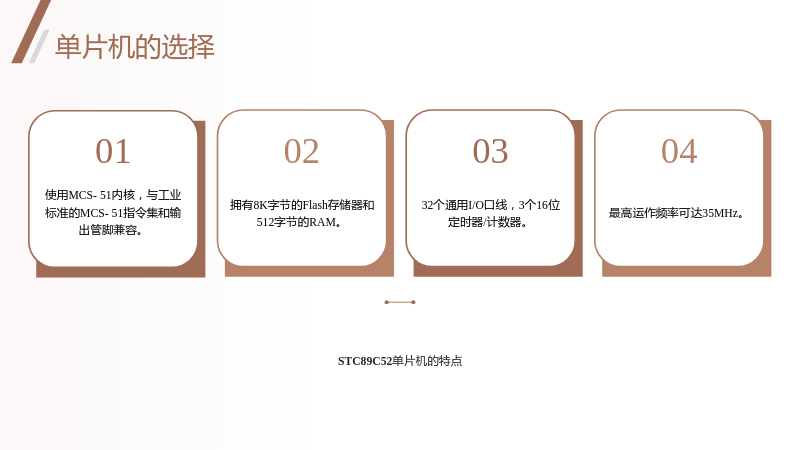

2.1 单片机的选择
2.1.1 STC89C52单片机的特点
- 使用MCS-51内核，与工业标准的MCS-51指令集和输出管脚兼容。
- 拥有8K字节的Flash存储器和512字节的RAM。
- 32个通用I/O口线，3个16位定时器/计数器。
- 最高运作频率可达35MHz。

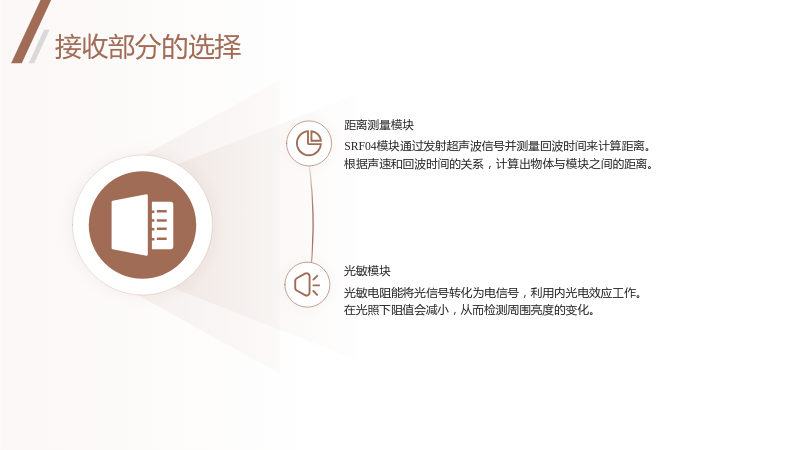

2.2 接收部分的选择
2.2.1 距离测量模块
- SRF04模块通过发射超声波信号并测量回波时间来计算距离。
- 根据声速和回波时间的关系，计算出物体与模块之间的距离。
2.2.2 光敏模块
- 光敏电阻能将光信号转化为电信号，利用内光电效应工作。
- 在光照下阻值会减小，从而检测周围亮度的变化。

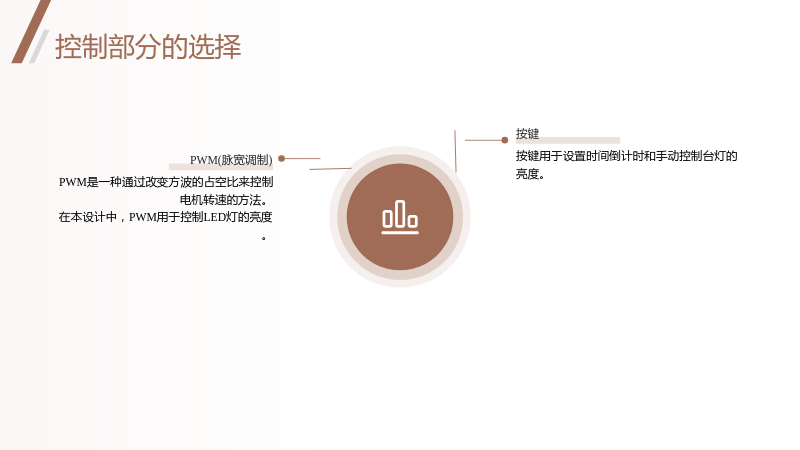

2.3 控制部分的选择
2.3.1 PWM(脉宽调制)
- PWM是一种通过改变方波的占空比来控制电机转速的方法。
- 在本设计中，PWM用于控制LED灯的亮度。
2.3.2 按键
- 按键用于设置时间倒计时和手动控制台灯的亮度。

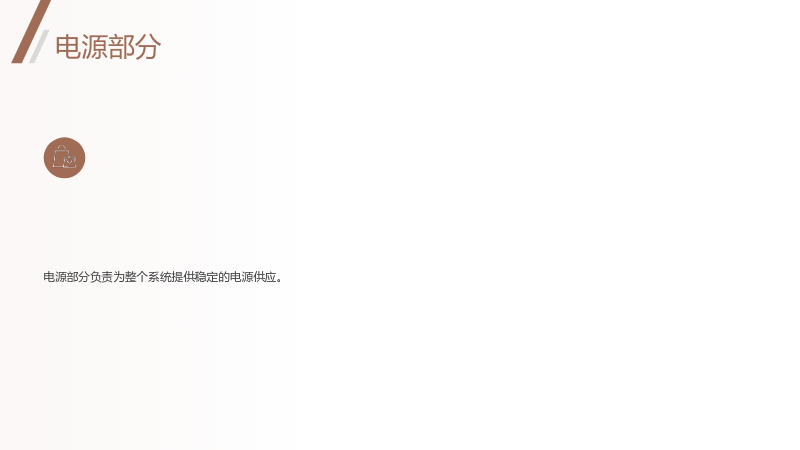

2.4 电源部分
- 电源部分负责为整个系统提供稳定的电源供应。
2.5 LED灯部分
- LED灯用于提供照明功能，通过PWM控制其亮度。
2.6 LCD显示屏部分
- LCD显示屏用于显示时间、倒计时设置和亮度检测结果。

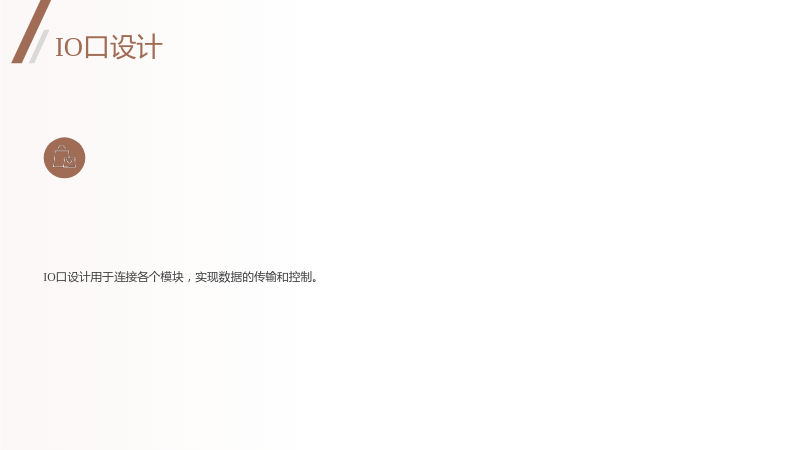

2.7 IO口设计
- IO口设计用于连接各个模块，实现数据的传输和控制。
2.8 ADC电压采集部分
- ADC电压采集部分用于采集光敏电阻的电压信号，进而控制台灯的亮度。
2.9 蜂鸣器
- 蜂鸣器用于在距离过近时发出报警声。

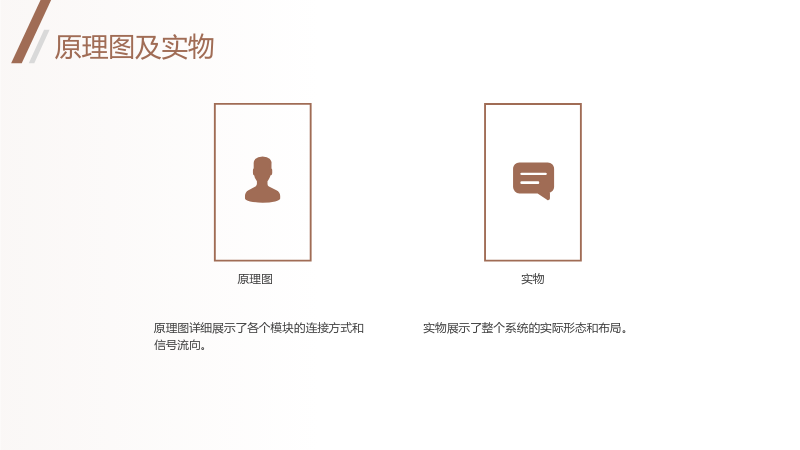

2.10 原理图及实物
2.10.1 原理图
- 原理图详细展示了各个模块的连接方式和信号流向。
2.10.2 实物
- 实物展示了整个系统的实际形态和布局。
3. 程序部分
3.1 主程序
- 主程序负责协调各个模块的工作，实现系统的整体功能。
3.2 光敏模块部分
- 光敏模块部分负责接收光敏电阻的电压信号，并根据信号控制台灯的亮度。

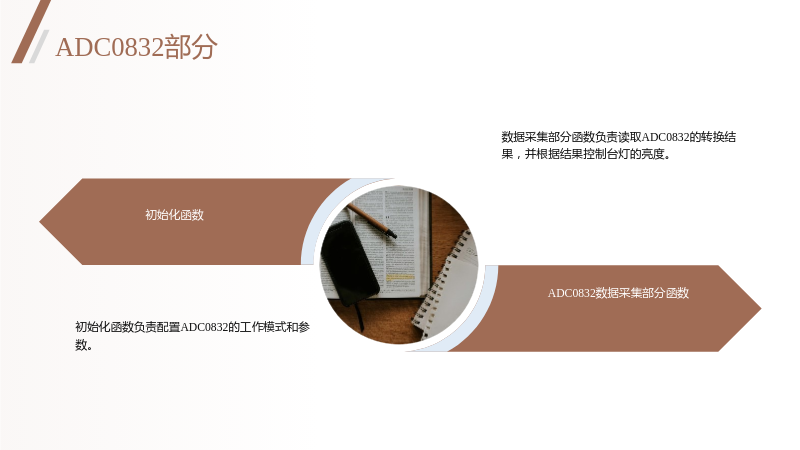

3.3 ADC0832部分
3.3.1 初始化函数
- 初始化函数负责配置ADC0832的工作模式和参数。
3.3.2 ADC0832数据采集部分函数
- 数据采集部分函数负责读取ADC0832的转换结果，并根据结果控制台灯的亮度。

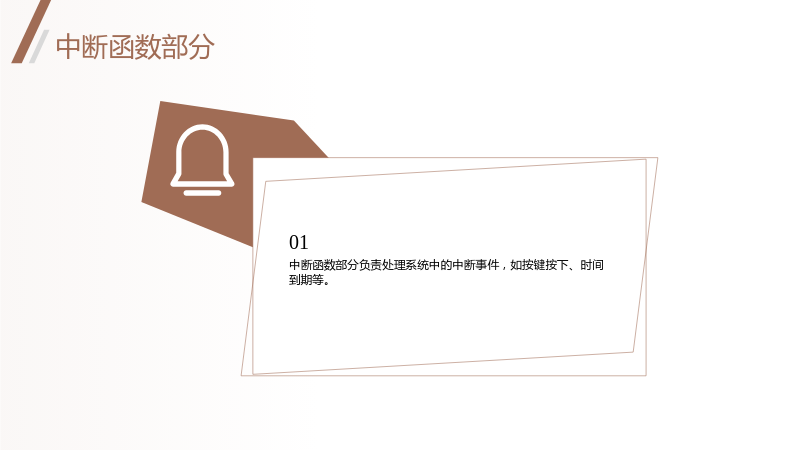

3.4 中断函数部分
- 中断函数部分负责处理系统中的中断事件，如按键按下、时间到期等。

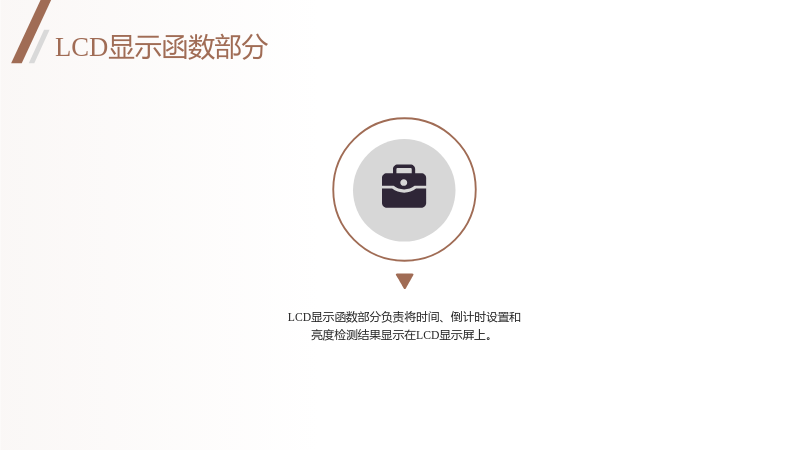

3.5 LCD显示函数部分
- LCD显示函数部分负责将时间、倒计时设置和亮度检测结果显示在LCD显示屏上。
3.6 距离测量模块函数
- 距离测量模块函数负责处理SRF04模块的距离测量结果，并根据结果控制蜂鸣器的报警。
4. 实物验收及操作指南
4.1 实物验收
4.1.1 接通电源但未按开关实物状态
- 描述接通电源但未按开关时台灯的状态。
4.1.2 初始工作状态及自动模式实物工作状态
- 描述初始工作状态和自动模式下台灯的工作状态。
4.1.3 按钮操作实物工作状态
- 描述通过按钮操作控制台灯的工作状态。
4.1.4 实物验收总结
- 总结实物验收的结果和发现的问题。
4.2 操作指南
- 提供详细的操作指南，包括如何设置时间倒计时、手动控制台灯的亮度等。
5. 设计总结
- 总结整个设计过程，包括设计思路、实现的功能、遇到的问题和解决方法等。
致谢
- 对指导教师、同学和帮助过自己的人表示感谢。
参考文献
- 列出参考的文献和资料。
