BIM技术在保利两江新区悦来10
#楼项目中的应用

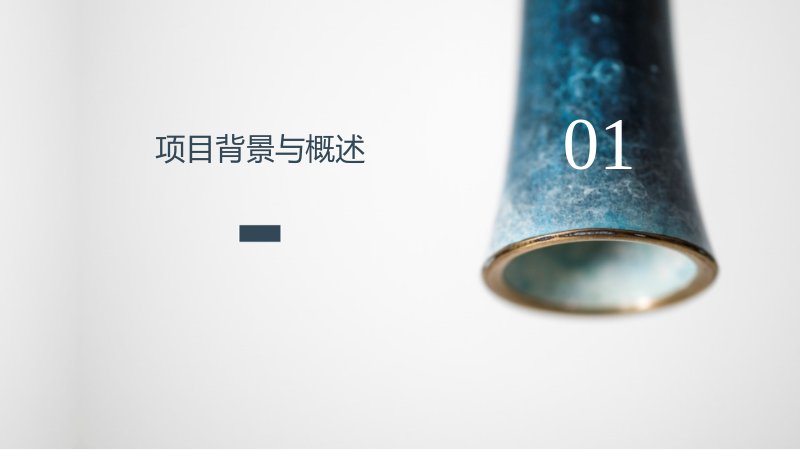

1. 项目背景与概述
1.1 项目概况
保利两江新区悦来10
#楼项目位于重庆两江新区，为剪力墙框架结构，地上层数七层，建筑高度为21.00m，建筑面积为5313.21m²。

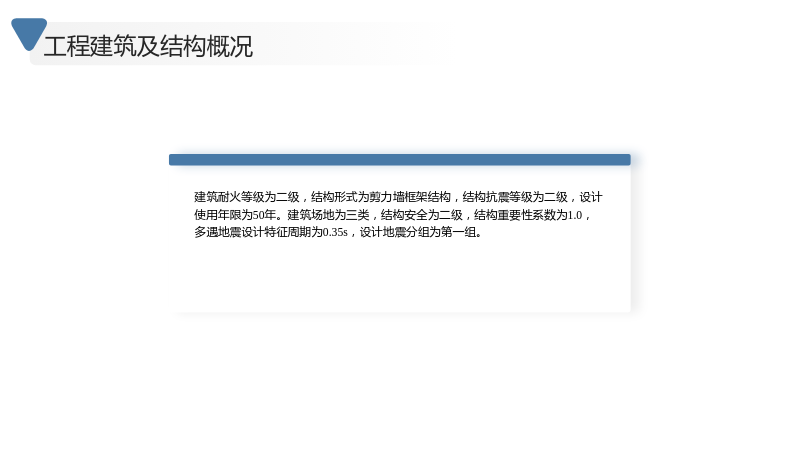

1.2 工程建筑及结构概况
建筑耐火等级为二级，结构形式为剪力墙框架结构，结构抗震等级为二级，设计使用年限为50年。建筑场地为三类，结构安全为二级，结构重要性系数为1.0，多遇地震设计特征周期为0.35s，设计地震分组为第一组。

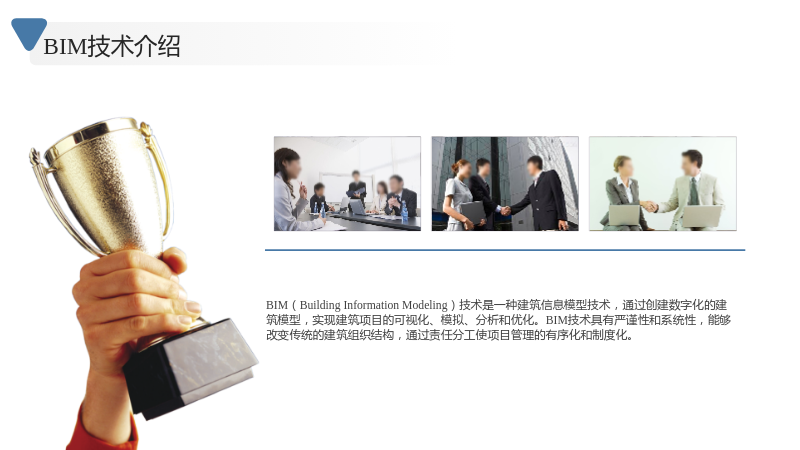

1.3 BIM技术介绍
BIM（Building Information Modeling）技术是一种建筑信息模型技术，通过创建数字化的建筑模型，实现建筑项目的可视化、模拟、分析和优化。BIM技术具有严谨性和系统性，能够改变传统的建筑组织结构，通过责任分工使项目管理的有序化和制度化。
2. 模型搭建
2.1 结构模型创建
在Revit软件中，首先创建标高与轴网，然后从一层结构柱开始创建结构模型。在创建过程中，需要导入相应的结构柱、剪力墙、结构梁等族类型，并根据CAD图纸进行精确的放置。在创建结构墙时，需要注意墙体宽度和混凝土材质的调整。在创建结构梁时，需要连接到结构柱中心点，并注意部分结构梁的降梁属性。在创建结构板时，需要调整结构板厚度和材质，并处理结构板中的降板和开洞。

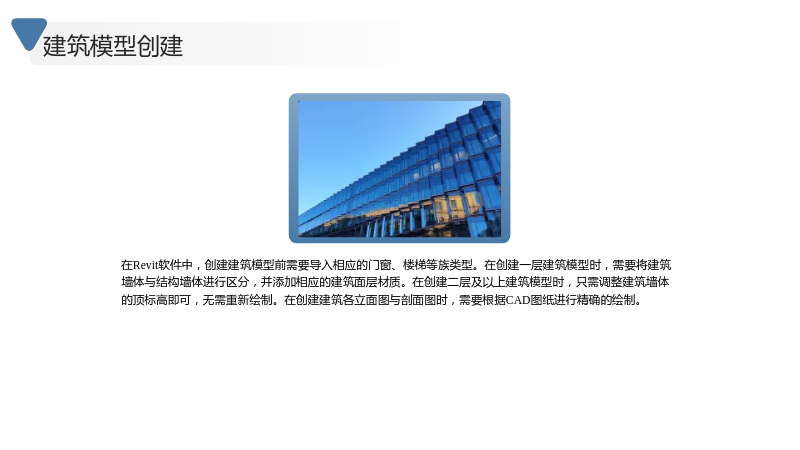

2.2 建筑模型创建
在Revit软件中，创建建筑模型前需要导入相应的门窗、楼梯等族类型。在创建一层建筑模型时，需要将建筑墙体与结构墙体进行区分，并添加相应的建筑面层材质。在创建二层及以上建筑模型时，只需调整建筑墙体的顶标高即可，无需重新绘制。在创建建筑各立面图与剖面图时，需要根据CAD图纸进行精确的绘制。
2.3 给排水模型创建
在Revit软件中，切换至机械模式，开始绘制给排水模型。在绘制一层给排水模型时，需要导入相应的管道族类型，并按照管道系统图中的标高进行绘制。在绘制二层及以上给排水模型时，需要调整楼层底平面视口的标高，以连接到一层管道立管。在绘制管道时，需要注意管道的避让规则，先绘制无压管道，再绘制有压管道。
2.4 电气模型创建
在Revit软件中，创建电气模型前需要导入相应的电气设备族类型。在绘制一层电气模型时，需要将电气平面视口的顶标高调整至板处，以符合电气设备的位置。在绘制二层及以上电气模型时，需要注意各个电器插座、照明设备开关的离地高度和类型。在绘制电缆桥架时，需要根据电气施工图中的图集编号和桥架的弯头连接方式进行绘制。
3. 碰撞检查及设计优化
3.1 碰撞检查
在Navisworks软件中，导入创建好的模型，根据不同专业和楼层添加碰撞规则进行碰撞模拟。碰撞模拟完成后，可以查看各个碰撞点，并根据碰撞点在Revit中进行优化。优化时需要根据优化规则进行调整，以解决碰撞问题。
3.2 模型设计优化
通过碰撞检查，发现给水管与供水、回水管发生碰撞，供水管与回水管发生碰撞。通过调整管道高度，可以解决这些问题。在优化过程中，需要对管道进行调整，以避免碰撞问题的发生。
4. 图纸深化及出图
4.1 建筑专业图纸
在Revit软件中，导出建筑专业图纸，包括一层平面图、二层平面图、三至六层平面图和七层平面图。在出图时，需要将平面图中的各个标高和尺寸标注添加上。
4.2 结构专业图纸
在Revit软件中，导出结构专业图纸，包括一层结构柱平面图、一层剪力墙平面图、一层结构梁平面图、二层结构柱平面图、二层剪力墙平面图、二层结构梁平面图、三至六层结构柱平面图、三至六层剪力墙平面图、三至六层结构梁平面图、七层结构柱平面图、七层剪力墙平面图和七层结构梁平面图。在出图时，需要将平面图中的各个标高和尺寸标注添加上。
4.3 给排水专业图纸
在Revit软件中，导出给排水专业图纸，包括一层给排水平面图、二层给排水平面图、三至七层给排水平面图。在出图时，需要将平面图中的管道走向和尺寸标注添加上。
4.4 电气专业图纸
在Revit软件中，导出电气专业图纸，包括一层电气平面图、二层电气平面图、三至七层电气平面图。在出图时，需要将平面图中的电气设备位置和尺寸标注添加上。
5. 国标清单统计
5.1 土建清单
在Revit软件中，导出土建清单，包括墙明细表、梁明细表、板明细表等。在统计时，需要根据CAD图纸中的尺寸和材料进行精确的计算。
5.2 设备清单
在Revit软件中，导出设备清单，包括管道明细表、电气设备明细表等。在统计时，需要根据CAD图纸中的尺寸和材料进行精确的计算。
6. 总结
通过BIM技术在保利两江新区悦来10
