电致变色材料与器件的研究与应用
1. 引言

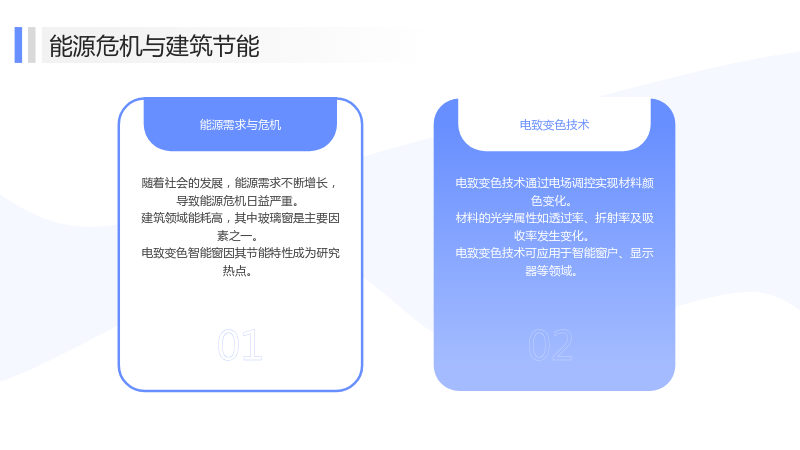

1.1 能源危机与建筑节能
1.1.1 能源需求与危机
- 随着社会的发展，能源需求不断增长，导致能源危机日益严重。
- 建筑领域能耗高，其中玻璃窗是主要因素之一。
- 电致变色智能窗因其节能特性成为研究热点。
1.1.2 电致变色技术
- 电致变色技术通过电场调控实现材料颜色变化。
- 材料的光学属性如透过率、折射率及吸收率发生变化。
- 电致变色技术可应用于智能窗户、显示器等领域。

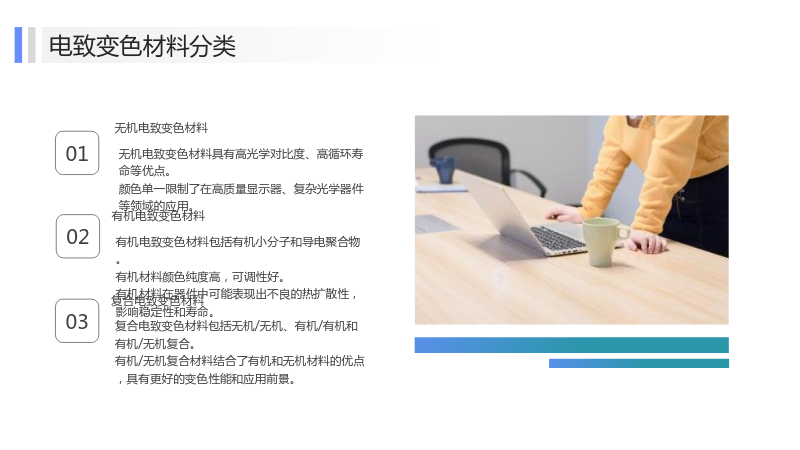

1.2 电致变色材料分类
1.2.1 无机电致变色材料
- 无机电致变色材料具有高光学对比度、高循环寿命等优点。
- 颜色单一限制了在高质量显示器、复杂光学器件等领域的应用。
1.2.2 有机电致变色材料
- 有机电致变色材料包括有机小分子和导电聚合物。
- 有机材料颜色纯度高，可调性好。
- 有机材料在器件中可能表现出不良的热扩散性，影响稳定性和寿命。
1.2.3 复合电致变色材料
- 复合电致变色材料包括无机/无机、有机/有机和有机/无机复合。
- 有机/无机复合材料结合了有机和无机材料的优点，具有更好的变色性能和应用前景。
1.3 电致变色器件结构
1.3.1 离子存储层
- 离子存储层由活性材料组成，用于电荷平衡。
- 离子存储层在电致变色层发生氧化或还原反应时，释放或吸收离子，保持电荷平衡。
1.3.2 电解质层
- 电解质层用于离子传输，确保离子在电致变色层和离子存储层之间自由移动。
- 电解质一般为溶液、凝胶或固体电解质，具体选择取决于器件的特定应用和需求。
1.3.3 导电电极
- 导电电极提供电子和电荷转移的路径，是电场作用于电致变色材料的必要组件。
- 常见导电电极材料为氧化铟锡(ITO)或氟掺杂的二氧化锡。

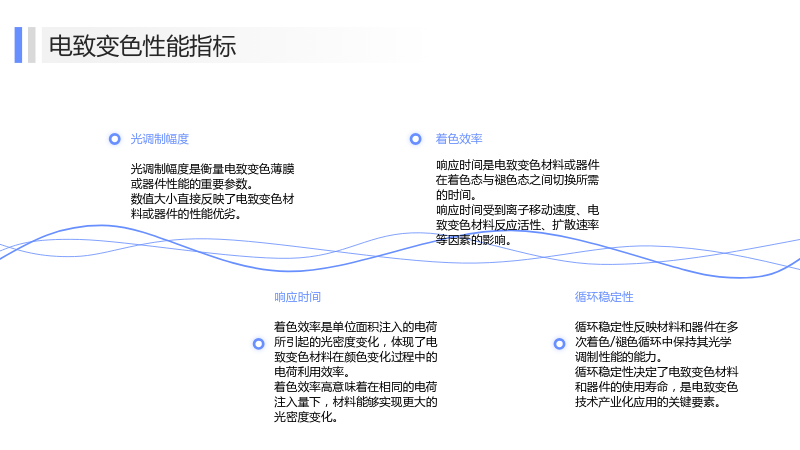

1.4 电致变色性能指标
1.4.1 光调制幅度
- 光调制幅度是衡量电致变色薄膜或器件性能的重要参数。
- 数值大小直接反映了电致变色材料或器件的性能优劣。
1.4.2 响应时间
- 响应时间是电致变色材料或器件在着色态与褪色态之间切换所需的时间。
- 响应时间受到离子移动速度、电致变色材料反应活性、扩散速率等因素的影响。
1.4.3 着色效率
- 着色效率是单位面积注入的电荷所引起的光密度变化，体现了电致变色材料在颜色变化过程中的电荷利用效率。
- 着色效率高意味着在相同的电荷注入量下，材料能够实现更大的光密度变化。
1.4.4 循环稳定性
- 循环稳定性反映材料和器件在多次着色/褪色循环中保持其光学调制性能的能力。
- 循环稳定性决定了电致变色材料和器件的使用寿命，是电致变色技术产业化应用的关键要素。

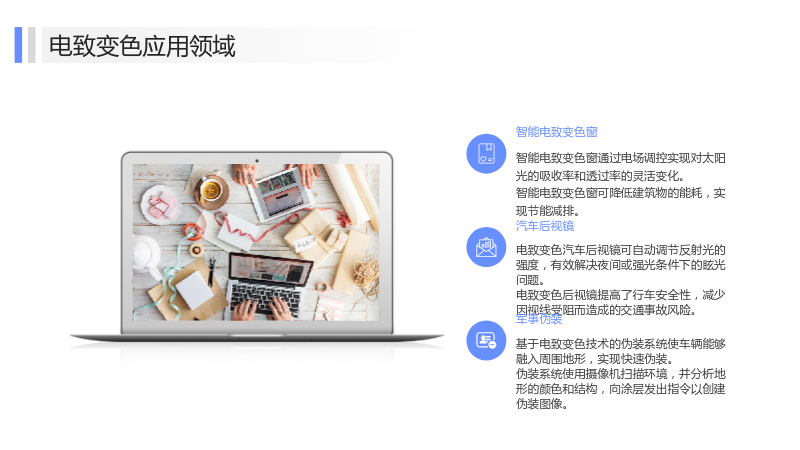

1.5 电致变色应用领域
1.5.1 智能电致变色窗
- 智能电致变色窗通过电场调控实现对太阳光的吸收率和透过率的灵活变化。
- 智能电致变色窗可降低建筑物的能耗，实现节能减排。
1.5.2 汽车后视镜
- 电致变色汽车后视镜可自动调节反射光的强度，有效解决夜间或强光条件下的眩光问题。
- 电致变色后视镜提高了行车安全性，减少因视线受阻而造成的交通事故风险。
1.5.3 军事伪装
- 基于电致变色技术的伪装系统使车辆能够融入周围地形，实现快速伪装。
- 伪装系统使用摄像机扫描环境，并分析地形的颜色和结构，向涂层发出指令以创建伪装图像。
1.6 聚苯胺和普鲁士蓝的结构与性质
1.6.1 聚苯胺
- 聚苯胺是一种高分子化合物，具有卓越的电活性。
- 聚苯胺在电化学应用中具有较好的机械性能和导电性。
- 聚苯胺在电子设备、电池、抗静电材料等领域具有广泛的应用前景。
1.6.2 二氧化锰
- 二氧化锰是一种重要的无机化合物，具有优异的电化学性能和稳定性。
- 二氧化锰在电池制造领域有着广泛的应用，也可作为电致变色材料。

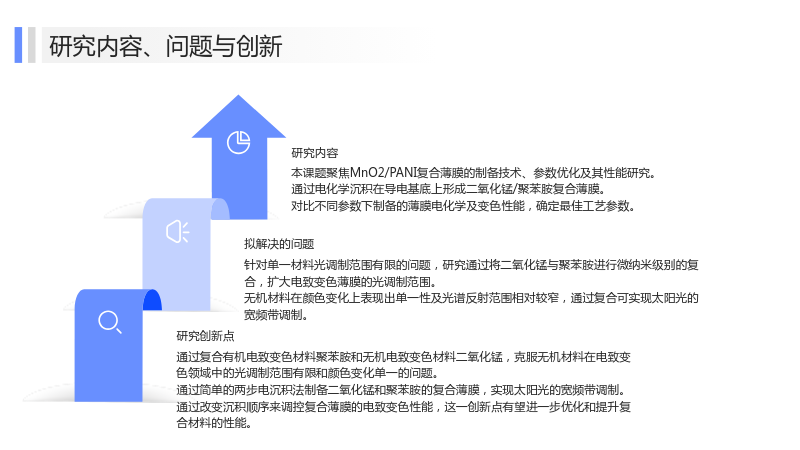

1.7 研究内容、问题与创新
1.7.1 研究内容
- 本课题聚焦MnO2/PANI复合薄膜的制备技术、参数优化及其性能研究。
- 通过电化学沉积在导电基底上形成二氧化锰/聚苯胺复合薄膜。
- 对比不同参数下制备的薄膜电化学及变色性能，确定最佳工艺参数。
1.7.2 拟解决的问题
- 针对单一材料光调制范围有限的问题，研究通过将二氧化锰与聚苯胺进行微纳米级别的复合，扩大电致变色薄膜的光调制范围。
- 无机材料在颜色变化上表现出单一性及光谱反射范围相对较窄，通过复合可实现太阳光的宽频带调制。
1.7.3 研究创新点
- 通过复合有机电致变色材料聚苯胺和无机电致变色材料二氧化锰，克服无机材料在电致变色领域中的光调制范围有限和颜色变化单一的问题。
- 通过简单的两步电沉积法制备二氧化锰和聚苯胺的复合薄膜，实现太阳光的宽频带调制。
- 通过改变沉积顺序来调控复合薄膜的电致变色性能，这一创新点有望进一步优化和提升复合材料的性能。
2. 电沉积法制备聚苯胺薄膜及电致变色性能研究
2.1 电沉积法制备聚苯胺薄膜
2.1.1 实验原料
- 实验原材料包括一水合对甲苯磺酸、苯胺单体、无水乙醇、去离子水、ITO导电玻璃等。
2.1.2 实验仪器
- 实验仪器包括电化学工作站、超纯水机、电子分析天平、磁力搅拌器、玻璃切割器等。
2.1.3 实验过程
- ITO导电玻璃的准备：确定导电面，切割至所需大小，清洗并吹干。
- 聚苯胺电沉积液的配制：称取一水合对甲苯磺酸，加入去离子水，溶解苯胺单体。
- 聚苯胺薄膜的制备：连接ITO导电玻璃、铂电极、银/氯化银电极，设置CV模式，进行电化学沉积。
2.2 实验结果与讨论
2.2.1 循环伏安特性
- 利用三电极体系测定薄膜的循环伏安特性。
- 工作电极为镀有单层PANI薄膜的ITO导电玻璃，对电极为铂电极，参比电极为银/氯化银电极。
- 电解质溶液为加入2滴1mol/L硫酸的1mol/L KCl溶液。
- 使用电化学工作站中的CV方法，电压设置为-0.4 V至0.8 V。
2.2.2 电化学阻抗谱（EIS）
- 利用三电极体系测定薄膜的电化学阻抗谱。
- 工作电极为镀有单层PANI薄膜的ITO导电玻璃，对电极为铂电极，参比电极为银/氯化银电极。
- 电解质溶液为1mol/L KCl溶液。
- 使用电化学工作站中的EIS方法，频率范围设置为100kHz至100mHz。
2.2.3 电致变色性能测试
- 利用分光光度计测试薄膜的电致变色性能。
- 测试不同电压下薄膜在着色态和褪色态的光透过率变化。
- 分析电致变色性能与电压的关系，评估薄膜的电致变色性能。
2.3 结论
- 通过电沉积法制备了聚苯胺薄膜，并对其电化学和电致变色性能进行了研究。
- 实验结果表明，聚苯胺薄膜具有良好的电化学和电致变色性能，有望应用于电致变色器件中。
- 进一步研究可通过优化制备工艺和电致变色性能测试方法，提高聚苯胺薄膜的性能，推动电致变色技术的发展和应用。
