十六级主动电磁轴承整体结构设计与仿真

1. 引言

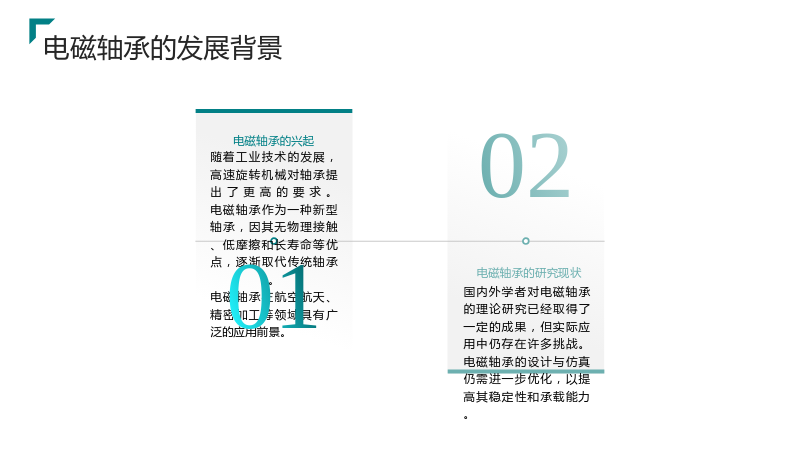

1.1 电磁轴承的发展背景

1.1.1 电磁轴承的兴起

• 随着工业技术的发展，高速旋转机械对轴承提出了更高的要求。
• 电磁轴承作为一种新型轴承，因其无物理接触、低摩擦和长寿命等优点，逐渐取代传统轴承。
• 电磁轴承在航空航天、精密加工等领域具有广泛的应用前景。

1.1.2 电磁轴承的研究现状

• 国内外学者对电磁轴承的理论研究已经取得了一定的成果，但实际应用中仍存在许多挑战。
• 电磁轴承的设计与仿真仍需进一步优化，以提高其稳定性和承载能力。

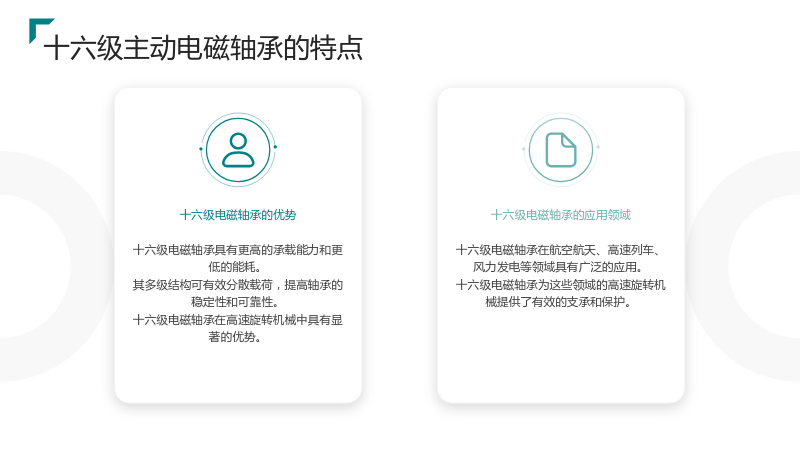

1.2 十六级主动电磁轴承的特点

1.2.1 十六级电磁轴承的优势

• 十六级电磁轴承具有更高的承载能力和更低的能耗。
• 其多级结构可有效分散载荷，提高轴承的稳定性和可靠性。
• 十六级电磁轴承在高速旋转机械中具有显著的优势。

1.2.2 十六级电磁轴承的应用领域

• 十六级电磁轴承在航空航天、高速列车、风力发电等领域具有广泛的应用。
• 十六级电磁轴承为这些领域的高速旋转机械提供了有效的支承和保护。

2. 十六级主动电磁轴承的结构设计

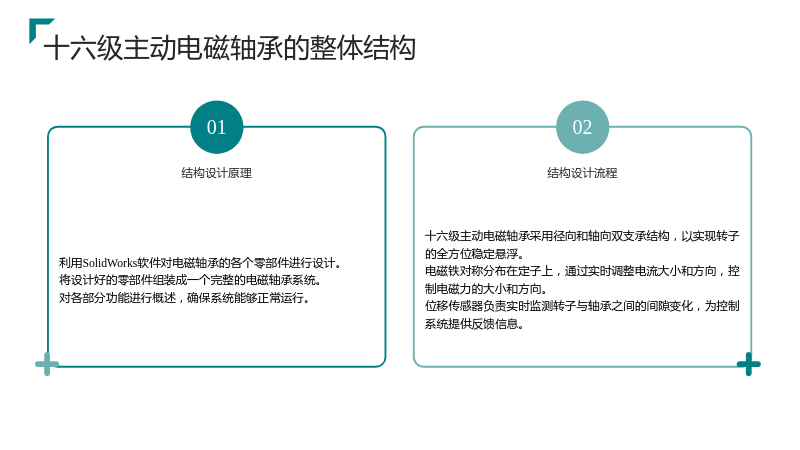

2.1 十六级主动电磁轴承的整体结构

2.1.1 结构设计原理

• 十六级主动电磁轴承采用径向和轴向双支承结构，以实现转子的全方位稳定悬浮。
• 电磁铁对称分布在定子上，通过实时调整电流大小和方向，控制电磁力的大小和方向。
• 位移传感器负责实时监测转子与轴承之间的间隙变化，为控制系统提供反馈信息。

2.1.2 结构设计流程

• 利用SolidWorks软件对电磁轴承的各个零部件进行设计。
• 将设计好的零部件组装成一个完整的电磁轴承系统。
• 对各部分功能进行概述，确保系统能够正常运行。

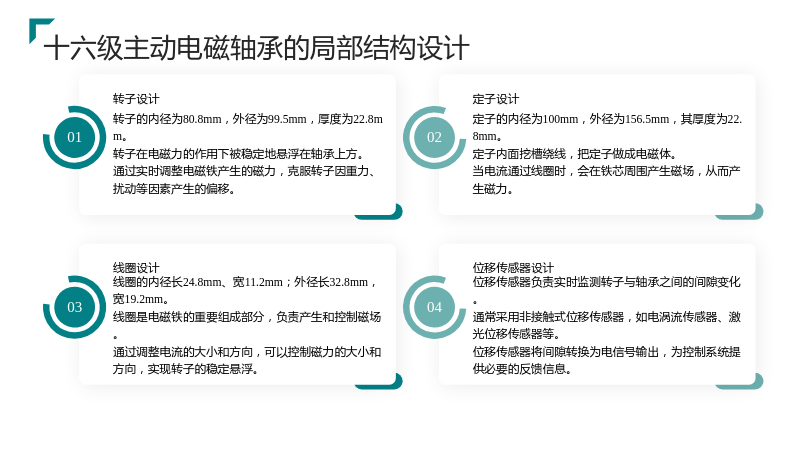

2.2 十六级主动电磁轴承的局部结构设计

2.2.1 转子设计

• 转子的内径为80.8mm，外径为99.5mm，厚度为22.8mm。
• 转子在电磁力的作用下被稳定地悬浮在轴承上方。
• 通过实时调整电磁铁产生的磁力，克服转子因重力、扰动等因素产生的偏移。

2.2.2 定子设计

• 定子的内径为100mm，外径为156.5mm，其厚度为22.8mm。
• 定子内面挖槽绕线，把定子做成电磁体。
• 当电流通过线圈时，会在铁芯周围产生磁场，从而产生磁力。

2.2.3 线圈设计

• 线圈的内径长24.8mm、宽11.2mm；外径长32.8mm，宽19.2mm。
• 线圈是电磁铁的重要组成部分，负责产生和控制磁场。
• 通过调整电流的大小和方向，可以控制磁力的大小和方向，实现转子的稳定悬浮。

2.2.4 位移传感器设计

• 位移传感器负责实时监测转子与轴承之间的间隙变化。
• 通常采用非接触式位移传感器，如电涡流传感器、激光位移传感器等。
• 位移传感器将间隙转换为电信号输出，为控制系统提供必要的反馈信息。

3. 十六级主动电磁轴承的仿真分析

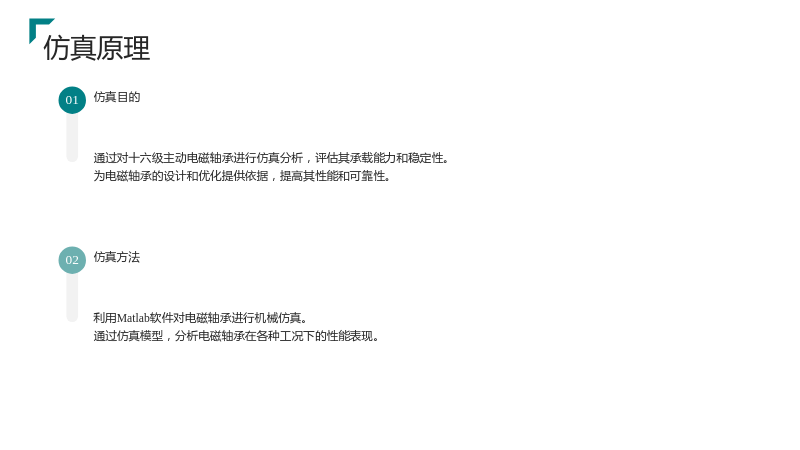

3.1 仿真原理

3.1.1 仿真目的

• 通过对十六级主动电磁轴承进行仿真分析，评估其承载能力和稳定性。
• 为电磁轴承的设计和优化提供依据，提高其性能和可靠性。

3.1.2 仿真方法

• 利用Matlab软件对电磁轴承进行机械仿真。
• 通过仿真模型，分析电磁轴承在各种工况下的性能表现。

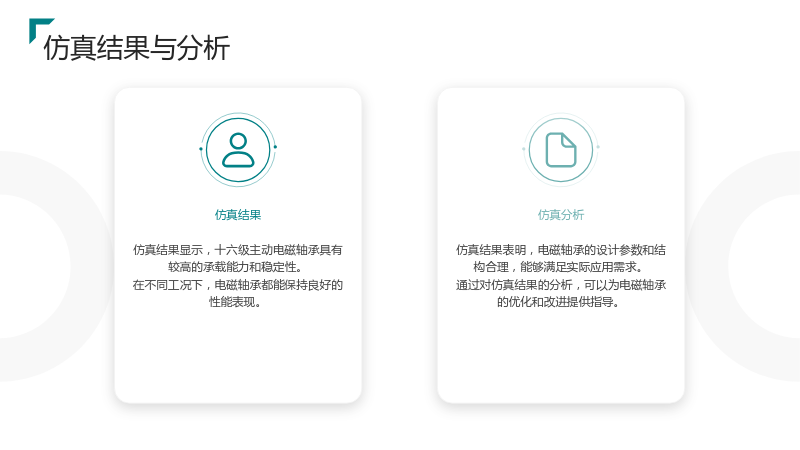

3.2 仿真结果与分析

3.2.1 仿真结果

• 仿真结果显示，十六级主动电磁轴承具有较高的承载能力和稳定性。
• 在不同工况下，电磁轴承都能保持良好的性能表现。

3.2.2 仿真分析

• 仿真结果表明，电磁轴承的设计参数和结构合理，能够满足实际应用需求。
• 通过对仿真结果的分析，可以为电磁轴承的优化和改进提供指导。

4. 结论与展望

4.1 结论

• 本文通过对十六级主动电磁轴承的整体结构设计和仿真分析，证明了其具有较高的承载能力和稳定性。
• 电磁轴承的设计参数和结构合理，能够满足实际应用需求。
• 十六级主动电磁轴承在高速旋转机械中具有广泛的应用前景。

4.2 展望

• 未来可进一步优化电磁轴承的设计和仿真方法，提高其性能和可靠性。
• 研究电磁轴承在不同工况下的性能表现，为其实际应用提供更多指导。
• 探索电磁轴承在新型高速旋转机械中的应用，推动相关领域的发展。
