银基钎料焊接复合硅/金刚石界面组织和传热特性研究

1. 研究背景与意义

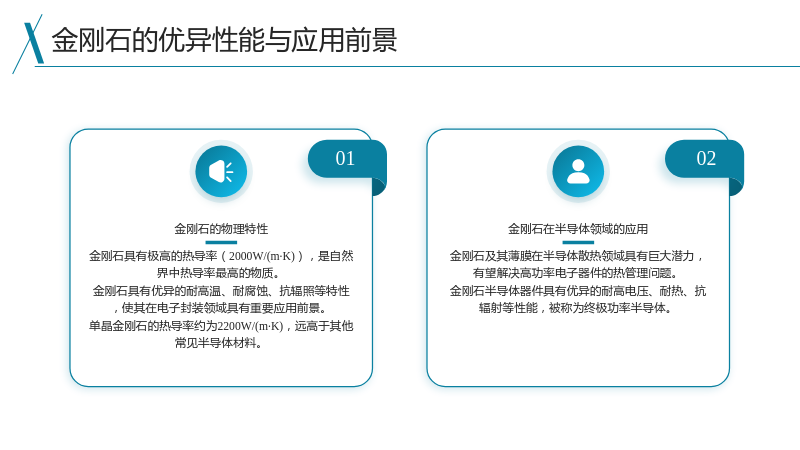

1.1 金刚石的优异性能与应用前景

1.1.1 金刚石的物理特性

• 金刚石具有极高的热导率（2000W/(m·K)），是自然界中热导率最高的物质。
• 金刚石具有优异的耐高温、耐腐蚀、抗辐照等特性，使其在电子封装领域具有重要应用前景。
• 单晶金刚石的热导率约为2200W/(m·K)，远高于其他常见半导体材料。

1.1.2 金刚石在半导体领域的应用

• 金刚石及其薄膜在半导体散热领域具有巨大潜力，有望解决高功率电子器件的热管理问题。
• 金刚石半导体器件具有优异的耐高电压、耐热、抗辐射等性能，被称为终极功率半导体。

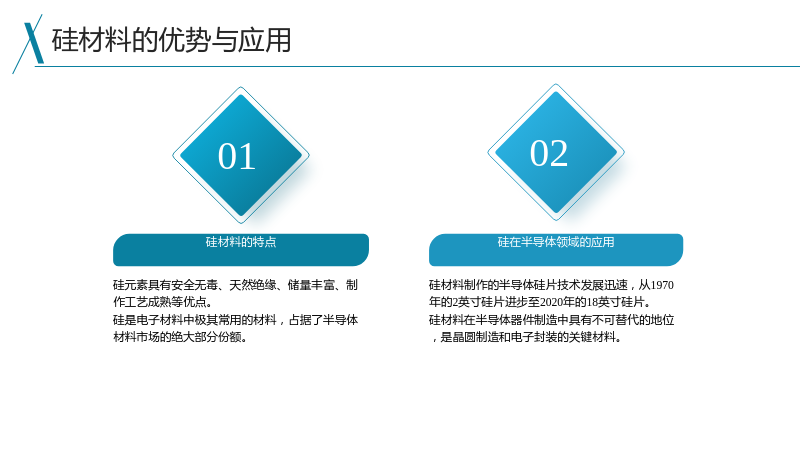

1.2 硅材料的优势与应用

1.2.1 硅材料的特点

• 硅元素具有安全无毒、天然绝缘、储量丰富、制作工艺成熟等优点。
• 硅是电子材料中极其常用的材料，占据了半导体材料市场的绝大部分份额。

1.2.2 硅在半导体领域的应用

• 硅材料制作的半导体硅片技术发展迅速，从1970年的2英寸硅片进步至2020年的18英寸硅片。
• 硅材料在半导体器件制造中具有不可替代的地位，是晶圆制造和电子封装的关键材料。

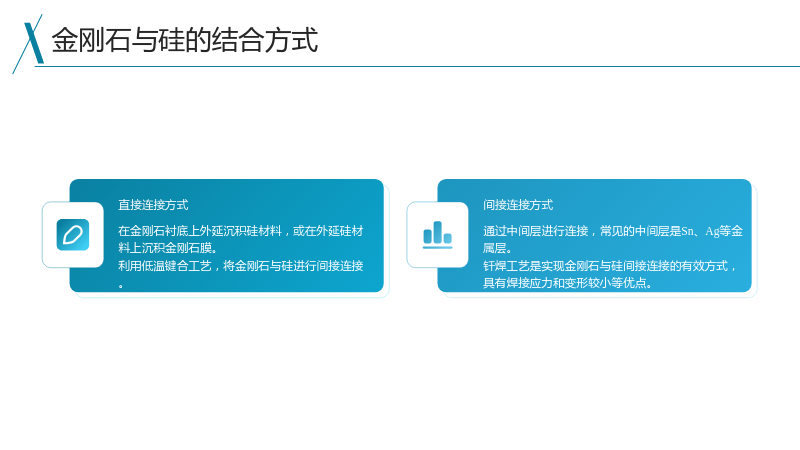

1.3 金刚石与硅的结合方式

1.3.1 直接连接方式

• 在金刚石衬底上外延沉积硅材料，或在外延硅材料上沉积金刚石膜。
• 利用低温键合工艺，将金刚石与硅进行间接连接。

1.3.2 间接连接方式

• 通过中间层进行连接，常见的中间层是Sn、Ag等金属层。
• 钎焊工艺是实现金刚石与硅间接连接的有效方式，具有焊接应力和变形较小等优点。

2. 实验方法与材料

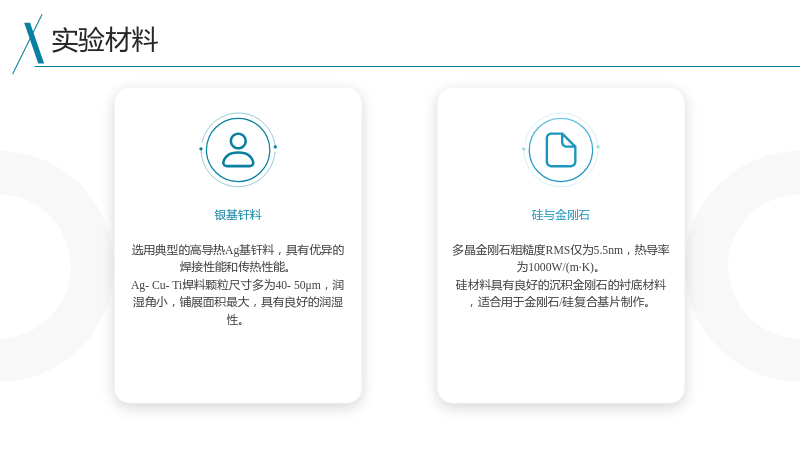

2.1 实验材料

2.1.1 银基钎料

• 选用典型的高导热Ag基钎料，具有优异的焊接性能和传热性能。
• Ag-Cu-Ti焊料颗粒尺寸多为40-50μm，润湿角小，铺展面积最大，具有良好的润湿性。

2.1.2 硅与金刚石

• 多晶金刚石粗糙度RMS仅为5.5nm，热导率为1000W/(m·K)。
• 硅材料具有良好的沉积金刚石的衬底材料，适合用于金刚石/硅复合基片制作。

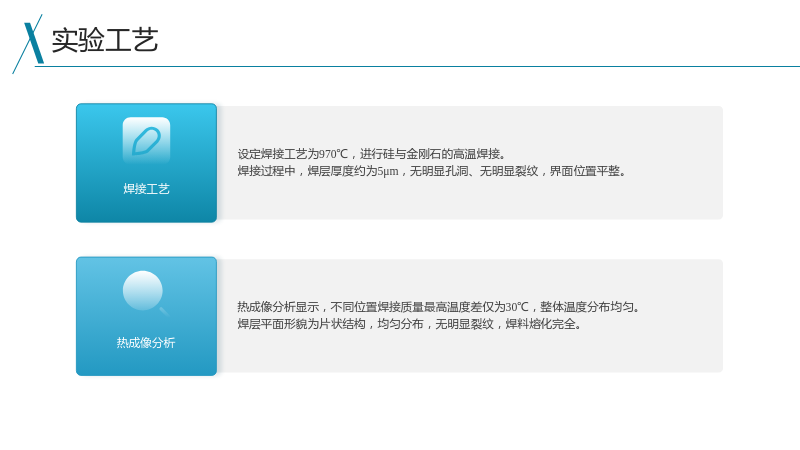

2.2 实验工艺

2.2.1 焊接工艺

• 设定焊接工艺为970℃，进行硅与金刚石的高温焊接。
• 焊接过程中，焊层厚度约为5μm，无明显孔洞、无明显裂纹，界面位置平整。

2.2.2 热成像分析

• 热成像分析显示，不同位置焊接质量最高温度差仅为30℃，整体温度分布均匀。
• 焊层平面形貌为片状结构，均匀分布，无明显裂纹，焊料熔化完全。

3. 界面组织分析

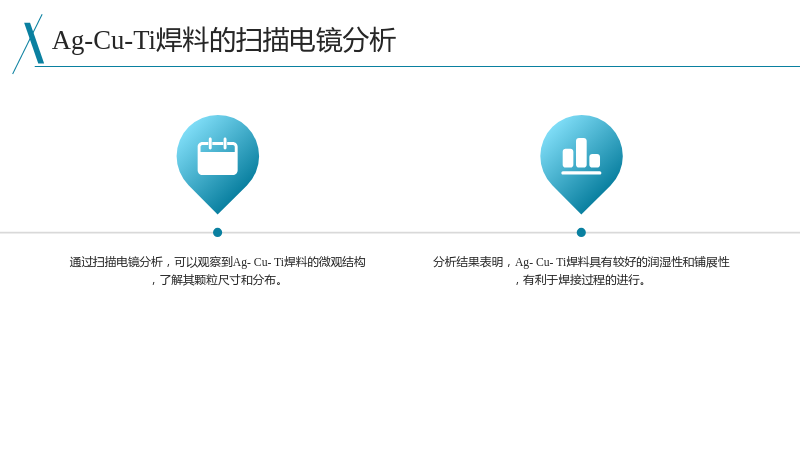

3.1 Ag-Cu-Ti焊料的扫描电镜分析

• 通过扫描电镜分析，可以观察到Ag-Cu-Ti焊料的微观结构，了解其颗粒尺寸和分布。
• 分析结果表明，Ag-Cu-Ti焊料具有较好的润湿性和铺展性，有利于焊接过程的进行。

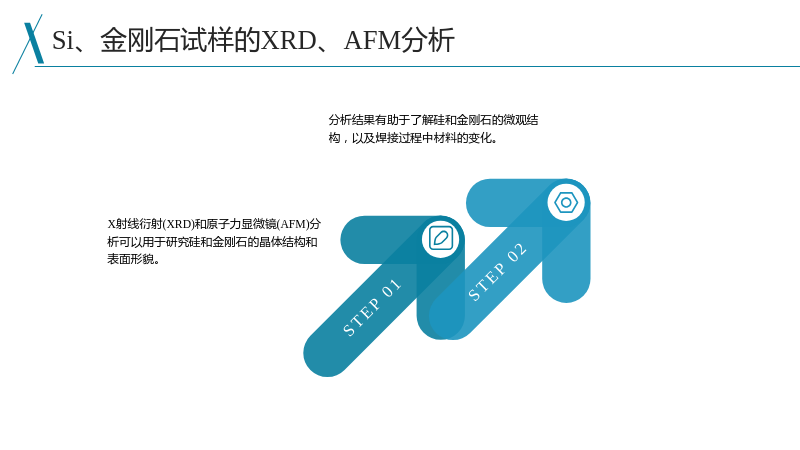

3.2 Si、金刚石试样的XRD、AFM分析

• X射线衍射(XRD)和原子力显微镜(AFM)分析可以用于研究硅和金刚石的晶体结构和表面形貌。
• 分析结果有助于了解硅和金刚石的微观结构，以及焊接过程中材料的变化。

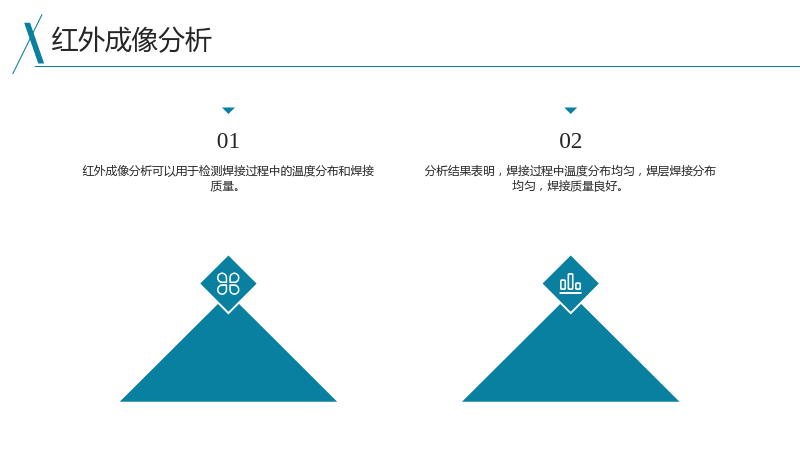

3.3 红外成像分析

• 红外成像分析可以用于检测焊接过程中的温度分布和焊接质量。
• 分析结果表明，焊接过程中温度分布均匀，焊层焊接分布均匀，焊接质量良好。

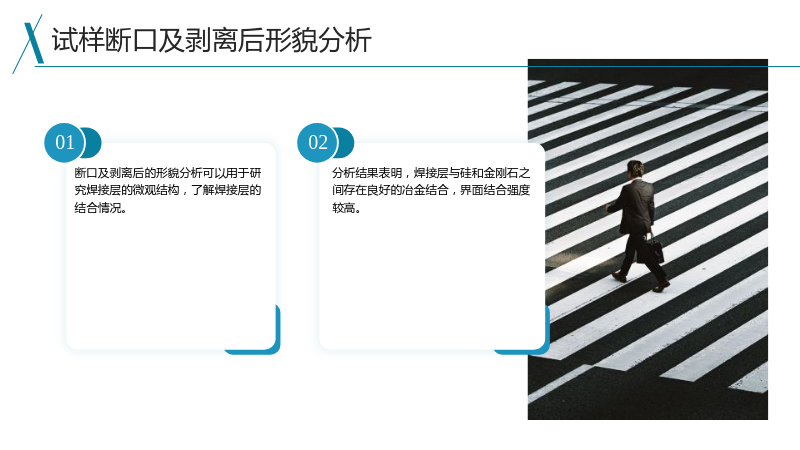

3.4 试样断口及剥离后形貌分析

• 断口及剥离后的形貌分析可以用于研究焊接层的微观结构，了解焊接层的结合情况。
• 分析结果表明，焊接层与硅和金刚石之间存在良好的冶金结合，界面结合强度较高。

4. 传热特性研究

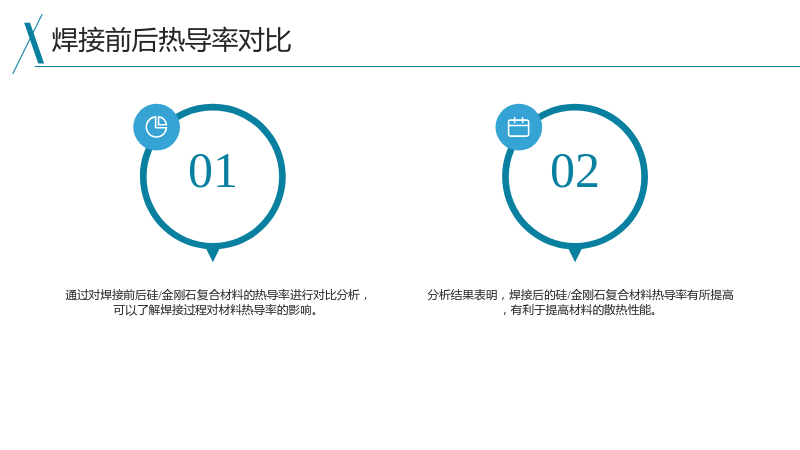

4.1 焊接前后热导率对比

• 通过对焊接前后硅/金刚石复合材料的热导率进行对比分析，可以了解焊接过程对材料热导率的影响。
• 分析结果表明，焊接后的硅/金刚石复合材料热导率有所提高，有利于提高材料的散热性能。

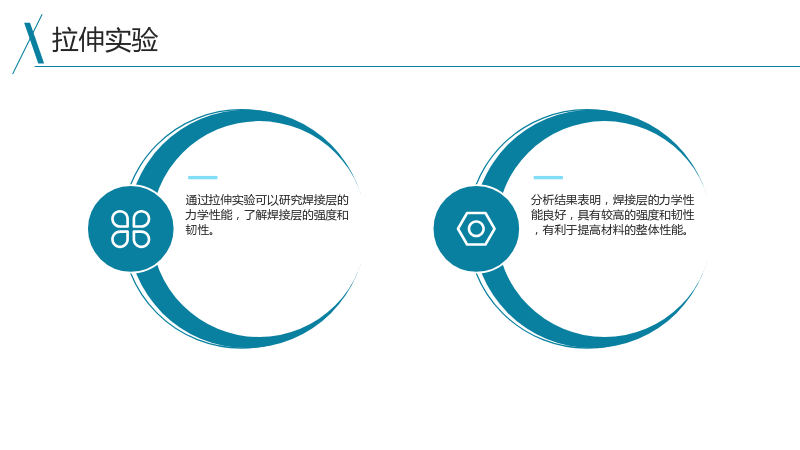

4.2 拉伸实验

• 通过拉伸实验可以研究焊接层的力学性能，了解焊接层的强度和韧性。
• 分析结果表明，焊接层的力学性能良好，具有较高的强度和韧性，有利于提高材料的整体性能。

5. 结论与展望

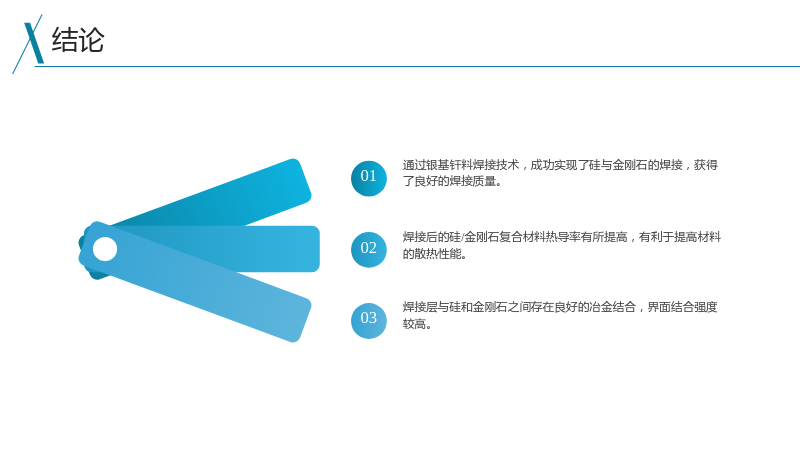

5.1 结论

• 通过银基钎料焊接技术，成功实现了硅与金刚石的焊接，获得了良好的焊接质量。
• 焊接后的硅/金刚石复合材料热导率有所提高，有利于提高材料的散热性能。
• 焊接层与硅和金刚石之间存在良好的冶金结合，界面结合强度较高。

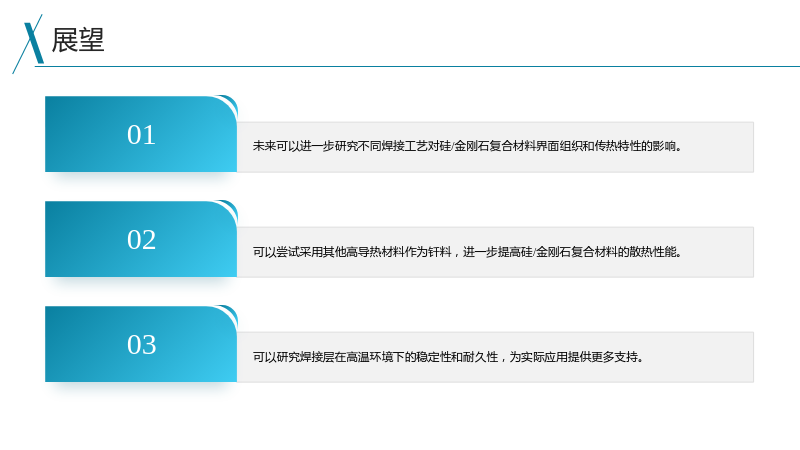

5.2 展望

• 未来可以进一步研究不同焊接工艺对硅/金刚石复合材料界面组织和传热特性的影响。
• 可以尝试采用其他高导热材料作为钎料，进一步提高硅/金刚石复合材料的散热性能。
• 可以研究焊接层在高温环境下的稳定性和耐久性，为实际应用提供更多支持。
