光纤探头制备与反射型光纤位移传感器设计
1. 光纤探头制备概述

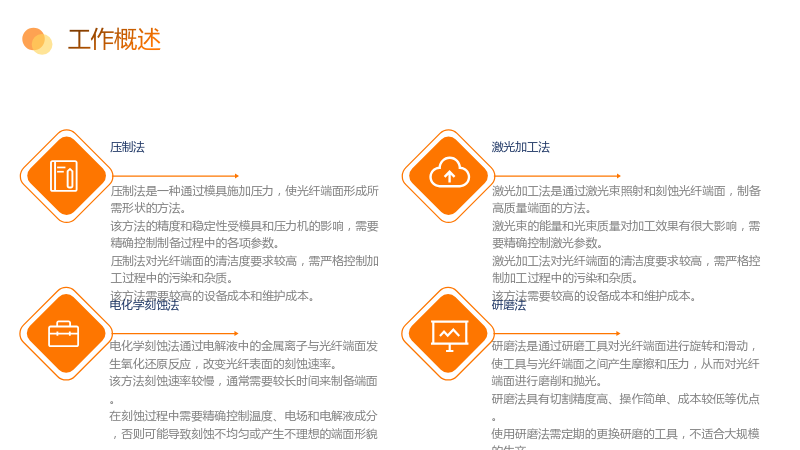

1.1 光纤端面加工方法
1.1.1 压制法
- 压制法是一种通过模具施加压力，使光纤端面形成所需形状的方法。
- 该方法的精度和稳定性受模具和压力机的影响，需要精确控制制备过程中的各项参数。
- 压制法对光纤端面的清洁度要求较高，需严格控制加工过程中的污染和杂质。
- 该方法需要较高的设备成本和维护成本。
1.1.2 激光加工法
- 激光加工法是通过激光束照射和刻蚀光纤端面，制备高质量端面的方法。
- 激光束的能量和光束质量对加工效果有很大影响，需要精确控制激光参数。
- 激光加工法对光纤端面的清洁度要求较高，需严格控制加工过程中的污染和杂质。
- 该方法需要较高的设备成本和维护成本。
1.1.3 电化学刻蚀法
- 电化学刻蚀法通过电解液中的金属离子与光纤端面发生氧化还原反应，改变光纤表面的刻蚀速率。
- 该方法刻蚀速率较慢，通常需要较长时间来制备端面。
- 在刻蚀过程中需要精确控制温度、电场和电解液成分，否则可能导致刻蚀不均匀或产生不理想的端面形貌。
1.1.4 研磨法
- 研磨法是通过研磨工具对光纤端面进行旋转和滑动，使工具与光纤端面之间产生摩擦和压力，从而对光纤端面进行磨削和抛光。
- 研磨法具有切割精度高、操作简单、成本较低等优点。
- 使用研磨法需定期的更换研磨的工具，不适合大规模的生产。

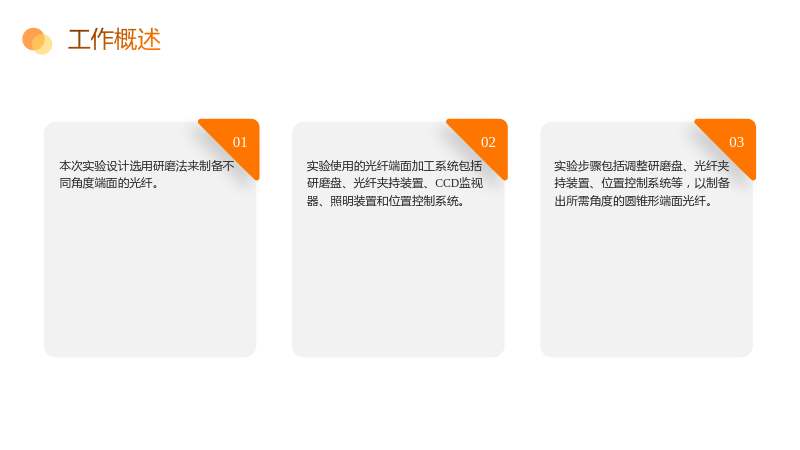

1.2 不同角度的光纤制备
- 本次实验设计选用研磨法来制备不同角度端面的光纤。
- 实验使用的光纤端面加工系统包括研磨盘、光纤夹持装置、CCD监视器、照明装置和位置控制系统。
- 实验步骤包括调整研磨盘、光纤夹持装置、位置控制系统等，以制备出所需角度的圆锥形端面光纤。
2. 反射型光纤位移传感器的结构设计

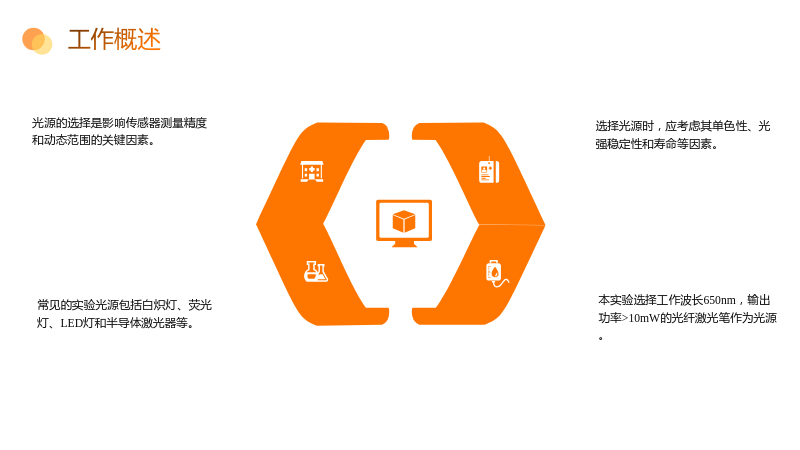

2.1 光源的选择
- 光源的选择是影响传感器测量精度和动态范围的关键因素。
- 选择光源时，应考虑其单色性、光强稳定性和寿命等因素。
- 常见的实验光源包括白炽灯、荧光灯、LED灯和半导体激光器等。
- 本实验选择工作波长650nm，输出功率>10mW的光纤激光笔作为光源。

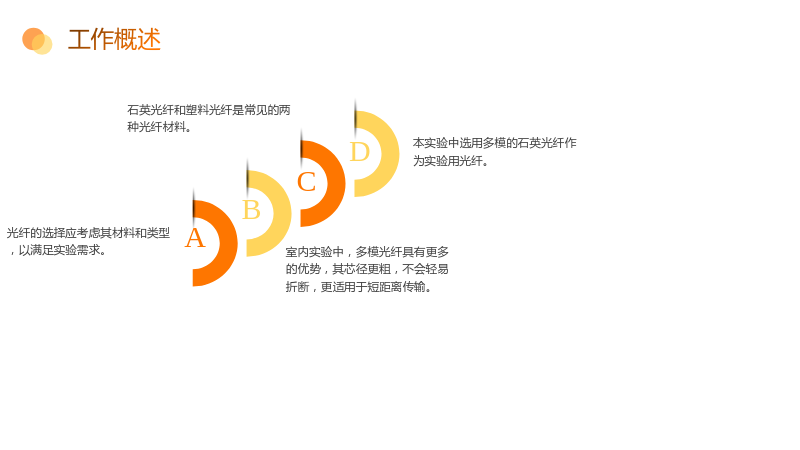

2.2 光纤的选择
- 光纤的选择应考虑其材料和类型，以满足实验需求。
- 石英光纤和塑料光纤是常见的两种光纤材料。
- 室内实验中，多模光纤具有更多的优势，其芯径更粗，不会轻易折断，更适用于短距离传输。
- 本实验中选用多模的石英光纤作为实验用光纤。

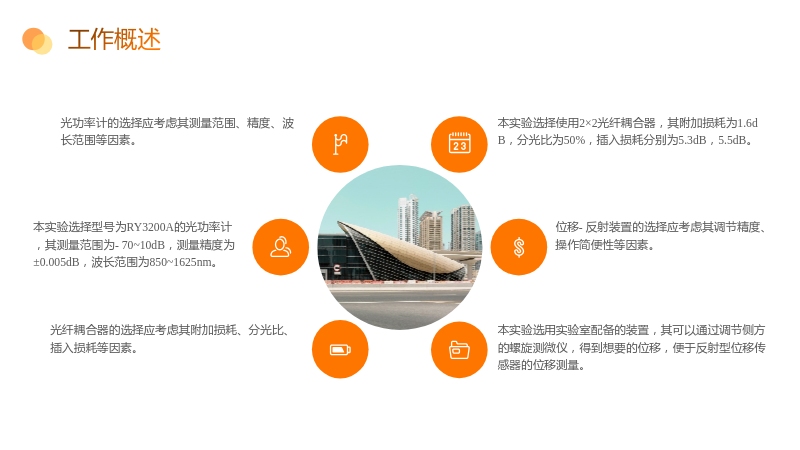

2.3 其它器件的选择
- 光功率计的选择应考虑其测量范围、精度、波长范围等因素。
- 本实验选择型号为RY3200A的光功率计，其测量范围为-70~10dB，测量精度为±0.005dB，波长范围为850~1625nm。
- 光纤耦合器的选择应考虑其附加损耗、分光比、插入损耗等因素。
- 本实验选择使用2×2光纤耦合器，其附加损耗为1.6dB，分光比为50%，插入损耗分别为5.3dB，5.5dB。
- 位移-反射装置的选择应考虑其调节精度、操作简便性等因素。
- 本实验选用实验室配备的装置，其可以通过调节侧方的螺旋测微仪，得到想要的位移，便于反射型位移传感器的位移测量。
3. 反射型光纤位移传感器的实验测试

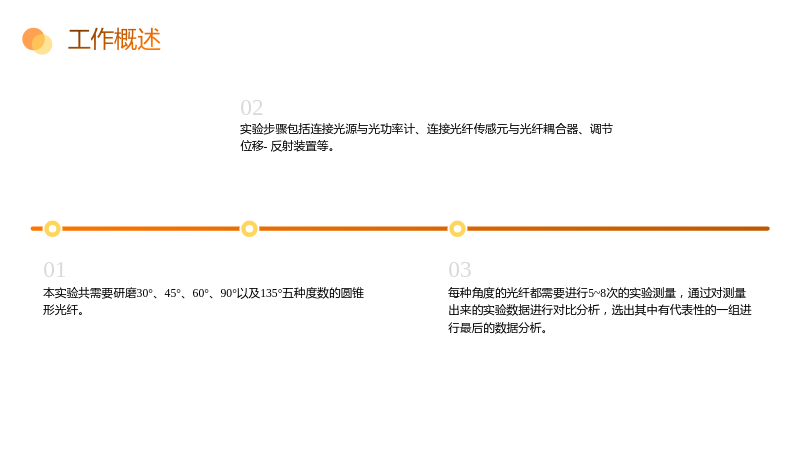

3.1 实验测试概述
- 本实验共需要研磨30°、45°、60°、90°以及135°五种度数的圆锥形光纤。
- 实验步骤包括连接光源与光功率计、连接光纤传感元与光纤耦合器、调节位移-反射装置等。
- 每种角度的光纤都需要进行5~8次的实验测量，通过对测量出来的实验数据进行对比分析，选出其中有代表性的一组进行最后的数据分析。

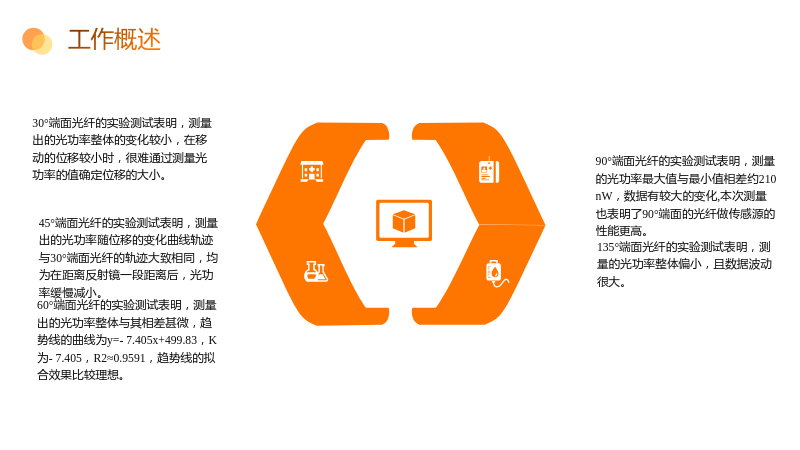

3.2 不同角度端面光纤的实验测试
- 30°端面光纤的实验测试表明，测量出的光功率整体的变化较小，在移动的位移较小时，很难通过测量光功率的值确定位移的大小。
- 45°端面光纤的实验测试表明，测量出的光功率随位移的变化曲线轨迹与30°端面光纤的轨迹大致相同，均为在距离反射镜一段距离后，光功率缓慢减小。
- 60°端面光纤的实验测试表明，测量出的光功率整体与其相差甚微，趋势线的曲线为y=-7.405x+499.83，K为-7.405，R2≈0.9591，趋势线的拟合效果比较理想。
- 90°端面光纤的实验测试表明，测量的光功率最大值与最小值相差约210nW，数据有较大的变化,本次测量也表明了90°端面的光纤做传感源的性能更高。
- 135°端面光纤的实验测试表明，测量的光功率整体偏小，且数据波动很大。
3.3 实验结果分析

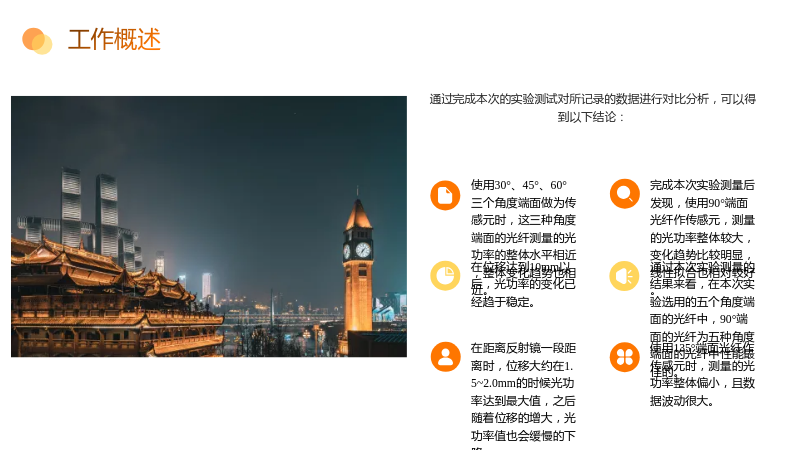

- 通过完成本次的实验测试对所记录的数据进行对比分析，可以得到以下结论：
- 在距离反射镜一段距离时，位移大约在1.5~2.0mm的时候光功率达到最大值，之后随着位移的增大，光功率值也会缓慢的下降。
- 在位移达到10mm以后，光功率的变化已经趋于稳定。
- 使用30°、45°、60°三个角度端面做为传感元时，这三种角度端面的光纤测量的光功率的整体水平相近，整体变化趋势也相近。
- 完成本次实验测量后发现，使用90°端面光纤作传感元，测量的光功率整体较大，变化趋势比较明显，线性拟合也相对较好。
- 使用135°端面光纤作传感元时，测量的光功率整体偏小，且数据波动很大。
- 通过本次实验测量的结果来看，在本次实验选用的五个角度端面的光纤中，90°端面的光纤为五种角度端面的光纤中性能最佳的。
4. 结论
- 光纤探头的制备是反射型光纤位移传感器设计的关键步骤，通过选择合适的制备方法，可以制备出不同角度的圆锥形端面光纤。
- 反射型光纤位移传感器的结构设计应考虑光源、光纤、光功率计、光纤耦合器、位移-反射装置等器件的选择。
- 通过对不同角度端面光纤的实验测试和结果分析，可以得出90°端面的光纤在反射型光纤位移传感器中具有最佳的性能。
- 光纤探头的制备和反射型光纤位移传感器的设计是光纤传感技术领域的重要研究方向，具有广泛的应用前景。
