基于西门子 PLC S7-1200 交通灯系统设计

1. 设计背景及方案选定

1.1 设计背景

1.1.1 交通拥堵问题的严峻性

• 随着城市化进程加快，交通拥堵问题日益严重。
• 交通事故频发，给城市经济发展和人民生活水平带来负面影响。
• 交通灯控制器的设计是解决交通拥堵问题的重要途径之一。

1.1.2 交通信号灯的作用

• 交通信号灯是交通控制的重要组成部分，对疏通车流、提高道路通行能力、减少交通事故有明显效果。
• 信号灯的设计应具有先进性、科学化，以适应未来城市交通的发展。

1.2 设计方案

1.2.1 设计要求

• 交通灯控制器应实现对十字路口红绿灯的控制。
• 应包含南北方向和东西方向的信号灯。
• 应设置黄灯以警示驾驶员。
• 南北绿灯和东西绿灯不能同时亮，以避免交通拥堵。

1.2.2 设计流程

• 南北绿灯亮，东西红灯亮。
• 南北绿灯保持25秒后，南北红灯亮，东西绿灯亮。
• 东西绿灯保持20秒后闪烁3秒，然后熄灭。
• 东西黄灯亮2秒后熄灭，南北红灯熄灭，南北绿灯亮。
• 上述动作循环进行。

2. 系统软件选型

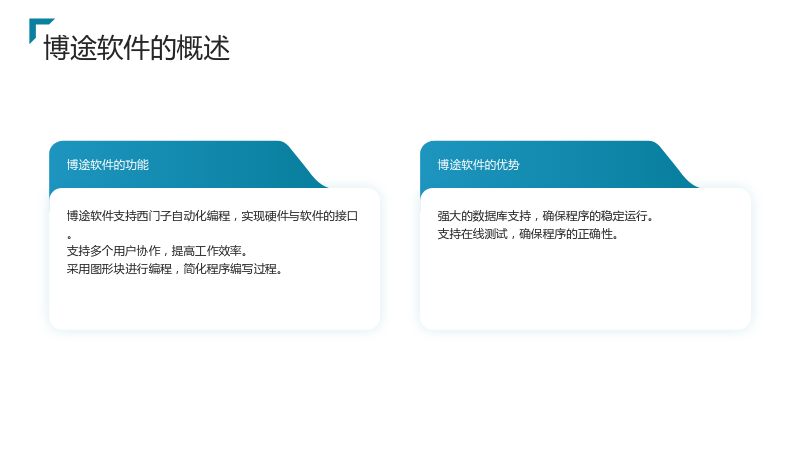

2.1 博途软件的概述

2.1.1 博途软件的功能

• 博途软件支持西门子自动化编程，实现硬件与软件的接口。
• 支持多个用户协作，提高工作效率。
• 采用图形块进行编程，简化程序编写过程。

2.1.2 博途软件的优势

• 强大的数据库支持，确保程序的稳定运行。
• 支持在线测试，确保程序的正确性。

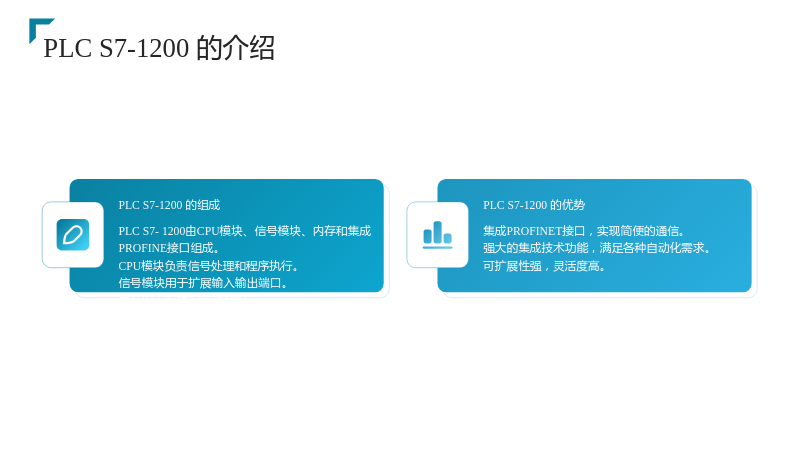

2.2 PLC S7-1200 的介绍

2.2.1 PLC S7-1200 的组成

• PLC S7-1200由CPU模块、信号模块、内存和集成PROFINE接口组成。
• CPU模块负责信号处理和程序执行。
• 信号模块用于扩展输入输出端口。
• 内存用于存储程序和数据。
• 集成PROFINE接口用于实现编程和HMI通信。

2.2.2 PLC S7-1200 的优势

• 集成PROFINET接口，实现简便的通信。
• 强大的集成技术功能，满足各种自动化需求。
• 可扩展性强，灵活度高。

3. 系统软件设计

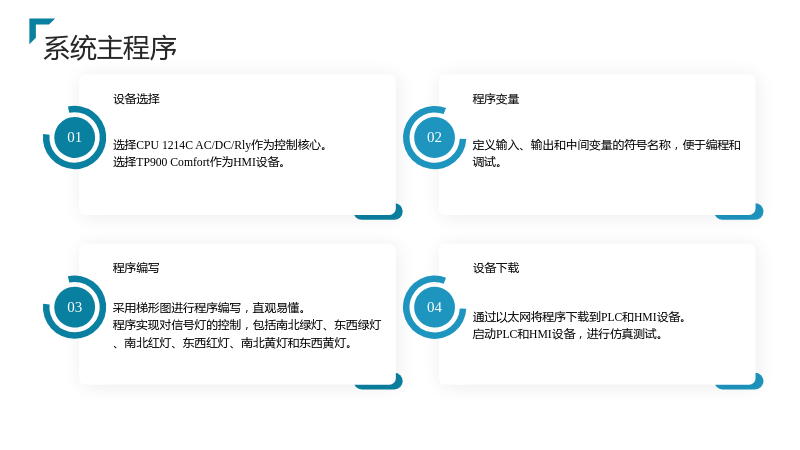

3.1 系统主程序

3.1.1 设备选择

• 选择CPU 1214C AC/DC/Rly作为控制核心。
• 选择TP900 Comfort作为HMI设备。

3.1.2 程序变量

• 定义输入、输出和中间变量的符号名称，便于编程和调试。

3.1.3 程序编写

• 采用梯形图进行程序编写，直观易懂。
• 程序实现对信号灯的控制，包括南北绿灯、东西绿灯、南北红灯、东西红灯、南北黄灯和东西黄灯。

3.1.4 设备下载

• 通过以太网将程序下载到PLC和HMI设备。
• 启动PLC和HMI设备，进行仿真测试。

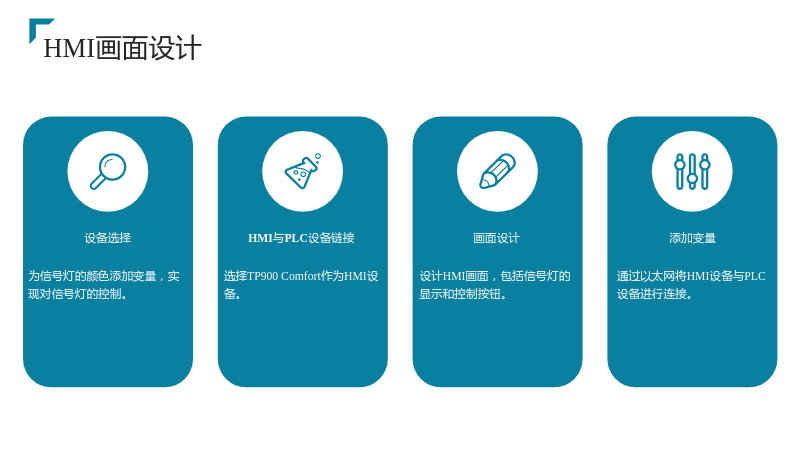

3.2 HMI画面设计

3.2.1 设备选择

• 选择TP900 Comfort作为HMI设备。

3.2.2 HMI与PLC设备链接

• 通过以太网将HMI设备与PLC设备进行连接。

3.2.3 画面设计

• 设计HMI画面，包括信号灯的显示和控制按钮。

3.2.4 添加变量

• 为信号灯的颜色添加变量，实现对信号灯的控制。

4. 仿真结果

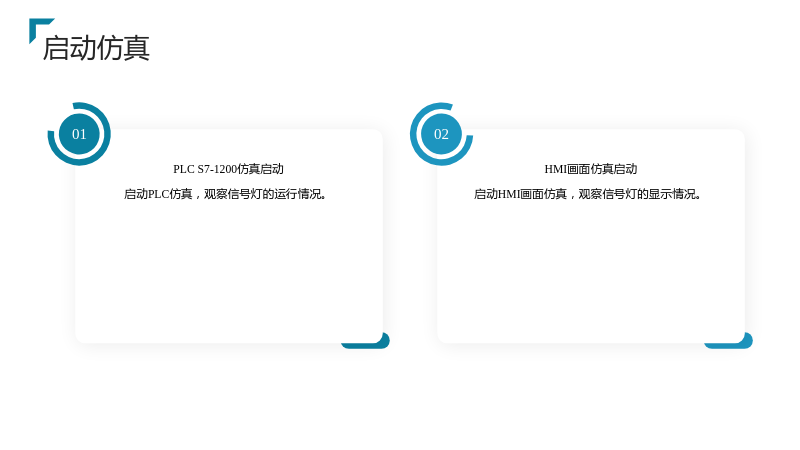

4.1 启动仿真

4.1.1 PLC S7-1200仿真启动

• 启动PLC仿真，观察信号灯的运行情况。

4.1.2 HMI画面仿真启动

• 启动HMI画面仿真，观察信号灯的显示情况。

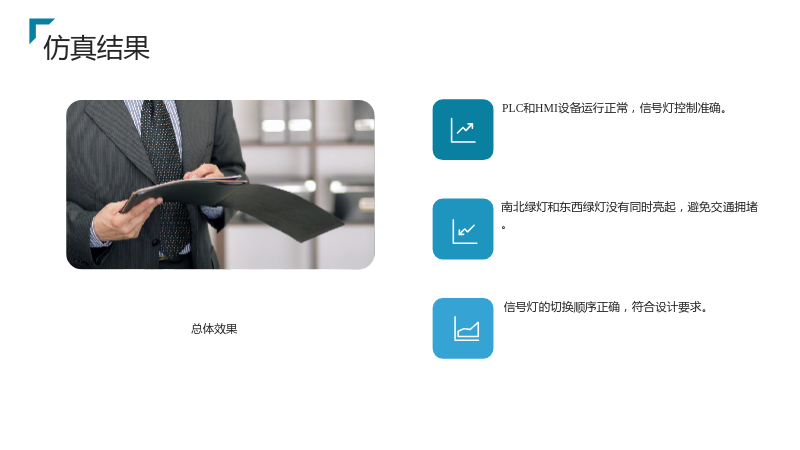

4.2 仿真结果

4.2.1 总体效果

• PLC和HMI设备运行正常，信号灯控制准确。
• 南北绿灯和东西绿灯没有同时亮起，避免交通拥堵。
• 信号灯的切换顺序正确，符合设计要求。

结论

• 本设计基于西门子PLC S7-1200实现对交通灯的控制，通过博途软件进行编程和仿真测试。
• 程序运行稳定，控制准确，实现了设计要求。
• 本设计为解决城市交通拥堵问题提供了一种有效的方法，具有一定的实用价值。
• 在未来的工作中，可以进一步优化程序，提高信号灯控制的精确度和智能化程度。

总结与体会

• 本次设计使我深入了解了西门子PLC S7-1200和博途软件的使用。
• 通过编程和仿真测试，提高了我的编程能力和解决问题的能力。
• 本次设计对于解决城市交通拥堵问题具有重要意义，使我更加关注城市交通问题。
• 在未来的学习和工作中，我将继续学习和研究自动化控制技术，为解决实际问题提供帮助。

谢辞

• 感谢我的导师陈安良老师的悉心指导和耐心解答。
• 感谢我的同学和朋友们在设计过程中给予的帮助和支持。
• 感谢学校和老师提供的良好的学习环境和资源。

参考论文

• 张志远. 基于西门子PLC S7-1200交通灯系统设计[D]. 云南国土资源职业学院, 2024.
