内蒙古特拉布拉煤矿采空区地球物理勘察设计

1. 项目概述

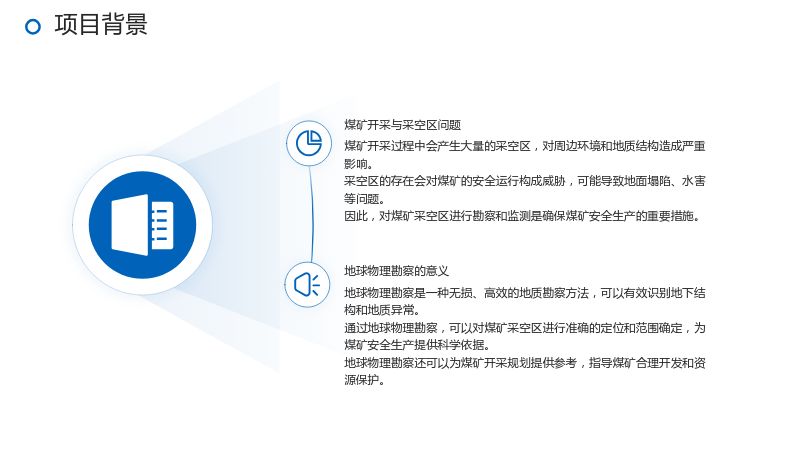

1.1 项目背景

1.1.1 煤矿开采与采空区问题

• 煤矿开采过程中会产生大量的采空区，对周边环境和地质结构造成严重影响。
• 采空区的存在会对煤矿的安全运行构成威胁，可能导致地面塌陷、水害等问题。
• 因此，对煤矿采空区进行勘察和监测是确保煤矿安全生产的重要措施。

1.1.2 地球物理勘察的意义

• 地球物理勘察是一种无损、高效的地质勘察方法，可以有效识别地下结构和地质异常。
• 通过地球物理勘察，可以对煤矿采空区进行准确的定位和范围确定，为煤矿安全生产提供科学依据。
• 地球物理勘察还可以为煤矿开采规划提供参考，指导煤矿合理开发和资源保护。

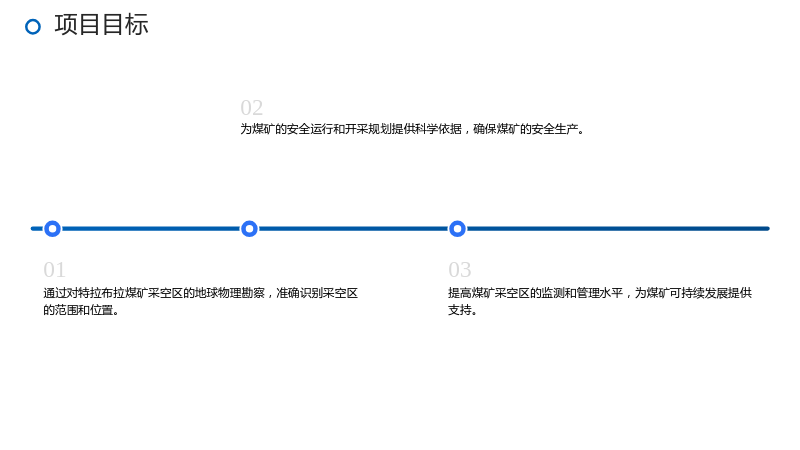

1.2 项目目标

• 通过对特拉布拉煤矿采空区的地球物理勘察，准确识别采空区的范围和位置。
• 为煤矿的安全运行和开采规划提供科学依据，确保煤矿的安全生产。
• 提高煤矿采空区的监测和管理水平，为煤矿可持续发展提供支持。

2. 煤矿概况

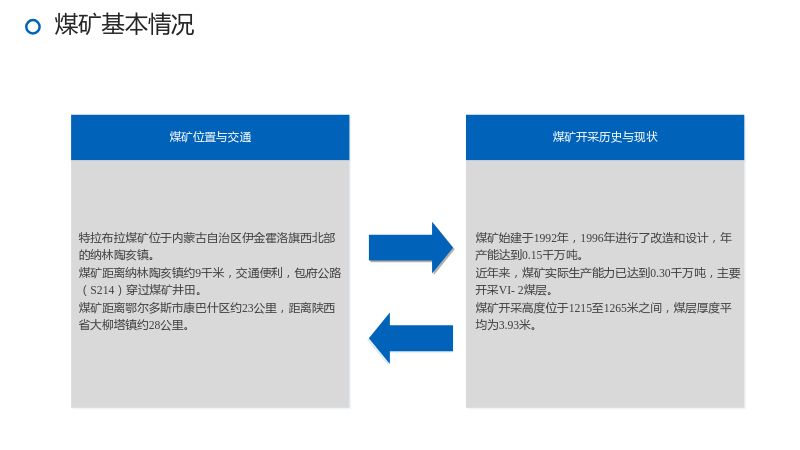

2.1 煤矿基本情况

2.1.1 煤矿位置与交通

• 特拉布拉煤矿位于内蒙古自治区伊金霍洛旗西北部的纳林陶亥镇。
• 煤矿距离纳林陶亥镇约9千米，交通便利，包府公路（S214）穿过煤矿井田。
• 煤矿距离鄂尔多斯市康巴什区约23公里，距离陕西省大柳塔镇约28公里。

2.1.2 煤矿开采历史与现状

• 煤矿始建于1992年，1996年进行了改造和设计，年产能达到0.15千万吨。
• 近年来，煤矿实际生产能力已达到0.30千万吨，主要开采VI-2煤层。
• 煤矿开采高度位于1215至1265米之间，煤层厚度平均为3.93米。

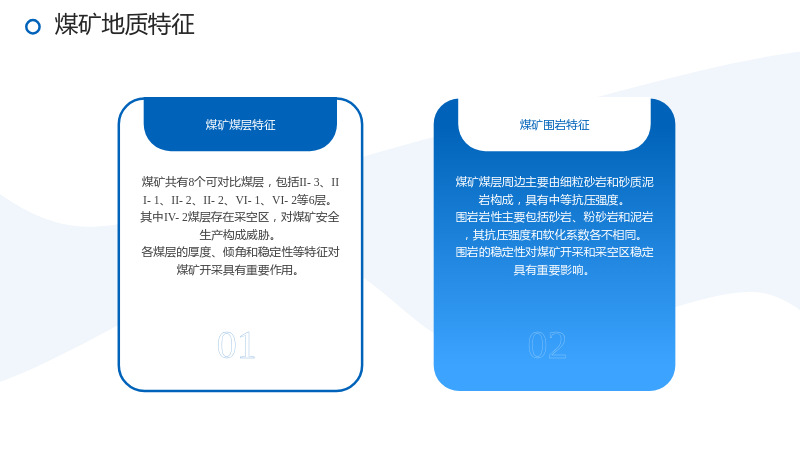

2.2 煤矿地质特征

2.2.1 煤矿煤层特征

• 煤矿共有8个可对比煤层，包括II-3、III-1、II-2、II-2、VI-1、VI-2等6层。
• 其中IV-2煤层存在采空区，对煤矿安全生产构成威胁。
• 各煤层的厚度、倾角和稳定性等特征对煤矿开采具有重要作用。

2.2.2 煤矿围岩特征

• 煤矿煤层周边主要由细粒砂岩和砂质泥岩构成，具有中等抗压强度。
• 围岩岩性主要包括砂岩、粉砂岩和泥岩，其抗压强度和软化系数各不相同。
• 围岩的稳定性对煤矿开采和采空区稳定具有重要影响。

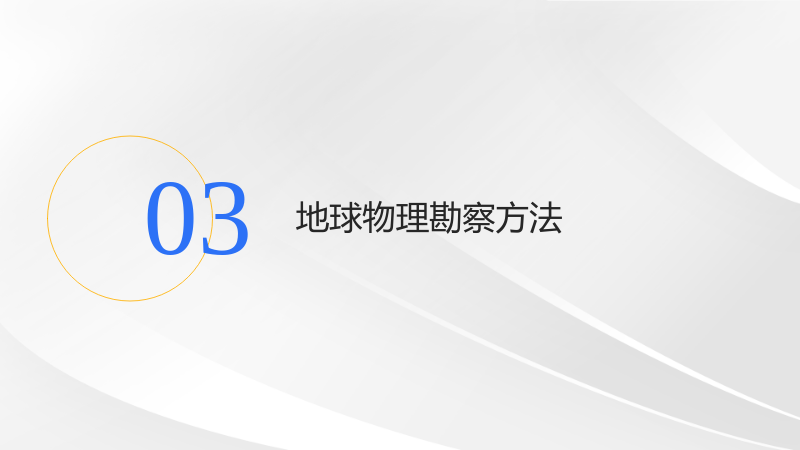

3. 地球物理勘察方法

3.1 微动测量法

3.1.1 方法原理

• 微动测量法是基于不同历史阶段沉积层之间速度差异的地球物理勘察方法。
• 通过地表微弱的地表运动观测，提取地震资料中的面波频散曲线，反演得到地下的速度结构。
• 微动测量法具有高分辨率和深穿透能力，适用于煤矿采空区的勘察。

3.1.2 仪器设备

• 采用EPS便携式微功耗宽频带地震仪，具有宽频带、低能耗和易操作等特点。
• 主要参数包括频带宽度、道间幅度一致性、道间串音抑制等，满足勘察需求。

3.1.3 数据采集与处理

• 数据采集采用单点勘探和测线勘察相结合的方式，获取频散曲线和视S波速度。
• 数据处理包括频散曲线提取、视S波速度计算和S波速度反演等步骤。

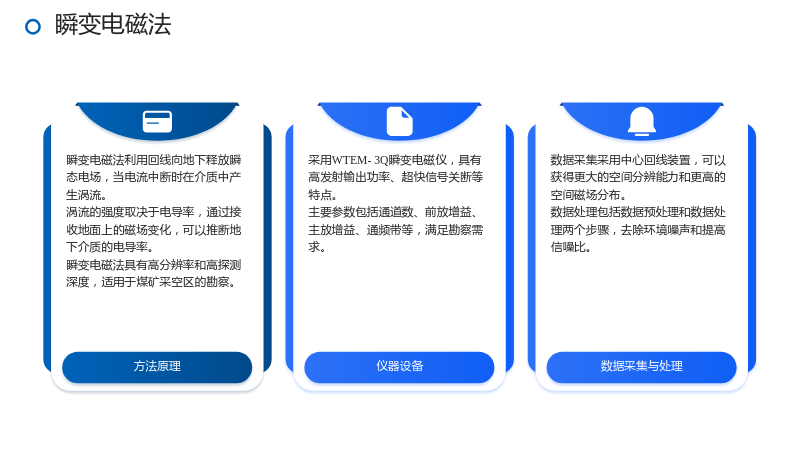

3.2 瞬变电磁法

3.2.1 方法原理

• 瞬变电磁法利用回线向地下释放瞬态电场，当电流中断时在介质中产生涡流。
• 涡流的强度取决于电导率，通过接收地面上的磁场变化，可以推断地下介质的电导率。
• 瞬变电磁法具有高分辨率和高探测深度，适用于煤矿采空区的勘察。

3.2.2 仪器设备

• 采用WTEM-3Q瞬变电磁仪，具有高发射输出功率、超快信号关断等特点。
• 主要参数包括通道数、前放增益、主放增益、通频带等，满足勘察需求。

3.2.3 数据采集与处理

• 数据采集采用中心回线装置，可以获得更大的空间分辨能力和更高的空间磁场分布。
• 数据处理包括数据预处理和数据处理两个步骤，去除环境噪声和提高信噪比。

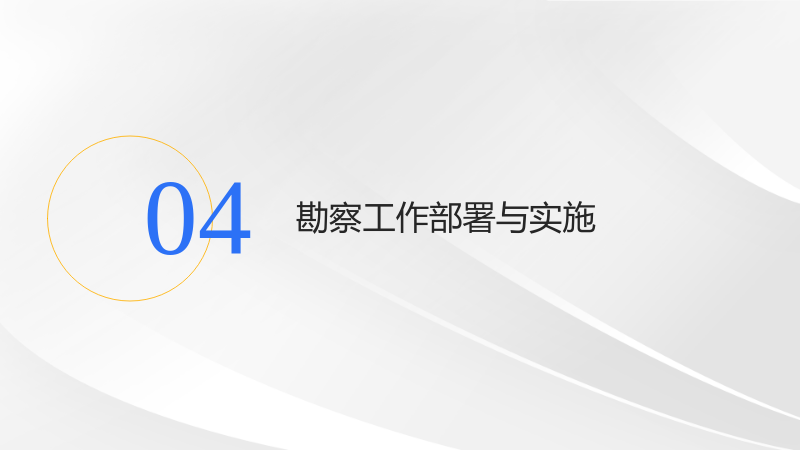

4. 勘察工作部署与实施

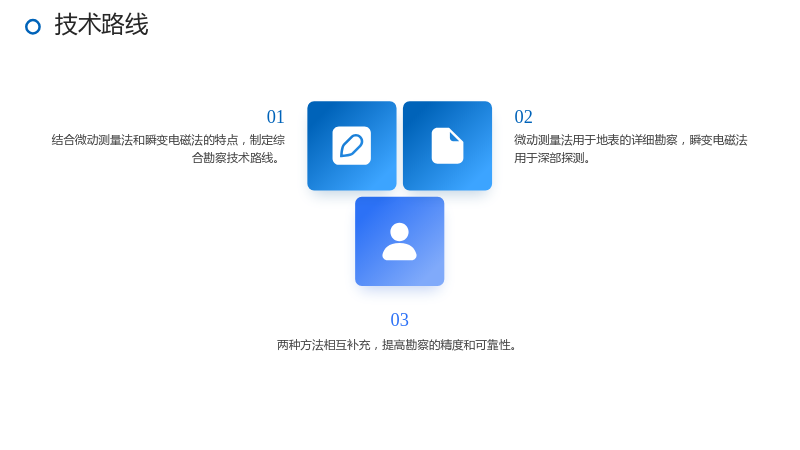

4.1 技术路线

• 结合微动测量法和瞬变电磁法的特点，制定综合勘察技术路线。
• 微动测量法用于地表的详细勘察，瞬变电磁法用于深部探测。
• 两种方法相互补充，提高勘察的精度和可靠性。

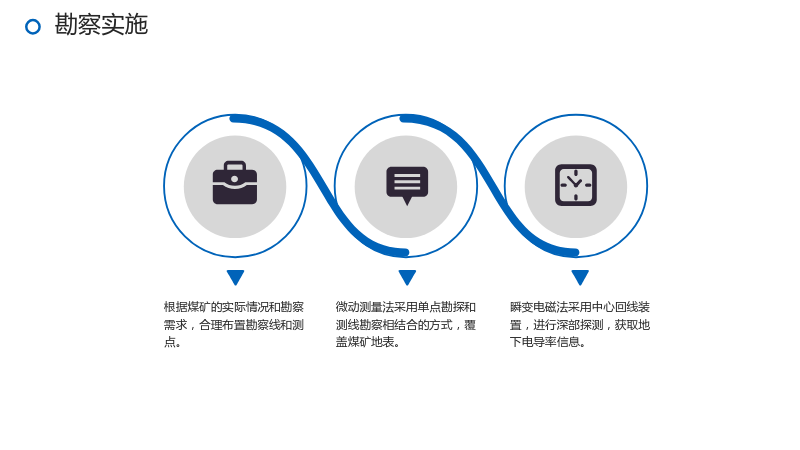

4.2 勘察实施

• 根据煤矿的实际情况和勘察需求，合理布置勘察线和测点。
• 微动测量法采用单点勘探和测线勘察相结合的方式，覆盖煤矿地表。
• 瞬变电磁法采用中心回线装置，进行深部探测，获取地下电导率信息。

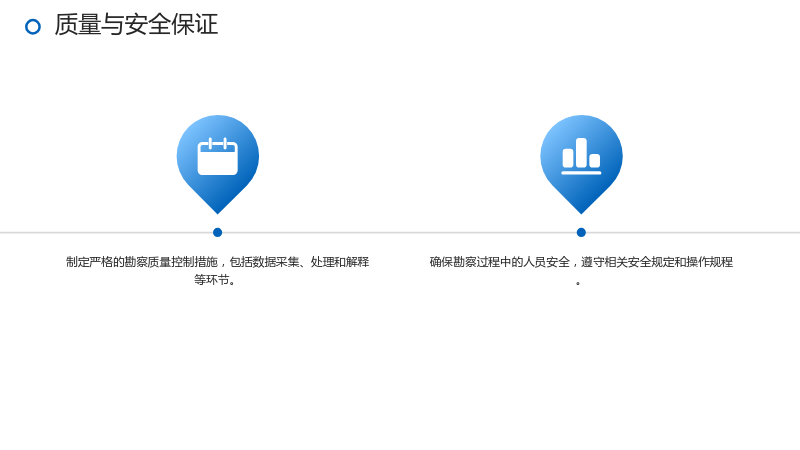

4.3 质量与安全保证

• 制定严格的勘察质量控制措施，包括数据采集、处理和解释等环节。
• 确保勘察过程中的人员安全，遵守相关安全规定和操作规程。

5. 预期成果与应用

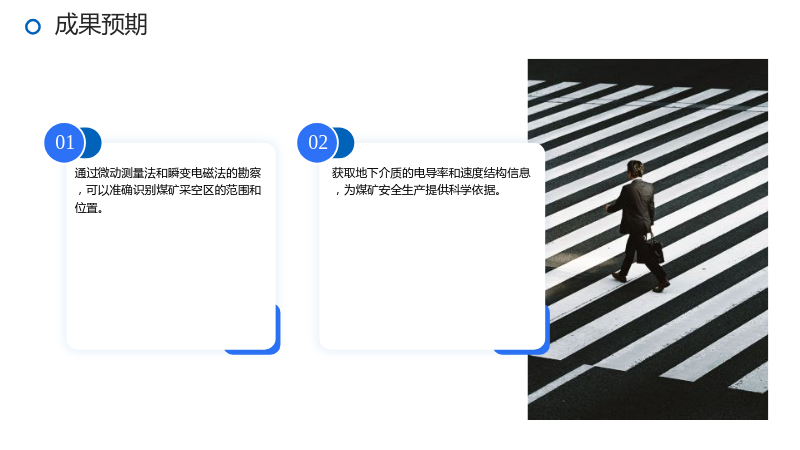

5.1 成果预期

• 通过微动测量法和瞬变电磁法的勘察，可以准确识别煤矿采空区的范围和位置。
• 获取地下介质的电导率和速度结构信息，为煤矿安全生产提供科学依据。

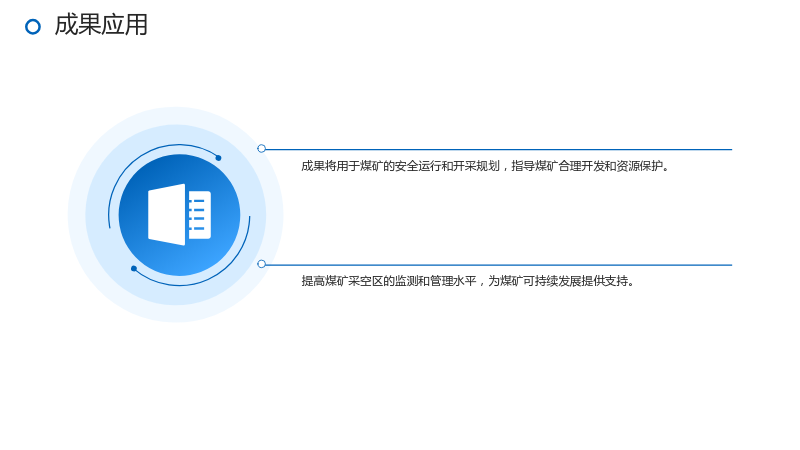

5.2 成果应用

• 成果将用于煤矿的安全运行和开采规划，指导煤矿合理开发和资源保护。
• 提高煤矿采空区的监测和管理水平，为煤矿可持续发展提供支持。

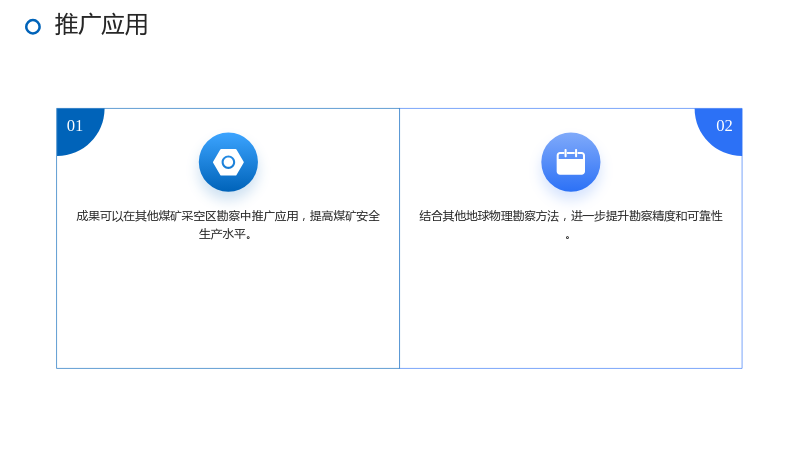

5.3 推广应用

• 成果可以在其他煤矿采空区勘察中推广应用，提高煤矿安全生产水平。
• 结合其他地球物理勘察方法，进一步提升勘察精度和可靠性。

6. 结论

• 微动测量法和瞬变电磁法是有效的煤矿采空区勘察方法，具有高分辨率和深穿透能力。
• 综合运用两种方法，可以提高勘察的精度和可靠性，为煤矿安全生产提供科学依据。

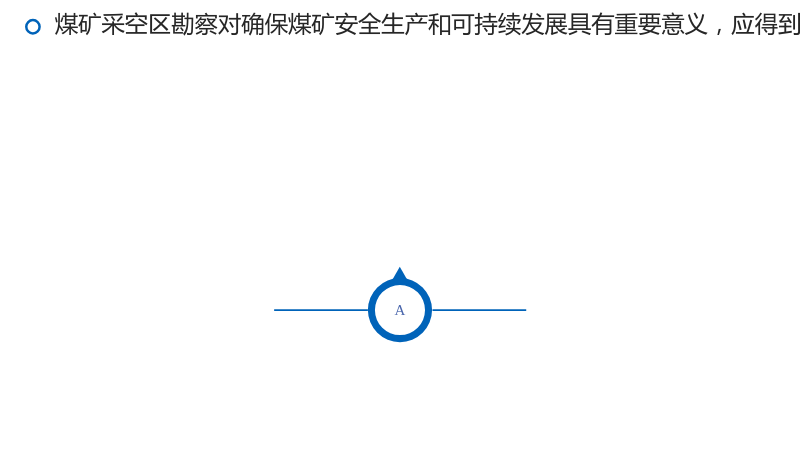

• 煤矿采空区勘察对确保煤矿安全生产和可持续发展具有重要意义，应得到广泛应用和推广。
