丙烷脱氢制丙烯工艺进展

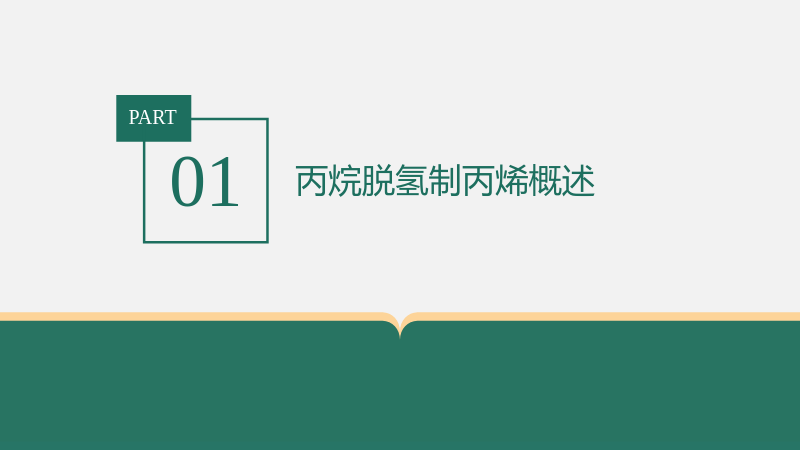

1. 丙烷脱氢制丙烯概述

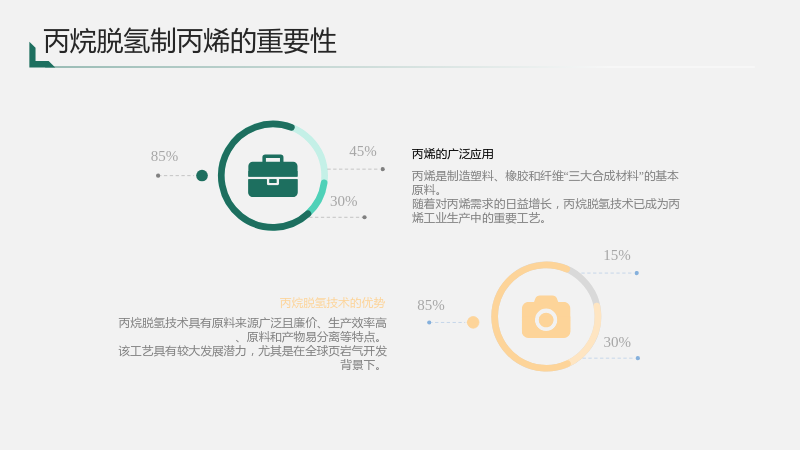

1.1 丙烷脱氢制丙烯的重要性

1.1.1 丙烯的广泛应用

• 丙烯是制造塑料、橡胶和纤维“三大合成材料”的基本原料。
• 随着对丙烯需求的日益增长，丙烷脱氢技术已成为丙烯工业生产中的重要工艺。

1.1.2 丙烷脱氢技术的优势

• 丙烷脱氢技术具有原料来源广泛且廉价、生产效率高、原料和产物易分离等特点。
• 该工艺具有较大发展潜力，尤其是在全球页岩气开发背景下。

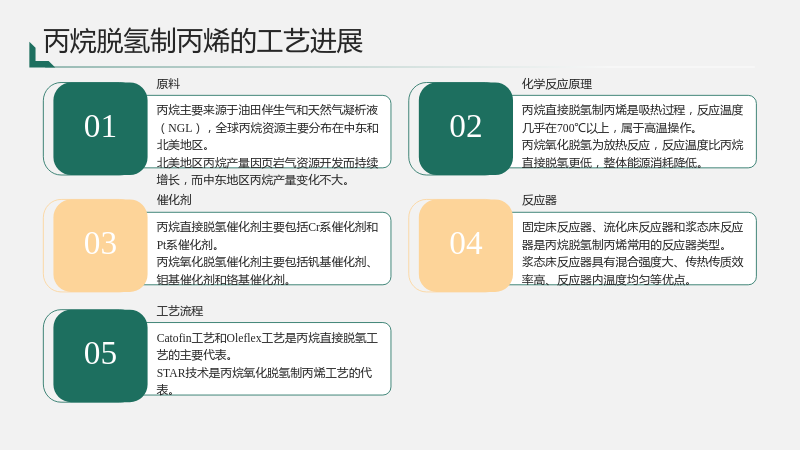

1.2 丙烷脱氢制丙烯的工艺进展

1.2.1 原料

• 丙烷主要来源于油田伴生气和天然气凝析液（NGL），全球丙烷资源主要分布在中东和北美地区。
• 北美地区丙烷产量因页岩气资源开发而持续增长，而中东地区丙烷产量变化不大。

1.2.2 化学反应原理

• 丙烷直接脱氢制丙烯是吸热过程，反应温度几乎在700℃以上，属于高温操作。
• 丙烷氧化脱氢为放热反应，反应温度比丙烷直接脱氢更低，整体能源消耗降低。

1.2.3 催化剂

• 丙烷直接脱氢催化剂主要包括Cr系催化剂和Pt系催化剂。
• 丙烷氧化脱氢催化剂主要包括钒基催化剂、钼基催化剂和铬基催化剂。

1.2.4 反应器

• 固定床反应器、流化床反应器和浆态床反应器是丙烷脱氢制丙烯常用的反应器类型。
• 浆态床反应器具有混合强度大、传热传质效率高、反应器内温度均匀等优点。

1.2.5 工艺流程

• Catofin工艺和Oleflex工艺是丙烷直接脱氢工艺的主要代表。
• STAR技术是丙烷氧化脱氢制丙烯工艺的代表。

2. 丙烷脱氢制丙烯的原料

2.1 丙烷

2.1.1 丙烷的来源

• 丙烷主要来源于油田伴生气和天然气凝析液（NGL）。
• 全球丙烷资源主要分布在中东和北美地区。

2.1.2 丙烷产量

• 北美地区丙烷产量因页岩气资源开发而持续增长，而中东地区丙烷产量变化不大。

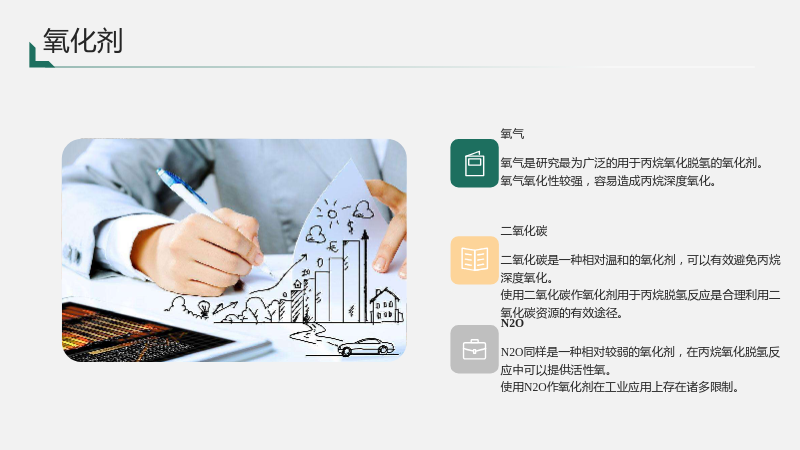

2.2 氧化剂

2.2.1 氧气

• 氧气是研究最为广泛的用于丙烷氧化脱氢的氧化剂。
• 氧气氧化性较强，容易造成丙烷深度氧化。

2.2.2 二氧化碳

• 二氧化碳是一种相对温和的氧化剂，可以有效避免丙烷深度氧化。
• 使用二氧化碳作氧化剂用于丙烷脱氢反应是合理利用二氧化碳资源的有效途径。

2.2.3 N2O

• N2O同样是一种相对较弱的氧化剂，在丙烷氧化脱氢反应中可以提供活性氧。
• 使用N2O作氧化剂在工业应用上存在诸多限制。

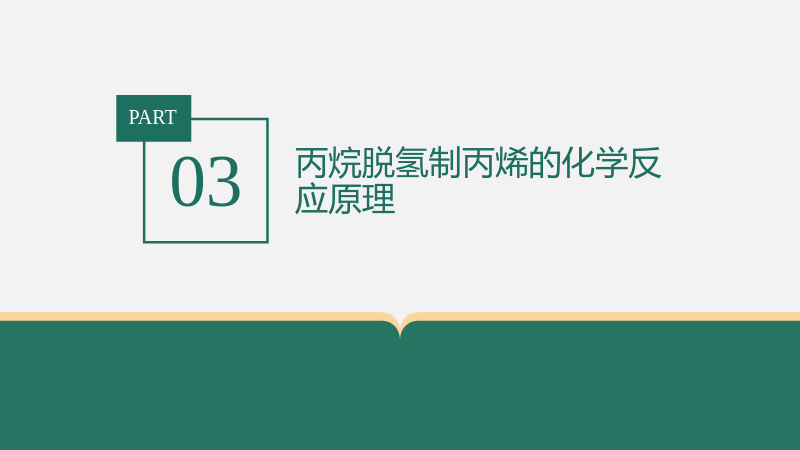

3. 丙烷脱氢制丙烯的化学反应原理

3.1 丙烷直接脱氢机理

3.1.1 丙烷直接脱氢反应方程式

• 丙烷直接脱氢制丙烯的反应为热裂解反应，是吸热过程。
• 反应产物在高温下继续反应生成多环芳烃，丙烯选择性通常较低。

3.1.2 丙烷直接脱氢机理争议

• 丙烷直接脱氢机理有争议，认可较高的是α-C和β-C上同时发生脱氢反应。
• 丙烷在不同种类的金属催化剂作用下的催化脱氢反应，表明在高温下进行的丙烷脱氢过程遵循自由基机理。

3.2 丙烷氧化脱氢机理

3.2.1 丙烷氧化脱氢反应方程式

• 丙烷氧化脱氢为放热反应，反应温度比丙烷直接脱氢更低。
• 在丙烷氧化脱氢中氧气可能造成过度氧化，丙烷的C-H键能大于丙烯的C-H键能。

3.2.2 丙烷氧化脱氢机理争议

• 丙烷氧化脱氢的机理有人认为是自由基反应机理，也有人认为是Mar-Van Kervelen机理。
• 两种反应机理存在于不同条件下，一般气相中为自由基反应，氧化还原机理大多存在于催化剂表面。

4. 丙烷脱氢制丙烯的催化剂

4.1 丙烷直接脱氢催化剂

4.1.1 铬系催化剂

• 丙烷直接脱氢制丙烯中最常见的催化剂是Cr系催化剂。
• Cr系催化剂因为价格低廉、原料众多，即使催化剂含有杂质也对催化效果影响较少。

4.1.2 铂系催化剂

• 在丙烷直接脱氢制丙烯的反应中Pt系催化剂的粒径大小是影响活性的因素之一。
• Pt系催化剂和Cr系催化剂的稳定性都比较差，这两种金属都含有较多的酸性位点。

4.2 丙烷氧化脱氢催化剂

4.2.1 钒基催化剂

• 负载型钒基催化剂催化性能较好，研究非常广泛。
• 钒物种的还原能力受载体酸碱性质影响，V2O5/TiO2表现出最高的催化活性。

4.2.2 钼基催化剂

• 钼基催化剂是另一种广泛研究的烷烃氧化脱氢催化剂，和钒基催化剂有着类似的性质。
• 钼酸镍在丙烷氧化脱氢反应中具有较好的催化性能。

4.2.3 铬基催化剂

• 铬基催化剂在丙烷脱氢中一般活性较高，但是活性保持时间较短。
• 通常的操作是对催化剂进行反复再生使用，这种特性可以有效的抑制积碳生成。

5. 丙烷脱氢制丙烯的反应器

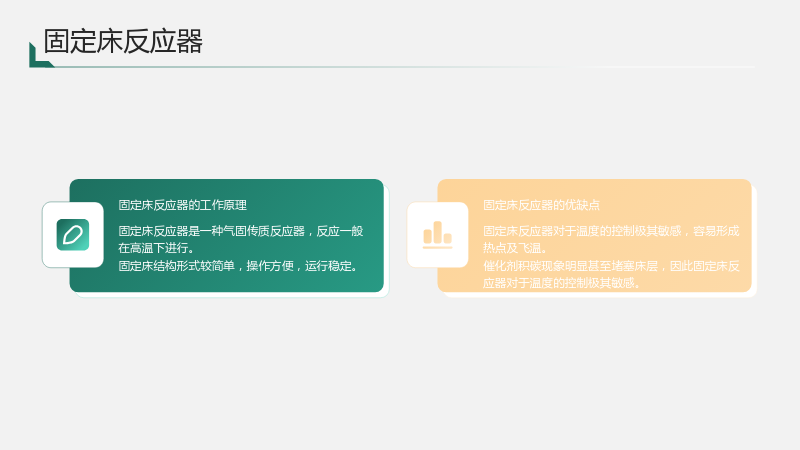

5.1 固定床反应器

5.1.1 固定床反应器的工作原理

• 固定床反应器是一种气固传质反应器，反应一般在高温下进行。
• 固定床结构形式较简单，操作方便，运行稳定。

5.1.2 固定床反应器的优缺点

• 固定床反应器对于温度的控制极其敏感，容易形成热点及飞温。
• 催化剂积碳现象明显甚至堵塞床层，因此固定床反应器对于温度的控制极其敏感。

5.2 流化床反应器

5.2.1 流化床反应器的工作原理

• 流化床反应器是一个典型的气固两相流反应器，固体催化剂呈现流态化。
• 流化床的换热效率非常高，也是催化剂更换最方便的反应器。

5.2.2 流化床反应器的优缺点

• 流化床的各项结构复杂，内部相对精密，操作起来也相对麻烦。
• 催化剂在流化床反应过程中磨损性极其严重，如果要用流化床作为丙烷脱氢的反应器，高强度的催化剂是首要考虑条件。

5.3 浆态床反应器

5.3.1 浆态床反应器的工作原理

• 浆态床反应器中的颗粒处于被气泡搅动下的悬浮状态。
• 浆态床反应器具有混合强度大，传热传质效率高，反应器内温度均匀等优点。

5.3.2 浆态床反应器的优缺点

• 浆态床反应器可以随时更换催化剂，这大大提高了设备的利用率和使用时的效率。
• 采用浆态床还可以使反应的温度温和化，低温有可能有利于丙烷脱氢与二氧化碳耦合过程。

6. 丙烷脱氢制丙烯的工艺流程

6.1 丙烷直接脱氢工艺

6.1.1 Catofin工艺

• Catofin工艺使用CrOx/Al2O3作为催化剂，反应在固定床反应器中进行。
• 反应温度为650℃，反应压力为0.05Mpa，每消耗1.18吨丙烷可生产1吨丙烯。

6.1.2 Oleflex工艺

• Oleflex工艺使用Pt基催化剂和移动床技术，反应压力大于0.1MPa，反应温度为580-650°C。
• 该工艺可以获得35%-40%的丙烷单程转化率，丙烯总收率可以达到86%。

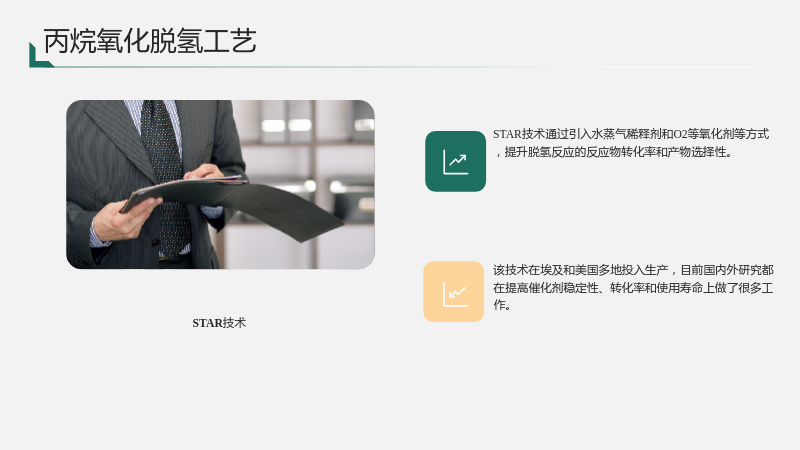

6.2 丙烷氧化脱氢工艺

6.2.1 STAR技术

• STAR技术通过引入水蒸气稀释剂和O2等氧化剂等方式，提升脱氢反应的反应物转化率和产物选择性。
• 该技术在埃及和美国多地投入生产，目前国内外研究都在提高催化剂稳定性、转化率和使用寿命上做了很多工作。

7. 结束语

随着丙烯下游产品的不断发展，我国对丙烯的需求量将不断增加。丙烷脱氢法以其优异的特点，今后将成为我国丙烯生产的重要途径，具有较好的发展前景。今后应该进一步完善生产工艺，致力于提高丙烷转化率并提高丙烯收率，降低生产成本，实现安全环保生产；同时积极开发新的装置设备，以降低生产成本，提高产品收率和质量，进一步提升我国丙烷脱氢制备丙烯的整体技术水平。
