基于单片机的仓库温湿度智能测控系统设计
1. 绪论
1.1 研究背景与意义

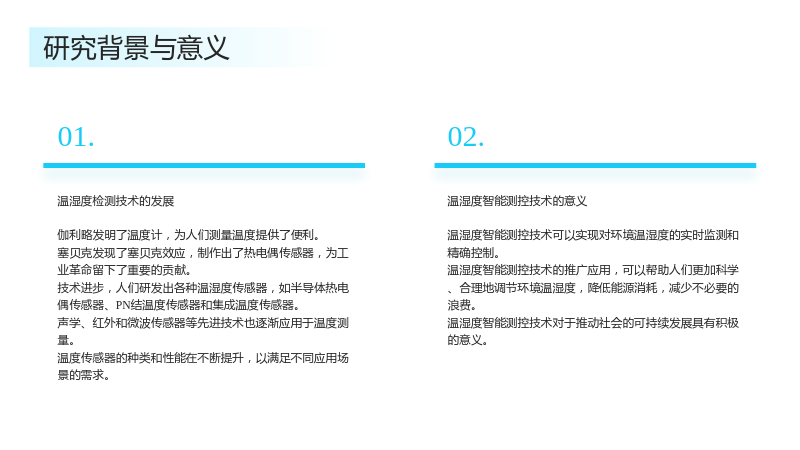

1.1.1 温湿度检测技术的发展
- 伽利略发明了温度计，为人们测量温度提供了便利。
- 塞贝克发现了塞贝克效应，制作出了热电偶传感器，为工业革命留下了重要的贡献。
- 技术进步，人们研发出各种温湿度传感器，如半导体热电偶传感器、PN结温度传感器和集成温度传感器。
- 声学、红外和微波传感器等先进技术也逐渐应用于温度测量。
- 温度传感器的种类和性能在不断提升，以满足不同应用场景的需求。
1.1.2 温湿度智能测控技术的意义
- 温湿度智能测控技术可以实现对环境温湿度的实时监测和精确控制。
- 温湿度智能测控技术的推广应用，可以帮助人们更加科学、合理地调节环境温湿度，降低能源消耗，减少不必要的浪费。
- 温湿度智能测控技术对于推动社会的可持续发展具有积极的意义。
1.2 国内外研究现状
1.2.1 国内研究现状
- 国内市场，温度和湿度传感器的技术已日趋成熟。
- 国内对于这些环境的控制主要还是依靠传统的单因子控制策略，缺乏有效的综合控制技术。
1.2.2 国外研究现状
- 国外的温湿度传感技术早已发展到一个较高水平，特别是在智能化监控系统的应用上更为先进。
- 国外研究人员通过使用传感器网络技术，成功实现了对空气温度、湿度、气流等参数的实时监测。
2. 系统的总体方案设计
2.1 总体设计思路
- 设计一个基于51单片机和DHT11传感器的温湿度监测系统。
- 传感器DHT11实现对环境温湿度参数的准确测量，单片机对数据进行分析和处理。
- 用户可通过按键自主调节温湿度上下限报警阀值。
- 当环境温湿度不在设定范围内时，LED灯和蜂鸣器发出声光报警。
- 环境温湿度值和上下限报警阀值采用LCD1602液晶显示。
2.2 系统方案设计
- 此系统的设计目标是集成温湿度的采集、信号处理、数据显示和环境预警于一体，以实现环境监控的自动化和智能化。
- 系统的核心需求是要有一个高可靠性、强处理能力且结构简单的核心处理器。
- STC89C52单片机因其稳定性高、处理速度快、成本效益好和易于编程等优点被选为本系统的核心处理单元。
- 系统的设计围绕四个主要模块展开：①温湿度传感器模块；②单片机最小系统模块；③液晶显示模块；④报警模块。
2.3 主要功能和指标
- 系统具备连续测量周围环境的温度和湿度的能力，并能够将这些数据实时显示在LCD液晶显示屏上供用户查看。
- 系统设置有预警机制：当环境温度超出用户预设的安全阈值时，系统会自动启动蜂鸣器，通过声音警报提醒用户注意。
- 系统具体的技术指标如下。 (1)工作环境：室内、仓库内、车内。 (2)温度报警：有。 (3)测温范围：0~50℃。 (4)温度测量误差：±2℃。 (5)测湿范围：20～90%RH。 (6)湿度测量误差：±5%RH。
3. 系统的硬件模块设计
3.1 硬件电路设计软件
- Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件。
- Proteus在我们学习和实践电子设计、控制系统以及与自动化密切相关的各种单片机项目中起着至关重要的作用。
- 通过Proteus中的这些工具和模拟功能，我们可以更深入地理解控制系统和传感器网络的实际工作原理，并通过仿真结果来优化我们的设计。
3.2 系统电路设计与元器件选择
3.2.1 控制模块电路设计
- STC89C52RC芯片是一款高性能的低功耗CMOS 8位微控制器，特别适合用在需要较高可靠性和灵活性的复杂电子系统中。
- 芯片的主要特性包括8K字节的闪存，这为用户提供了充足的空间来存储复杂的应用程序。
- 此外，它还配有3个16位的计时器，这些计时器不仅可以用于常规的时间测量和系统调度，还能支持更加复杂的时序控制操作。
- STC89C52RC电路如图2所示。
