奥迪A6L发动机冷却系统故障诊断与维修

1. 奥迪A6L发动机冷却系统概述

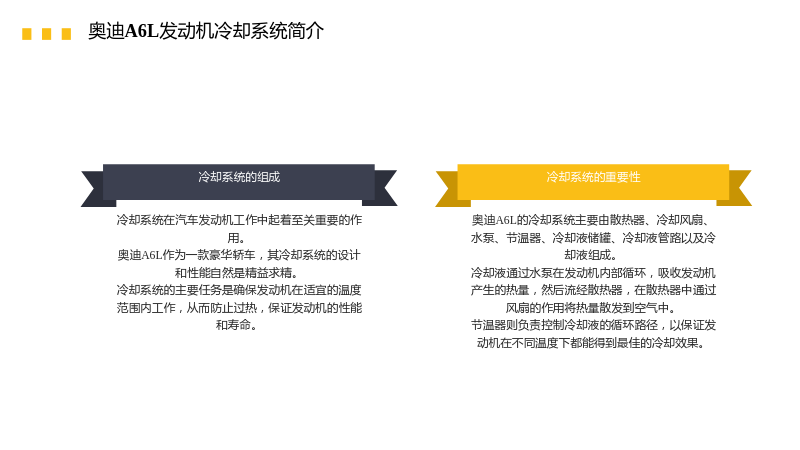

1.1 奥迪A6L发动机冷却系统简介

1.1.1 冷却系统的组成

• 奥迪A6L的冷却系统主要由散热器、冷却风扇、水泵、节温器、冷却液储罐、冷却液管路以及冷却液组成。
• 冷却液通过水泵在发动机内部循环，吸收发动机产生的热量，然后流经散热器，在散热器中通过风扇的作用将热量散发到空气中。
• 节温器则负责控制冷却液的循环路径，以保证发动机在不同温度下都能得到最佳的冷却效果。

1.1.2 冷却系统的重要性

• 冷却系统在汽车发动机工作中起着至关重要的作用。
• 奥迪A6L作为一款豪华轿车，其冷却系统的设计和性能自然是精益求精。
• 冷却系统的主要任务是确保发动机在适宜的温度范围内工作，从而防止过热，保证发动机的性能和寿命。

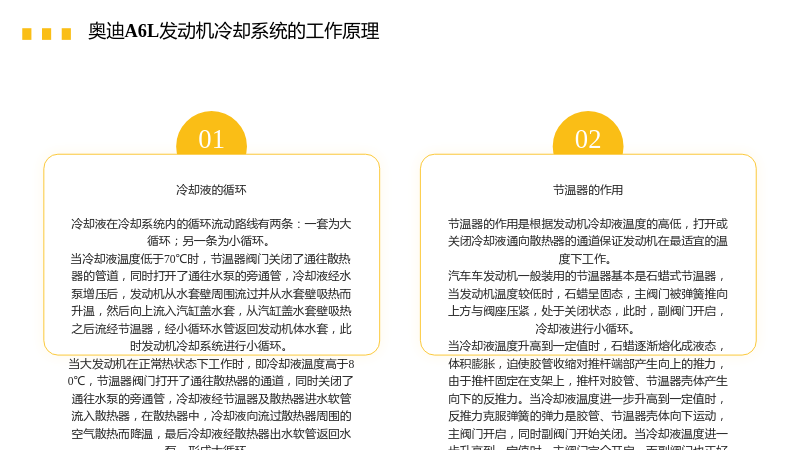

1.2 奥迪A6L发动机冷却系统的工作原理

1.2.1 冷却液的循环

• 冷却液在冷却系统内的循环流动路线有两条：一套为大循环；另一条为小循环。
• 当冷却液温度低于70℃时，节温器阀门关闭了通往散热器的管道，同时打开了通往水泵的旁通管，冷却液经水泵增压后，发动机从水套壁周围流过并从水套壁吸热而升温，然后向上流入汽缸盖水套，从汽缸盖水套壁吸热之后流经节温器，经小循环水管返回发动机体水套，此时发动机冷却系统进行小循环。
• 当大发动机在正常热状态下工作时，即冷却液温度高于80℃，节温器阀门打开了通往散热器的通道，同时关闭了通往水泵的旁通管，冷却液经节温器及散热器进水软管流入散热器，在散热器中，冷却液向流过散热器周围的空气散热而降温，最后冷却液经散热器出水软管返回水泵，形成大循环。

1.2.2 节温器的作用

• 节温器的作用是根据发动机冷却液温度的高低，打开或关闭冷却液通向散热器的通道保证发动机在最适宜的温度下工作。
• 汽车车发动机一般装用的节温器基本是石蜡式节温器，当发动机温度较低时，石蜡呈固态，主阀门被弹簧推向上方与阀座压紧，处于关闭状态，此时，副阀门开启，冷却液进行小循环。
• 当冷却液温度升高到一定值时，石蜡逐渐熔化成液态，体积膨胀，迫使胶管收缩对推杆端部产生向上的推力，由于推杆固定在支架上，推杆对胶管、节温器壳体产生向下的反推力。当冷却液温度进一步升高到一定值时，反推力克服弹簧的弹力是胶管、节温器壳体向下运动，主阀门开启，同时副阀门开始关闭。当冷却液温度进一步升高到一定值时，主阀门完全开启，而副阀门也正好关闭小循环水路，此时来自发动机水套的冷却液全部经过散热器进行大循环。

2. 奥迪A6L发动机冷却系统故障原因分析

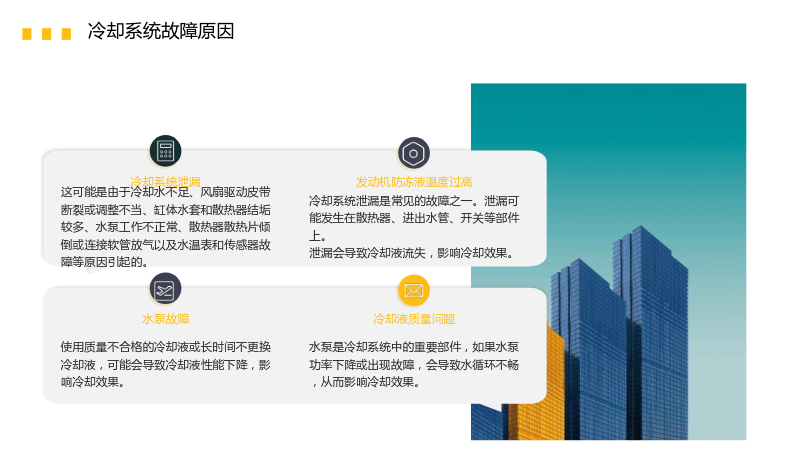

2.1 冷却系统故障原因

2.1.1 冷却系统泄漏

• 冷却系统泄漏是常见的故障之一。泄漏可能发生在散热器、进出水管、开关等部件上。
• 泄漏会导致冷却液流失，影响冷却效果。

2.1.2 发动机防冻液温度过高

• 这可能是由于冷却水不足、风扇驱动皮带断裂或调整不当、缸体水套和散热器结垢较多、水泵工作不正常、散热器散热片倾倒或连接软管放气以及水温表和传感器故障等原因引起的。

2.1.3 水泵故障

• 水泵是冷却系统中的重要部件，如果水泵功率下降或出现故障，会导致水循环不畅，从而影响冷却效果。

2.1.4 冷却液质量问题

• 使用质量不合格的冷却液或长时间不更换冷却液，可能会导致冷却液性能下降，影响冷却效果。

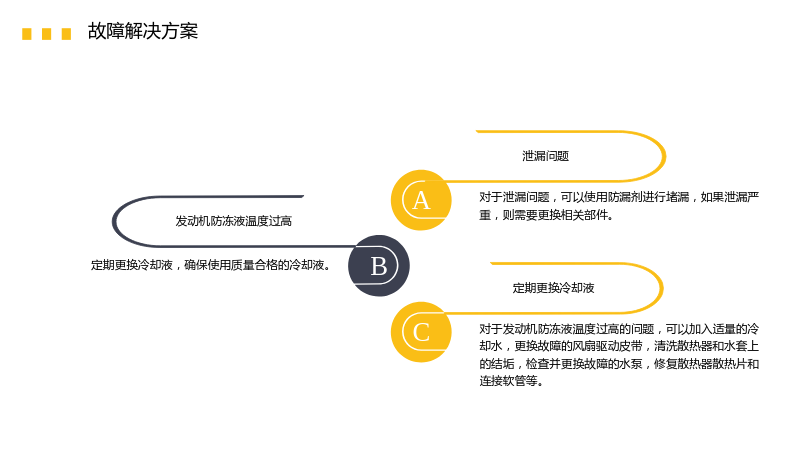

2.2 故障解决方案

2.2.1 泄漏问题

• 对于泄漏问题，可以使用防漏剂进行堵漏，如果泄漏严重，则需要更换相关部件。

2.2.2 发动机防冻液温度过高

• 对于发动机防冻液温度过高的问题，可以加入适量的冷却水，更换故障的风扇驱动皮带，清洗散热器和水套上的结垢，检查并更换故障的水泵，修复散热器散热片和连接软管等。

2.2.3 定期更换冷却液

• 定期更换冷却液，确保使用质量合格的冷却液。

3. 冷却系统故障的诊断与修复方法

3.1 冷却系统故障诊断

3.1.1 散热器及水管检查

• 首先，检查散热器是否有外部损伤、腐蚀或堵塞现象。同时，查看所有连接水管是否有裂缝、老化或松动的情况。
• 如果发现任何问题，应及时更换或修复。

3.1.2 冷却液泄漏

• 处理冷却液泄漏是常见的故障之一。如果发现冷却液减少过快或地面有冷却液痕迹，应首先检查散热器、水泵、水管接头等常见泄漏点。
• 如果发现泄漏，根据泄漏部位的不同，可以选择紧固或更换相关部件。

3.1.3 风扇传动带检查

• 风扇传动带的状况对冷却效果有很大影响。检查传动带是否老化、松动或断裂。
• 如果发现问题，应及时更换新的传动带。

3.1.4 发动机温度评估

• 通过查看仪表盘上的水温表，可以初步评估冷却系统的工作状态。
• 如果发现水温过高，可能是冷却系统出现故障。此时，需要进一步检查其他相关部件。

3.1.5 水泵工作状态检查

• 水泵是冷却系统中的重要部件，负责驱动冷却液循环。检查水泵是否有异响、漏水或功率下降等情况。
• 如果发现水泵故障，应及时更换。

3.1.6 散热器散热片检修

• 散热器散热片是冷却液散热的关键部件。检查散热片是否有堵塞、变形或损坏现象。
• 如果发现问题，可以进行清洗或修复，必要时更换新的散热器。

3.1.7 水温表及传感器校验

• 水温表和传感器是反映发动机温度的重要部件。如果水温表显示异常或传感器故障，会导致误判冷却系统的工作状态。
• 因此，需要定期对水温表和传感器进行校验，确保其准确性。

3.1.8 冷却系统清洗维护

• 为了保持冷却系统的良好工作状态，需要定期进行清洗和维护。
• 可以使用专业的清洗剂清洗散热器、水管和水泵等部件，去除积累的污垢和杂质。
• 同时，也要定期检查并更换冷却液，确保冷却系统的正常工作。

3.2 冷却系统故障修复策略

3.2.1 检查冷却液液位

• 在维修奥迪汽车冷却系统之前，首先要检查冷却液的液位。
• 确保冷却液液位在合适的范围内，既不过高也不过低。
• 如果冷却液液位过低，应及时添加适量的冷却液。

3.2.2 更换冷却液

• 冷却液的定期更换对于保持冷却系统的正常工作至关重要。
• 按照奥迪汽车的维修手册，根据车辆的使用情况和冷却液的质量，定期更换冷却液。
• 在更换冷却液时，要确保使用符合规格要求的冷却液，并彻底冲洗冷却系统内部，以去除旧冷却液和杂质。

3.2.3 检查水泵及密封件

• 水泵是冷却系统中的关键部件，负责驱动冷却液循环。
• 检查水泵的工作状态，如果发现水泵有异响、漏水或功率下降等情况，应及时更换水泵。
• 同时，还要检查水泵的密封件是否完好，如有损坏应及时更换。

3.2.4 冷却风扇检修

• 冷却风扇的作用是帮助散热器散热，保持发动机的正常工作温度。
• 检查冷却风扇的工作状态，确保其能够正常运转。
• 如果发现风扇叶片有损坏或风扇电机有问题，应及时进行修复或更换。

3.2.5 散热器清洁与维护

• 散热器是冷却系统中的核心部件，负责将发动机产生的热量散发出去。
• 定期对散热器进行清洁和维护，以确保其散热效果良好。
• 可以使用专业的散热器清洗剂，去除散热器表面的污垢和堵塞物，并保持散热器的通风性能。

3.2.6 冷却防冻液泄漏处理

• 冷却防冻液泄漏是冷却系统常见的故障之一。
• 如果发现冷却防冻液泄漏，应首先找到泄漏点，并根据具体情况进行修复。
• 常见的泄漏点包括水管接头、散热器、水泵等部件。如果泄漏严重，可能需要更换相关部件。

3.2.7 更换节温器

• 节温器是控制冷却液循环的关键部件，能够根据发动机的工作温度调节冷却液的流量。
• 如果发现节温器失效，会导致发动机过热或冷却液循环不畅。
• 在这种情况下，应及时更换节温器，以确保冷却系统的正常工作。

3.2.8 更换温度传感器

• 温度传感器用于监测发动机冷却液的温度，并将温度信号传递给车辆的控制系统。
• 如果温度传感器损坏或失效，会导致发动机温度控制不准确，影响冷却系统的正常工作。
• 在这种情况下，应及时更换温度传感器，以确保发动机温度的准确监测和控制。

4. 维修案例

4.1 维修接待员接车

• 业务接待员接取一辆2023款奥迪A6L汽车。
• 据车主反映的情况，该车在高速行驶中冷却液故障灯报警。
• 业务接待员记录车辆进厂维修相关信息。

4.2 故障分析

• 通过检查分析为散热器堵塞。
• 散热器的主要作用是散发发动机产生的热量。
• 某车主在开车途中发现发动机温度异常升高，且有明显的“烧焦”味道。
• 经检查发现散热器堵塞严重，无法正常进行散热。
• 车主及时将车停靠，并清理散热器，解决了发动机过热的问题。

4.3 故障诊断工具和诊断分析

• 发动机无法启动是一个常见的问题，可能有许多原因。
• 以下是进行诊断时可能需要用到的工具和设备：
  • 检测工具：万用表、示波器、气缸压力表、燃油压力表等，用于检测电路、油路、气缸压力等是否正常。
  • 诊断设备：发动机故障诊断仪，用于读取发动机故障码、查看相关数据流等。
  • 工具车：工具车可以存放各种检测工具和更换件，便于快速进行故障处理和维修。
  • 拆装工具：用于拆卸和安装发动机上的各种部件，如螺丝刀、扳手等。
• 故障诊断与分析：
  • 启动车辆：启动发动机。
  • 读取故障码：使用诊断仪读取发动机控制单元的故障码。
  • 原因分析：为散热器故障。
  • 综合分析：结合原因分析和故障码，初步判断是散热器出现问题。

4.4 维修工试车检测维修故障

• 试车后，冷却液故障灯无异常，本次维修完成，故障排除。

4.5 业务接待员与车主交接车辆

• 车辆维修完成，恢复车辆进厂各项记录，车主结算费用，交还车辆。
• 维修清单内容如下：
  • 本次维修车辆传感器与线路
  • 工时：4
