汽车距离传感器调研报告
1. 研发背景及意义

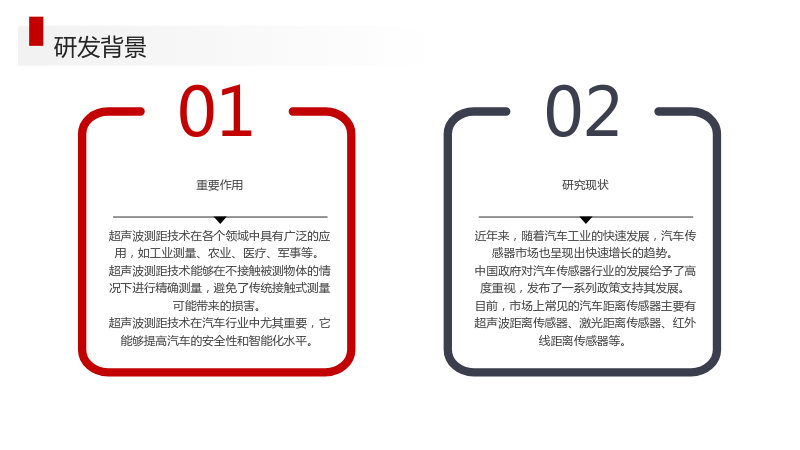

1.1 研发背景
1.1.1 重要作用
- 超声波测距技术在各个领域中具有广泛的应用，如工业测量、农业、医疗、军事等。
- 超声波测距技术能够在不接触被测物体的情况下进行精确测量，避免了传统接触式测量可能带来的损害。
- 超声波测距技术在汽车行业中尤其重要，它能够提高汽车的安全性和智能化水平。
1.1.2 研究现状
- 近年来，随着汽车工业的快速发展，汽车传感器市场也呈现出快速增长的趋势。
- 中国政府对汽车传感器行业的发展给予了高度重视，发布了一系列政策支持其发展。
- 目前，市场上常见的汽车距离传感器主要有超声波距离传感器、激光距离传感器、红外线距离传感器等。

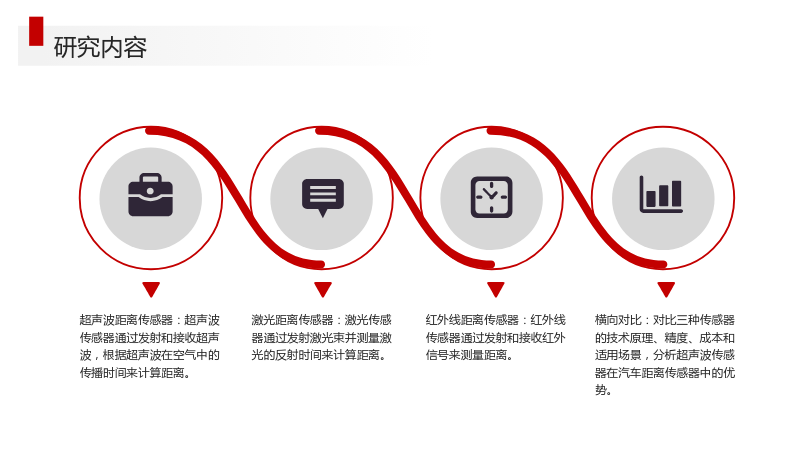

1.2 研究内容
- 超声波距离传感器：超声波传感器通过发射和接收超声波，根据超声波在空气中的传播时间来计算距离。
- 激光距离传感器：激光传感器通过发射激光束并测量激光的反射时间来计算距离。
- 红外线距离传感器：红外线传感器通过发射和接收红外信号来测量距离。
- 横向对比：对比三种传感器的技术原理、精度、成本和适用场景，分析超声波传感器在汽车距离传感器中的优势。
2. 超声波距离传感器原理及实现功能

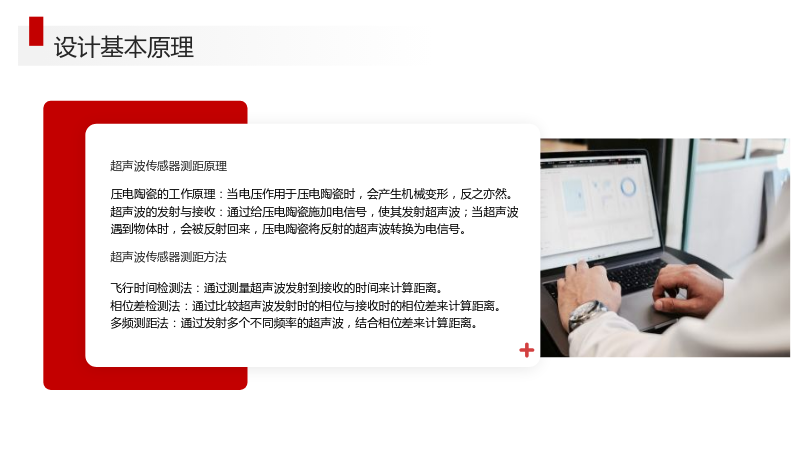

2.1 设计基本原理
2.1.1 超声波传感器测距原理
- 压电陶瓷的工作原理：当电压作用于压电陶瓷时，会产生机械变形，反之亦然。
- 超声波的发射与接收：通过给压电陶瓷施加电信号，使其发射超声波；当超声波遇到物体时，会被反射回来，压电陶瓷将反射的超声波转换为电信号。
2.1.2 超声波传感器测距方法
- 飞行时间检测法：通过测量超声波发射到接收的时间来计算距离。
- 相位差检测法：通过比较超声波发射时的相位与接收时的相位差来计算距离。
- 多频测距法：通过发射多个不同频率的超声波，结合相位差来计算距离。

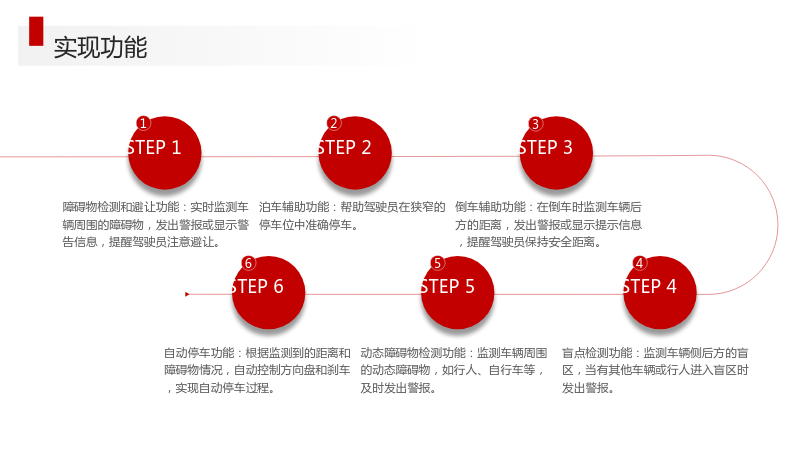

2.2 实现功能
- 障碍物检测和避让功能：实时监测车辆周围的障碍物，发出警报或显示警告信息，提醒驾驶员注意避让。
- 泊车辅助功能：帮助驾驶员在狭窄的停车位中准确停车。
- 倒车辅助功能：在倒车时监测车辆后方的距离，发出警报或显示提示信息，提醒驾驶员保持安全距离。
- 盲点检测功能：监测车辆侧后方的盲区，当有其他车辆或行人进入盲区时发出警报。
- 动态障碍物检测功能：监测车辆周围的动态障碍物，如行人、自行车等，及时发出警报。
- 自动停车功能：根据监测到的距离和障碍物情况，自动控制方向盘和刹车，实现自动停车过程。
3. 实物介绍

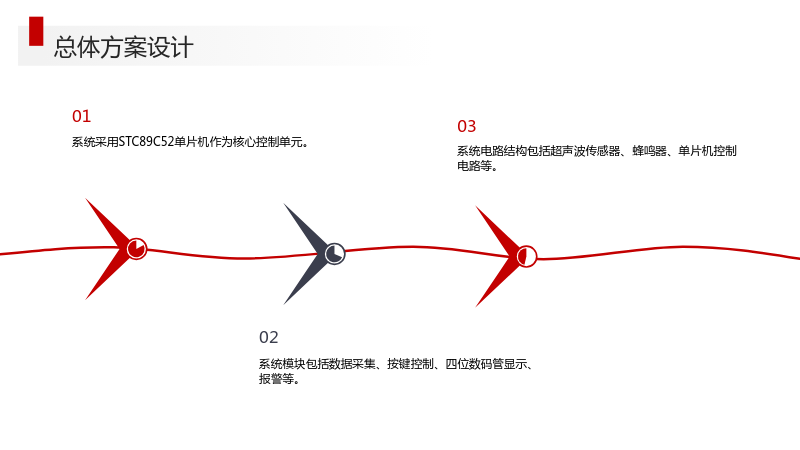

3.1 总体方案设计
- 系统采用STC89C52单片机作为核心控制单元。
- 系统模块包括数据采集、按键控制、四位数码管显示、报警等。
- 系统电路结构包括超声波传感器、蜂鸣器、单片机控制电路等。

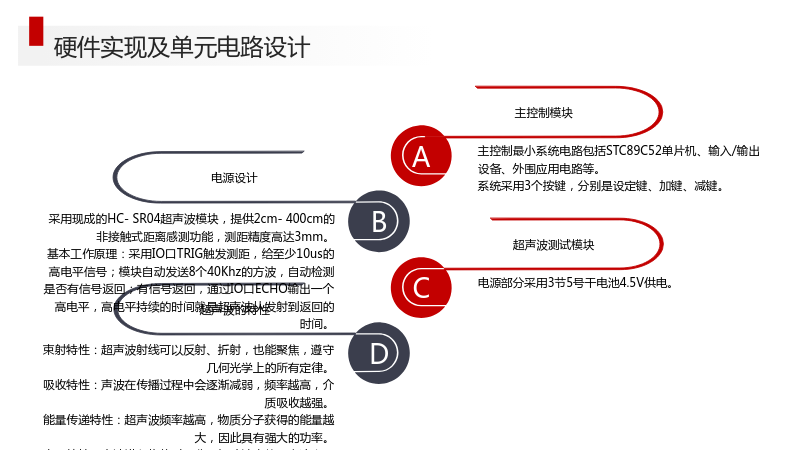

3.2 硬件实现及单元电路设计
3.2.1 主控制模块
- 主控制最小系统电路包括STC89C52单片机、输入/输出设备、外围应用电路等。
- 系统采用3个按键，分别是设定键、加键、减键。
3.2.2 电源设计
- 电源部分采用3节5号干电池4.5V供电。
3.2.3 超声波测试模块
- 采用现成的HC-SR04超声波模块，提供2cm-400cm的非接触式距离感测功能，测距精度高达3mm。
- 基本工作原理：采用IO口TRIG触发测距，给至少10us的高电平信号；模块自动发送8个40Khz的方波，自动检测是否有信号返回；有信号返回，通过IO口ECHO输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。
3.2.4 超声波的特性
- 束射特性：超声波射线可以反射、折射，也能聚焦，遵守几何光学上的所有定律。
- 吸收特性：声波在传播过程中会逐渐减弱，频率越高，介质吸收越强。
- 能量传递特性：超声波频率越高，物质分子获得的能量越大，因此具有强大的功率。
- 声压特性：声波进入物体时，分子振动速度的平方决定了分子振动所获得的能量。
4. 超声波距离传感器的应用前景

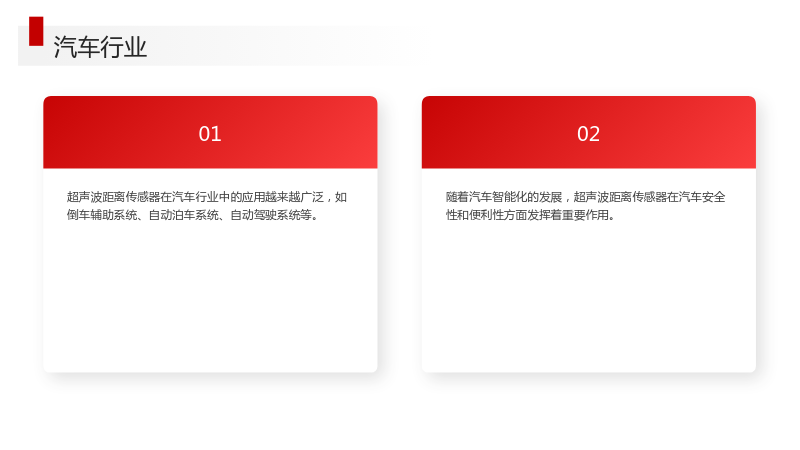

4.1 汽车行业
- 超声波距离传感器在汽车行业中的应用越来越广泛，如倒车辅助系统、自动泊车系统、自动驾驶系统等。
- 随着汽车智能化的发展，超声波距离传感器在汽车安全性和便利性方面发挥着重要作用。

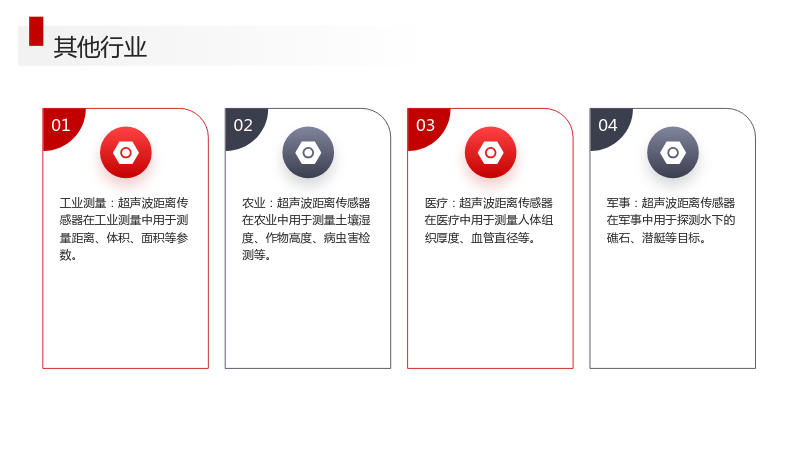

4.2 其他行业
- 工业测量：超声波距离传感器在工业测量中用于测量距离、体积、面积等参数。
- 农业：超声波距离传感器在农业中用于测量土壤湿度、作物高度、病虫害检测等。
- 医疗：超声波距离传感器在医疗中用于测量人体组织厚度、血管直径等。
- 军事：超声波距离传感器在军事中用于探测水下的礁石、潜艇等目标。
5. 结论

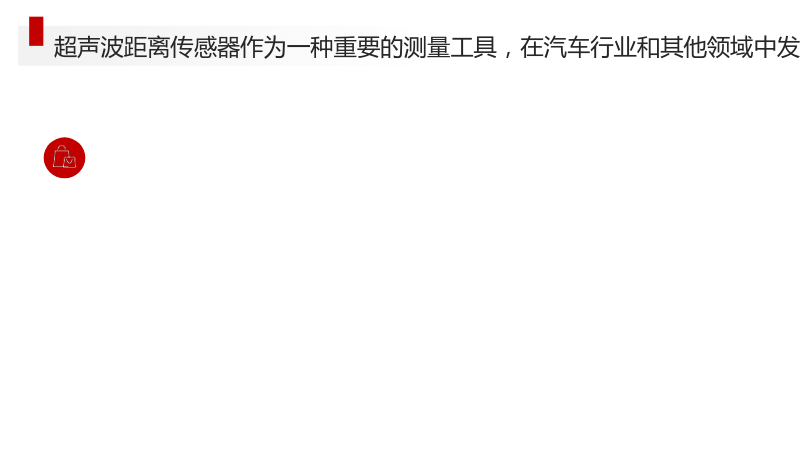

超声波距离传感器作为一种重要的测量工具，在汽车行业和其他领域中发挥着越来越重要的作用。其高精度、高稳定性、低成本的特点使其成为理想的距离测量解决方案。随着技术的不断进步和应用场景的不断拓展，超声波距离传感器在未来将有着更加广泛的应用前景。
