电动汽车控制器样机装配通用支撑工装设计

1. 研究背景与意义

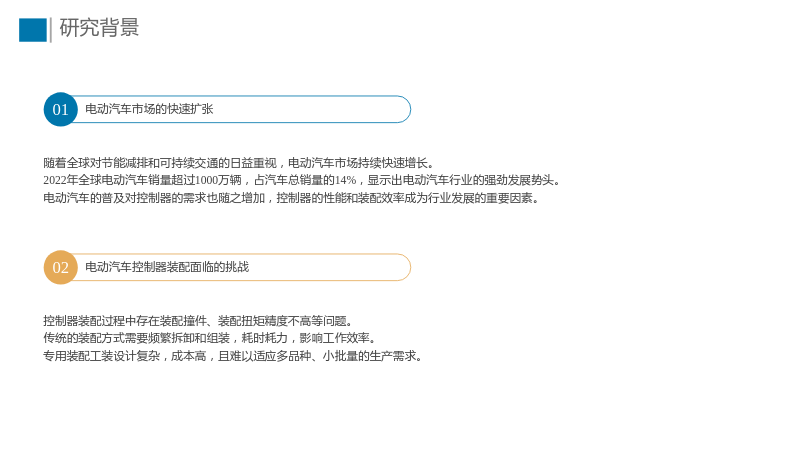

1.1 研究背景

1.1.1 电动汽车市场的快速扩张

• 随着全球对节能减排和可持续交通的日益重视，电动汽车市场持续快速增长。
• 2022年全球电动汽车销量超过1000万辆，占汽车总销量的14%，显示出电动汽车行业的强劲发展势头。
• 电动汽车的普及对控制器的需求也随之增加，控制器的性能和装配效率成为行业发展的重要因素。

1.1.2 电动汽车控制器装配面临的挑战

• 控制器装配过程中存在装配撞件、装配扭矩精度不高等问题。
• 传统的装配方式需要频繁拆卸和组装，耗时耗力，影响工作效率。
• 专用装配工装设计复杂，成本高，且难以适应多品种、小批量的生产需求。

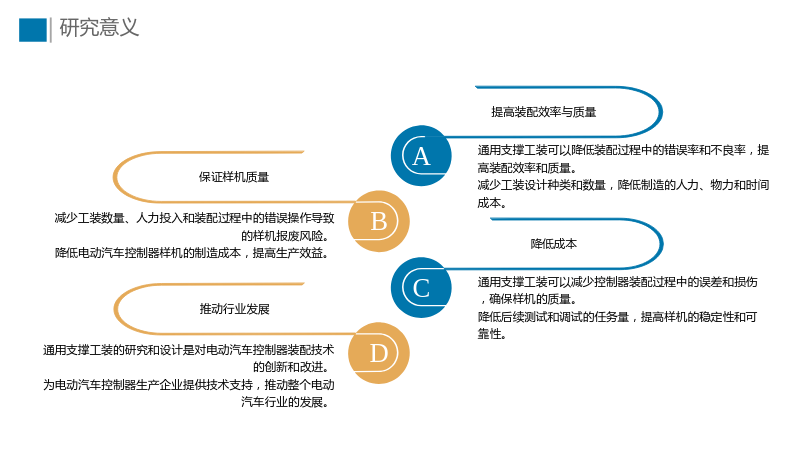

1.2 研究意义

1.2.1 提高装配效率与质量

• 通用支撑工装可以降低装配过程中的错误率和不良率，提高装配效率和质量。
• 减少工装设计种类和数量，降低制造的人力、物力和时间成本。

1.2.2 保证样机质量

• 通用支撑工装可以减少控制器装配过程中的误差和损伤，确保样机的质量。
• 降低后续测试和调试的任务量，提高样机的稳定性和可靠性。

1.2.3 降低成本

• 减少工装数量、人力投入和装配过程中的错误操作导致的样机报废风险。
• 降低电动汽车控制器样机的制造成本，提高生产效益。

1.2.4 推动行业发展

• 通用支撑工装的研究和设计是对电动汽车控制器装配技术的创新和改进。
• 为电动汽车控制器生产企业提供技术支持，推动整个电动汽车行业的发展。

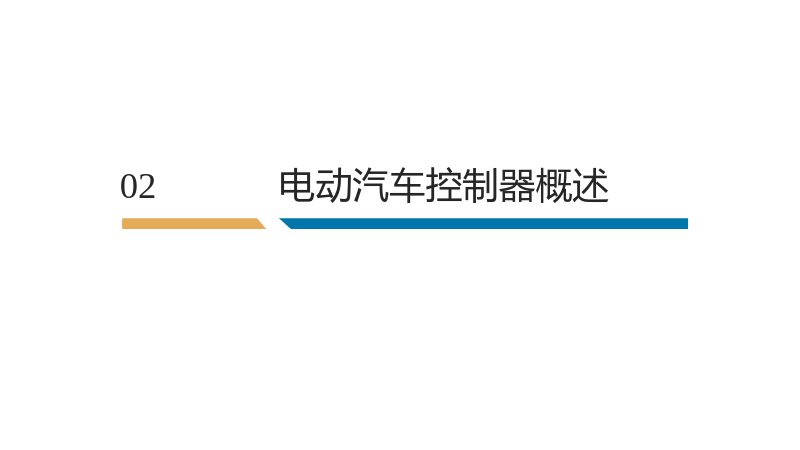

2. 电动汽车控制器概述

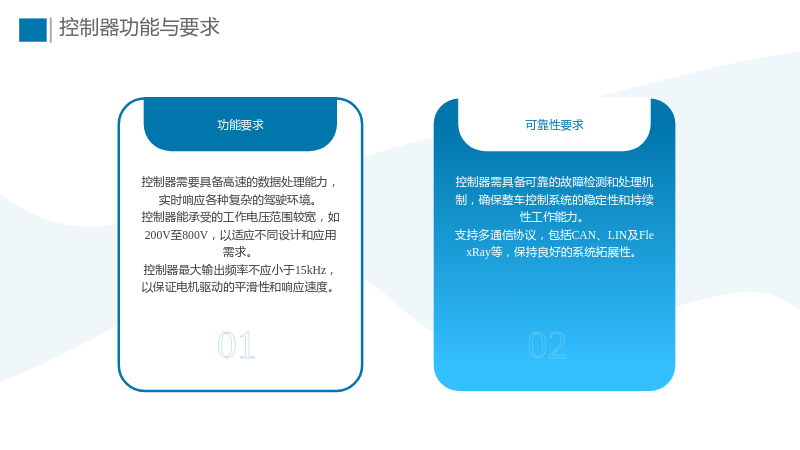

2.1 控制器功能与要求

2.1.1 功能要求

• 控制器需要具备高速的数据处理能力，实时响应各种复杂的驾驶环境。
• 控制器能承受的工作电压范围较宽，如200V至800V，以适应不同设计和应用需求。
• 控制器最大输出频率不应小于15kHz，以保证电机驱动的平滑性和响应速度。

2.1.2 可靠性要求

• 控制器需具备可靠的故障检测和处理机制，确保整车控制系统的稳定性和持续性工作能力。
• 支持多通信协议，包括CAN、LIN及FlexRay等，保持良好的系统拓展性。

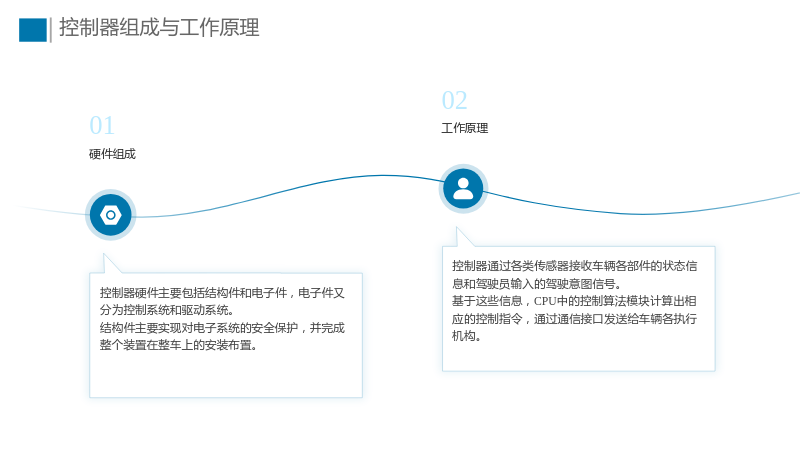

2.2 控制器组成与工作原理

2.2.1 硬件组成

• 控制器硬件主要包括结构件和电子件，电子件又分为控制系统和驱动系统。
• 结构件主要实现对电子系统的安全保护，并完成整个装置在整车上的安装布置。

2.2.2 工作原理

• 控制器通过各类传感器接收车辆各部件的状态信息和驾驶员输入的驾驶意图信号。
• 基于这些信息，CPU中的控制算法模块计算出相应的控制指令，通过通信接口发送给车辆各执行机构。

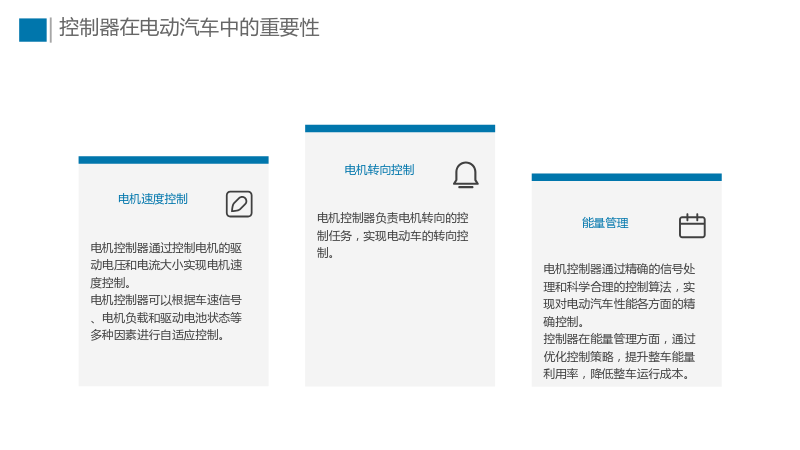

2.3 控制器在电动汽车中的重要性

2.3.1 电机速度控制

• 电机控制器通过控制电机的驱动电压和电流大小实现电机速度控制。
• 电机控制器可以根据车速信号、电机负载和驱动电池状态等多种因素进行自适应控制。

2.3.2 电机转向控制

• 电机控制器负责电机转向的控制任务，实现电动车的转向控制。

2.3.3 能量管理

• 电机控制器通过精确的信号处理和科学合理的控制算法，实现对电动汽车性能各方面的精确控制。
• 控制器在能量管理方面，通过优化控制策略，提升整车能量利用率，降低整车运行成本。

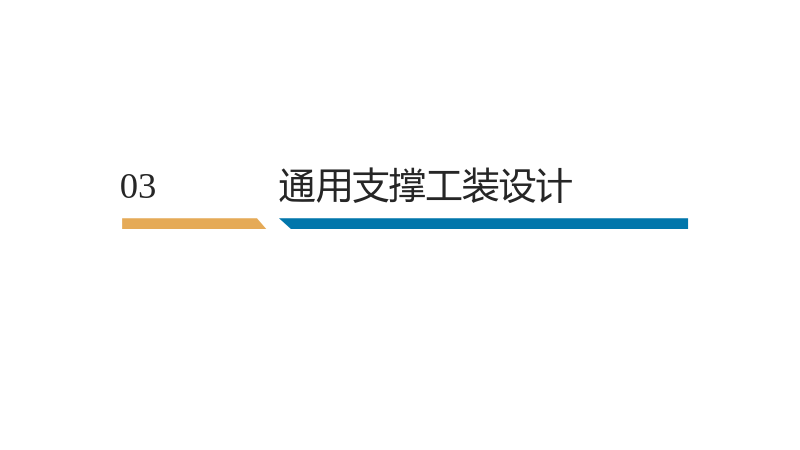

3. 通用支撑工装设计

3.1 工装设计原则

3.1.1 通用性

• 通用支撑工装需要适应不同型号控制器样机的装配需求。
• 通过可调节模块化设计，实现对不同控制器样机的支持。

3.1.2 可靠性

• 通用支撑工装需要保证装配过程中的稳定性和准确性。
• 通过优化结构设计和材料选择，提高工装的耐用性和可靠性。

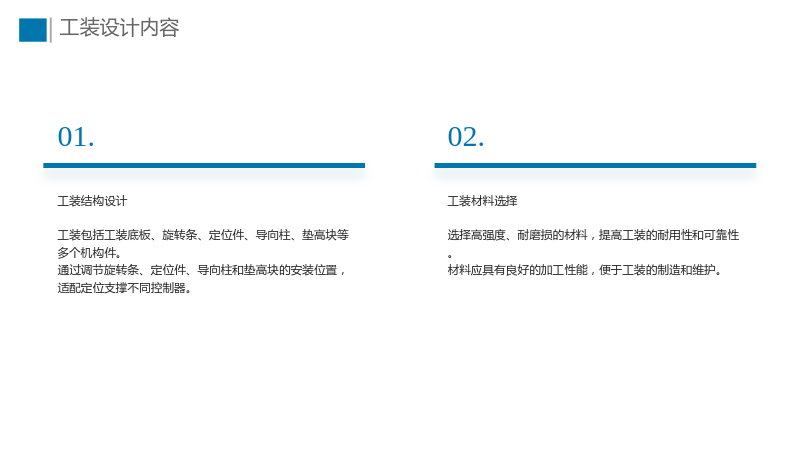

3.2 工装设计内容

3.2.1 工装结构设计

• 工装包括工装底板、旋转条、定位件、导向柱、垫高块等多个机构件。
• 通过调节旋转条、定位件、导向柱和垫高块的安装位置，适配定位支撑不同控制器。

3.2.2 工装材料选择

• 选择高强度、耐磨损的材料，提高工装的耐用性和可靠性。
• 材料应具有良好的加工性能，便于工装的制造和维护。

3.3 工装设计过程

3.3.1 需求分析

• 分析电动汽车控制器样机装配过程中的组装、定位、支撑和调整等关键技术环节。
• 明确样机装配工装的基本要求和功能指标。

3.3.2 设计方案制定

• 引入可调节模块化设计理念，开发出一套既可以适应不同型号控制器样机的通用性装配工装。
• 利用计算机辅助工程(CROE)三维建模技术，结合产品数模建模和模拟装配等手段，设计通用支撑工装。

3.3.3 工装验证

• 通过实验验证通用支撑工装的合理性和实用性。
• 评估工装在装配过程中的效果，如避免装配撞件、提高装配扭矩精度、防止产品装配旋转等。

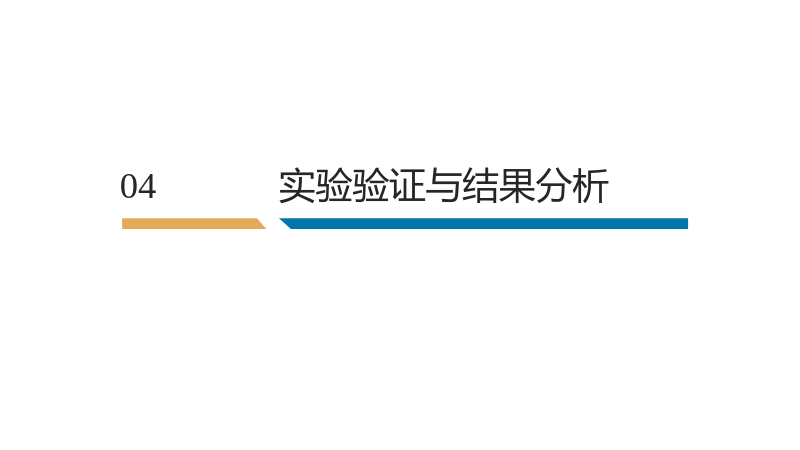

4. 实验验证与结果分析

4.1 实验方案设计

4.1.1 实验目的

• 验证通用支撑工装在电动汽车控制器样机装配过程中的效果。
• 评估工装在实际应用中的可行性和可靠性。

4.1.2 实验设备与材料

• 电动汽车控制器样机
• 通用支撑工装
• 装配工具与设备

4.1.3 实验步骤

• 准备电动汽车控制器样机和通用支撑工装。
• 按照装配工艺流程进行装配实验。
• 记录装配过程中的数据，如装配时间、装配质量等。
• 分析实验结果，评估工装的性能和效果。

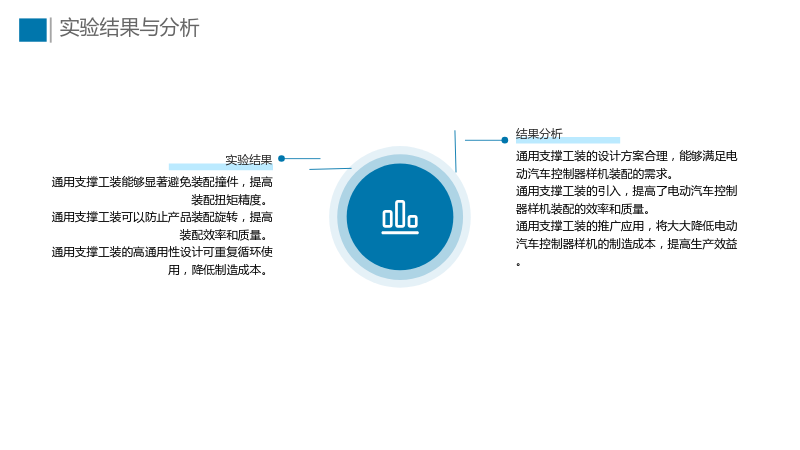

4.2 实验结果与分析

4.2.1 实验结果

• 通用支撑工装能够显著避免装配撞件，提高装配扭矩精度。
• 通用支撑工装可以防止产品装配旋转，提高装配效率和质量。
• 通用支撑工装的高通用性设计可重复循环使用，降低制造成本。

4.2.2 结果分析

• 通用支撑工装的设计方案合理，能够满足电动汽车控制器样机装配的需求。
• 通用支撑工装的引入，提高了电动汽车控制器样机装配的效率和质量。
• 通用支撑工装的推广应用，将大大降低电动汽车控制器样机的制造成本，提高生产效益。

5. 总结与展望

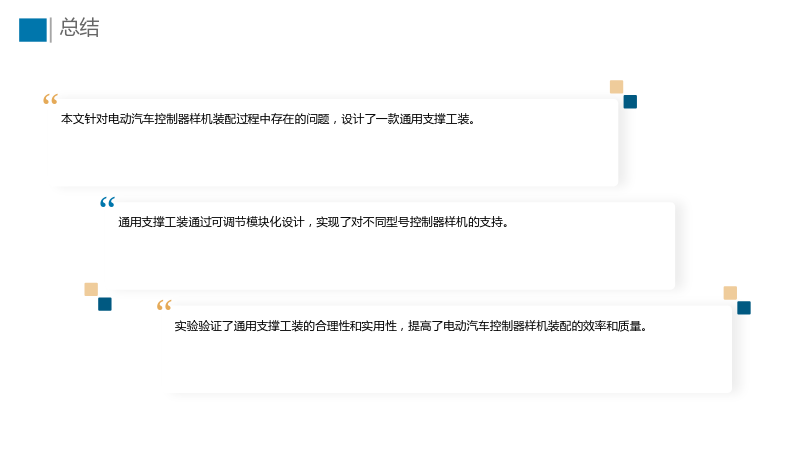

5.1 总结

• 本文针对电动汽车控制器样机装配过程中存在的问题，设计了一款通用支撑工装。
• 通用支撑工装通过可调节模块化设计，实现了对不同型号控制器样机的支持。
• 实验验证了通用支撑工装的合理性和实用性，提高了电动汽车控制器样机装配的效率和质量。

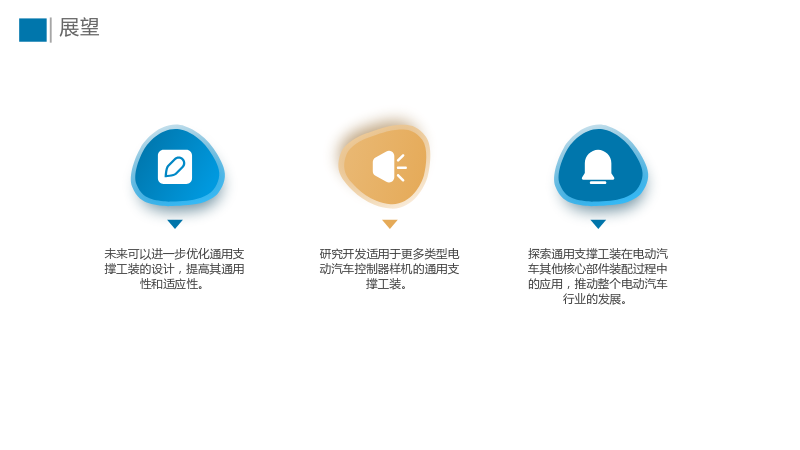

5.2 展望

• 未来可以进一步优化通用支撑工装的设计，提高其通用性和适应性。
• 研究开发适用于更多类型电动汽车控制器样机的通用支撑工装。
• 探索通用支撑工装在电动汽车其他核心部件装配过程中的应用，推动整个电动汽车行业的发展。
