电动汽车控制器样机装配通用支撑工装设计

1. 研究背景与意义

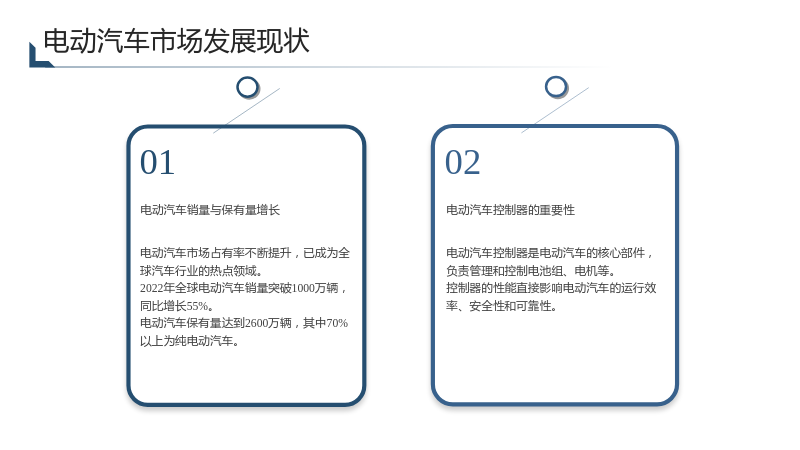

1.1 电动汽车市场发展现状

1.1.1 电动汽车销量与保有量增长

• 电动汽车市场占有率不断提升，已成为全球汽车行业的热点领域。
• 2022年全球电动汽车销量突破1000万辆，同比增长55%。
• 电动汽车保有量达到2600万辆，其中70%以上为纯电动汽车。

1.1.2 电动汽车控制器的重要性

• 电动汽车控制器是电动汽车的核心部件，负责管理和控制电池组、电机等。
• 控制器的性能直接影响电动汽车的运行效率、安全性和可靠性。

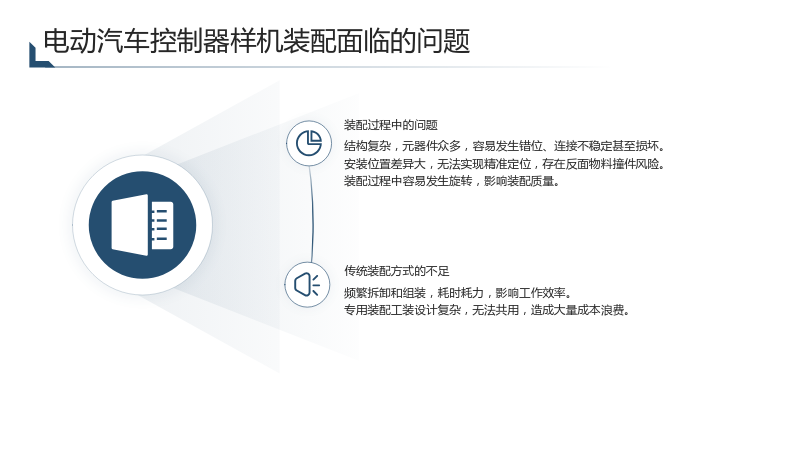

1.2 电动汽车控制器样机装配面临的问题

1.2.1 装配过程中的问题

• 结构复杂，元器件众多，容易发生错位、连接不稳定甚至损坏。
• 安装位置差异大，无法实现精准定位，存在反面物料撞件风险。
• 装配过程中容易发生旋转，影响装配质量。

1.2.2 传统装配方式的不足

• 频繁拆卸和组装，耗时耗力，影响工作效率。
• 专用装配工装设计复杂，无法共用，造成大量成本浪费。

1.3 通用支撑工装设计的重要性

• 提高装配效率，降低错误率和不良率。
• 保证样机质量，降低测试和调试任务量。
• 降低成本，提高生产效益。
• 推动行业发展，解决产业化难题。

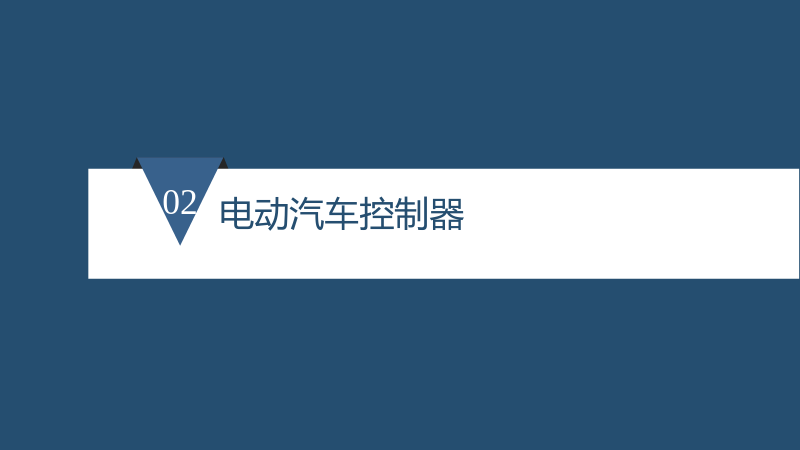

2. 电动汽车控制器

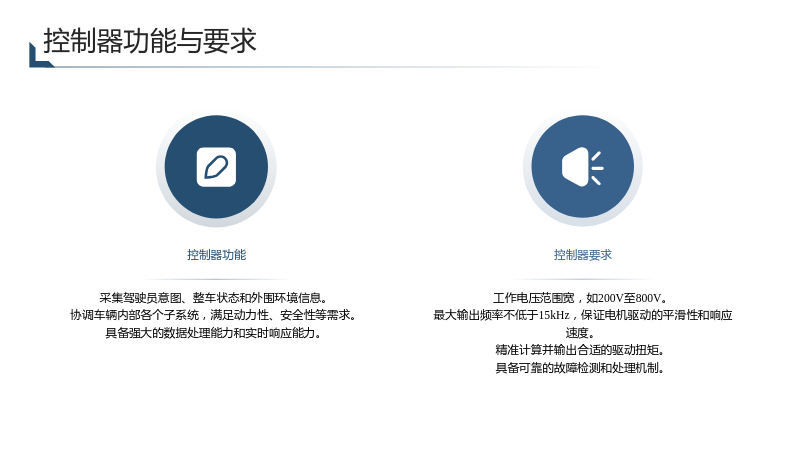

2.1 控制器功能与要求

2.1.1 控制器功能

• 采集驾驶员意图、整车状态和外围环境信息。
• 协调车辆内部各个子系统，满足动力性、安全性等需求。
• 具备强大的数据处理能力和实时响应能力。

2.1.2 控制器要求

• 工作电压范围宽，如200V至800V。
• 最大输出频率不低于15kHz，保证电机驱动的平滑性和响应速度。
• 精准计算并输出合适的驱动扭矩。
• 具备可靠的故障检测和处理机制。

2.2 控制器组成与工作原理

2.2.1 控制器组成

• 结构件：实现对电子系统的安全保护，完成装置在整车上的安装布置。
• 电子件：控制系统、驱动系统，兼任信号传输功能。

2.2.2 控制器工作原理

• 接收各类传感器信号，如加速度计、转速传感器、温度传感器等。
• 模数转换后，CPU读取并处理信号。
• 基于信息，CPU计算出控制指令，通过通信接口发送给执行机构。
• 实现对电动汽车性能各方面的精确控制。

2.3 控制器在电动汽车中的重要性

2.3.1 电机速度控制

• 通过控制电机的驱动电压和电流实现电机转速调节。
• 根据车速信号、电机负载和电池状态自适应控制电机速度。

2.3.2 电机转向控制

• 电动机控制器负责电机转向控制任务。
• 根据车速信号和转向角度信号控制电机转向。

3. 控制器样机装配通用支撑工装设计

3.1 工装设计原则

3.1.1 通用性

• 设计应适用于不同型号的控制器样机。
• 提高工装的适应性和灵活性。

3.1.2 可靠性

• 确保工装的稳定性和耐用性。
• 减少故障率和维修成本。

3.1.3 低成本

• 降低工装的设计、制造和维护成本。
• 提高生产效益和竞争力。

3.2 工装设计方案

3.2.1 工装结构设计

• 工装底板、旋转条、定位件、导向柱、垫高块等机构件。
• 各机构件可调节安装位置，适配不同控制器。

3.2.2 工装功能设计

• 避免装配撞件，提高装配扭矩精度。
• 防止产品装配旋转，提高装配效率和质量。
• 重复循环使用，降低成本。

3.3 工装设计过程

3.3.1 需求分析

• 分析控制器样机装配过程中的组装、定位、支撑和调整等关键环节。
• 明确工装的基本要求和功能指标。

3.3.2 方案制定

• 引入可调节模块化设计理念。
• 结合计算机辅助工程(CAE)三维建模技术，进行产品数模建模和模拟装配。

3.3.3 工装验证

• 进行工装装配实验，验证工装设计的合理性和实用性。
• 收集实验数据，分析工装效果，提出改进措施。

3.4 工装应用前景

• 提高电动汽车控制器样机装配效率和质量。
• 降低生产成本，提高生产效益。
• 推动电动汽车行业的发展。

4. 总结与展望

4.1 总结

• 设计通用支撑工装对电动汽车控制器样机装配具有重要意义。
• 工装设计应兼顾通用性、可靠性和低成本。
• 工装设计过程应包括需求分析、方案制定和工装验证。

4.2 展望

• 进一步优化工装设计，提高其适应性和灵活性。
• 研究更多先进技术，如自动化装配、智能化检测等，提升工装性能。
• 推广通用支撑工装在电动汽车控制器的生产中的应用，推动行业进步。
