超声波脉冲回波技术在水文学及水资源管理中的应用

1. 超声波脉冲回波技术概述

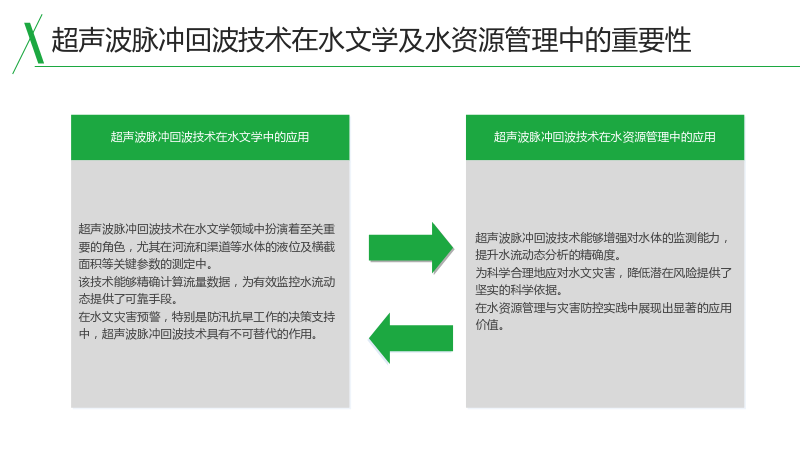

1.1 超声波脉冲回波技术在水文学及水资源管理中的重要性

1.1.1 超声波脉冲回波技术在水文学中的应用

• 超声波脉冲回波技术在水文学领域中扮演着至关重要的角色，尤其在河流和渠道等水体的液位及横截面积等关键参数的测定中。
• 该技术能够精确计算流量数据，为有效监控水流动态提供了可靠手段。
• 在水文灾害预警，特别是防汛抗旱工作的决策支持中，超声波脉冲回波技术具有不可替代的作用。

1.1.2 超声波脉冲回波技术在水资源管理中的应用

• 超声波脉冲回波技术能够增强对水体的监测能力，提升水流动态分析的精确度。
• 为科学合理地应对水文灾害，降低潜在风险提供了坚实的科学依据。
• 在水资源管理与灾害防控实践中展现出显著的应用价值。

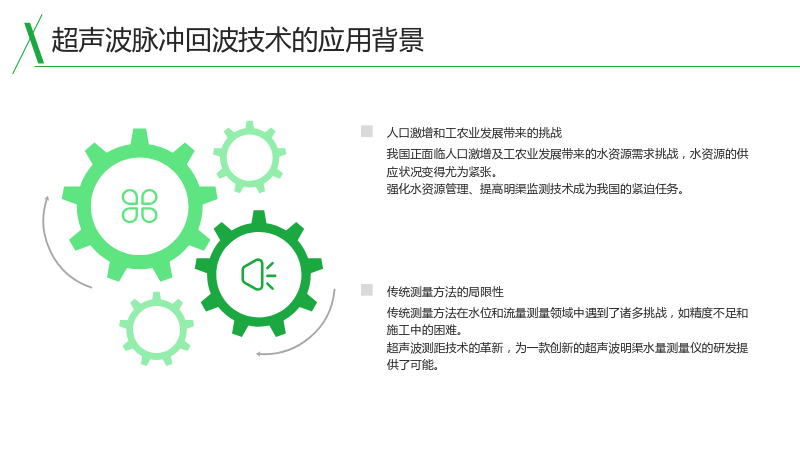

1.2 超声波脉冲回波技术的应用背景

1.2.1 人口激增和工农业发展带来的挑战

• 我国正面临人口激增及工农业发展带来的水资源需求挑战，水资源的供应状况变得尤为紧张。
• 强化水资源管理、提高明渠监测技术成为我国的紧迫任务。

1.2.2 传统测量方法的局限性

• 传统测量方法在水位和流量测量领域中遇到了诸多挑战，如精度不足和施工中的困难。
• 超声波测距技术的革新，为一款创新的超声波明渠水量测量仪的研发提供了可能。

2. 超声波脉冲回波技术的原理

2.1 超声波脉冲回波法的原理

2.1.1 超声波脉冲回波法的技术原理

• 超声波脉冲回波法是依据超声波在与液体表面接触时出现脉冲反射的原理来对水位高度进行测量。
• 超声波在水中传播时，随着传播距离的增大，传播速度会逐渐减小。
• 通过计算发射和接收超声波的时间差，可以得出超声波探头到水体表面之间的距离。

2.1.2 超声波脉冲回波法的优势

• 超声波脉冲回波法不仅具有不需要与液体直接接触的显著优点且能准确测量水渠水量及流量的特点。
• 可以对水位高度进行直接的测量，降低因水体杂质而导致测量不准确的影响。
• 测量精度和可靠度更高，操作也相当得便捷。

2.2 超声波脉冲回波法的系统设计方案

2.2.1 系统设计目标

• 显示目前水位、温度以及流速。
• 及时给予声速温度补偿。
• 测量精度+5%。
• 有报警系统。
• 用LCD实时显示测量数据及单位。

2.2.2 系统设计方案的比较

• 双差压法液位测量法虽能锁定水位，但无法测量流速。
• 电容式传感器法依靠液体位变化导致的电极覆盖面积变动来测量水位，但受容器材质和液体属性的影响。
• 超声波脉冲回波法在测定水位的同时，还能依据水位-流量关系计算出流量。

2.2.3 系统设计方案的确定

• 超声波脉冲回波法可以减少由于流体杂质对超声波声速的影响而导致的不准确测量的问题。
• 测量精度和可靠度更高，操作也相当得便捷。
• 性价比明显高于其他方法。

3. 脉冲回波法的硬件电路设计

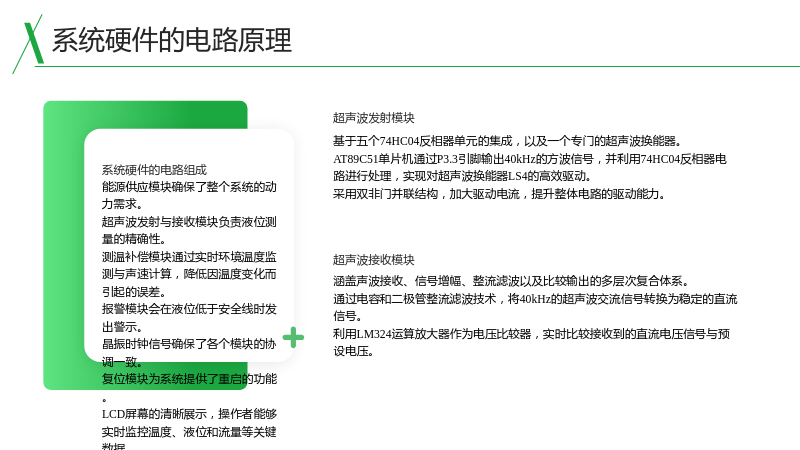

3.1 系统硬件的电路原理

3.1.1 系统硬件的电路组成

• 能源供应模块确保了整个系统的动力需求。
• 超声波发射与接收模块负责液位测量的精确性。
• 测温补偿模块通过实时环境温度监测与声速计算，降低因温度变化而引起的误差。
• 报警模块会在液位低于安全线时发出警示。
• 晶振时钟信号确保了各个模块的协调一致。
• 复位模块为系统提供了重启的功能。
• LCD屏幕的清晰展示，操作者能够实时监控温度、液位和流量等关键数据。

3.1.2 超声波发射模块

• 基于五个74HC04反相器单元的集成，以及一个专门的超声波换能器。
• AT89C51单片机通过P3.3引脚输出40kHz的方波信号，并利用74HC04反相器电路进行处理，实现对超声波换能器LS4的高效驱动。
• 采用双非门并联结构，加大驱动电流，提升整体电路的驱动能力。

3.1.3 超声波接收模块

• 涵盖声波接收、信号增幅、整流滤波以及比较输出的多层次复合体系。
• 通过电容和二极管整流滤波技术，将40kHz的超声波交流信号转换为稳定的直流信号。
• 利用LM324运算放大器作为电压比较器，实时比较接收到的直流电压信号与预设电压。

4. 系统的软件设计及仿真

4.1 单片机 I/O 端口分配

4.1.1 单片机 I/O 端口的作用

• 负责控制和协调各个模块的工作。
• 实现数据的采集和处理。
• 实现人机交互功能。

4.2 系统流程图的设计

4.2.1 系统流程图的主要内容

• 系统启动和初始化。
• 数据采集和处理。
• 结果显示和报警。
• 系统重启和关闭。

4.3 各模块设计

4.3.1 各模块的功能和特点

• 发射模块：产生超声波信号。
• 接收模块：接收并处理超声波信号。
• 温度补偿模块：实时监测环境温度，进行声速计算。
• 报警模块：液位低于安全线时发出警示。
• 显示模块：实时显示温度、液位和流量等关键数据。

4.4 总体仿真

4.4.1 仿真的目的和意义

• 验证系统设计的合理性和可行性。
• 提前发现和解决系统设计中的问题。
• 优化系统设计和提高系统性能。

4.5 液位仿真显示

4.5.1 液位仿真显示的主要内容

• 实时显示水位高度。
• 显示水位高度的变化趋势。
• 显示水位高度的统计数据。

5. 整机装配

5.1 整机装配模型图

5.1.1 整机装配模型图的主要内容

• 显示超声波脉冲回波法系统的整体结构。
• 展示各个模块的布局和连接方式。
• 展示系统与外部环境的接口和连接方式。

5.2 明渠水量测量仪的使用方法及注意事项

5.2.1 使用方法

• 安装和调试超声波脉冲回波法系统。
• 启动系统并设置参数。
• 实时监控水位、温度和流量等数据。
• 及时处理异常情况。

5.2.2 注意事项

• 确保系统的稳定运行和准确性。
• 定期对系统进行维护和检查。
• 避免系统受到外界环境的干扰和损害。

6. 总结

6.1 研究背景和意义

• 我国正面临人口激增及工农业发展带来的水资源需求挑战，水资源的供应状况变得尤为紧张。
• 强化水资源管理、提高明渠监测技术成为我国的紧迫任务。

6.2 研究内容和成果

• 介绍了超声波脉冲回波技术在水文学及水资源管理中的应用。
• 分析了超声波脉冲回波法的原理和系统设计方案。
• 设计了脉冲回波法的硬件电路。
• 实现了系统的软件设计及仿真。
• 展示了整机装配和使用方法。

6.3 研究价值和展望

• 超声波脉冲回波技术在水文学及水资源管理中具有重要的应用价值。
• 该技术能够提高水资源的利用效率和安全性。
• 未来可以进一步研究和改进超声波脉冲回波技术，提高其精度和可靠性。

致谢

参考文献

附录
