智能交通信号控制方法研究

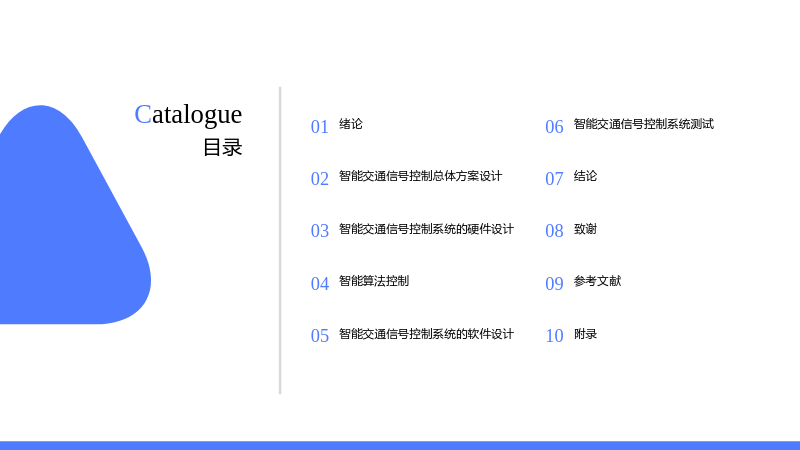

1. 绪论

1.1 研究背景

1.1.1 城市交通拥堵问题

  • 随着城市化进程的加快,城市交通拥堵问题日益严重,成为城市管理的重要挑战之一。
  • 传统的交通信号控制方法难以适应城市交通系统日益变化和复杂多样的交叉口布局。

1.1.2 智能交通信号控制的优势

  • 智能交通信号控制方法通过引入先进的传感器技术、机器学习和自适应控制策略,提高交通管理的智能化水平。
  • 智能交通信号控制能够实时感知和收集交通数据,动态调整信号配时,最大化提升交叉口通行效率。

1.2 研究目的

  • 提升交通效率:通过智能交通信号控制系统实现交通效率的提升和拥堵程度的降低。
  • 增强道路安全性:智能交通信号控制可以更有效地应对紧急情况,减少交通事故的发生。
  • 节能减排:智能交通信号控制方法可以减少车辆在路口的等待时间,降低油耗和排放。
  • 提升城市交通管理效率:智能交通信号控制系统能够提供更全面、实时的交通信息,有助于城市交通管理部门更好地规划和管理城市交通。
  • 适应未来交通发展:随着城市化进程的加速和科技的不断发展,未来的交通系统将越来越复杂。因此,研究智能交通信号控制方法是为了适应未来交通发展的需要,以及提高城市的可持续发展能力。

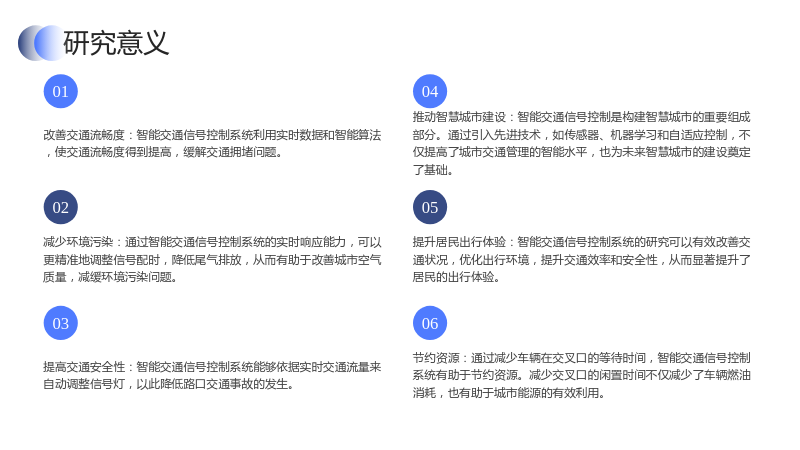

1.3 研究意义

  • 改善交通流畅度:智能交通信号控制系统利用实时数据和智能算法,使交通流畅度得到提高,缓解交通拥堵问题。
  • 减少环境污染:通过智能交通信号控制系统的实时响应能力,可以更精准地调整信号配时,降低尾气排放,从而有助于改善城市空气质量,减缓环境污染问题。
  • 提高交通安全性:智能交通信号控制系统能够依据实时交通流量来自动调整信号灯,以此降低路口交通事故的发生。
  • 推动智慧城市建设:智能交通信号控制是构建智慧城市的重要组成部分。通过引入先进技术,如传感器、机器学习和自适应控制,不仅提高了城市交通管理的智能水平,也为未来智慧城市的建设奠定了基础。
  • 提升居民出行体验:智能交通信号控制系统的研究可以有效改善交通状况,优化出行环境,提升交通效率和安全性,从而显著提升了居民的出行体验。
  • 节约资源:通过减少车辆在交叉口的等待时间,智能交通信号控制系统有助于节约资源。减少交叉口的闲置时间不仅减少了车辆燃油消耗,也有助于城市能源的有效利用。

1.4 研究内容

  • 车流量检测系统的设计:通过红外线传感器和摄像头传感器来计算当前道路交通的实时情况。
  • 预设早晚高峰:通过实时模块来预设早晚高峰的红绿灯配时方案,实现早晚高峰和其他时间的分时控制。
  • 智能算法控制:利用先进的智能算法,通过严格的数学运算来实时优化交叉路口红绿灯的配时方案。
  • 上传终端系统:使用通信模块,把当前道路的交通情况实时的上传到终端系统,可以实现远程检测并控制。

2. 智能交通信号控制总体方案设计

2.1 系统主要功能

  • 实时车流量监测:车流量检测模块实时采集十字路口的车流量数据,通过摄像头和红外线等传感器获取准确的车辆数量、速度等信息。
  • 动态信号灯配时:根据实时车流量和时间信息调整信号灯的配时方案。在高峰时段,系统自动缩短红灯时间、延长绿灯时间,以优化交叉口通行效率。
  • 时间段判定与分时控制:时间模块判断当前时间段,系统根据不同时间段采取相应的信号配时策略。
  • 智能控制算法执行:主控单元实时执行智能控制算法,通过分析车流量趋势和历史数据,预测未来交通状况,自动调整信号灯的配时参数。
  • 实时反馈与调整:根据车流量检测数据和智能控制算法的实时分析,系统能够实时反馈当前交叉口的交通状况。
  • 实时时钟同步:系统中的实时时钟模块确保时间的准确感知,使得系统能够在不同时间段进行准确的信号配时,并保持与中心控制系统的时间同步。

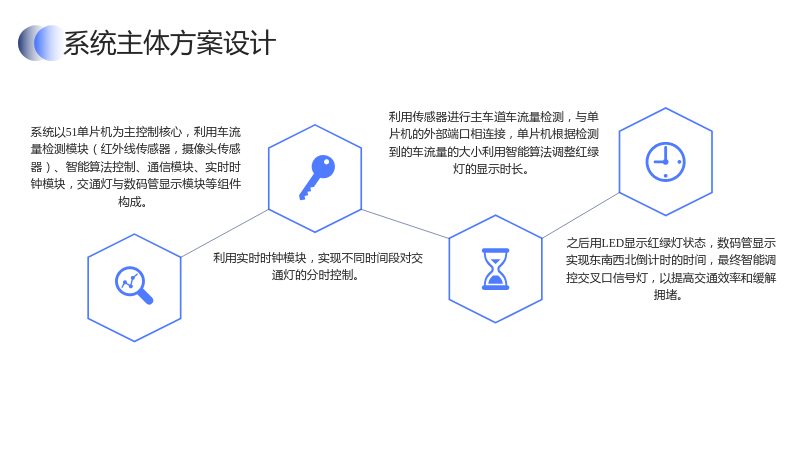

2.2 系统主体方案设计

  • 系统以51单片机为主控制核心,利用车流量检测模块(红外线传感器,摄像头传感器)、智能算法控制、通信模块、实时时钟模块,交通灯与数码管显示模块等组件构成。
  • 利用实时时钟模块,实现不同时间段对交通灯的分时控制。
  • 利用传感器进行主车道车流量检测,与单片机的外部端口相连接,单片机根据检测到的车流量的大小利用智能算法调整红绿灯的显示时长。
  • 之后用LED显示红绿灯状态,数码管显示实现东南西北倒计时的时间,最终智能调控交叉口信号灯,以提高交通效率和缓解拥堵。

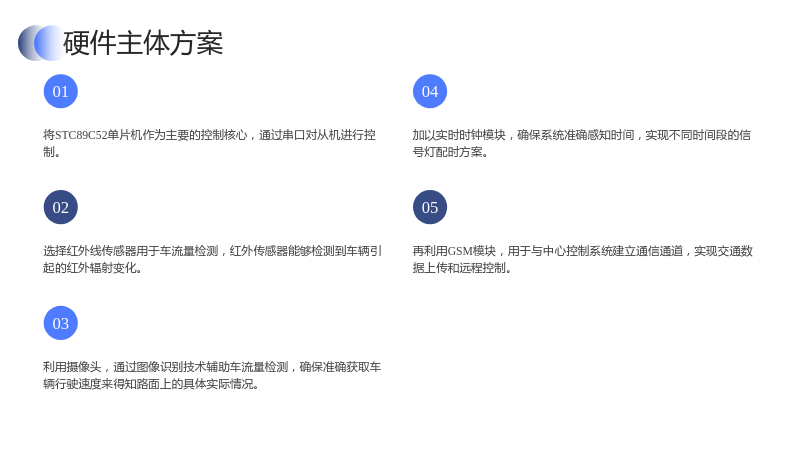

2.3 硬件主体方案

  • 将STC89C52单片机作为主要的控制核心,通过串口对从机进行控制。
  • 选择红外线传感器用于车流量检测,红外传感器能够检测到车辆引起的红外辐射变化。
  • 利用摄像头,通过图像识别技术辅助车流量检测,确保准确获取车辆行驶速度来得知路面上的具体实际情况。
  • 加以实时时钟模块,确保系统准确感知时间,实现不同时间段的信号灯配时方案。
  • 再利用GSM模块,用于与中心控制系统建立通信通道,实现交通数据上传和远程控制。

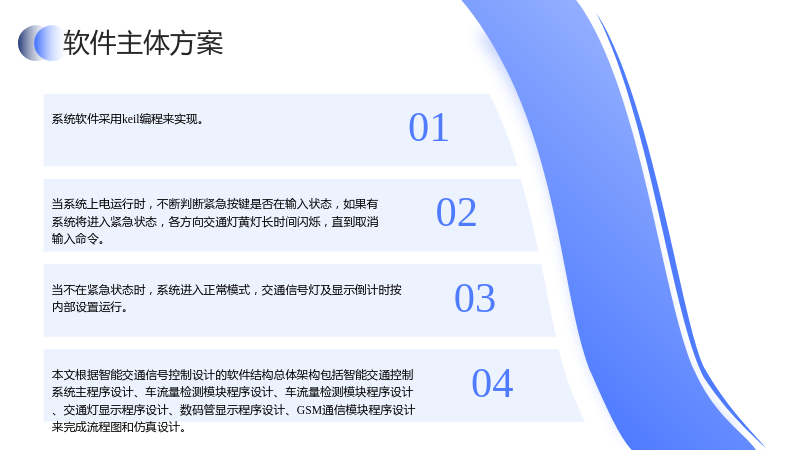

2.4 软件主体方案

  • 系统软件采用keil编程来实现。
  • 当系统上电运行时,不断判断紧急按键是否在输入状态,如果有系统将进入紧急状态,各方向交通灯黄灯长时间闪烁,直到取消输入命令。
  • 当不在紧急状态时,系统进入正常模式,交通信号灯及显示倒计时按内部设置运行。
  • 本文根据智能交通信号控制设计的软件结构总体架构包括智能交通控制系统主程序设计、车流量检测模块程序设计、车流量检测模块程序设计、交通灯显示程序设计、数码管显示程序设计、GSM通信模块程序设计来完成流程图和仿真设计。

3. 智能交通信号控制系统的硬件设计

3.1 控制系统结构设计

  • 本文介绍了智能交通信号控制系统的控制系统结构设计,该系统在摄像头和红外线传感器的工作下能接受多种信号,并根据自身的时钟系统和终端控制系统实现人工与智能控制相结合的控制方式。
  • 智能交通信号控制系统框图如图3.1所示。

3.2 单片机选型

  • 选择STC89C52单片机作为主要的控制核心。

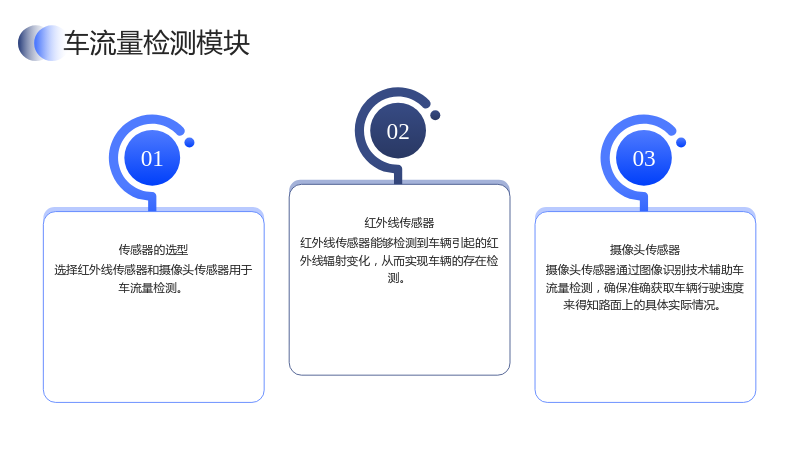

3.3 车流量检测模块

3.3.1 传感器的选型

  • 选择红外线传感器和摄像头传感器用于车流量检测。

3.3.2 红外线传感器

  • 红外线传感器能够检测到车辆引起的红外线辐射变化,从而实现车辆的存在检测。

3.3.3 摄像头传感器

  • 摄像头传感器通过图像识别技术辅助车流量检测,确保准确获取车辆行驶速度来得知路面上的具体实际情况。

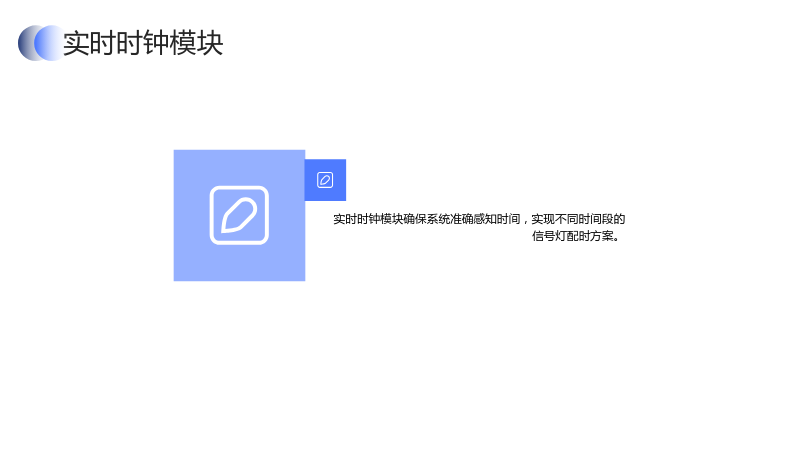

3.4 实时时钟模块

  • 实时时钟模块确保系统准确感知时间,实现不同时间段的信号灯配时方案。

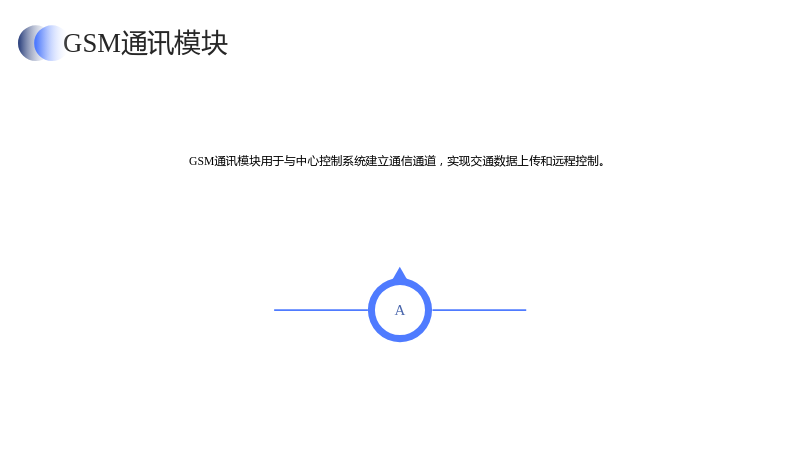

3.5 GSM通讯模块

  • GSM通讯模块用于与中心控制系统建立通信通道,实现交通数据上传和远程控制。

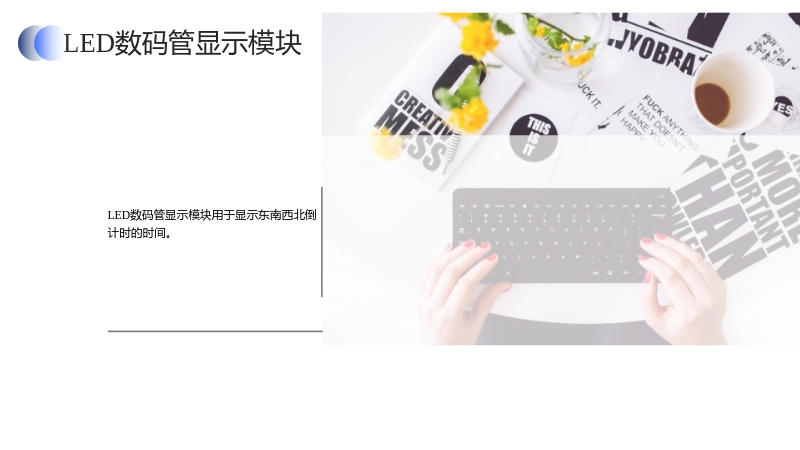

3.6 LED数码管显示模块

  • LED数码管显示模块用于显示东南西北倒计时的时间。

3.7 LED交通灯显示模块

  • LED交通灯显示模块用于显示红绿灯状态。

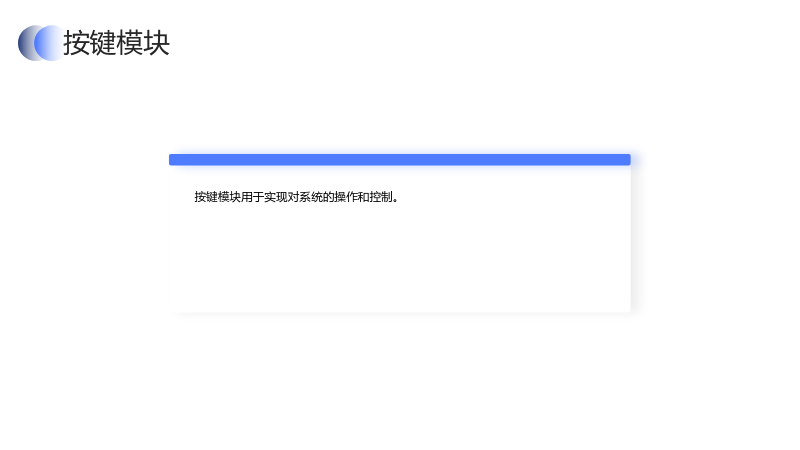

3.8 按键模块

  • 按键模块用于实现对系统的操作和控制。

4. 智能算法控制

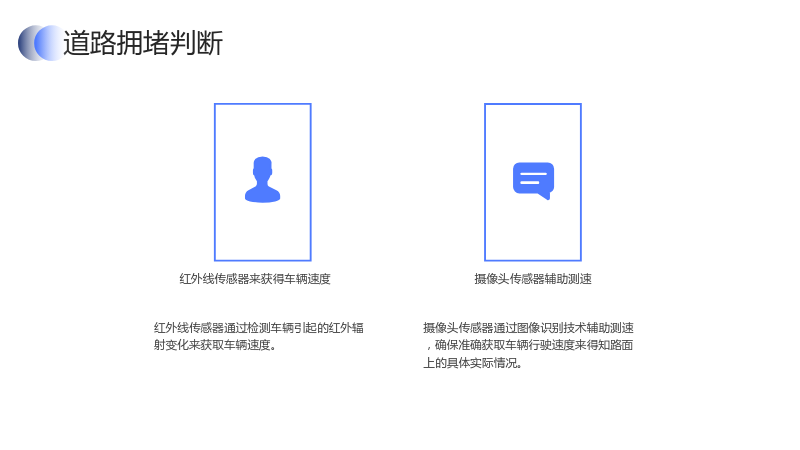

4.1 道路拥堵判断

4.1.1 红外线传感器来获得车辆速度

  • 红外线传感器通过检测车辆引起的红外辐射变化来获取车辆速度。

4.1.2 摄像头传感器辅助测速

  • 摄像头传感器通过图像识别技术辅助测速,确保准确获取车辆行驶速度来得知路面上的具体实际情况。

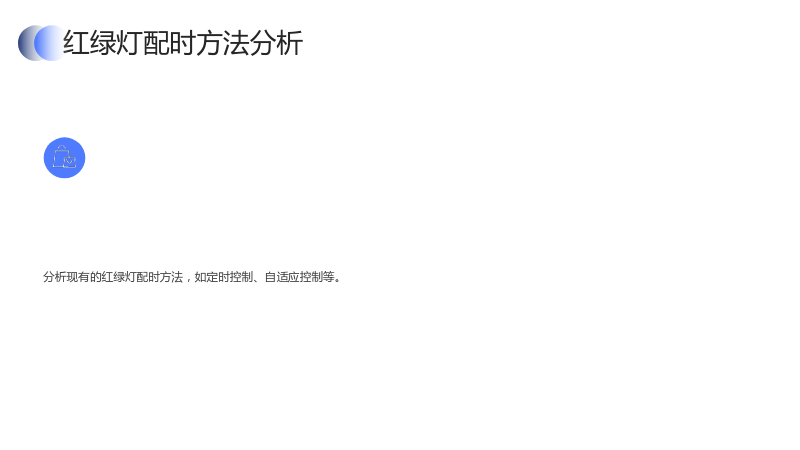

4.2 红绿灯配时方法分析

  • 分析现有的红绿灯配时方法,如定时控制、自适应控制等。

4.3 改进算法流程

  • 提出改进的智能算法流程,以实现对红绿灯配时的优化。

5. 智能交通信号控制系统的软件设计

5.1 智能交通控制系统主程序设计

  • 设计智能交通控制系统的核心主程序。

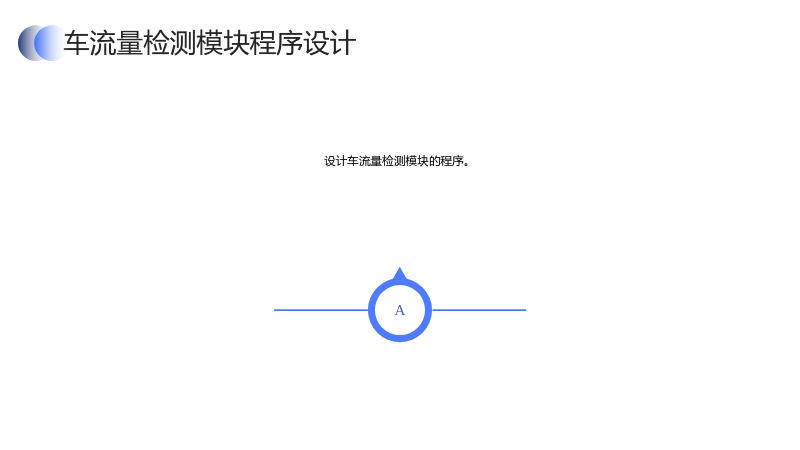

5.2 车流量检测模块程序设计

  • 设计车流量检测模块的程序。

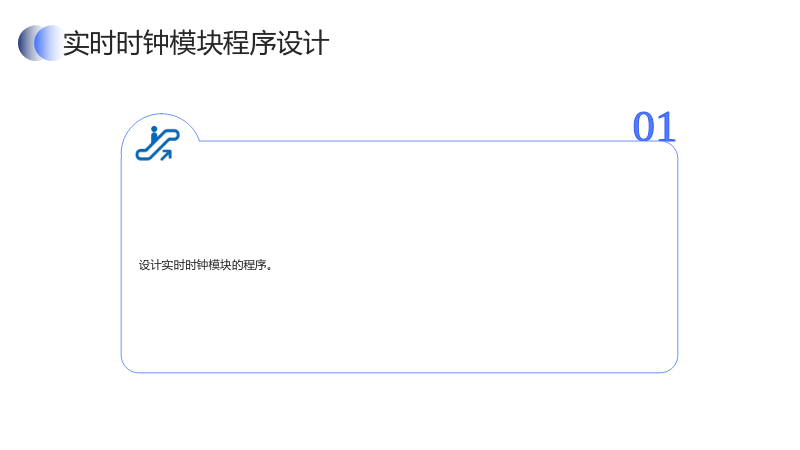

5.3 实时时钟模块程序设计

  • 设计实时时钟模块的程序。

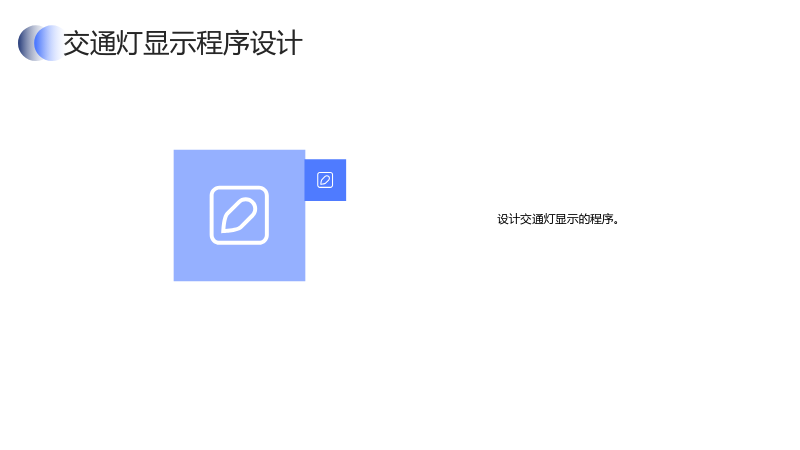

5.4 交通灯显示程序设计

  • 设计交通灯显示的程序。

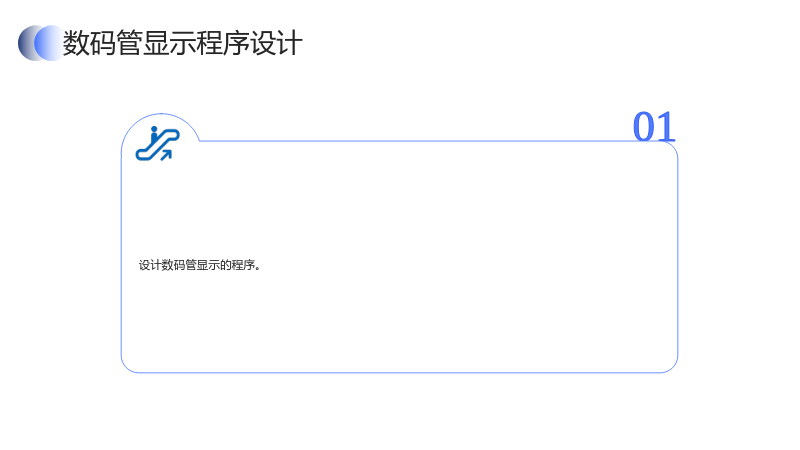

5.5 数码管显示程序设计

  • 设计数码管显示的程序。

5.6 GSM通信模块程序设计

  • 设计GSM通信模块的程序。

6. 智能交通信号控制系统测试

6.1 智能交通信号控制系统模块测试

  • 对智能交通信号控制系统的各个模块进行测试。

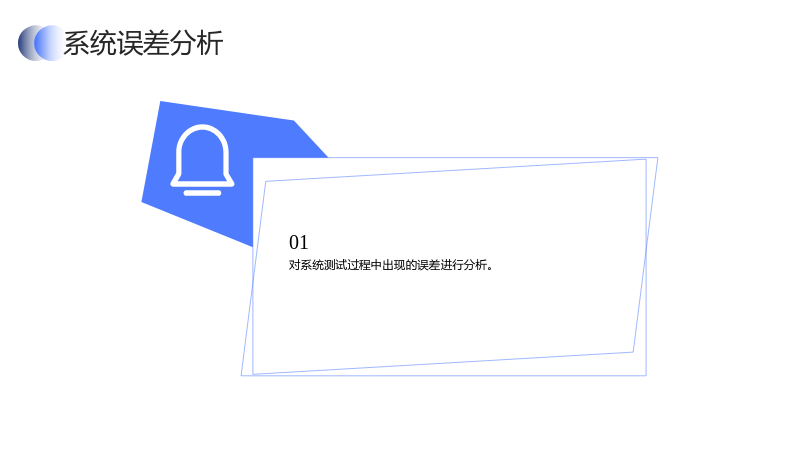

6.2 系统误差分析

  • 对系统测试过程中出现的误差进行分析。

7. 结论

  • 通过对智能交通信号控制方法的研究,为解决城市交通问题、提升交通运输效率、改善城市交通环境作出积极探索和努力。

8. 致谢

  • 对在论文写作过程中给予帮助和支持的导师、同学、家人表示感谢。

9. 参考文献

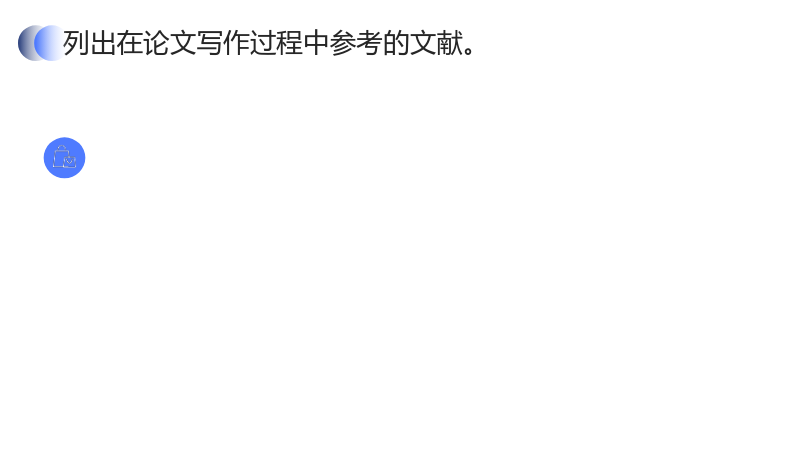

  • 列出在论文写作过程中参考的文献。

10. 附录

  • 提供论文中使用的数据、代码等附录内容。
